第十二章 电磁感应专题二十一 电磁感应中的动力学、能量和动量问题核心考点五年考情命题分析预测电磁感应中的动力学问题2023：北京T18，浙江6月T19；2022：海南T18，浙江6月T21； 2021：全国甲T21，湖北T16 高考中常通过导体棒＋导轨、导体框等模型考查电磁感应中力与运动、功与能、动量等力电综合问题，选择题和计算题都有考查，近年主要为计算题形式，试题综合性较强，难度较大.预计2025年高考可能会出现导体棒的受力及运动分析、电磁感应与动量定理和动量守恒定律相结合的综合性试题.电磁感应中的能量问题2023：北京T9，上海T19； 2022：全国乙T24； 2021：北京T7； 2019：北京T22电磁感应中的动量问题2023：全国甲T25，湖南T14； 2022：辽宁T15； 2019：全国ⅢT19题型1 电磁感应中的动力学问题1.导体受力与运动的动态关系2.两种运动状态状态特征处理方法平衡态 加速度为零根据平衡条件列式分析非平衡态加速度不为零根据牛顿第二定律结合运动学公式进行分析3.“四步法”分析电磁感应中的动力学问题命题点1“单棒＋导轨”模型1.如图所示，水平面（纸面）内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上.t＝0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动.t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动.杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ.重力加速度大小为g.求：（1）金属杆在磁场中运动时产生的电动势的大小；（2）电阻的阻值.答案（1）Blt0（Fm －μg）（2）B2l2t0m解析（1）设金属杆进入磁场前的加速度大小为a，由牛顿第二定律得F－μmg＝ma设金属杆到达磁场左边界时的速度为v，由运动学公式有v＝at0当金属杆以速度v在磁场中匀速运动时，由法拉第电磁感应定律得杆中的电动势为E＝Blv 联立解得E＝Blt0（Fm－μg）（2）设金属杆在磁场中匀速运动时，杆中的电流为I，根据闭合电路欧姆定律得I＝ER式中R为电阻的阻值金属杆所受的安培力为F安＝BIl因金属杆做匀速运动，由平衡条件得F－μmg－F安＝0联立解得R＝B 2l2t0 m.2.如图，两条平行导轨所在平面与水平面的夹角为θ，平行导轨间距为L.导轨上端接有一平行板电容器，电容为C.导轨处于匀强磁场中，磁感应强度大小为B，方向垂直于导轨平面.在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中保持与导轨垂直并接触良好.已知金属棒与导轨之间的动摩擦因数为μ，重力加速度大小为g.金属棒和导轨的电阻可忽略不计.让金属棒从导轨上端由静止开始下滑，求：（1）电容器极板上积累的电荷量与金属棒速度大小的关系；（2）金属棒的速度大小随时间变化的关系.答案（1）Q＝CBLv（2）v＝m（sinθ－μcosθ）m＋B2L2Cgt解析（1）设金属棒下滑的速度大小为v，则产生的感应电动势为E＝BLv平行板电容器两极板之间的电势差为U＝E设此时电容器极板上积累的电荷量为Q，按定义有C＝QU联立解得Q＝CBLv（2）设经过时间t金属棒的速度大小为v，通过金属棒的电流为i.金属棒受到的安培力方向沿导轨向上，大小为f1＝BLi设在时间间隔t～t＋Δt内流经金属棒的电荷量为ΔQ，按定义有i＝ΔQΔtΔQ也是平行板电容器在时间间隔t～t＋Δt内增加的电荷量，由（1）中结果可知ΔQ＝CBLΔv式中，Δv为金属棒的速度变化量，按定义有a＝ΔvΔt金属棒受到的摩擦力方向沿导轨向上，大小为f2＝μN式中，N是金属棒对导轨的正压力的大小，有N＝mg cosθ金属棒在t时刻的加速度方向沿导轨向下，设其大小为a，根据牛顿第二定律有mg sinθ－f1－f2＝ma联立解得a＝m（sinθ－μcosθ）m＋B2L2Cg可知金属棒做初速度为零的匀加速运动，t时刻金属棒的速度大小为v＝m（sinθ－μcosθ）m＋B2L2Cgt.方法点拨单棒＋电阻模型物理模型水平拉力F恒定，金属棒和水平导轨的电阻不计，摩擦力不计动态分析设运动过程中某时刻棒的速度为v，加速度为a＝Fm－B2L2vmR，a、v同向，随v的增大，a减小，当a＝0时，v最大，I恒定最终状态运动形式匀速直线运动力学特征a＝0，v最大，v m＝FRB2L2电学特征I＝BLv mR恒定单棒＋电容器模型金属棒的初速度为零，水平拉力F恒定，棒和水平导轨的电阻不计，摩擦力不计↓运动过程分析：棒做加速运动，持续对电容器充电，则存在充电电流，有F－BIL＝ma，I＝ΔQΔt ，ΔQ＝CΔU，ΔU＝ΔE＝BLΔv，联立可得F－CB2L2ΔvΔt＝ma，其中ΔvΔt＝a，则可得a＝Fm＋CB2L2↓金属棒做加速度恒定的匀加速直线运动.功能关系：W F＝12mv2＋E电命题点2线圈模型3.[矩形线圈]如图所示，水平匀强磁场存在于虚线框内，矩形线圈竖直下落，线圈平面始终与磁场方向垂直.如果线圈受到的磁场力总小于其重力，则它在1、2、3、4位置时的加速度大小关系为（B）A.a1＞a2＞a3＞a4B.a1＝a3＞a2＞a4C.a1＝a3＞a4＞a2D.a4＝a2＞a3＞a1解析线圈在位置3时，线圈中没有感应电流，因此只受重力作用，故a1＝a3＝g.线圈在位置2和位置4时都有感应电流，但在位置4时的感应电流I4大于在位置2时的感应电流I2，则F安2＜F安4，而安培力均为阻力，故a4＜a2＜g，B正确.4.[正方形单匝线圈]如图所示，电阻为0.1Ω的正方形单匝线圈abcd的边长为0.2m，bc边与匀强磁场左边界重合.磁场的宽度等于线圈的边长，磁感应强度大小为0.5T.在水平拉力作用下，线圈以8m/s的速度向右匀速穿过磁场区域.求在上述过程中（1）线圈中感应电动势的大小E；（2）线圈所受拉力的大小F；（3）线圈中产生的热量Q.答案（1）E＝0.8V（2）F＝0.8N（3）Q＝0.32J解析（1）感应电动势E＝Blv代入数据得E＝0.8V（2）感应电流I＝ER拉力的大小等于线圈受到的安培力F＝BIl解得F＝B 2l2vR，代入数据得F＝0.8N（3）运动时间t＝2lv 由焦耳定律得Q＝I2Rt解得Q＝2B 2l3vR，代入数据得Q＝0.32J.题型2电磁感应中的能量问题1.电磁感应中的能量转化闭合电路中产生感应电流的过程，是其他形式的能转化为电能的过程.电磁感应中能量问题的实质是电能的转化问题，桥梁是安培力.2.求解焦耳热的三种方法能量转化问题的分析程序：先电后力再能量命题点1 功能关系的应用5.[多选]如图，MN 和PQ 是电阻不计的平行金属导轨，其间距为L ，导轨弯曲部分光滑，平直部分粗糙，两部分平滑连接，平直部分右端接一个阻值为R 的定值电阻.平直部分导轨左边区域有宽度为d 、方向竖直向上、磁感应强度大小为B 的匀强磁场.质量为m 、电阻也为R 的金属棒从高度为h 处由静止释放，到达磁场右边界处恰好停止.已知金属棒与平直部分导轨间的动摩擦因数为μ，重力加速度大小为g ，金属棒与导轨始终垂直且接触良好，则金属棒穿过磁场区域的过程中（ BD ）A.通过金属棒的最大电流为Bd √2gℎ2RB.通过金属棒的电荷量为BdL 2RC.克服安培力所做的功为mghD.金属棒上产生的焦耳热为12mg （h －μd ）解析 金属棒由静止释放下滑到弯曲部分底端，根据动能定理有mgh ＝12m v 02，金属棒在磁场中运动时产生的感应电动势E ＝BLv ，当金属棒刚进入磁场时，产生的感应电动势最大，感应电流最大，I max ＝BLv 02R＝BL √2gℎ2R，A 错误；金属棒穿过磁场区域的过程中通过金属棒的电荷量q ＝I t ＝E2R t ＝ΔΦ2R ＝BdL2R ，B 正确；对整个过程由动能定理得mgh －W 克安－μmgd ＝0，金属棒克服安培力做的功W 克安＝mgh －μmgd ，C 错误；由功能关系可得，金属棒上产生的焦耳热Q ＝12W 克安＝12mg (h －μd )，D 正确.方法点拨常见的功能关系做功情况能量变化重力做功重力势能发生变化弹簧弹力做功弹性势能发生变化合外力做功动能发生变化做功情况能量变化除重力和系统内弹力以外的其他力做功机械能发生变化滑动摩擦力做功有内能产生静电力做功电势能发生变化安培力做正功电能转化为其他形式的能克服安培力做功（动生型电磁感应）其他形式的能转化为电能，并且克服安培力做多少功，就产生多少电能命题点2能量守恒定律的应用6.[多选]如图所示，间距为l的平行金属导轨与水平面间的夹角为θ，导轨电阻不计，与阻值为R的定值电阻相连，匀强磁场垂直穿过导轨平面，磁感应强度为B.有一质量为m、长为l的导体棒在ab位置以初速度v沿导轨向上运动，最远到达a'b'处，导体棒向上滑行的最远距离为x.已知导体棒的电阻也为R，与导轨之间的动摩擦因数为μ，重力加速度大小为g.导体棒与导轨始终保持垂直且接触良好，下列说法正确的是（BCD）A.导体棒受到的最大安培力为B2l2vRB.导体棒损失的机械能为12mv2－mgx sinθC.导体棒运动的时间为2mvR－B2l2x2mgR（sinθ＋μcosθ）D.整个电路产生的焦耳热为12mv2－mgx（sinθ＋μcosθ）解析根据E＝Blv，可以知道速度最大时感应电动势最大，电流和安培力也最大，所以初始时刻导体棒受到的安培力最大，根据F＝BIl，I＝Blv2R ，可得F＝B2l2v2R，故A错误；从初始位置到滑行最远时，损失的机械能为ΔE＝12mv2－mgx sin θ，故B正确；导体棒向上滑动的过程，由动量定理可得B I lt＋(mg sin θ＋μmg cos θ)t＝mv，而I t＝ER t＝ΔΦR＝Blx2R，联立解得t＝2mvR−B2l2x2mgR(sinθ＋μcosθ)，故C正确；导体棒上滑过程中克服重力、滑动摩擦力和安培力做功，根据能量守恒定律可得整个电路产生的焦耳热 为Q ＝12mv 2－mgx ( sin θ＋μ cos θ)，故D 正确. 命题拓展命题情境不变，命题角度变化若导轨光滑，导体棒受到一个平行于导轨向上的拉力作用，以初速度v 0沿导轨向上开始运动，可达到的最大速度为v 1.运动过程中拉力的功率恒定不变，其他条件不变，求拉力的功率.答案 P ＝mgv 1sinθ＋B 2L 2v 122R解析 在导体棒运动过程中，拉力功率恒定，导体棒做加速度逐渐减小的加速运动，速度达到最大时，加速度为零，设此时拉力的大小为F ，安培力大小为F A ，有F －mg sin θ－F A ＝0.此时导体棒产生的感应电动势为E ＝BLv 1，回路中的感应电流为I ＝E2R ，导体棒受到的安培力F A ＝BIL ，拉力的功率P ＝Fv 1，联立上述各式解得P ＝mgv 1 sin θ＋B 2L 2v 122R.7.[2023浙江6月]如图所示，质量为M 、电阻为R 、长为L 的导体棒，通过两根长均为l 、质量不计的导电细杆连在等高的两固定点上，固定点间距也为L .细杆通过开关S 可与直流电源E 0或理想二极管串接.在导体棒所在空间存在磁感应强度方向竖直向上、大小为B 的匀强磁场，不计空气阻力和其他电阻.开关S 接1，当导体棒静止时，细杆与竖直方向的夹角θ＝π4；然后开关S 接2，棒从右侧开始运动完成一次振动的过程中（ C ）A.电源电动势E 0＝√2Mg 2BLRB.棒产生的焦耳热Q ＝（1－√22）MglC.从左向右运动时，最大摆角小于π4D.棒两次过最低点时感应电动势大小相等解析 作出静止时导体棒的受力图如图所示，由于θ＝π4，故安培力F ＝Mg ，又F ＝BIL ，电流I ＝E 0R ，解得E 0＝MgR BL，A 错误；开关S 接2，导体棒先向左运动，回路中有电流，棒会产生焦耳热，然后由于重力的作用，棒向右运动，由于二极管的作用，此过程回路中无电流，棒不会产生焦耳热，故导体棒向右通过最低点时速度不为0，即E k ＞0，由能量守恒定律可知，棒完成一次振动的过程产生的焦耳热满足Q ＋E k ＝Mgl (1－ cos θ)，所以Q ＜Mgl (1－ cos θ)＝(1－√22)Mgl ，B 错误；导体棒从右向左摆动，会产生焦耳热，故由能量守恒定律可知，其从右向左运动到最左侧时摆角小于π4，由对称性可知导体棒从左向右摆动时，最大摆角也小于π4，C 正确；导体棒第二次通过最低点的速度小于第一次通过最低点的速度，故两次通过最低点的速度大小不等，由E ＝BLv 可知，产生的感应电动势大小也不相等，D 错误.题型3 电磁感应中的动量问题1.动量定理在电磁感应中的应用导体棒或金属框在感应电流所引起的安培力作用下做非匀变速直线运动，当题目中涉及速度v 、电荷量q 、运动时间t 、运动位移x 时常用动量定理求解.（1）单棒＋水平导轨情境示例1水平放置的平行光滑导轨，间距为L ，左侧接有电阻R ，导体棒初速度为v 0，质量为m ，电阻不计，匀强磁场的磁感应强度为B ，导轨足够长且电阻不计，从开始运动至停下来求电荷量q－B I L Δt ＝0－mv 0，q ＝I Δt ，联立解得q ＝mv 0BL求位移x －B 2L 2v RΔt ＝0－mv 0，x ＝v Δt ＝mv 0R B 2L 2应用技巧 初、末速度已知的变加速运动，在用动量定理列出的式子中q ＝I Δt ，x ＝v Δt ；若已知q 或x 也可求末速度或初速度 （2）单棒＋倾斜导轨情境示例2间距为L 的光滑平行导轨倾斜放置，倾角为θ，由静止释放质量为m 、接入电路的阻值为R 的导体棒，当通过横截面的电荷量为q 或下滑位移为x 时，速度达到v求运动时间－B I L Δt ＋mg sinθ·Δt ＝mv －0，q ＝I Δt ，－B 2L 2v RΔt ＋mg sinθ·Δt ＝mv －0，x＝v Δt应用技巧用动量定理求时间需有其他恒力参与.若已知运动时间，也可求q 、x 、v中的任一个物理量2.动量守恒定律在电磁感应中的应用在两等长金属棒切割磁感线的系统中，两金属棒和水平平行金属导轨构成闭合回路，它们受到的安培力的合力为0，如果不计摩擦，它们受到的合力为0，满足动量守恒的条件，运用动量守恒定律解题比较方便.命题点1 动量定理在电磁感应中的应用8.[“单棒＋电阻”模型]如图所示，足够长的光滑平行金属导轨固定在绝缘水平面上，导轨范围内存在磁场，其磁感应强度大小为B，方向竖直向下，导轨一端连接阻值为R的电阻.在导轨上垂直于导轨放一长度等于导轨间距L、质量为m的金属棒，其电阻为r.金属棒在水平向右的恒力F作用下从静止开始运动，经过时间t后开始匀速运动.金属棒与导轨接触良好，导轨的电阻不计.（1）求金属棒匀速运动时回路中的电流；（2）求金属棒匀速运动的速度大小以及在时间t内通过回路的电荷量；（3）若在时间t内金属棒运动的位移为x，求电阻R上产生的热量.答案（1）FBL （2）F（R＋r）B2L2FtBL－mF（R＋r）B3L3（3）[Fx－mF2（R＋r）22B4L4]RR＋r解析（1）金属棒匀速运动时，由平衡条件得F＝BI m L，解得I m＝FBL（2）根据闭合电路的欧姆定律得I m＝BLvR＋r解得v＝F（R＋r）B2L2通过回路的电荷量q＝I t由动量定理得Ft－B I Lt＝mv解得q＝FtBL －mF（R＋r）B3L3（3）由功能关系得Fx＝Q＋12mv2Q R＝RR＋rQ解得Q R＝[Fx－mF2（R＋r）22B4L4]R R＋r.9.[不等间距上的双棒模型/多选]如图所示，光滑水平导轨置于匀强磁场中，磁场方向竖直向下，磁感应强度大小为B.左侧导轨间距为L，右侧导轨间距为2L，导轨均足够长.质量为m的导体棒ab和质量为2m的导体棒cd均垂直于导轨放置，处于静止状态.现瞬间给导体棒cd一水平向右的初速度v0，在此后的运动过程中，两棒始终在对应的导轨部分运动，始终与导轨垂直且接触良好.已知导体棒ab的电阻为R，cd的电阻为2R，导轨电阻不计.下列说法正确的是（AC）A.导体棒ab和cd组成的系统动量不守恒B.两棒最终以相同的速度做匀速直线运动C.导体棒ab最终的速度为23v0D.从导体棒cd 获得初速度到二者稳定运动的过程中，系统产生的焦耳热为89m v 02解析 导体棒cd 获得速度后，回路中产生感应电流，根据左手定则知导体棒cd 减速，导体棒ab 加速，当BLv ab ＝2BLv cd 时，回路中磁通量不变，没有感应电流，最终两棒做匀速直线运动，分别对两棒运用动量定理得－2B I Lt ＝2mv cd －2mv 0，B I Lt ＝mv ab ，联立解得v ab ＝23v 0，v cd ＝13v 0，故B 错误，C 正确；两导体棒受到的安培力大小不相等，系统受到的合力不为零，动量不守恒，A 正确；从导体棒cd 获得初速度到二者稳定运动的过程中，系统产生的焦耳热为Q ＝12·2m v 02－12m v ab 2－12·2m v cd 2，解得Q ＝23m v 02，故D 错误.10.[“电容器”模型/2024广东广州开学考试]如图所示，在水平面内固定着间距为L 的两根光滑平行金属导轨（导轨足够长且电阻忽略不计），导轨上M 、N 两点右侧处在方向垂直导轨平面向下、磁感应强度大小为B 的匀强磁场中.在导轨的左端接入电动势为E 、内阻不计的电源和电容为C 的电容器.先将金属棒a 静置在导轨上，闭合开关S 1、S 3，让a 运动速度达到v 0时断开S 1，同时将金属棒b 静置在导轨上，经过一段时间后，流经a 的电流为零.已知a 、b 的长度均为L ，电阻均为R ，质量均为m ，在运动过程中始终与导轨垂直并保持良好接触.（1）求开关S 1、S 3闭合，a 运动速度达到v 0时a 的加速度大小；（2）求b 产生的焦耳热；（3）若将棒a 、b 均静置在水平导轨上，闭合开关S 1、S 2，稍后再断开S 1同时闭合S 3，求两棒最终的速度大小.答案 （1）BL （E －BLv 0）mR（2）18m v 02（3）BLCE2m ＋B 2L 2C解析 （1）a 切割磁感线产生的电动势E 1＝BLv 0由牛顿第二定律得B E －E 1RL ＝ma解得a ＝BL （E －BLv 0）mR（2）对a 、b 系统，由动量守恒定律得mv 0＝2mv 1解得v 1＝v2由能量守恒定律得系统产生的焦耳热Q ＝12m v 02－12·2m v 12解得Q ＝14m v 02b 产生的焦耳热Q b ＝12Q ＝18m v 02（3）闭合开关S1、S2，稍后再断开S1同时闭合S3，两棒同时加速，直到匀速运动.对电容器，放电量q＝C（E－BLv）对a，某时刻经极短时间Δt，由动量定理得BILΔt＝mΔv整个过程有∑BLΔq＝∑mΔv即BL q2＝mv解得两棒最终的速度v＝BLCE2m＋B2L2C.方法点拨无外力充电式基本模型（导体棒电阻为R，电容器电容为C，导轨光滑且电阻不计）电路特点导体棒相当于电源，电容器充电电流特点安培力为阻力，导体棒减速，E减小，有I＝BLv－U CR，电容器充电U C变大，当BLv＝U C时，I＝0，F安＝0，导体棒匀速运动运动特点和最终特征导体棒做加速度a减小的减速运动，最终做匀速运动，此时I＝0，但电容器带电荷量不为零最终速度电容器充电电荷量：q＝CU C最终电容器两端电压：U C＝BLv对棒应用动量定理：mv－mv0＝－B I L·Δt＝－BLq，v＝mv0m＋CB2L2v－t图像无外力放电式基本模型（电源电动势为E，内阻不计，电容器电容为C，导轨光滑且电阻不计）电路特点电容器放电，相当于电源；导体棒受安培力而运动电流特点电容器放电时，导体棒在安培力作用下开始运动，同时阻碍放电，导致电流减小，直至电流为零，此时U C＝BLv m运动特点和最终特征导体棒做加速度a 减小的加速运动，最终做匀速运动，此时I ＝0最大速度v m电容器充电电荷量：Q 0＝CE放电结束时电荷量：Q ＝CU C ＝CBLv m电容器放电电荷量：ΔQ ＝Q 0－Q ＝CE －CBLv m对棒应用动量定理：mv m －0＝B I L ·Δt ＝BL ΔQ ，v m ＝BLCE m ＋CB 2L 2v －t 图像命题点2 动量守恒定律在电磁感应中的应用11.[双棒模型——无外力/2021福建/多选]如图，P 、Q 是两根固定在水平面内的光滑平行金属导轨，间距为L ，导轨足够长且电阻可忽略不计.图中EFHG 矩形区域内有方向垂直导轨平面向上、磁感应强度大小为B 的匀强磁场.在t ＝t 1时刻，两均匀金属棒a 、b 分别从磁场边界EF 、GH 进入磁场，速度大小均为v 0；一段时间后，流经a 棒的电流为0，此时t ＝t 2，b 棒仍位于磁场区域内.已知金属棒a 、b 由相同材料制成，长度均为L ，电阻分别为R 和2R ，a 棒的质量为m .在运动过程中两金属棒始终与导轨垂直且接触良好，a 、b 棒没有相碰，则（ AD ）A.t 1时刻a 棒的加速度大小为2B 2L 2v 03mRB.t 2时刻b 棒的速度为0C.t 1～t 2时间内，通过a 棒横截面的电荷量是b 棒的2倍D.t 1～t 2时间内，a 棒产生的焦耳热为29m v 02解析 在t ＝t 1时刻，两均匀金属棒a 、b 分别从磁场边界EF 、GH 进入磁场，速度大小均为v 0，由右手定则可判断出两金属棒产生的感应电流方向都是逆时针方向，产生的感应电动势都是BLv 0，由闭合电路欧姆定律可得，t 1时刻a 金属棒中的感应电流I ＝2BLvR+2R ＝2BLv 03R，受到的安培力F ＝BIL ＝2B 2L 2v 03R，由牛顿第二定律F ＝ma 可得，t 1时刻a 棒的加速度大小为a ＝2B 2L 2v 03mR，选项A 正确；由于金属棒a 、b 串联构成回路，所以在t 1～t 2时间内，通过a 棒横截面的电荷量与b 棒的相同，选项C 错误；由于金属棒a 、b 电阻分别为R 和2R ，金属棒a 、b 串联构成回路，二者电流相等，由焦耳定律可知金属棒a 、b 产生的焦耳热之比为1∶2，设t 1～t 2时间内，a 棒产生的焦耳热为Q ，则b 棒产生的焦耳热为2Q ，又两者材料相同，由电阻定律可知，金属棒a 的横截面积为b 的2倍，故体积为b 的2倍，质量为b 的2倍，即b 的质量为0.5m ，t ＝t 2时刻流经a 棒的电流为0，且b 棒仍位于磁场区域内，说明金属棒a 、b 具有共同速度，由动量守恒定律有mv 0－0.5mv 0＝1.5mv ，解得v ＝v03，由能量守恒定律有12m v 02＋12×0.5m v 02＝Q ＋2Q ＋12×1.5m v 2，解得Q ＝29m v 02，选项B 错误，D正确.12.[双棒模型——有外力]如图所示，MN 、PQ 为水平放置的足够长平行光滑导轨，导轨间距L ＝1m ，导轨上放置两根垂直导轨的导体棒ab 和cd ，并与导轨接触良好，每根导体棒的质量均为m ＝2kg ，接入导轨间的部分电阻R ＝2Ω，整个装置处于垂直于导轨平面向下的匀强磁场中，磁感应强度大小B ＝2T ，现对导体棒ab 施加向右的F ＝10N 的水平恒力，经过一段时间两导体棒达到恒定的速度差，若某时刻导体棒ab 的速度为10m/s ，且两导体棒距离d ＝2m ，此时撤去外力，最终两导体棒达到稳定状态，导轨电阻不计，试求：（1）两导体棒达到恒定的速度差时，其加速度大小；（2）撤去外力后回路中产生的热量；（3）最终达到稳定状态时两导体棒间的距离.答案 （1）2.5m/s 2 （2）12.5J （3）7m解析 （1）对两导体棒的运动状态进行分析，导体棒ab 做加速度减小、速度增大的变加速运动，导体棒cd 做加速度增大、速度增大的变加速运动，最终两导体棒达到相同加速度，有恒定的速度差.由牛顿第二定律可知，对导体棒ab 有F －F 安＝ma对导体棒cd 有F 安＝ma联立解得a ＝F2m ＝2.5m/s 2.（2）当导体棒ab 的速度v 1＝10m/s 时，设此时导体棒cd 的速度为v 2，对导体棒cd 由牛顿第二定律有BBL （v 1－v 2）2RL ＝ma得v 2＝5m/s撤去外力后，两导体棒在安培力作用下最终达到共同速度v ，由动量守恒定律可知mv 1＋mv 2＝2mv得v ＝7.5m/s此过程回路产生的热量Q ＝12m v 12＋12m v 22－12×2mv 2得Q ＝12.5J.（3）设达到稳定状态时两导体棒间的距离为x ，对导体棒ab ，由动量定理有－B I Lt ＝m （v －v 1）此过程中通过回路的电荷量q ＝I t ＝BL （x －d ）2R联立解得x ＝7m.方法点拨双棒无外力双棒有外力示意图F 为恒力动力学观点导体棒1受安培力的作用做加速度逐渐减小的减速运动，导体棒2受安培力的作用做加速度逐渐减小的加速运动，最终两棒以相同的速度做匀速直线运动导体棒1做加速度逐渐减小的加速运动，导体棒2做加速度逐渐增大的加速运动，最终两棒以相同的加速度做匀加速直线运动动量观点系统动量守恒系统动量不守恒能量观点 棒1动能的减少量＝棒2动能的增加量＋焦耳热力F 做的功＝棒1的动能＋棒2的动能＋焦耳热1.[电磁感应中的动力学＋能量＋动量/2023北京]如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的匀强磁场并最终完全穿出.线框的边长小于磁场宽度.下列说法正确的是（ D ）A.线框进磁场的过程中电流方向为顺时针方向B.线框出磁场的过程中做匀减速直线运动C.线框在进和出的两过程中产生的焦耳热相等D.线框在进和出的两过程中通过导线横截面的电荷量相等解析线框进入磁场→线框右侧切割磁感线电流方向为逆时针方向，A 错线框进、出磁场的过程中，F 安为阻力→v ↓→F 安↓→线框进、出磁场的过程均为加速度减小的减速运动，B 错线框进、出磁场的两过程中ΔΦ相同，q 相同，D 对安培力的冲量I 安＝BI l ·Δt I 安＝Blq线框进入磁场瞬间速度为v 1，完全进入磁场速度为v 2{动量定理：－Blq ＝mv 2－mv 1＝m （v 2－v 1）能量守恒定律：Q 1＝12mv 12－12mv 22＝12m （v 1＋v 2)(v 1－v 2）线框离开磁场瞬间速度为v 3{ 动量定理：－Blq ＝mv 3－mv 2＝m （v 3－v 2）能量守恒定律：Q 2＝12mv 22－12mv 32＝12m （v 2＋v 3)(v 2－v 3）v 1＋v 2＞v 2＋v 3且v 1－v 2＝v 2－v 3，则Q 1＞Q 2，C 错一题多解 由楞次定律可知线框进磁场的过程中电流方向为逆时针方向，出磁场的过程中电流方向为顺时针方向，A 错；对线框进行受力分析，线框在进、出磁场时会受到安培力的作用，安培力均为阻力，线框全部在磁场中时不受安培力的作用，故线框在进、出磁场的过程中会做减速运动，全部在磁场的过程中做匀速运动，又F 安＝BIl ，I ＝E R 总，E ＝Blv ，则F 安＝B 2l 2v R 总，故线框进、出磁场的过程中所受安培力在减小，做加速度减小的减速运动，B 错；Q ＝F —安·l ＝B 2l 3v —R 总，且结合B 项的分析可知v —进＞v —出，故线框在进磁场的过程中产生的热量大于在出磁场的过程中产生的热量，C 错；结合公式q ＝I —Δt 、I —＝E—R 总、E —＝Bl v —可得q ＝Blv —Δt R 总，又线框进、出磁场过程中的位移v —Δt 均为线框边长l ，故线框进、出磁场过程中通过导线横截面的电荷量相等，D 对.2.[电磁感应中的动力学＋图像理解＋能量/2023上海]如图（a ），单匝矩形线框cdef 位于倾角θ＝30°的斜面上，斜面上有一长度为D 的匀强磁场区域，磁场方向垂直于斜面向上，磁感应强度大小为B ＝0.5T ，已知线框边长cd ＝D ＝0.4m ，质量m ＝0.1kg ，总电阻R ＝0.25Ω.现对线框施加一沿斜面向上的恒力F 使之向上运动，运动一段时间后，撤去外力F .线框与斜面间的动摩擦因数μ＝√33，线框速度随时间变化的图像如图（b ）所示.求：（重力加速度g 取9.8m/s 2）图（a ） 图（b ）（1）外力F 的大小；（2）cf 的长度L ；。

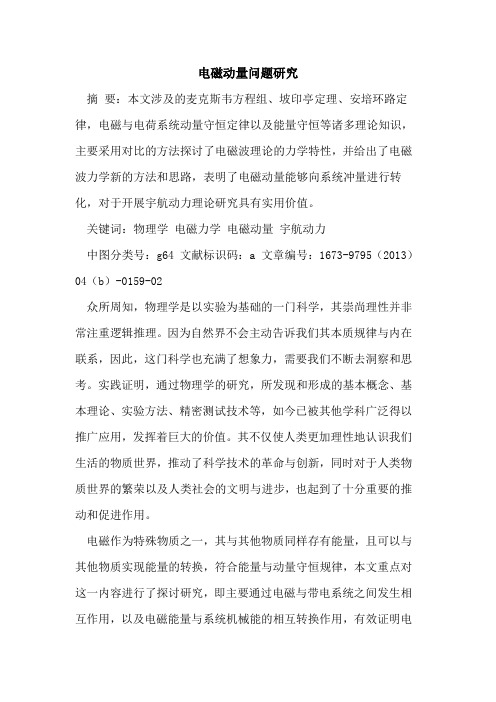

电磁动量问题研究摘要：本文涉及的麦克斯韦方程组、坡印亭定理、安培环路定律，电磁与电荷系统动量守恒定律以及能量守恒等诸多理论知识，主要采用对比的方法探讨了电磁波理论的力学特性，并给出了电磁波力学新的方法和思路，表明了电磁动量能够向系统冲量进行转化，对于开展宇航动力理论研究具有实用价值。

关键词：物理学电磁力学电磁动量宇航动力中图分类号：g64 文献标识码：a 文章编号：1673-9795（2013）04（b）-0159-02众所周知，物理学是以实验为基础的一门科学，其崇尚理性并非常注重逻辑推理。

因为自然界不会主动告诉我们其本质规律与内在联系，因此，这门科学也充满了想象力，需要我们不断去洞察和思考。

实践证明，通过物理学的研究，所发现和形成的基本概念、基本理论、实验方法、精密测试技术等，如今已被其他学科广泛得以推广应用，发挥着巨大的价值。

其不仅使人类更加理性地认识我们生活的物质世界，推动了科学技术的革命与创新，同时对于人类物质世界的繁荣以及人类社会的文明与进步，也起到了十分重要的推动和促进作用。

电磁作为特殊物质之一，其与其他物质同样存有能量，且可以与其他物质实现能量的转换，符合能量与动量守恒规律，本文重点对这一内容进行了探讨研究，即主要通过电磁与带电系统之间发生相互作用，以及电磁能量与系统机械能的相互转换作用，有效证明电磁动量能够转化成带电体系统冲量，例如火箭的反冲过程，并且提出了该理论在航天航空、宇航动力学上的实用价值。

1 通过带电系统与电磁波组成体系模型，验证系统的总动量守恒规律物质系统与电磁波之间的相互作用，大致可以归纳为如下四个类型。

1.1 光电效应主要指光子与束缚电子之间发生作用，其中金属中的束缚电子完全吸收了光子的hv，让e成为一个自由电子从金属表面得以逸出。

由于e吸收了光子的全部能量从金属表面脱离出来，因此能量是守恒的，系统的总动量也是守恒的。

1.2 康普顿效应其大致相当于是光子与自由电子之间发生作用，此时自由电子只吸收了光子能量中的一部分，就是光子能量失去的这部分，使飞行方向发生了偏转。

第二讲：电磁感应中的动力学问题、能量问题、动量问题2019年03月16日23:45:31写在前面的话在解决运动学问题时，我们有三种思路即动力学观点、能量观点、动量观点。

这三个观点在解决物理问题时，互有优势，地位相同，在同学们心中总是倾向于认为动量要“低一等”这是完全错误的。

动力学的核心公式是F=ma，主要用于解决匀变速（直线和曲线）问题、瞬时加速度问题；能量观点核心是能量守恒和功能关系，可以解决匀变速问题也可以解决变加速问题，相对于动力学观点更加简单，但一般不涉及时间，不能用于求瞬时加速度等问题，这就是能量观点解决问题的劣势；动量观点相对于动力学观点和能量观点，其优势在于可以在不涉及位移和加速度的情况下解决问题，主要用于解决不涉及位移又涉及时间的问题，相对于动力学方法，可以省去计算加速度的过程，相对于能量观点，动量观点可以解决涉及时间的问题，动量守恒与能量守恒相互独立，在有些情况下需要能量守恒和动量守恒联合运用，特别是在求解冲击力和碰撞的情形中，动量观点有无可替代的作用。

当然这些都不是绝对的（例如在给出牵引力恒定功率的条件下，运用能量观点是涉及时间的），同学们在学习过程中需要不断自我总结，慢慢体会。

一、电磁感应中的动力学问题电磁感应中，由于导体运动切割磁感线，产生电动势（E=nBlv），进而在导体中形成电流(I=nBlvR+r )，从而受到安培力(F=nBIL=nB2L2vR+r)，可以看出这里的安培力和速度成正比，可以理解为，在动生电动势中，安培力与速度密切相关。

例1、如图所示，两根足够长平行金属导轨MN、PQ固定在倾角θ=37°的绝缘斜面上，顶部接有一阻值R=3Ω的定值电阻，下端开口，轨道间距L=1m。

整个装置处于磁感应强度B=2T的匀强磁场中，磁场方向垂直斜面向上。

质量m=1kg的金属棒ab置于导轨上，ab在导轨之间的电阻r=1Ω，电路中其余电阻不计。

金属棒ab由静止释放后沿导轨运动时始终垂直于导轨，且与导轨接触良好。

专题 应用动量观点分析电磁感应问题知识点一：应用动量定理解决电磁感应问题导体棒或金属框在感应电流所引起的安培力作用下做非匀变速直线运动时，安培力的冲量为I 安＝BILt ＝BLq ，通过导体棒或金属框的电荷量为q ＝I Δt ＝E R 总Δt ＝n ΔΦΔtR 总Δt ＝n ΔΦR 总，磁通量变化量ΔΦ＝B ΔS＝BLx .如果安培力是导体棒或金属框受到的合外力，则I 安＝m v 2－m v 1.当题目中涉及速度v 、电荷量q 、运动时间t 、运动位移x 时常用动量定理求解更方便．知识点二：应用动量守恒定律解决电磁感应问题在双金属棒切割磁感线的系统中，双金属棒和导轨构成闭合回路，安培力充当系统内力，如果它们不受摩擦力，且受到的安培力的合力为0时，满足动量守恒，运用动量守恒定律解题比较方便． 例1 如图所示，光滑的金属导轨固定在绝缘水平面上，导轨足够长，电阻不计，两轨间距为L ，其左端连接一阻值为R 的电阻．导轨处在竖直向下的匀强磁场中，磁感应强度大小为B ，一质量为m 的金属棒，放置在导轨上，其电阻为r ，某时刻一水平力垂直作用在金属棒中点，金属棒从静止开始做匀加速直线运动，已知加速度大小为a ，金属棒F 始终与导轨接触良好．(1)从力F 作用开始计时，请推导F 与t 时间的关系式；(2)F 作用时间t 0后撤去，求金属棒能继续滑行的距离s .例2 如图所示，两条相距为l 的光滑平行金属导轨位于同一竖直面(纸面)内，其上端接一阻值为R 的电阻，在两导轨间OO′下方区域内有垂直导轨平面向里的匀强磁场，磁感应强度为B .现使长为l 、电阻为r 、质量为m 的金属棒ab 由静止开始自OO′位置释放，向下运动距离d 后速度不再变化(棒ab 与导轨始终保持良好的接触且下落过程中始终保持水平，导轨电阻不计)．(1)求棒ab 在向下运动距离d 过程中回路产生的总焦耳热；(2)棒ab 从静止释放经过时间t 0下降了d 2，求此时刻的速度大小．例3 如图所示，两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L .导轨上横放着两根导体棒ab 和cd ，构成矩形回路，如图所示．两根导体棒的质量均为m ，电阻均为R ，回路中其余部分的电阻不计．在整个导轨平面内存在竖直向上的匀强磁场，磁感应强度为B .设两导体棒均可沿导轨无摩擦地滑行．开始时，棒ab 静止，棒ab 有指向棒cd 的初速度v 0，若两导体棒在运动中始终不接触，求：(1)在运动中产生的焦耳热最多是多少？(2)当ab 棒的速度变为初速度的34时，cd 棒的加速度是多少？例4 (多选)如图所示，两足够长平行金属导轨固定在水平面上，匀强磁场方向垂直导轨平面向下，金属棒ab 、cd 与导轨构成闭合回路且都可沿导轨无摩擦滑动，两金属棒ab 、cd 的质量之比为2∶1.用一沿导轨方向的恒力F 水平向右拉金属棒cd ，经过足够长时间以后( )A . 金属棒ab 、cd 都做匀速运动B . 金属棒ab 上的电流方向是由b 向aC . 金属棒cd 所受安培力的大小等于2F 3D . 两金属棒间距离保持不变巩固训练1. 如图所示，长为L 、电阻r ＝0.3 Ω、质量m ＝0.1 kg 的金属棒CD 垂直跨搁在位于水平面上的两条平行光滑导轨上，两导轨间距也是L ，棒与导轨间接触良好，导轨电阻不计，导轨左端接有R ＝0.5 Ω的电阻，量程为0～3.0 A 的电流表串接在一条导轨上，量程为0～1.0 V 的电压表接在电阻R 的两端，垂直导轨平面的匀强磁场向下穿过平面，现以向右恒定外力F 使金属棒右移，当金属棒以v ＝2 m /s 的速度在导轨平面上匀速滑动时，观察到电路中的一个电表正好满偏，而另一个电表未满偏，问：(1)此满偏的电表是什么表？说明理由；(2)拉动金属棒的外力F 多大？(3)此时撤去外力F ，金属棒将逐渐慢下来，最终停止在导轨上．求从撤去外力到金属棒停止运动的过程中通过电阻R 的电荷量．2. 如图所示，质量为M的U形金属架M′MNN′，静止在粗糙绝缘水平面上(与水平面间的动摩擦因数为μ)，且最大静摩擦力等于滑动摩擦力．M′M、NN′相互平行，相距为L，电阻不计且足够长，底边MN垂直于M′M，电阻为r.质量为m的光滑导体棒ab长为L、电阻为R，垂直M′M放在框架上，整个装置处于垂直框架平面向上，磁感应强度大小为B的匀强磁场中．在与ab垂直的水平拉力F 作用下，ab由静止开始向右做匀加速直线运动，经x距离后撤去拉力F，直至最后停下，整个过程中框架恰好没动，ab与M′M、NN′始终保持良好接触．求ab运动的总路程．3. 两根足够长的平行光滑导轨，相距1 m水平放置．匀强磁场竖直向上穿过整个导轨所在的空间，B＝0.4 T．金属棒ab、cd质量分别为0.1 kg和0.2 kg，电阻分别为0.4 Ω和0.2 Ω，并排垂直横跨在导轨上．若两棒以相同的初速度3 m/s向相反方向分开，不计导轨电阻，求：(1)棒运动达到稳定后的ab棒的速度大小；(2)金属棒运动达到稳定的过程中，回路上释放出的焦耳热；(3)金属棒运动达到稳定后，两棒间距离增加多少？4. 如图所示，光滑导轨EF、GH等高平行放置，EG间宽度为FH间宽度的3倍，导轨右侧水平且处于竖直向上的匀强磁场中，左侧呈弧形升高．ab、cd是质量均为m的金属棒，现让ab从离水平轨道h高处由静止下滑，设导轨足够长．试求：(1)ab、cd棒的最终速度；(2)全过程中感应电流产生的焦耳热．5.如图甲所示，两足够长且不计电阻的光滑金属轨道固定在水平面上，间距为d＝1 m，在左端弧形轨道部分高h＝1.25 m处放置一金属杆a，弧形轨道与平直轨道的连接处光滑无摩擦，在平直轨道右端放置另一金属杆b，杆a、b接入电路的电阻分别为R a＝2 Ω、R b＝5 Ω，在平直轨道区域有竖直向上的匀强磁场，磁感应强度为B＝2 T．现杆b以大小为v0＝5 m/s的初速度开始向左滑动，同时由静止释放杆a，杆a由静止滑到平直轨道的过程中，通过杆b的平均电流为0.3 A；从杆a下滑到平直轨道时开始计时，杆a、b运动的速度—时间图像如图乙所示(以杆a运动方向为正方向)，其中杆a的质量为m a＝2 kg，杆b的质量为m b＝1 kg，取g＝10 m/s2.求：(1)杆a在弧形轨道上运动的时间；(2)杆a在平直轨道上运动过程中通过其截面的电荷量；(3)在整个运动过程中杆b产生的焦耳热．6.如图所示，竖直放置的两光滑平行金属导轨，置于垂直于导轨平面向里的匀强磁场中，两根质量相同的导体棒a和b，与导轨紧密接触且可自由滑动．先固定a，释放b，当b的速度达到10 m/s时，再释放a，经过1 s后，a的速度达到12 m/s，则：(1)此时b的速度大小是多少？(2)若导轨很长，求a、b棒最后的运动状态．。

电磁感应现象中的动量问题引子电磁感应部分历来是高考的重点，热点，出题时将力学，电磁学等知识溶于一体，能很好地考查学生的理解、推理、分析综合以及应用数学处理物理问题的能力，通过对近几年高考题，特别是天津市近几年的高考模拟试题和2017、2018两年的高考试题的研究，发现此部分结合动量定理的力电综合模型在计算题和选择题中均有考到，特别是计算题都出现在了压轴题部分。

本节课结合例题分析应用动量定理解决电磁感应问题的思维起点例一．如图7所示，水平地面上方的矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的单匝闭合正方形线圈Ⅰ和 Ⅱ，分别用相同材料、不同粗细的导线绕制(Ⅰ为细导线)．两线圈在距磁场上界面h 高处由静止开始自由下落，再进入磁场，最后落到地面．运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界．设线圈Ⅰ、Ⅱ落地时的速度大小分别是v 1、v 2，在磁场中运动时产生的热量分别为Q 1、Q 2.不计空气阻力，则 (　D )A ．v 1<v 2，Q 1<Q 2B ．v 1＝v 2，Q 1＝Q 2C ．v 1<v 2，Q 1>Q 2D ．v 1＝v 2，Q 1<Q 2变速运动的分析与比较1221000000221000BIL mg ma B L V DL S g DL S a L S B L V DL g DL a L ρρ-=-=-=得到：02V gh =刚进入磁场时：两个线圈速度相同 此时加速度： 经过极短时间∆t 两个线圈加速度a 相同 ∆V=a∆t 完全进入磁场时速度 V=V 0+∑∆V =V 0+∑a∆t此时速度相同 完全进入后，不发生电磁感应现象只受重力，加速，末速度相同。

（运动时间也相同） 21()2Q mg H h mv =+-全程： m 大的Q 就大 牛顿第二定律：变力分析之微分累加法1、牛顿运动定律的方法变速运动的分析与比较分析变速运动的瞬时，找出瞬时的合力、加速度，比较大小关系，判定运动时间和速度等。

电磁感应中动量定理的运用一．知识点分析1.动量定律I ＝∆P 。

设想在某一回路中，一部分导体仅在安培力作用下运动时，安培力F 为变力，但其冲量可用它对时间的平均值进行计算，即I ＝F t ∆，而F ＝B I L （I 为电流对时间的平均值）故有：B I L t ∆=mv 2－mv 1 .而I t=q ,故有q=BLmv 12mv -2.理论上电量的求法：q=I •t 。

这种方法的依据是电流的定义式I=q/t 该式的研究对象是通电导体的某一截面，若在t 时间内流过该截面的电量为q ，则流过该切面的电流为I ＝q/t ，显然，这个电流应为对时间的平均值，因此该式应写为I = q/t ，变形后可以得q ＝I t ，这个关系式具有一般性，亦即无论流经导体的电流是恒定的还是变化的，只要电流用这段时间内的平均值代入，该式都适用，而平均电流的求解，在电磁感应问题中最为常见的思路为：对某一回路来说，据法拉第电磁感应定律，得E=t∆∆φ，显然该感应电动势也为对其时间的平均值，再由I ＝RE（R 为回路中的总电阻）可以得到I ＝tR ∆∆φ。

综上可得q ＝R φ∆。

若B 不变，则q ＝Rφ∆＝R s B ∆3.电量q 与安培力的冲量之间有什么联系？可用下面的框图来说明。

从以上框图可见，这些物理量之间的关系可能会出现以下三种题型： 第一：方法Ⅰ中相关物理量的关系。

第二：方法Ⅱ中相关物理量的关系。

第三：就是以电量作为桥梁，直接把上面框图中左右两边的物理量联系起来，如把导体棒的位移和速度联系起来，但由于这类问题导体棒的运动一般都不是匀变速直线运动，无法使用匀变速直线运动的运动学公式进行求解，所以这种方法就显得十分巧妙。

这种题型难度最大。

二．例题分析例1.如图1所示，半径为r的两半圆形光滑金属导轨并列竖直放置，在轨道左侧上方MN间接有阻值为R0的电阻，整个轨道处在竖直向下的磁感应强度为B的匀强磁场中，两轨道间距为L，一电阻也为R0质量为m的金属棒ab从MN处由静止释放经时间t到达轨道最低点cd时的速度为v，不计摩擦。
