序言尊敬的用户：您好！感谢您选购KODIN®MC3A系列涂（镀）层测厚仪，为了正确使用本仪器，请您在使用之前仔细阅读帮助手册。
如果您已经阅读完本帮助手册全文，建议您将此帮助手册进行妥善保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中及时翻阅。
该产品帮助手册在需要时我们会作适当的修改，公司保留随时改进和革新仪器而不事先通知的权利。
本帮助手册的著作版权归我公司所有，未经我公司书面许可不得以任何目的、任何手段复印或传播书中的部分或全部内容。
欢迎登录或来电垂询。
目录第一章概论 (4)1.1仪器特点 (4)1.2工作原理 (4)1.3应用范围 (4)第二章仪器参数及功能 (5)2.1技术参数 (5)2.2主要功能 (7)第三章仪器操作 (8)3.1仪器准备 (8)3.2仪器简介 (8)3.3使用方法 (9)3.4主操作界面介绍 (9)3.5涂层测量APP (10)3.5.1校准 (10)3.5.2数据 (11)3.5.3横屏模式 (11)3.5.4图表模式 (11)3.5.5报告模式 (11)3.5.6录像模式 (11)3.5.7设置功能 (12)3.5.8视频模式 (12)3.5.9帮助手册 (12)3.6车漆检测APP (12)3.7科电云APP (12)3.8关闭仪器APP (13)3.9科电产品APP (13)3.10科电工具箱APP (13)3.11系统APP (13)第四章保养与维护 (14)4.1保养与维护 (14)4.2常见问题的解决办法 (14)附一仪器及附件 (15)第一章概论1.1仪器特点KODIN®MC3A系列涂（镀）层测厚仪是科电仪器基于互联网技术倾力打造的的智能检测终端。
本仪器基于安卓系统可以根据现场操作、行业标准定制各种专业检测方案；本仪器具备4G\WIFI\蓝牙无线通信功能，可以实现远程音、视频数据的交互；本仪器可以实现远程专家诊断、远程数据检测等功能；本仪器融入了工业设计理念，机壳设计遵循了人体工程学贴合了工业现场的操作习惯，机壳防护采用了防水、防尘、防摔的三防设计可以适应各种复杂的工业现场。
涂镀层测厚仪Coating Thickness Gauge manual说明书□DR360 □DR370 □DR380 使用本产品前请阅读此说明书XX公司Guangzhou Donru Electronic Technology Co., Ltd第一章概述涂镀层测厚仪是一款专业测量金属材料表面涂镀层覆盖层物体厚度的专业无损检测仪器。
它根据金属基体不同使用以下不同的测量方法。
A、磁性测厚方法，可无损地测量磁性金属基体（如：钢、铁）上非磁性覆层的厚度（如：镀锌、铬、锢、珐琅、橡胶、粉未、油漆、电泳、搪瓷、防腐层、喷塑、涂料等）B、涡流测厚方法，可无损地测量非磁性金属基体（如：铝、铜、不锈钢）上非导电覆层的厚度（如:油漆、粉末、塑料、橡胶、珐琅、搪瓷、电泳、防腐层等）DR360 型号拥有上述A的功能；又称为：磁性涂层测厚仪，本仪器采用：GB/T 4956-1985标准（磁性方法）DR370型号拥有上述B的功能；又称为：涡流涂层测厚仪，本仪器采用：GB/T 4957-1985标准（涡流方法）DR380型号拥有上述A和B的全部功能，称为：两用涂层测厚仪，本仪器采用GB/T 4956-2003标准本仪器采用广泛地应用于涂装行业、制造业、金属加工业、化工业、商检等检测领域。
第二章仪器特点●采用合金探头，坚硬耐用、精准●操作简单，测试速度快，灵敏度好，测量精度高●具有两种测试方式：连续（CONT INUE）和单次（SINGLE）测量方式●设有四个统计功能：最大值（MAX）、最小值（MIN）、平均值（MEA）、测量次数（No）●大容量存储，可存贮800多个测量数据●仪器与电脑通信口：USB2.0●可采用两种校准方式：零点校准和两点校准●操作过程有蜂鸣声标示（单次测量方式）●自动识别铁基和非铁基底材●公英制转换μm/Mil●大液晶屏背光显示模式，低电压指示●手动/自动关机功能第三章技术参数A、测量范围：0-1250/3000μm（超过1250μm要提前告知厂家另行定制）B、使用环境：温度：0℃-60℃,湿度：20%RH—90%RH,无强磁场环境下使用C、最薄基体：0.3mmD、测量精度：±(1%-3%)+1.5μmE、分辨率：0.1μm /1μm（100μm以下为0.1μm,100μ以上为1μm）F、最小测量面积10*8mmG、最小曲率：凸5mm;凹25mmH、外形尺寸：130mm*70mm*24mmI、重量：100gJ、电源：三节（7号）碱性电池第四章屏幕显示说明第五章仪器使用方法说明仪器装上电池后，按下“”按键开机，等蜂鸣声响后，液晶显示屏上显示时，仪器自动进入测量状态，直接将测头垂直并快速紧压到工件表面的涂镀层上，仪器通过测头自动测量出涂层厚度，并通过显示屏把厚度值显示出来，（如图：，当前图示为当前测量结果102um，测量次数：20次）。

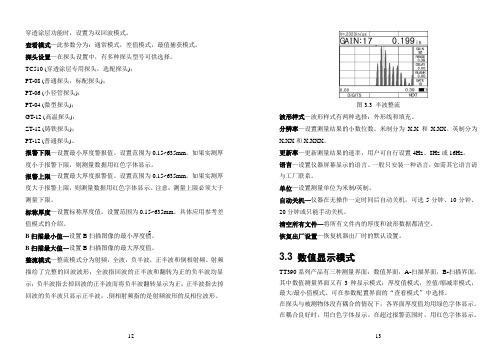

穿透涂层功能时，设置为双回波模式。
查看模式—此参数分为：通常模式，差值模式，最值捕获模式。
探头设置—在探头设置中，有多种探头型号可供选择。
TC510 (穿透涂层专用探头，选配探头)；PT-08 (普通探头，标配探头)；PT-06 (小径管探头)；PT-04 (微型探头)；GT-12 (高温探头)；ZT-12 (铸铁探头)；PT-12 (普通探头)。
报警下限—设置最小厚度警报值。
设置范围为0.15~635mm。
如果实测厚度小于报警下限，则测量数据用红色字体显示。
报警上限—设置最大厚度报警值。
设置范围为0.15~635mm。
如果实测厚度大于报警上限，则测量数据用红色字体显示。
注意：测量上限必须大于测量下限。
标称厚度—设置标称厚度值。
设置范围为0.15~635mm。
具体应用参考差值模式的介绍。
B扫描最小值—设置B扫描图像的最小厚度值。
B扫描最大值—设置B扫描图像的最大厚度值。
整流模式—整流模式分为射频，全波，负半波，正半波和倒相射频。
射频描绘了完整的回波波形；全波指回波的正半波和翻转为正的负半波均显示；负半波指去掉回波的正半波而将负半波翻转显示为正；正半波指去掉回波的负半波只显示正半波；.倒相射频指的是射频波形的反相位波形。
图3.3半波整流波形样式—波形样式有两种选择：外形线和填充。
分辨率—设置测量结果的小数位数。
米制分为X.X和X.XX。
英制分为X.XX和X.XXX。
更新率—更新测量结果的速率，用户可自行设置4Hz、8Hz或16Hz。
语言—设置仪器屏幕显示的语言。
一般只安装一种语言，如需其它语言请与工厂联系。
单位—设置测量单位为米制/英制。
自动关机—仪器在无操作一定时间后自动关机，可选5分钟、10分钟、20分钟或只能手动关机。
清空所有文件—将所有文件内的厚度和波形数据都清空。
恢复出厂设置—恢复机器出厂时的默认设置。
3.3 数值显示模式TT390系列产品有三种测量界面：数值界面，A-扫描界面，B-扫描界面。
涂层测厚仪如何选择测厚仪常见问题解决方法涂层测厚仪分磁性测厚法和涡流测厚法，磁性是在磁性的基体测试非磁性的涂层，好比钢上的油漆，钢是磁性，油漆非磁性，涡流是在有色金属的基体测试非导电的绝缘涂层涂层测厚仪分磁性测厚法和涡流测厚法，磁性是在磁性的基体测试非磁性的涂层，好比钢上的油漆，钢是磁性，油漆非磁性，涡流是在有色金属的基体测试非导电的绝缘涂层。
好比铝上的油漆，铝是有色金属，油漆非导电。
在选择产品的时候，很多客户不知道本身需要哪款需要哪个来测试本身的产品，市场的产品太多，简单混乱，下面为大家讲解几种情况：1、测试什么（是产品的厚度？还是产品上面那层油漆的厚度）第一步分清楚需要时涂层测厚仪还是测试基体整体的厚度。
2、测试的底材（是磁性（钢、铁、合金和硬磁性钢等）还是铝（如铜、铝、锌、锡等）第二步是区分底材是什么？这样可辨别能不能测。
3、测试的表面是什么材料第三步是了解涂层的材料是什么，是磁性还是非磁性或者导电，有利选择产品。
4、测试的参数第四部就是测试的涂层大约是多厚，产品能否实现测量。
5、产品的价格第五步就是客户对产品的售后和价格趋向通过以上的分析我盟不但认得了涂层测厚仪的作用，也大约了解了应当怎么去选用，关于涂层的应用范围，远远不止是制造业、金属加工业、化工业、商检等检测领域。
我们在将来的世界里，它的显现，代表着一个专业化得改革。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
德国菲希尔涂层测厚仪校准方法德国菲希尔涂层测厚仪的校准过程简单的来说就是开机—基底校准—有数值按ZERO归零，再次测试基地，假如显示数值为o，就可以开始测量产品。
ATO测厚涂魔师非接触干湿膜膜厚分析仪与传统膜厚仪对比--铝型材专题精准把控喷涂工艺的每个环节，对于稳定工艺质量十分重要。
例如，若铝型材生产厂家缺乏有效控制铝型材表面涂层厚度手段，就容易造成产品色差、杂质颗粒、桔皮、严重肌状皱纹、流挂等质量缺陷，导致外观质量及性能不佳。
此时，厂家不得不根据实际情况进行多次返工调整，大大增加了人力物力及生产成本。
生产厂家需要借助可靠的测厚方法检测产品表面涂层厚度，同时对工艺流程进行统计及溯源，才能有效及时发现生产过程哪个环节出现问题（如喷枪堵塞、没有调整好喷粉设备参数），并在出现生产缺陷前找出形成原因及解决方法，降低因膜厚不均匀导致的返工工艺，提升生产速度和品质，这正是保证铝型材表面粉末喷涂质量的关键。
测试固化前膜厚的好处——避免出现产品质量缺陷1. 若涂层太薄，铺展不开导致铝型材的基体纹理明显，严重时表面失去光泽；涂层太厚，造成流挂或电离排斥现象，导致涂层表面出现桔皮或蜂窝状；2. 面对高昂的粉末涂料成本，通过实时检测涂层厚度，有效降低生产成本；3. 影响涂层耐酸、碱、盐介质和耐水等产品性能；测试膜厚均匀性的好处——及时发现生产环节及喷涂设备出现隐患检测产品涂层喷涂是否均匀，有助于：1. 保证色调一致、行程重叠、覆盖率合格，降低返工率；2. 及时发现喷枪堵塞、文丘里管磨损、输送链挤动、流化桶局部堵塞等情况；3. 协助调整喷涂设备或工艺参数，如体积电阻、电压、移动速度等；列举市面上多种测厚技术一、接触式膜厚仪目前大多数接触式测厚仪属于有损测量且速度慢和测量繁琐，多适合于抽样检测，并且只有等待涂层干燥后才能测量涂层厚度，测量时探头需要挤压涂层表面，所以容易造成读数产生偏差。
例如，千分尺的精度是±1微米，如果涂层厚度为12微米，测量偏差则是±8%，加上人为误差影响，大大超出了生产厂家的允许偏差范围。
可见，接触式千分尺不能作为有效可靠的测厚方法。
其他接触式测厚仪还有：测量金属底材涂层厚度——采用接触式电磁感应或涡流法膜厚仪；测量非金属底材涂层厚度——采用DIN EN ISO 2808标准提及到的楔形切割法；DIN 50950标准提及到的横切法或是在特定情况下使用ISO 2808标准的接触式超声波测量设备。
GTS820F涂层测厚仪说明书1概述本仪器是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。
既可用于实验室，也可用于工程现场。
通过使用不同的测头，还可满足多种测量的需要。
本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。
是材料保护专业必备的仪器。
本仪器符合以下标准：GB/T4956—1985磁性金属基体上非磁性覆盖层厚度测量磁性方法JJG889—95《磁阻法测厚仪》特点：•采用了磁性测厚方法，可测量磁性金属基体上非磁性覆盖层的厚度；•可采用单点校准和两点校准两种方法对仪器进行校准，并可用基本校准法对测头的系统误差进行修正，保证仪器在测量过程中仪器的准确性；•具有电源欠压指示功能•操作过程有蜂鸣声提示；•设有两种关机方式：手动关机方式和自动关机方式；•有负数显示功能，保证仪器在零位点的校准准确性；•微功耗设计，在待机装态不到10微安的电流。
1.1测量原理本仪器采用了磁性测厚方法，可无损地测量磁性金属基体（如钢、铁、合金和硬磁性钢等）上非磁性覆盖层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等）。
磁性法（F型测头）当测头与覆盖层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可导出覆盖层的厚度。
图1-1磁性法基本工作原理1・2配置清单1.3技术参数•测量范围：0-1250um•工作电源：两节五号电池•测量精误差：零点校准±（1+3%H）；二点校准土【（1%〜3%H）】H+1.5•环境温度0-40°C•相对湿度＜85%•最小基体10*10mm•最小曲率凸5mm;凹5mm•最薄基体：0.4mm•重量：99克（含电池）•尺寸102mm*66mm*24mm1.3.1电源2X1.5VAA（5号）2显示说明•um/mil测量单位•CAL校准提示•Fe表示磁性基体测量状态NFe表示非磁性基体测量状态•&8.8.8测量厚度显示区•in电源欠电压提示2使用说明1）开机按下ON键后仪器听到一声鸣响，。
果欧基本型两用涂层测厚仪说明书（升级版）1概述本仪器是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。
既可用于实验室，也可用于工程现场。
通过使用不同的测头，还可满足多种测量的需要。
本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。
是材料保护专业必备的仪器。
本仪器符合以下标准：GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量磁性方法GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量涡流方法JB/T 8393─1996 磁性和涡流式覆层厚度测量仪JJG 889─95 《磁阻法测厚仪》JJG 818─93 《电涡流式测厚仪》特点：●采用了磁性和涡流两种测厚方法，即可测量磁性金属基体上非磁性覆盖层的厚度又可测量非磁性金属基体上非导电覆盖层的厚度；●可采用单点校准和两点校准两种方法对仪器进行校准，并可用基本校准法对测头的系统误差进行修正，保证仪器在测量过程中仪器的准确性；●能快速自动识别铁基体与非铁基体●具有电源欠压指示功能●操作过程有蜂鸣声提示；●设有两种关机方式：手动关机方式和自动关机方式；●有负数显示功能，保证仪器在零位点的校准准确性；●微功耗设计，在待机装态不到10微安的电流。
理论上讲可长达数百年的待机。
1.1 测量原理本仪器采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及1.3 技术参数●测量范围：0-1250um●工作电源：两节五号电池●测量精误差：零点校准±（1+3%H）；二点校准±【（1%～3%H）】H+1.5 ●环境温度0-40℃●相对湿度≤85%●最小基体10*10mm●最小曲率凸5mm;凹5mm●最薄基体：0.4mm●重量：99克（含电池）●尺寸102mm*66mm*24mm1.3.1电源2×1.5V AA (5号)2显示说明●μm/mil 测量单位●CAL 校准提示●Fe 表示磁性基体测量状态NFe 表示非磁性基体测量状态●8.8.8.8 测量厚度显示区●电源欠电压提示2使用说明1）开机按下ON键后仪器听到一声鸣响，。
