利用“十字”布点法研究采动对巷道变形的影响规律

巷道的稳定性和周边位移主要取决于岩层原岩 应力p，反映岩石强度性质的内摩擦角和粘聚力等。 他们之间的关系为：
①巷道的周边位移随巷道所在位置原岩应力的
增大，呈执教函数关系迅速增长；指数的大小取 决于的变化，值越小，指数越大，u值增长愈迅速。
②巷道的塑性区半径R和周边位移u随内摩擦角
和粘聚力c的减小，即围岩强度降低，显著增大。
(3) 采动引起的地板岩层应力分布
煤层开采引起回采空间周围岩层应力重新分布， 不仅在回采空间周围煤体上造成应力集中，还会 向底板深部传递，在底板岩层一定范围内重新分 布应力，成为影响底板巷道布置和维护的重要因 素。 按着在集中载荷、均布载荷、三角形载荷作用下 计算半无限平面体内应力的有关公式，计算在三 种典型的载荷作用下底板岩层的应力分布（图7－ 5）。
式中
R-大圆形巷道半根据巷道断面形状进行 具体计算。一般情况下可借鉴上述公式近似计算。
如围岩局部的应力超过岩体强度，巷道周边向岩体学部 扩展到一定范围形成塑性变形区，在塑性区与弹性区交界处 围岩应力集中。确定相邻巷道间距时，相邻巷道的应力影响 带不宜超过巷道塑性变形区与弹性变形区的交界。各向等压 条件下，圆形巷道塑性区、弹性区内围岩应力分布和塑性区 半径可解析计算。对于非圆形巷道的弹塑性围岩体，其应力 分布和塑性区半径可采用数值计算方法，根据岩体基本质量 级别按表7-1选用岩体物理力学参数 .
如相邻巷道的应力影响带彼此重叠，但没有到达相邻 巷道，可进行巷道围岩应力值的叠加。各向同性弹性岩体 中单一圆形巷道围岩内应力分布计算表明，在静水压应力 场中，巷道的应力影响区形状为半径等于6a的圆（a为巷 道断面径）。在非静水压应力场中，巷道的应力影响区形 状不再是圆形，一般为长轴不大于12a的椭圆。 因此，断面相同的两圆形巷道的间距D为 6r<D<12r 半径不同的两圆形巷道的间距D为 6R<D<6(r+R)

煤矿巷道十字布点法一、煤矿巷道十字布点法的概念与意义煤矿巷道十字布点法是一种在煤矿井下进行巷道布置的方法，通过对巷道交叉点的布置形式进行优化，以提高矿井生产效率、降低矿井通风阻力、减少灾害事故的发生。

这种方法在我国煤矿生产中具有重要的现实意义。

二、煤矿巷道十字布点法的实施步骤1.确定矿井生产规模和目标：根据矿井资源量、地质条件等因素，确定矿井生产规模和目标。

2.设计巷道布局：在平面上，将矿井划分为若干个区域，各区域之间通过巷道相连；在垂直方向上，根据矿层厚度和开采深度，设计合理的巷道布置。

3.确定巷道断面：根据矿井通风、运输、行人等需求，确定巷道断面尺寸。

4.巷道交叉点的布置：在巷道交叉点处，采用十字形布置方式，使各巷道相互连通，形成一个完整的通风系统。

5.巷道支护与施工：根据地质条件和矿压大小，选择合适的支护方式，保证巷道安全稳定。

6.巷道通风与排水：设置通风设施，确保矿井内空气新鲜、风速适宜；建立排水系统，及时排出矿井内的积水。

三、煤矿巷道十字布点法的应用案例我国许多煤矿企业已成功运用煤矿巷道十字布点法进行矿井建设，如山西省某煤矿、陕西省某煤矿等。

这些案例表明，煤矿巷道十字布点法在提高矿井生产效率、降低通风阻力、减少灾害事故等方面取得了显著效果。

四、煤矿巷道十字布点法在我国的应用与发展近年来，我国煤矿行业不断加大对煤矿巷道十字布点法的研发投入，推动了该技术的创新与发展。

目前，我国已在煤矿巷道十字布点法方面取得了多项专利技术，为我国煤矿安全生产提供了有力保障。

五、煤矿巷道十字布点法的优势与局限性优势：1.提高矿井生产效率：合理的巷道布置有利于矿井内资源的快速开采。

2.降低通风阻力：十字布点法有利于矿井内空气流通，降低通风阻力，提高通风效果。

3.减少灾害事故：良好的巷道布置有利于矿井内灾害事故的预防和控制。

局限性：1.对地质条件要求较高：煤矿巷道十字布点法适用于地质条件较简单的矿井。

2.施工难度较大：巷道交叉点的布置和施工要求较高，施工难度较大。

煤矿巷道十字布点法（最新版）目录1.煤矿巷道十字布点法简介2.十字布点法的具体操作步骤3.十字布点法的应用优势4.十字布点法在实际操作中的注意事项正文【1.煤矿巷道十字布点法简介】煤矿巷道十字布点法是一种用于煤矿巷道测量和控制的有效方法，其主要原理是在巷道内设置十字布点，通过测量布点间的距离和角度，实现对巷道位置的精确定位。

该方法对于提高煤矿巷道的安全和效率具有重要意义。

【2.十字布点法的具体操作步骤】煤矿巷道十字布点法的具体操作步骤如下：步骤一：在巷道两端设置基准点，基准点应选择在巷道直线段上，距离巷道口一定距离的位置，便于测量和标记。

步骤二：从基准点开始，沿巷道方向以一定的间距设置十字布点。

通常情况下，布点间距可选择为 50 米、100 米或 200 米，具体间距应根据巷道的实际情况和测量需求来确定。

步骤三：在设置十字布点的过程中，需要同时测量布点间的水平距离和垂直距离。

水平距离可用测距仪或钢尺测量，垂直距离可通过水准仪测量。

步骤四：根据测量得到的水平距离和垂直距离，计算出十字布点间的坐标，并记录在测量记录表中。

【3.十字布点法的应用优势】煤矿巷道十字布点法具有以下应用优势：（1）提高测量精度：十字布点法通过设置多个布点，可以有效地减小测量误差，提高测量精度。

（2）便于控制和监测：十字布点法可以实时掌握巷道的位置和方向，便于巷道的控制和监测。

（3）提高巷道施工效率：通过十字布点法，可以减少巷道施工过程中的测量工作量，提高施工效率。

【4.十字布点法在实际操作中的注意事项】在实际操作中，应注意以下几点：（1）布点间距的选择应根据巷道的实际情况和测量需求来确定，不宜过大或过小。

（2）在测量过程中，应保证测量仪器的精度和稳定性，以提高测量结果的准确性。

（3）对于有弯道的巷道，应在弯道两侧分别设置十字布点，以确保测量的准确性。

收稿日期：2012－02－28作者简介：李海生（1983—），男，河南焦作人，河南理工大学在读硕士研究生，主要从事采矿理论与技术方面的研究。

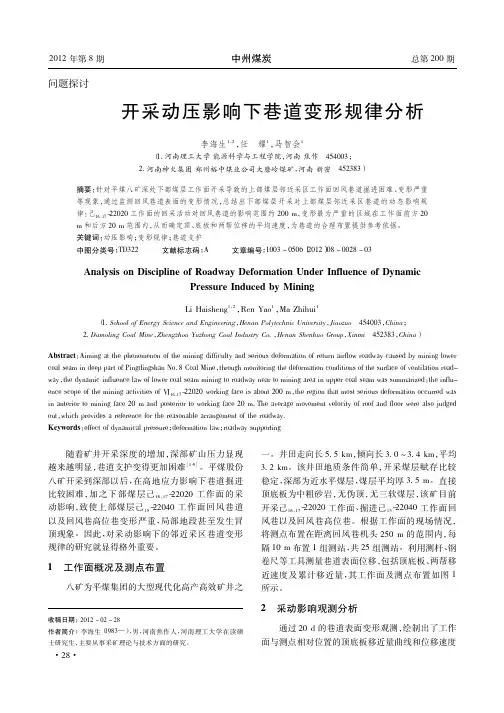

问题探讨开采动压影响下巷道变形规律分析李海生1，2，任耀1，马智会1（1．河南理工大学能源科学与工程学院，河南焦作454003；2．河南神火集团郑州裕中煤业公司大磨岭煤矿，河南新密452383）摘要：针对平煤八矿深处下部煤层工作面开采导致的上部煤层邻近采区工作面回风巷道掘进困难、变形严重等现象，通过监测回风巷道表面的变形情况，总结出下部煤层开采对上部煤层邻近采区巷道的动态影响规律：己16，17-22020工作面的回采活动对回风巷道的影响范围约200m ，变形最为严重的区域在工作面前方20m 和后方20m 范围内，从而确定顶、底板和两帮位移的平均速度，为巷道的合理布置提供参考依据。

关键词：动压影响；变形规律；巷道支护中图分类号：TD322文献标志码：A文章编号：1003－0506（2012）08－0028－03Analysis on Discipline of Roadway Deformation Under Influence of DynamicPressure Induced by MiningLi Haisheng 1，2，Ren Yao 1，Ma Zhihui 1（1．School of Energy Science and Engineering ，Henan Polytechnic University ，Jiaozuo 454003，China ；2．Damoling Coal Mine ，Zhengzhou Yuzhong Coal Industry Co．，Henan Shenhuo Group ，Xinmi 452383，China ）Abstract ：Aiming at the phenomenon of the mining difficulty and serious deformation of return airflow roadway caused by mining lower coal seam in deep part of Pingdingshan No．8Coal Mine ，through monitoring the deformation conditions of the surface of ventilation road-way ，the dynamic influence law of lower coal seam mining to roadway near to mining area in upper coal seam was summarized ：the influ-ence scope of the mining activities of Ⅵ16，17-22020working face is about 200m ，the region that most serious deformation occurred was in anterior to mining face 20m and posterior to working face 20m．The average movement velocity of roof and floor were also judged out ，which provides a reference for the reasonable arrangement of the roadway．Keywords ：effect of dynamical pressure ；deformation law ；roadway supporting随着矿井开采深度的增加，深部矿山压力显现越来越明显，巷道支护变得更加困难［1-5］。
