第四章集成运算放大电路（器）4．1集成运算放大电路概述一、集成电路的定义和分类1．定义将一个具有一定功能的电路的所有元件或绝大部分元件，以及元件之间的连线，集中制作在同一块半导体基片上所形成的电路，叫集成电路。
电路中所用的电感、大容量电容和高阻值电阻元件为外接元件。
集成电路芯片用绝缘材料封装后，靠引脚对外连接（电源、地、以及外接元件）。
2．分类（1）按所处理信号的性质角度分类模拟集成电路数字集成电路（2）模拟集成电路的分类集成运算放大器集成电压比较器集成功率放大器集成中频放大器集成高频放大器集成稳压电源······二、集成运算放大器的电路实质和基本功能1．电路实质电路实质是一个高增益的多级直接耦合放大电路。
每一级多为差分放大电路。
由于是直接耦合放大电路，故既可以放大直流信号也可以放大交流信号。
幅频特性如图所示。
f L=0，f H一般在MHz数量级图4－1－1 集成运放幅频特性由于增益很高，则在线性应用中需要外接深度负反馈网络。
负反馈网络的不同使电路可以实现各种功能。
2．集成运算放大器的基本功能（1）信号运算比例、加、减、乘、除、指数、对数、积分、微分等。
（2）信号放大反相放大（反相比例）、同相放大（同相比例）、差分放大。
（3）信号产生正弦波发生器、方波发生器、矩形波发生器、三角波发生器等。
（4）信号比较（模拟）电压比较器（5）信号变换将正弦波变换为三角波、梯形波；将方波变换为三角波、锯齿波等。
三、集成运放的电路结构特点自学书P171～P172四、集成运放的电路组成1．内部电路组成框图图4－1－2 内部电路框图2.各部分的作用（1）输入级输入级又称前置级。
采用双端输入，接收输入信号。
特点：输入电阻高，差模电压放大倍数大，抑制共模信号的能力强。
（2）中间级一般是两级以上的差分放大电路。
特点：起整体电路的主要放大作用，电压放大倍数可达千倍以上。

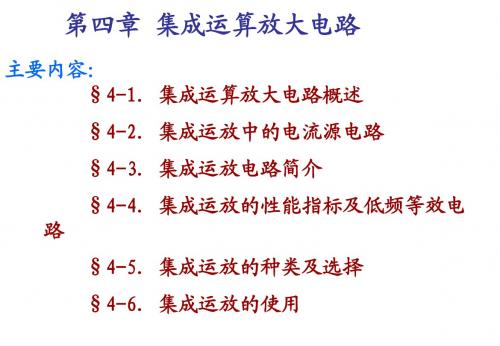

![第四章 集成运算放大电路[华成英、童诗白第5版]](https://img.taocdn.com/s1/m/7b76d48783d049649b66586c.png)
第4章 集成运算放大电路一 填空题1、集成运放内部电路通常包括四个基本组成部分,即、、和。
2、为提高输入电阻，减小零点漂移，通用集成运放的输入级大多采用_________________电路；为了减小输出电阻，输出级大多采用_________________ 电路。
3、在差分放大电路发射极接入长尾电阻或恒流三极管后，它的差模放大倍数ud A 将 ，而共模放大倍数将 ，共模抑制比将 。
uc A CMR K 4、差动放大电路的两个输入端的输入电压分别为和，则差模mV 8i1-=U mV 10i2=U 输入电压为 ，共模输入电压为 。
5、差分放大电路中，常常利用有源负载代替发射极电阻，从而可以提高差分放大电e R 路的 。
6、工作在线性区的理想运放，两个输入端的输入电流均为零，称为虚______；两个输入端的电位相等称为虚_________；若集成运放在反相输入情况下，同相端接地，反相端又称虚___________；即使理想运放器在非线性工作区，虚_____ 结论也是成立的。
7、共模抑制比K CMR 等于_________________之比，电路的K CMR 越大，表明电路__________越强。
答案：1、输入级、中间级、输出级、偏置电路；2、差分放大电路、互补对称电路；3、不变、减小、增大；4、-18mV, 1mV ；5、共模抑制比；6、断、短、地、断；7、差模电压放大倍数与共模电压放大倍数,抑制温漂的能力。
二 选择题1、集成运放电路采用直接耦合方式是因为_______。
A ．可获得很大的放大倍数B .可使温漂小C .集成工艺难以制造大容量电容2、为增大电压放大倍数，集成运放中间级多采用_______。
A . 共射放大电路 B. 共集放大电路 C. 共基放大电路3、输入失调电压U IO 是_______。
A .两个输入端电压之差B .输入端都为零时的输出电压C .输出端为零时输入端的等效补偿电压。
