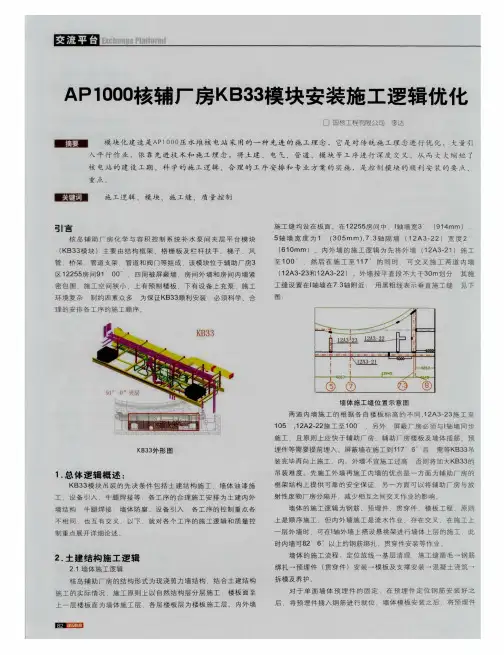

AP1000核辅厂房KB33模块安装施工逻辑优化

AP1000 核岛超大屏蔽门非常规吊装安装施工工法一、前言本文将介绍AP1000核岛超大屏蔽门非常规吊装安装施工工法。

该工法是在核电站建设中应用的，可以有效地提高施工效率和安全性。

二、工法特点AP1000核岛超大屏蔽门非常规吊装安装施工工法具有以下特点：1. 采用非常规吊装安装方式，能够大幅度提高施工效率；2. 通过预制和模块化施工方式，能够减少现场作业时间；3. 设计了超大屏蔽门，增加了施工过程中的安全性；4. 结构设计合理，施工过程可控性强；5. 施工工艺简单易行，能够降低施工成本。

三、适应范围AP1000核岛超大屏蔽门非常规吊装安装施工工法适用于核电站建设中核岛超大屏蔽门的安装工程。

四、工艺原理该工法通过精确的施工工艺和技术措施，实现了非常规的吊装安装。

通过对施工工法与实际工程之间的联系的分析和解释，我们可以了解到，该工法的理论依据是结合了核岛超大屏蔽门的结构特点和施工需要，采取了适当的技术措施，保证了施工过程的顺利进行和成品的质量。

五、施工工艺AP1000核岛超大屏蔽门非常规吊装安装施工工艺包括以下施工阶段：1. 前期准备：包括施工现场的布置、机械设备的准备等；2. 钢结构模块的预制：将钢结构模块按照设计要求进行预制和加工；3. 吊装安装：采用非常规吊装方式将钢结构模块按照预定的顺序进行安装；4. 调整和固定：通过调整机械设备和固定件，使钢结构模块达到设计要求的位置和姿态；5. 完工验收：对施工质量进行检查和验收，确保施工质量达到设计要求。

六、劳动组织为了保证施工的顺利进行，需要合理组织工人和管理人员。

施工过程中需要协调各个施工部门的工作，合理安排人力资源。

七、机具设备AP1000核岛超大屏蔽门非常规吊装安装施工工法所需的机具设备包括：1. 吊装设备：包括吊车、起重机等；2. 特殊工具：包括调整工具、固定工具等。

八、质量控制为了保证施工过程中的质量达到设计要求，需要采取一系列的质量控制措施。

” ， 在这 指将某 些材 料或 部件预 制组 合在一 起 ， 构成 一个具 有分 隔空 间或 特定 功 能的核 电组合件 。 根据在建Ａ Ｐ １ ０ ０ ０ ￣电站模块的划分为两类 ： 结构模块和设备模块。 每台机 组 按现 场 吊装 最终模 块计结 构模 块ｌ ０ ８ 块， 设备模 块７ ０ 块。 这 些最 终的大 型或超 大 型模 块又 由几 个或 十几个 、 甚 至几 十个 子模块 组装 而成 。 另 外钢安 全壳 通常 作 为一 个 特殊结 构 模块进 行 建造 。 结构模块一般 由各种钢板和型钢焊接接连及内部混凝土构成， 尺寸和体积 大 小不 一 ， 吊装 就位 即形成 核 电厂厂 房建筑 结构 的一 部分 。 主要 是用 来对 空间 结 构进 行分 割 ， 形成相 对独 立 的空 间 ， 改 变传统 的先 土建作 业后 设备 安装作 业 的顺序 ， 便 于在 组装 好的模 块空 间上 同时进 行设 备安 装和混 凝土 浇灌等 作业 ， 以缩短 工期 。 设备模 块 由设备 、 管道、 泵、 阀 门、 仪表、 支架 以及 固定用 的型钢 等组 成 。 通 常根 据各 区域 内设备 及 其连接 件 的布 置情 况作 为一个 单元 易于 预装配 合理划 分模 块大小 ， 这 类模块 是固定 在永久 支撑钢结 构上 以构成一 个模块整 体进行 安 装， 就 位后 即作 为 工艺 系统 的一 部分 。 以设 备模块 Ｋ Ｂ ３ ３ 为例 ， 对模 块组 装 的质量控 制进 行分 析探 讨 。 Ｋ Ｂ ３ ３ 模 块 吊装 的先 决条 件包 括土 建结构 施工 、 墙 体油漆 施 工 设 备 引入 、 牛腿焊 接等 ， 各 工序 的合 理施 工安 排为 土建 内外墙 结构 ， 牛腿 焊 接 ， 墙 体 防腐 、 设备 引入 ， 各 工 序 的控制重 点各不 相 同， 也互 有交叉 ， 以下 ， 就对 各个 工序 的施 工逻辑和 质量控 制重 点展 开详 细 论述 。 ２ ． ±建 结构 施 工逻辑 ２ ． １墙 体施 工逻 辑 核 岛辅助 厂房 的结构形式 为现浇 剪力墙结 构 ， 结 合土建结 构施工 的实 际情 况， 施 工原 则上 以 自然结 构层分层 施工 ， 楼板 面至上一 层楼 板面为墙 体施工 层 ， 各 层楼 板层 为楼板 施 工层 。 内外 墙施工 缝均设在 板 面。 在１ ２ ２ ５ ５ 房间 中 ， Ｉ 轴墙 宽 ３ ’ （ ９ １ ４ ｍｍ） ， ５ 轴墙 宽度 为１ ’ （ ３ ０ ５ ａｍ） ｒ ， ７ ． ３ 轴 隔墙 （ １ ２ Ａ ３ — ２ ２ ） 宽度 ２ ’ （ ６ １ ０ ｍｍ） 。 内外墙 的施 工逻辑 为先 将外墙 （ １ ２ Ａ３ － ２ １ ） 施 工至 １ ０ ０ ’ ， 然后在 施工至 １ １ ７ ’ 的 同 时， 可 交叉施 工 两道 内墙 （ １ ２ Ａ３ －２ ３ 和１ ２ Ａ３ — ２ ２ ） 外 墙按 平直 段不 大于 ３ ０ ｍＪ ￣ ］ 分， 其施 工缝 设 置在 Ｉ 轴 墙在７ ． ３ 轴 附近 ，用黑粗 线表 示垂 直施 工缝 ， 见 图１ ： 两 道 内墙施 工 的根据 各 自楼板 标高 的不 同 ， １ ２ Ａ３ － ２ ３ 施工至 １ ０ ５ ’ ， １ ２ Ａ２ － ２ ２ 施 工至 １ ０ ０ ’ ， 另外， 屏 蔽厂房 必须 与Ｉ 轴墙 同步 施工 ， 且 原则 上应 快于 辅助 厂 房， 辅 助厂 房楼板 及墙体 插筋 、 预埋 件等需 要提 前埋入 。 屏蔽墙 在施 工到１ １ ７ … ６ 后， 需等 Ｋ Ｂ ３ ３ 吊装 完毕 再 向上施 工 。 内、 外墙 不宜 施 工过高 ， 否 则将 加大 Ｋ Ｂ ３ ３ 的 吊装难 度 。 先施 工外墙再 施工 内墙 的优 点是一 方面为辅 助厂房 的框架 结构上 提供 可靠 的安 全保证 ， 另一方 面可 以将 辅助厂 房与放 射性 废物 厂房分 隔开 ， 减 少相 互之 间交 叉作 业 的影响 。 墙体 的施 工逻辑 为钢筋 、 预埋件 、 贯 穿件 、 模板 工程 ， 原则上是 顺序施 工 ， 但 内外 墙施 工是 流水 作业 ， 存 在交 叉 ， 在施 工上一 层 外墙 时 ， 可在 Ｉ ｛ 曲 外墙 上搭 设 悬挑架进 行墙 体上层 的施 工 ， 此 时 内墙 可８ ２ ’ ６ ” 以上的钢 筋绑扎 、 贯穿件 安装 等

浅析AP1000堆型模块施工技术发表时间：2017-09-25T14:30:21.743Z 来源：《建筑学研究前沿》2017年第10期作者：程胜迟[导读] 模块在这里用来指一个由材料和部件组装而成的组合件。

预制后模块作为一个整体单元方便和加速了现场的建造。

中国能源建设集团天津电力建设有限公司摘要：模块化建造具有土建、生产预制、现场组装、安装呈现并行施工、交叉施工的特点。

土建和安装计划综合性加强，对现场施工场地、大型吊车使用、现场施工组织协调等提出了更高的要求。

三门、海阳核电项目是AP1000技术在全球范围内的首批应用，模块化施工理念的实践尚属首次。

本文作为经验反馈，望给大家做一个参考及借鉴作用。

关键词：模块、吊装、AP1000、交叉、工期1 引言模块在这里用来指一个由材料和部件组装而成的组合件。

预制后模块作为一个整体单元方便和加速了现场的建造。

在模块就位前对其组装避免了在其最终位置的狭窄空间进行过多的工作，这样就允许安装和土建并行作业。

“模块化建造”就是在工程建造中最大化的利用厂外进行预制和组装，减少厂内作业。

它使厂内的施工作业从串行施工变为并行施工，缩短了施工工期。

在预制厂的工作，改善了施工环境，提高了工程质量。

模块化建造是AP1000压水堆核电站采用的一种先进的施工理念，它对传统施工理念进行优化，大量引入平行作业，依靠当今发达的先进技术，将土建、安装、调试等工序进行深度交叉，从而大大缩短了核电站建设工期，进而降低工程造价。

模块化施工具有单件较重、吊装空间有限、需合理的选择吊装机械及吊装方案等特点。

2 模块的分类AP1000的模块大致可以分为两类：结构模块、设备模块。

结构模块又分为CA、CB、CH、CS几种，设备模块又分为设备类（KQ、KB、KU、KT）与管道阀门类（Q、R、W）。

AP1000模块分类树状图如下：3 重要结构模块介绍3.1 CA模块结构模块CA共24个，这些模块一般由钢板和型钢及内部混凝土构成，形成完整厂房结构。

AP1000核电站模块化建造的质量控制摘要：我国引进的AP1000核电站技术采用了先进的模块化设计和建造理念，核电站模块化建造就是将设计阶段确定的各个“模块”通过核电现场外工厂化预制和现场组装转化成具有整套相应功能的实体，而模块的预制和组装质量是核电建造阶段质量控制的关键，将关系到核电厂建成后运行的核安全。

本文根据在建AP1000核电站的实践对模块化建造的质量控制重点和难点进行分析并提出一些措施。

关键词：模块化建造；AP1000模块；质量控制Abstract: introduce the Westinghouse AP1000 nuclear power plants in China with the advanced technology of the modular design and construction idea, nuclear power station is modular build will design phase of each “module” determined by nuclear power site outside workshop prefabrication and assembly at the scene with a complete set of corresponding function into the entity, and module of the precast and assembly quality is to build nuclear power quality control of key stage, will be related to nuclear power plant operation after completion of nuclear security. In this paper, according to the Westinghouse AP1000 nuclear power plant construction practice of modular build quality control of key and difficulty of the analysis and puts forward some measures.Keywords: modular build; The Westinghouse AP1000 module; Quality control引言我国引进的AP1000核电站技术已在三门和海阳两个项目中开工建设，AP1000采用了三维设计技术工具，模块化的设计和建造理念，这在我国核电设计和建造中首次大规模应用模块化。
