密闭内瓦斯积存量及排放时间计算

一、基本情况1、瓦斯积聚地点：2、瓦斯积聚浓度：3、造成瓦斯积聚的原因：4、排放瓦斯通风系统示意图（图中注明通风设施、进回风流方向、瓦斯积聚地点、警戒位置、通迅电话等）二、计算1、排放瓦斯量：QCH4=L·S·C+q·t式中：L——瓦斯积聚巷道长度（m ）S——瓦斯积聚巷道平均断面（m2）C——巷道内积聚瓦斯平均浓度（% ）q——巷道正常瓦斯涌出量（m3/分）t ——排放瓦斯时间，可根据实际情况设定（分）计算结果为（m3）2、排放所需的最小总供风量：Qmin = ·QCH4 = 49.5QCH4式中：Qmin ——排放瓦斯所需的最小总供风量（m3 ）Cmax1 ——正常情况下，巷道内最高瓦斯允许浓度，取Cmax1=1%. Cmax2 ——排放时巷道内最高瓦斯允许浓度取Cmax2=2%QCH4——排放瓦斯量（m3 ）计算结果为（m3）３、排放瓦斯需用的时间：t＝Qmin /Q局=49.5QCH4/ Q局= 49.5（L·S·C+q·t）/ Q局式中：t——排放瓦斯需用的时间（分）Qmin——排放瓦斯所需的最小总供风量（m3）Q局——排放过程中局扇平均供风量，一般取局扇正常供风量的６０％～７０％。

（m3/分）计算结果为（分），考虑到其它因素，确定为（分）三、排放瓦斯安全技术措施1、排放瓦斯时，回风系统内必须切断电源，撤出人员，除救护队员和瓦检员外，其它人员严禁进入回风系统，排放瓦斯回风流路线为：2、凡是通往瓦斯排放回风流的地点，必须设置警戒，警戒人员要认真负责，不得擅自离岗睡觉，防止闲杂人员进入回风流。

警戒位置：其中警戒点由安检队负责把口，警戒点由队负责把口。

3、排放瓦斯流经巷道内的电器设备，必须指定专人在采区变电区和配电点两处同时切断电源，此项工作由机电区负责组织进行。

其中电源由队负责。

4、排放瓦斯前，必须检查局扇及其开关附近10 m 范围内瓦斯浓度，只有当瓦斯浓度不超过0.5% 时，方可启动局扇。

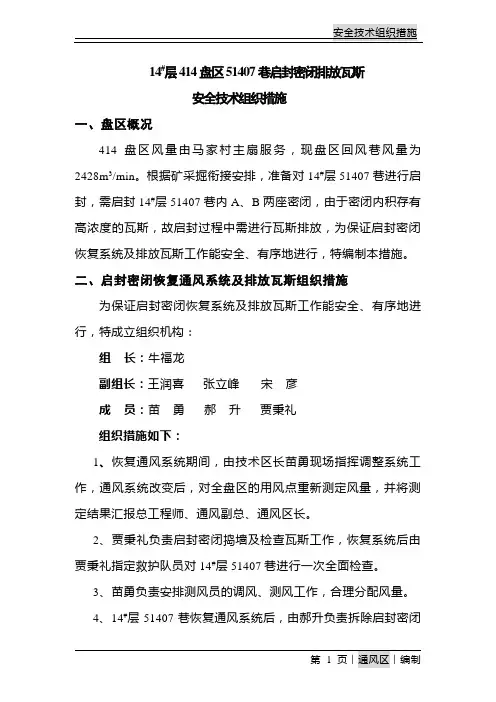

14#层414盘区51407巷启封密闭排放瓦斯安全技术组织措施一、盘区概况414盘区风量由马家村主扇服务，现盘区回风巷风量为2428m3/min。

根据矿采掘衔接安排，准备对14#层51407巷进行启封，需启封14#层51407巷内A、B两座密闭，由于密闭内积存有高浓度的瓦斯，故启封过程中需进行瓦斯排放，为保证启封密闭恢复系统及排放瓦斯工作能安全、有序地进行，特编制本措施。

二、启封密闭恢复通风系统及排放瓦斯组织措施为保证启封密闭恢复系统及排放瓦斯工作能安全、有序地进行，特成立组织机构：组长：牛福龙副组长：王润喜张立峰宋彦成员：苗勇郝升贾秉礼组织措施如下：1、恢复通风系统期间，由技术区长苗勇现场指挥调整系统工作，通风系统改变后，对全盘区的用风点重新测定风量，并将测定结果汇报总工程师、通风副总、通风区长。

2、贾秉礼负责启封密闭捣墙及检查瓦斯工作，恢复系统后由贾秉礼指定救护队员对14#层51407巷进行一次全面检查。

3、苗勇负责安排测风员的调风、测风工作，合理分配风量。

4、14#层51407巷恢复通风系统后，由郝升负责拆除启封密闭后的剩余墙体，清理片石等工作。

三、附启封前通风系统图1四、附启封后通风系统图2五、排放瓦斯工作1、排放瓦斯地点：14#层414盘区51407巷2、排放时间：2015年5月日班3、排放瓦斯参数计算：全风压排放瓦斯时：（1）、瓦斯积存量2015年4月18日经救护队员检查14#层51407巷间密闭内积存瓦斯浓度为2.8%。

所以：Q积＝V×C0＝50×10.26×2.8%=273.2m3式中：C0——平均瓦斯浓度，2.8%；V——巷道体积，m3；L——巷道长度，50m；S——巷道断面积，10.26m2。

故回风巷瓦斯积存量14.36m3以上。

（2）、单位时间内各回风区间的最大允许瓦斯排放量Q排＝Q实×（C允－C实）＝500×0.55%＝2.75m3/min式中：Q实——排放时全风压处实际风量（第一汇合处风量），m3/min；C允——规程允许排放瓦斯浓度，%；C实——原回风流瓦斯浓度，%；（3）、排放瓦斯时间t＝Q积/Q排＝14.36/2.75≈5.2min因此回风巷全风压排放瓦斯时间至少在5.2min以上。

瓦斯排放的方法瓦斯排放的方法一、瓦斯排放的基本要求瓦斯排放是指在独头巷道停风后恢复通风或封闭巷道启封时排除巷道内的瓦斯。

分为有密闭墙的瓦斯排放和只有隔离栅栏独头巷道的瓦斯排放。

根据瓦斯排放分级管理的规定，没有设置密闭墙的临时停风巷道瓦斯排放工作由通风区队的人员完成，而封闭巷道瓦斯排放必须由救护队完成。

分级管理的具体标准应当根据矿井实际的瓦斯涌出速率确定。

对于停风或封闭时间较长的巷道进行瓦斯排放时应做到以下几点：1、查明瓦斯积聚的原因主要有停电停风、工作面瓦斯异常涌出、工作面火灾等灾害封闭引起的瓦斯积聚。

2、估算积聚的瓦斯量①测量法：Q＝C×V C—平均浓度 V—封闭巷道体积②计算法：根据工作面瓦斯涌出的经验数据和停风封闭的时间，计算封闭区域内积聚的瓦斯量。

3、制定排放瓦斯的措施①明确恢复通风的巷道或区域；②瓦斯积聚原因；③瓦斯量的估算；④排放瓦斯时间的估算；⑤排放的方法、路线图和排放影响的停电区域；⑥瓦斯监测地点和方法；⑦防止无关人员进入排放区域的站岗人员及地点；⑧主要仪器设备调配；⑨排放工作步骤及排放的组织、指挥及各方面责任人。

4、排放瓦斯过程中的三坚持①坚持停电：坚持停止瓦斯排放影响区域的供电，瓦斯排放线路上的电气设备必须全部停电；②坚持撤人：坚持撤出瓦斯排放线路上的工作人员；③坚持限量：坚持限制排放瓦斯的风量，从而达到限制排出瓦斯浓度的目的。

二、排放区域内瓦斯量和瓦斯浓度的估算设停风巷道内体积为V（m3），巷道四周瓦斯涌出速率为R（m3/min），假设该值始终保持不变，停风前巷道瓦斯浓度为C0（%），停风时间为t（min），则停风开始时的瓦斯量为：Q0＝VC0，m3；停风期间涌出的瓦斯量为：Q ty＝R×t，m3。

1、假设巷道是开口的，巷道内大气压力保持不变，则由于涌出的瓦斯挤占巷道空间，使得巷道内漏出的瓦斯量为：Q tl＝[2Q0＋（1＋C0）Q ty]×Q ty/2（V＋Q ty），m3停风t（min）后，巷道内的瓦斯量为：Q t＝Q0＋Q ty－Q tl，m3巷道中的平均瓦斯浓度为：C t＝Q t/t2、假设巷道是封闭的，密闭墙将阻止瓦斯向邻近巷道漏出，封闭巷道中混合气体的压力将缓慢持续升高，最终出现漏风。

排放瓦斯安全技术措施矿名：向阳煤矿排放地点：年月日措施会签会签意见________ 排放瓦斯措施一、排放瓦斯的原因、方法、时间、负责人1、排放原因：2、排放方法：3、排放时间：二、排放瓦斯区瓦斯积存量、供风量、所需排放时间估算三、排放瓦斯前回风系统必须停电撤人1、停电范围和负责人：2、撤人范围和负责人：3、站岗把口人员姓名和地点：四、安全措施：1、排放瓦斯前由矿总工程师或（副总工程师）负责向排放瓦斯有关人员贯彻本措施，并在调度室或井下坐阵指挥，保证安全排放。

2、由_____ 同志负责排放瓦斯现场全面指挥工作，安全科同志负责现场监督检查，救护队员__________ 等6人执行瓦斯排放任务，其中________ 同志为救护队执行排放负责人，通风队密切配合排放工作，电工________ 负责停送电落实。

参加排放瓦斯的电工停送电时必须听从调度室指挥。

排放瓦斯的风流流经巷道内的电气设备，必须在采区变电所和配电室两处同时切断电源，并设警示牌和设专人看管。

3、排放瓦斯人员下井前必须认真检查自带的矿灯、氧气呼吸器、自救器、瓦斯检定器完好情况，确保完好、灵敏、准确可靠，否则不准下井。

4、由_____ 负责在全风压风流汇合处悬挂3台便携仪，报警点为1%。

5、启动局扇前，由_____ 负责检查风机附近10米内瓦斯和二氧化碳浓度，只有在浓度小于0.5%时，方可开动局扇，并随时检查局扇工作情况，以防吸循环风。

6、排放前由现场指挥________ 同志根据该区域的通风能力，确定合理的排放速度，救护队员执行排放任务并随时监视风流汇合处瓦斯报警仪的工作情况。

正常排放，回风流瓦斯浓度不超过1%，超过1.5%算违章排放。

发现瓦斯浓度超过 1.5%时，应立即减少或停止向瓦斯聚积区供风，待回风流瓦斯浓度降至1%以下时方可重新恢复工作，严禁“一风吹”。

7、启封密闭排放瓦斯时，应由救护队员携带氧气呼吸器、瓦斯检定器到密闭墙前检查瓦斯，如果密闭墙前瓦斯浓度超过1.0%，应采取措施向密闭地点供风，把瓦斯稀释到1%以下，只有当瓦斯不超过1%时方可用铜钎、铜锤等不产生火花工具启封密闭，并轻敲轻打，先启开一个小口检查瓦斯，如瓦斯不超过3.0%可全部揭开密闭，然后再由救护队员边检查瓦斯边接风筒逐段排放瓦斯，直至排完为止。
