数控加工模拟试题

  • 格式：doc
  • 大小：187.50 KB
  • 文档页数：21

数控加工工艺与编程模拟试题（1）一、单项选择题（选择正确的答案，将字母代号填入括弧内，每题1分，共40分）1. 数控装置将所收到的信号进行一系列处理后，再将其处理结果以（）形式向伺服系统发出执行指令。

(A) 输入信号 (B) 脉冲信号 (C) 位移信号 (D) 反馈信号2. ISO标准规定绝对尺寸方式的指令为（）。

(A) G90 (B) G91 (C) G92 (D) G983. 加工程序段的结束部分常用（）表示。

(A) M02 (B) M30 (C) M00 (D) LF4. 在现代数控系统中系统都有子程序功能，并且子程序（）嵌套。

（A）只能有一层（B）可以有限层（C）可以无限层（D）不能5. 刀具远离工件的运动方向为坐标的（）方向。

(A) 左 (B) 右 (C) 正 (D) 负6. 数控系统常用的两种插补功能是（）。

(A)直线插补和圆弧插补 (B)直线插补和抛物线插补(C)抛物线插补和圆弧插补 (D) 螺旋线插补和抛物线插补7. 脉冲当量是数控机床数控轴的位移量最小设定单位，在下列脉冲当量中如果选用（），则数控机床的加工精度最高。

(A) 0.001mm/脉冲 (B) 0.1mm/脉冲 (C) 0.005mm/脉冲 (D) 0.01mm/脉冲8. 程序结束并且光标返回程序头的代码是（）。

(A) M00 (B) M02 (C) M30 (D) M039. 滚珠丝杠副消除轴向间隙的目的主要是（）。

(A) 减少摩擦力矩 (B) 提高使用寿命 (C) 提高反向传动精度 (D) 增大驱动力矩10. 测量反馈装置的作用是为了（）。

(A) 提高机床的定位精度 (B) 提高机床的使用寿命(C) 提高机床的安全性 (D) 提高机床的灵活性11. 数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用（）的原则编写程序。

(A) 刀具固定不动，工件移动 (B)工件固定不动，刀具移动(C) 由机床运动方式定 (D) A或B12. 适宜加工形状特别复杂（如曲面叶轮）、精度要求较高的零件的数控机床是（）类机床。

(A) 两坐标轴 (B) 三坐标轴 (C) 多坐标轴 (D) 2.5坐标轴13、通过（）操作，可以检验程序编制的正误，并且避免发生机床加工时的碰撞现象。

(A) 程序段选择执行 (B) 空运行校验 (C) 返回参考点 (D) 手工输入程序14. 数控机床的数控装置包括（）。

(A) 控制介质和光电阅读机 (B) 伺服电机和驱动系统(C) 信息处理和输入输出装置 (D) 位移、速度检测装置和反馈系统15. 球头铣刀的球半径通常（）加工曲面的曲率半径。

(A) 大于 (B) 小于 (C) 等于 (D)大于或等于16. 数控加工中心与普通数控机床的主要区别是（）。

(A) 一般具有三个数控轴 (B) 有刀库，在加工过程中由程序自动选用和更换(C) 能完成钻、扩、铰、铣、镗等加工功能 (D) 主要用于箱体类零件的加工17. 刀具长度补偿值的地址用（）。

(A)D (B)H (C)R (D)J18. 数控加工中，下列划分工序的方法中错误的是（）。

(A) 按所用刀具划分工序 (B) 以加工部位划分工序(C) 按粗、精加工划分工序 (D)按不同的机床划分工序19、辅助功能M05代码表示（）。

(A) 程序停止 (B) 主轴停止 (C) 换刀 (D) 切削液开20. 在编程中，为使程序简洁，减少出错几率，提高编程工作的效率，总是希望以（）的程序段实现对零件的加工。

(A) 最多 (B) 较多 (C) 最少 (D) 较少21. 数控铣床正确的开机顺序是（）(A) 开机床电源开关——开数控电源开关——电、液、气开关的常规检查(B) 开数控电源开关——开机床电源开关——电、液、气开关的常规检查(C) 电、液、气开关的常规检查——开机床电源开关——开数控电源开关22. 按照机床运动的控制轨迹分类，加工中心属于（）。

(A) 直线控制 (B) 点位控制 (C) 远程控制 (D) 轮廓控制23. 长V型块对圆柱定位，可限制工件的（）自由度。

(A) 五个 (B) 四个 (C) 三个 (D) 二个24. 下列形位公差符号中（）表示圆柱度形状公差。

25. 工件的一个或几个自由度被不同的定位元件重复限制的定位称为（）。

(A) 不完全定位 (B) 完全定位 (C) 过定位 (D) 欠定位26. 在磨一个轴套时，先以内孔为基准磨外圆，再以外圆为基准磨内孔，这是遵循（）的原则。

(A) 互为基准 (B) 基准统一 (C) 自为基准 (D) 基准重合27. 光栅尺是（）。

(A) 一种数控系统的功能模块(B) 一种准确的直接的测量位移的工具(C) 一种能够间接检测直线位移的伺服系统反馈元件(D) 一种能够间接检测直线位移或角位移的伺服系统反馈元件28. 将钢加热到发生相变的温度，保温一段时间，然后缓慢冷却到室温的热处理叫（）。

(A) 调质 (B) 回火 (C) 正火 (D) 退火29. 数控机床配置自动测量系统可以测量工件的坐标系、工件的位置度以及（）(A) 粗糙度 (B) 尺寸精度 (C) 圆柱度 (D) 机床定位精度30. 切削时的切削热大部分由（）传散出去。

(A) 空气 (B) 工件 (C) 刀具 (D) 切屑31. HRC表示（）(A) 布氏硬度 (B) 洛氏硬度 (C) 维氏硬度 (D) 硬度32. 非模态代码是指（）(A)一经在一个程序段中指定，直到出现同组的另一个代码时才失效(B)有续效作用的代码(C)只在写有该代码的程序段中有效(D) 不能独立使用的代码33. 选择粗加工切削用量时，首先应选择尽可能大的（），以减少走刀次数。

(A)主轴转速 (B) 进给速度 (C) 切削速度 (D) 背吃刀量34. 刀具起点在（-40，0），法向切入（-20，0）点，切一个Φ40的整圆工件，并法向切出返回（-40，0）点，根据下图中的刀具轨迹判断，正确的程序是（）。

(A) …… (B) ……N010 G90 G00 X-40.0 Y0 ; N010 G90 G00 X-40.0 Y0;N020 G01 X-20.0 Y0 F200.0; N020 G90 G01 G41 X-20.0 Y0 (D)01 F200.0;N030 G02 X-20.0 Y0 I20.0 J0; N030 G02 X-20.0 Y0 I20.0 J0;N040 G01 X-40.0 Y0; N040 G01 X-40.0 Y0;…………(C)…… (D) ……N010 G90 G00 X-40.0 Y0 ; N010 G90 G00 X-40.0 Y0;N020 G01 G41 X-20.0 Y0 (D)01 F200.0; N020 G90 G01 G41 X-20.0 Y0 (D)01 F200.0;N030 G02 X-20.0 Y0 I20.0 J0; N030 G02 X-20.0 Y0 I20.0 J0;N040 G01 X-40.0 Y0; N040 G01 G40 X-40.0 Y0;…………35. 数控机床采用刀具补偿后的优点有（）等。

(A) 可减少刀具磨损对加工精度的影响 (B) 方便编程和选择刀具(C) 方便机床操作 (D) 提高加工精度36. 程序编制后首件试切的作用是（）。

(A) 检验零件图样正确性 (B) 检验零件工艺方案的正确性(C) 检验程序单或控制介质的正确性，并检验是否满足加工精度要求(D) 检验数控穿孔带的正确性37. 对于箱体类零件，其加工顺序一般为（）。

(A) 先孔后面，基准面先行 (B) 先孔后面，基准面后行(C) 先面后孔，基准面先行 (D) 先面后孔，基准面后行38. 脉冲当量是（）。

(A) 相对于每一脉冲信号，步进电机所转过的角度(B) 相对于每一脉冲信号，传动丝杆所转过的角度(C) 对于每一信号，机床移动部件的位移量(D) 脉冲当量乘以进给传动机构的传动比就是机床部件位移量39. 对刀时，必须把刀具移动到（）。

(A) 工件坐标原点 (B) 机床坐标原点(C) 已知坐标值的对刀点 (D) 任何一点40. FANUC系统的孔加工循环功能加工底面光滑的沉孔时，可以采用（）指令。

(A) G80 (B) G82 (C) G81 (D) G84二、简答题（每小题6分，本题共30分）1.数控机床伺服系统分为几类？各有何特点？2.编程前进行工艺处理的目的是什么？工艺处理包括哪些内容？3.什么是数控机床的定位精度和重复定位精度？4.如下图所示零件，在外圆、端面、内孔加工后，钻Φ10孔，试计算以B面定位钻Φ10孔的工序尺寸及偏差。

5. 简述数控机床的闭环控制系统中检测环节的作用。

三、编制出下图的数控加工程序（毛坯尺寸200*140*30.5）。

（满分30分）数控加工工艺与编程模拟试题（2）一、单项选择题（选择正确的答案，将字母代号填入括弧内，每题1分，共40分）1. 机械零件的真实大小是以图样上的（）为依据。

（A）比例（B）公差范围（C）技术要求（D）尺寸数值2. 数控车床能进行螺纹加工，其主轴上一定安装了（）。

（A）测速发电机（B）脉冲编码器（C）温度控制器（D）光电管3. 在现代数控系统中系统都有子程序功能，并且子程序（）嵌套。

（A）只能有一层（B）可以有限层（C）可以无限层（D）不能4. 脉冲当量是数控机床数控轴的位移量最小设定单位，在下列脉冲当量中如果选用（），则数控机床的加工精度最高。

（A）0.001mm/脉冲（B）0.1mm/脉冲（C）0.005mm/脉冲（D）0.01mm/脉冲5. 数控系统常用的两种插补功能是（）。

（A）直线插补和圆弧插补（B）直线插补和抛物线插补（C）抛物线插补和圆弧插补(D) 螺旋线插补和抛物线插补6. 滚珠丝杠副消除轴向间隙的目的主要是（）。

（A）减少摩擦力矩（B）提高使用寿命（C）提高反向传动精度（D）增大驱动力矩7. 采用固定循环编程，可以（）。

（A）加快切削速度，提高加工质量（B）缩短程序的长度，减少程序所占内存（C）减少换刀次数，提高切削速度（D）减少吃刀深度，保证加工质量8. 夹紧力的方向应尽量垂直于主要定位基准面，同时应尽量与（）方向一致。

（A）退刀（B）振动（C）换刀（D）切削9. HRC表示（）（A）布氏硬度（B）洛氏硬度（C）维氏硬度（D）硬度10. 程序校验与首件试切的作用是（）。

（A）检查机床是否正常（B）提高加工质量（C）检验程序是否正确及零件的加工精度是否满足图纸要求（D）检验参数是否正确。

11. 机床夹具，按（）分类，可分为通用夹具、专用夹具、组合夹具等。

（A）专门化程度（B）驱动夹具工作的动力源（C）夹紧方式（D）使用机床类型12. 车削加工时的切削力可分解为主切削力F z、切深抗力F y和进给抗力F x，其中消耗功率最大的力是（）。

合集下载

数控加工工艺与编程模拟试题(1)

数控加工工艺与编程模拟试题(1)

《数控加工工艺与编程》模拟试题一、填空题(在下划线上填写正确的答案，每题2分，共 20 分)1. 切削用量是切削加工过程中切削速度 、进给量和 背吃刀量 的总称。

2. 主切削刃与基面的夹角称为 刃倾角 。

3. 选择粗加工切削用量时，首先应选择尽可能大的 背吃刀量 ，以减少走刀次数。

4. 按照机床运动的控制轨迹分类，加工中心属于 轮廓控制 。

5. 地址符和数字组成了数控加工程序的 程序字 。

6. 非模态代码是指该指令的有效范围为指令所在的 _ 程序段 。

7. 完全定位限制的独立自由度个数为 6 个。

8. 加工过程中，工件表面层若以冷塑性变形为主，则表面层产生 _冷作硬化 。

9. 加工外圆时若刀尖 低 于中心高，则刀尖附近的前角增大。

10. 工件较长时在可采用一夹 一顶 的装夹方式，以提高加工的工艺系统刚度。

二、判断题（在括号内认为正确的打√，错误的打×，每题2分，共20分） 1．数控铣床工作台向右移动时机床坐标值增大。

（ × ） 2．工艺尺寸链的封闭环不具有独立变化的特性。

（ √ ） 3．在同一台数控车上车端面和钻中心孔可视作2个工步。

（ √ ） 4．刀具的前角在必要时可以设计成负值，而后角通常不能为负值。

（ √ ） 5．车薄壁零件时，可采取轴向夹紧工件的方法。

（ √ ） 6．万能分度头只在铣分度和铣螺旋槽时才使用，所以它应属于专用夹具。

（ × ） 7．数控加工只适用于零件的批量小、形状复杂、经常改变形状且精度高的场合。

（ √ ） 8．图样标注为 020.0045.050--，若测得工件实际尺寸为50.0 ，则该尺寸为不合格。

（ √ ） 9．用加工中心镗孔时，工件上孔的位置精度主要由机床来保证。

（ √ ） 10．用键槽铣刀和普通平底立铣刀铣封闭式沟槽时，均不需事先钻好落刀孔。

（ × ）三、选择题（在括号内填写正确的答案选项，每小题2分，共20分） 1．下述刀具中，（ C ）的制造误差会直接影响加工精度。

数控加工工艺模拟考试题与参考答案

数控加工工艺模拟考试题与参考答案

数控加工工艺模拟考试题与参考答案一、单选题（共50题，每题1分，共50分）1、当工件的强度、硬度、塑性较大时，刀具耐用度( ).A、不变B、有时长有时短C、愈长D、愈短正确答案：B2、车床主轴有径向跳动，镗孔时会使工件产生( )。

A、圆度误差B、同轴度误差C、圆锥形D、尺寸误差正确答案：A3、钢为了提高强度应选用( )热处理。

A、淬火+回火B、正火C、回火正确答案：A4、加工箱体类零件时常采用一面两孔作为定位基准，这种方法一般符合( )A、基准统一原则B、基准重合原则C、互为基准原则D、自为基准原则正确答案：A5、加工外圆表面采用粗车→半精车→精车加工方案，一般能达到的经济精度为( )。

A、IT8～IT10B、IT5～IT6C、IT7～IT8正确答案：C6、根据分度盘和分度定位的相互位置配置情况，分度装置的基本形式有( )A、轴向分度B、直线分度C、转角分度D、万向分度正确答案：A7、在常用的典型夹紧机构中，扩力比最大的是( )。

A、偏心夹紧机构B、弹簧夹头C、螺旋夹紧机构D、斜楔夹紧机构正确答案：C8、在基面内测量的角度有( )A、主偏角和副偏角B、副后角C、刃倾角D、前角和后角正确答案：A9、确定工件在夹具中的位置是( )。

A、夹紧元件B、对刀——导向元件C、连接元件D、定位元件正确答案：D10、数控车床上用硬质合金车刀精车钢件时进给量常取( )。

A、0.5-0.8mm/rB、0.1-0.2mm/rC、0.2-0.4正确答案：B11、原始误差是指产生加工误差的“源误差”，即( )。

A、夹具误差B、刀具误差C、工艺系统误差D、机床误差正确答案：C12、普通车床的主参数是( )。

A、车床最大轮廓尺寸B、主轴与尾座之间最大距离C、床身上工件最大回转直径D、中心高正确答案：C13、夹紧机构直接影响到( )。

A、加工效率B、工人劳动强度C、操作安全D、加工质量正确答案：C14、工件以外圆定位时起定位作用的支承有( )。

中级数控铣工加工中心操作工模拟试题3

中级数控铣工加工中心操作工模拟试题3

中级数控铣工/加工中心操作工模拟题一、选择题（第1题～第80题,选择一个正确的答案,将相应的字母填入题内的括号中，每题1分，满分8０分）1.职业道德修养属于( ）。

A. 思想品德的修养ﻩﻩB. 个人文化的修养Ｃ. 个人性格的修养ﻩD．专业技能的素养２．职业道德是指()。

A．人们在履行本职工作中所应遵守的行为规范和准则Ｂ.人们在履行本职工作中所确立的奋斗目标C．人们在履行本职工作中所确立的价值观D. 人们在履行本职工作中所遵守的规章制度3．职业道德建设中,你认为正确的做法是（）。

A. 风来一阵忙，风过如往常B. 常抓不懈、持之以恒C．讲起来重要,干起来次要Ｄ. 生产好了,职业道德建设自然也好４. 职业道德建设与企业的竞争力的关系是（)。

A. 源泉与动力关系ﻩﻩB．互不相关Ｃ. 相辅相承关系 D. 局部与全局关系5. 强化职业责任是（)职业道德观范的具体要求。

A．爱岗敬业ﻩ B. 诚实守信C. 勤劳节俭Ｄ. 团结协作６.加工模具一般可选用（）。

Ａ. 数控铣床ﻩﻩB.加工单元C. 数控车床ﻩﻩD．加工中心7.用水平仪检验机床导轨的直线度时,若把水平仪放在导轨的右端,气泡向左偏2格;若水仪放在导轨的左端，气泡向右偏２格,则此导轨是（）状态。

Ａ. 中间凸Ｂ. 中间凹Ｃ. 不凸不凹ﻩﻩD．扭曲８.用游标卡尺测量孔径时，若量爪测量线不通过中心,则卡尺读数值比实际尺寸( )。

A. 大ﻩB. 一样ﻩC. 小D．不一定９.加工中心机床每次开机回归参考零点的目的不是为了( )。

A．将机床零点赋给工作原点ﻩB. 消除各轴的间隙C.机床回归到机械零点ﻩＤ．准备换刀１0．标准可转位面铣刀直径为（）。

Ａ．φ1６０~φ6３０mmﻩ B.φ１6~φ16０mmC.φ16~φ630ｍｍﻩﻩD.φ１６~φ6３ｍm11．编程数控机床加工工序时,为了提高加工精度,采用( ）。

Ａ.精密专用夹具ﻩﻩB．一次装夹、多工序集中Ｃ. 流水线作业法ﻩD. 工序分数加工法12．读数值为0.０２mm的游标卡尺,当游标卡尺的读数为42.１8mm，游标上第9格刻线应对齐尺身上的第( )mｍ刻线。

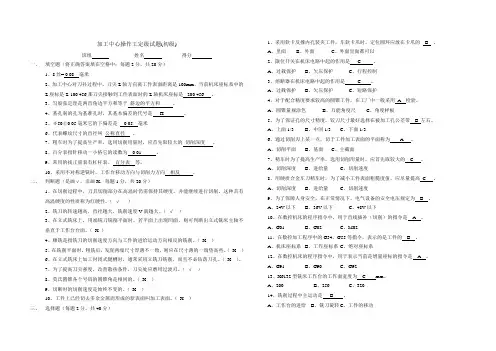

数控加工试题(有答案)

数控加工试题(有答案)

加工中心操作工定级试题(初级)班组姓名得分一、填空题（将正确答案填在空格中；每题2分，共20分）1、8丝= 0.08 毫米2、加工中心对刀补过程中，刀尖Z轴方向离工件表面距离是100mm，当前机床座标系中的Z座标是Z-100.456,那刀尖接触到工件表面时的Z轴机床座标是-200.456 。

3、勾股弦定理是两直角边平方和等于斜边的平方和。

4、基孔制的孔为基准孔时，其基本偏差的代号是H 。

5、φ50±0.05毫米它的下偏差是-0.05 毫米.6、代表螺纹尺寸的直径叫公称直径。

7、粗车时为了提高生产率，选用切削用量时，应首先取较大的切削深度。

8、百分表指针移动一小格它的读数为0.01 。

9、常用的找正量表有杠杆表、百分表等。

10、采用不对称逆铣时，工作台移动方向与切削力方向相反。

二、判断题（是画√，非画X，每题1分，共20分）1、在切削过程中，刀具切削部分在高温时仍需保持其硬度，并能继续进行切削。

这种具有高温硬度的性质称为红硬性。

（√）2、铣刀的转速越高，直径越大，铣削速度V就越大。

（√）3、在立式铣床上，用端铣刀铣削平面时，若平面上出现凹面，则可判断出立式铣床主轴不垂直于工作台台面。

（X ）4、顺铣是指铣刀的切削速度方向与工件的进给运动方向相反的铣削。

（X ）5、在铣削平面时，粗铣后，发现两端尺寸厚薄不一致，则应在尺寸薄的一端垫高些。

（X ）6、在立式铣床上加工封闭式键槽时，通常采用立铣刀铣削，而且不必钻落刀孔。

（X ）。

7、为了提高刀尖强度，改善散热条件，刀尖处应磨用过渡刃。

（√）8、莫氏圆锥各个号码的圆锥角是相同的。

（X ）9、切断时的切削速度是始终不变的。

（X ）10、工件上已经切去多余金属而形成的新表面叫加工表面。

（X ）三、选择题（每题2分，共40分）1、采用软卡反撑内孔装夹工件，车软卡爪时，定位圆环应放在卡爪的 B 。

A、里面B、外面C、外面里面都可以2、限位开关在机床电路中起的作用是 C 。
