闸式剪板机力学性能分析与优化

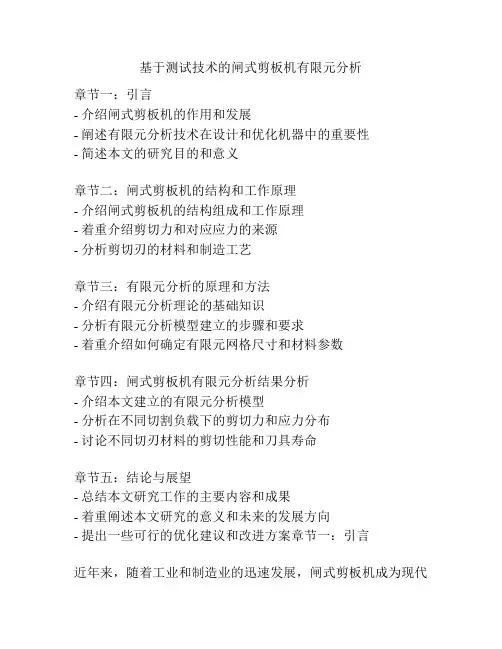

基于测试技术的闸式剪板机有限元分析章节一：引言- 介绍闸式剪板机的作用和发展- 阐述有限元分析技术在设计和优化机器中的重要性- 简述本文的研究目的和意义章节二：闸式剪板机的结构和工作原理- 介绍闸式剪板机的结构组成和工作原理- 着重介绍剪切力和对应应力的来源- 分析剪切刃的材料和制造工艺章节三：有限元分析的原理和方法- 介绍有限元分析理论的基础知识- 分析有限元分析模型建立的步骤和要求- 着重介绍如何确定有限元网格尺寸和材料参数章节四：闸式剪板机有限元分析结果分析- 介绍本文建立的有限元分析模型- 分析在不同切割负载下的剪切力和应力分布- 讨论不同切刃材料的剪切性能和刀具寿命章节五：结论与展望- 总结本文研究工作的主要内容和成果- 着重阐述本文研究的意义和未来的发展方向- 提出一些可行的优化建议和改进方案章节一：引言近年来，随着工业和制造业的迅速发展，闸式剪板机成为现代工业生产中使用最广泛的剪切设备之一。

闸式剪板机主要用于切割金属板材及其他坚硬物质，广泛应用于机械加工、汽车制造、道路和桥梁建设等领域。

同时，随着工业现场对生产质量和效率的要求不断提高，设计高效、精度高、寿命长的闸式剪板机成为工业制造企业的迫切需求。

为了提高闸式剪板机的性能和质量，有限元分析技术被越来越广泛地应用于机器的设计和优化。

有限元分析是一种基于应力分析理论原理的计算机辅助设计工具，可以以准确的方式分析物体内部受力情况和应力分布。

本文将通过有限元分析技术对闸式剪板机进行研究分析，揭示闸式剪板机内部剪切力和应力分布情况，为其优化设计提供参考。

本文将分为以下五个章节进行阐述。

首先，本章将介绍闸式剪板机的作用和发展，阐述有限元分析技术在设计和优化机器中的重要性，同时简述本文的研究目的和意义。

章节二：闸式剪板机的结构和工作原理闸式剪板机是一种利用闸门牵引系统将水压转换成力矩进行工作的机器。

它主要由底座、机架、传动系统、工作台、刀片和闸门系统组成。

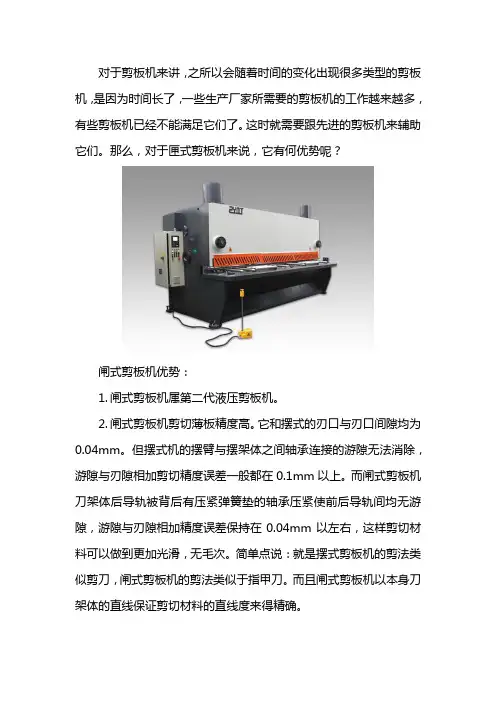

对于剪板机来讲，之所以会随着时间的变化出现很多类型的剪板机，是因为时间长了，一些生产厂家所需要的剪板机的工作越来越多，有些剪板机已经不能满足它们了。

这时就需要跟先进的剪板机来辅助它们。

那么，对于匣式剪板机来说，它有何优势呢？闸式剪板机优势：1.闸式剪板机属第二代液压剪板机。

2.闸式剪板机剪切薄板精度高。

它和摆式的刃口与刃口间隙均为0.04mm。

但摆式机的摆臂与摆架体之间轴承连接的游隙无法消除，游隙与刃隙相加剪切精度误差一般都在0.1mm以上。

而闸式剪板机刀架体后导轨被背后有压紧弹簧垫的轴承压紧使前后导轨间均无游隙，游隙与刃隙相加精度误差保持在0.04mm以左右，这样剪切材料可以做到更加光滑，无毛次。

简单点说：就是摆式剪板机的剪法类似剪刀，闸式剪板机的剪法类似于指甲刀。

而且闸式剪板机以本身刀架体的直线保证剪切材料的直线度来得精确。

3.闸式剪板机刀口使用寿命长。

由于闸式剪板机刀架体为上下直线运动，它的上、下刀面可以使用4面剪切，因而闸式剪板机刀片的使用寿命比摆式的高出一倍。

长久使命后刀架等闲产生疲软和变形，摆式剪板机因为刀架受力点和刀刃不在同一直线且距离较远。

让刀气象较为重大，造成剪切材料部分切口带毛边，而闸式剪板机因为油缸、刀架、刀刃在同一直线且作垂直于下刀刃举动不容易产生变形。

之所以会有那么多的优势是因为它与其他的剪板机进行了对比。

相比下它的优势才会更突出。

但它的出现也正是一些企业工厂所需要的，有了它企业工厂的生产才会变得更好，工作的效率以及生产的效率都有了大大的提高。

可以说是一件好事。

马鞍山市中亚机床制造有限公司是由现任董事长兼总经理许齐宝同志于2001年创立，企业前期在山东腾州机床总厂以厂房合作方式生产销售。

2001年受家乡镇府的诚挚邀请，回乡创业，并获得首块发展土地30亩，成立之初建厂房约3000平米，办公楼600平米，员工仅二十几人。

2002年正式生产销售，由于公司发展战略正确、服务到位，折弯机产品在市场上的推广一帆风顺，短短两年便出现供不应求！。

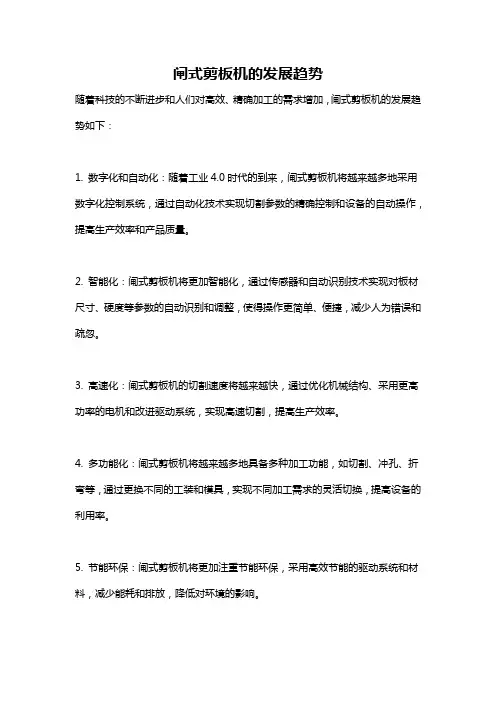

闸式剪板机的发展趋势
随着科技的不断进步和人们对高效、精确加工的需求增加，闸式剪板机的发展趋势如下：
1. 数字化和自动化：随着工业4.0时代的到来，闸式剪板机将越来越多地采用数字化控制系统，通过自动化技术实现切割参数的精确控制和设备的自动操作，提高生产效率和产品质量。

2. 智能化：闸式剪板机将更加智能化，通过传感器和自动识别技术实现对板材尺寸、硬度等参数的自动识别和调整，使得操作更简单、便捷，减少人为错误和疏忽。

3. 高速化：闸式剪板机的切割速度将越来越快，通过优化机械结构、采用更高功率的电机和改进驱动系统，实现高速切割，提高生产效率。

4. 多功能化：闸式剪板机将越来越多地具备多种加工功能，如切割、冲孔、折弯等，通过更换不同的工装和模具，实现不同加工需求的灵活切换，提高设备的利用率。

5. 节能环保：闸式剪板机将更加注重节能环保，采用高效节能的驱动系统和材料，减少能耗和排放，降低对环境的影响。

6. 自适应性：闸式剪板机将逐渐具备自适应能力，通过学习和适应不同的工件形状和材料，自动调整切割参数和工艺，提高加工的精度和效率。

总之，闸式剪板机的发展趋势是数字化、自动化、智能化、高速化、多功能化、节能环保和自适应性。

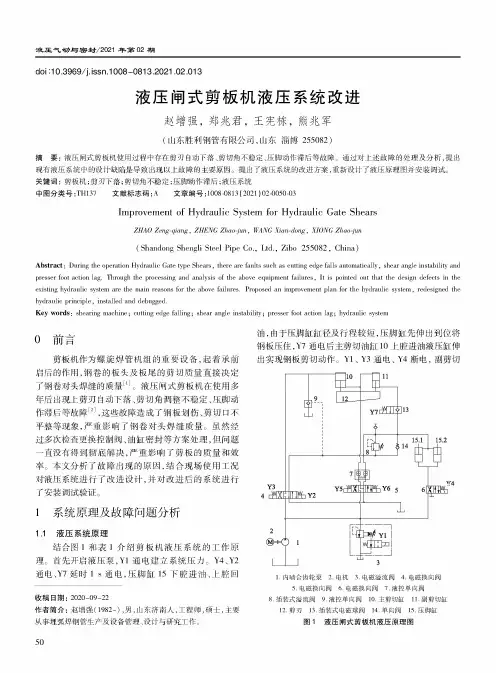

液压#动与/2021年第02期doi：10.3969/j.issn.1008-0813.2021.02.013液压闸式剪板机液压系统改进赵增强，郑兆君，王宪栋，熊兆军(山东胜利钢管有限公司，山东淄博255082)摘要：液压闸式剪板机使用过程中存在剪刃自动下落、剪切角不稳定、压脚动作滞后等故障。

通过对上述故障的处理及分析，提出现有液压系统中的设计是上故障的因。

提了液压系统的改进方案,重新设计了液压原理图并安％关键词：剪板机；下&剪切稳定;压动作滞后;液压系统中图分类号:TH137文献标志码:A文章编号:1008-0813(2021)02-050-03Improvemeni oO Hydraulic System for Hydraulic Gate ShearsZHAO Zeng-qiang,ZHENG Zhao-jun,WANG Xian-dong,XIONG Zhao-jun(Shandong Shengli Steel Pipe Co.,Ltd.,Zibo255082,China)Abstract:During the operation Hydraulic Gate type Shear/,thero are fault/such at cutting edge falls automatic o ily,shear angle instability and presses foot action laa.Through tie processing and analysis of tie above equipment failures,It is pointed out that the design defects in t/e existing hydraulic system are the main reasons for the above failures.Proposed an improvement plan for the hydraulic system,redesCned the hydraulic principle,installed and debugged.Key wordt:shearing machine；cutting edge falling；shear angle instability；presser foot action lag；hydraulic system0前言板机作为螺管机组的重要设备，起着■的作用，钢卷的板头及板尾的剪切直定了钢卷对的[1]%液压闸式剪板机在使用多上自动下落、剪切稳定、压动作障⑵，障造成了钢板、剪切：平，严重影响了钢卷对。

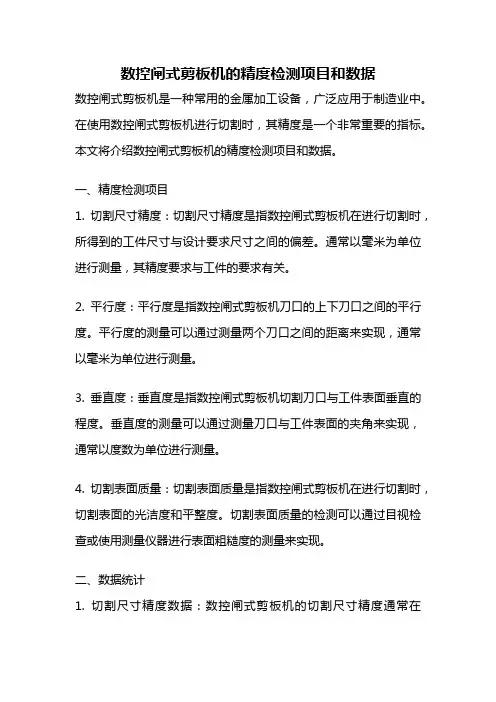

数控闸式剪板机的精度检测项目和数据数控闸式剪板机是一种常用的金属加工设备，广泛应用于制造业中。

在使用数控闸式剪板机进行切割时，其精度是一个非常重要的指标。

本文将介绍数控闸式剪板机的精度检测项目和数据。

一、精度检测项目1. 切割尺寸精度：切割尺寸精度是指数控闸式剪板机在进行切割时，所得到的工件尺寸与设计要求尺寸之间的偏差。

通常以毫米为单位进行测量，其精度要求与工件的要求有关。

2. 平行度：平行度是指数控闸式剪板机刀口的上下刀口之间的平行度。

平行度的测量可以通过测量两个刀口之间的距离来实现，通常以毫米为单位进行测量。

3. 垂直度：垂直度是指数控闸式剪板机切割刀口与工件表面垂直的程度。

垂直度的测量可以通过测量刀口与工件表面的夹角来实现，通常以度数为单位进行测量。

4. 切割表面质量：切割表面质量是指数控闸式剪板机在进行切割时，切割表面的光洁度和平整度。

切割表面质量的检测可以通过目视检查或使用测量仪器进行表面粗糙度的测量来实现。

二、数据统计1. 切割尺寸精度数据：数控闸式剪板机的切割尺寸精度通常在0.1mm以内，根据不同的需求可以进一步提高精度。

2. 平行度数据：数控闸式剪板机的平行度通常在0.2mm以内，保证刀口的平行度可以提高切割的精度和质量。

3. 垂直度数据：数控闸式剪板机的垂直度通常在0.3度以内，保证刀口与工件表面的垂直度可以提高切割的精度和质量。

4. 切割表面质量数据：数控闸式剪板机的切割表面质量通常要求表面平整度在0.5mm以内，表面粗糙度在Ra3.2以内，保证切割表面的光洁度和平整度。

三、结论数控闸式剪板机的精度检测项目包括切割尺寸精度、平行度、垂直度和切割表面质量。

根据需求的不同，其精度要求也有所不同。

通过对数据的统计分析，可以看出数控闸式剪板机在切割尺寸精度、平行度、垂直度和切割表面质量方面都有较高的精度要求，以保证切割的精度和质量。

在实际应用中，需要根据具体的工件要求进行精度检测，以确保数控闸式剪板机的正常运行和切割效果。

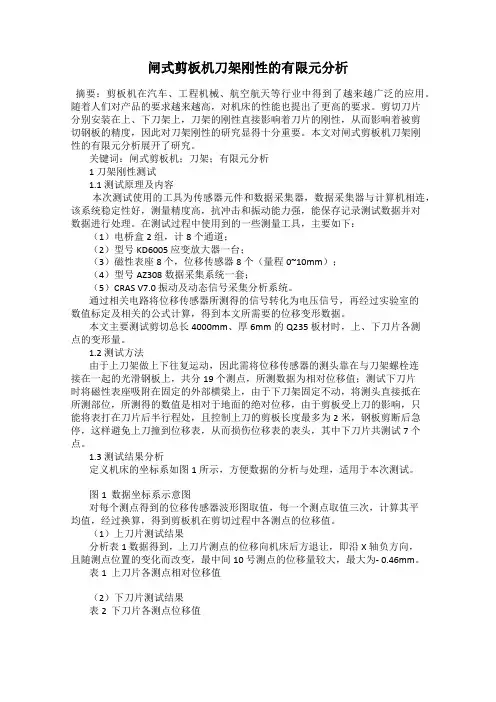

闸式剪板机刀架刚性的有限元分析摘要：剪板机在汽车、工程机械、航空航天等行业中得到了越来越广泛的应用。

随着人们对产品的要求越来越高，对机床的性能也提出了更高的要求。

剪切刀片分别安装在上、下刀架上，刀架的刚性直接影响着刀片的刚性，从而影响着被剪切钢板的精度，因此对刀架刚性的研究显得十分重要。

本文对闸式剪板机刀架刚性的有限元分析展开了研究。

关键词：闸式剪板机；刀架；有限元分析1 刀架刚性测试1.1 测试原理及内容本次测试使用的工具为传感器元件和数据采集器，数据采集器与计算机相连，该系统稳定性好，测量精度高，抗冲击和振动能力强，能保存记录测试数据并对数据进行处理。

在测试过程中使用到的一些测量工具，主要如下：（1）电桥盒2 组，计8 个通道；（2）型号KD6005 应变放大器一台；（3）磁性表座8 个，位移传感器8 个（量程0~10mm）；（4）型号AZ308 数据采集系统一套；（5）CRAS V7.0 振动及动态信号采集分析系统。

通过相关电路将位移传感器所测得的信号转化为电压信号，再经过实验室的数值标定及相关的公式计算，得到本文所需要的位移变形数据。

本文主要测试剪切总长4000mm、厚6mm的Q235 板材时，上、下刀片各测点的变形量。

1.2 测试方法由于上刀架做上下往复运动，因此需将位移传感器的测头靠在与刀架螺栓连接在一起的光滑钢板上，共分19 个测点，所测数据为相对位移值；测试下刀片时将磁性表座吸附在固定的外部横梁上，由于下刀架固定不动，将测头直接抵在所测部位，所测得的数值是相对于地面的绝对位移，由于剪板受上刀的影响，只能将表打在刀片后半行程处，且控制上刀的剪板长度最多为2 米，钢板剪断后急停，这样避免上刀撞到位移表，从而损伤位移表的表头，其中下刀片共测试7 个点。

1.3 测试结果分析定义机床的坐标系如图1所示，方便数据的分析与处理，适用于本次测试。

图1 数据坐标系示意图对每个测点得到的位移传感器波形图取值，每一个测点取值三次，计算其平均值，经过换算，得到剪板机在剪切过程中各测点的位移值。

QC11Y-20×6000液压闸式剪板机技术方案一、性能特点：1、本机采用框式钢板焊接结构，振动时效消除应力，具有良好的刚性和稳定性；2、设有刃口间隙调整装置，迅速、准确、方便；3、H13刀片，使用寿命长，大大提高剪切效果；4、刀架定位采用滚动导轨，消除导轨间隙，实现无间隙运行，提高剪切质量。

上刀架采用内倾结构，便于落料，并能提高工作的精度；5、设有伺服电动后挡料，数控系统直观地控制后挡料的位置；6、采用先进的集成式液压系统，气动联动回程，工作平稳可靠、强度高、刚性好。

二、机器的参数：1、可剪板厚20mm2、可剪板宽6000mm3、被剪板料强度450N/mm²4、剪切角0.5~3 º5、刀片长度6150mm6、剪切次数5~14次/min7、后挡料范围20-1000mm8、主电机功率45KW（220V 50HZ）9、外形尺寸6660*3000*3140mm (L*W*H）10、产品重量：40T三、机器的主要部分及结构说明：1、机架：由钢板焊接成框型结构，焊后经振动时效处理，具有良好的刚性和稳定性，两油缸安装在固定机架的两侧顶端，驱动上刀架上下往复运动；工作台面上设有辅助刀架，便于下刀架作微量调节，工作台面上装有送料球，操作方便。

上刀架的导向为滚动导轨，安装在前支承轴上的蝶形弹簧经预压使滚动导轨的间隙得以消除，从而达到无间隙运行，机床精度得以保证和提高。

2、刃口间隙调整装置装在刀架后上方的支承辊为偏心轴，调节偏心轴旋转，使刀架向前或向后摆动，从而达到上下刀片间隙的调整。

机床装有刻度盘，该刻度盘上的数值为被剪板料的厚度，用户可按板厚在刻度盘直接读取。

3、压料装置由安装在机架前横梁上的一组压料缸组成，压料油缸进入压力油后，压料头在克服弹簧的拉力后下压，压紧板料，在剪切完成后借助于弹簧拉力复位。

压料力的大小随被剪板料的厚度而增减。

4、后挡料后挡料：装在上刀架的横板下方，随上刀架上下运动，后挡料的调节由伺服电机驱动，在操作面板上设置后挡料数值，即可达到后挡料板的前后位置调节。

闸式剪板机应用中的特点
闸式剪板机应用中的特点
剪板机的紧要作用是给金属加工，因此剪板机在工业领域中的使用比较广泛。

剪板机之所以能够广泛应用于工业领域是由于剪板机的应用优势比较多。

接下来，就来为大家简单的讲解一下剪板机的应用优势有哪些。

为您解析液压闸式剪板机的优点：液压闸式剪板机如今在工厂内已经非常常见了，而液压闸式剪板机在剪板机浩繁系列当中的主流产品，通俗来说，液压闸式剪板机属于第二代液压剪板机，在技术与功能上都有很大的改进，自问世以来一直广受各大企业欢迎。

液压闸式剪板机与液压摆式剪板机相比具有剪切精度高、剪切角可调、刃口使用寿命长等优质特点，因而得到广泛应用。

液压闸式剪板机与常规产品相比，具有运用DTANG指令实现剪切角度的显示；实现刀口间隙的调整与后挡料位置的差补掌控；节能、降噪、掌控油温三大特点。

液压闸式剪板机相较于液压摆式剪板机，从剪切的角度、刀口的调整与后挡板的位置掌控以及主油泵的驱动技术，都有很大的改进。

液压闸式剪板机通过两只工作油缸上下腔油量快速调整实现剪切角度的调整，对于薄板，可接受较小的剪切角，使剪切速度加快，板材弯曲度减小；对于厚板，则要接受较大的剪切角。

剪切角度的信号采集自直线式位移传感器，将采集的模拟量信号通过扩展模块进
行模数转换后，再通过DTANG指令转换成角度值在触摸屏画面上形象地显示出来。

目前常规机床接受的是一般电机加定量泵的配置，只要机床开动，电机将一直在额定转速下运转，整个系统一直处于做功状态，电能转换成无效的热能，直接导致平衡链机床的油温高、噪音大、用电量居高不下。

数控液压闸式剪板机说明书摘要：一、概述数控液压闸式剪板机二、产品特点及优势1.数控系统2.液压驱动3.闸式结构4.高精度剪切5.安全性能三、结构及工作原理1.主机结构2.剪切系统3.液压系统4.控制系统四、操作与维护1.操作步骤1) 开机准备2) 设定剪切参数3) 开始剪切4) 结束剪切2.维护与保养1) 定期检查2) 液压油更换3) 零部件保养五、故障排除与安全注意事项1.常见故障及处理方法2.安全操作提示3.紧急事故处理正文：一、概述数控液压闸式剪板机数控液压闸式剪板机是一种采用数控系统和液压驱动的高精度、高效率的板料剪切设备。

它具有闸式结构，能够实现连续剪切，广泛应用于金属加工、机械制造等行业。

二、产品特点及优势1.数控系统：采用先进的数控技术，实现精确剪切，提高产品加工精度。

2.液压驱动：采用液压传动，具有剪切力大、噪音低、振动小等特点。

3.闸式结构：闸式结构设计，使剪切过程更加稳定，保证剪切质量。

4.高精度剪切：采用高精度剪切刀具，确保剪切边缘平整，降低废品率。

5.安全性能：配置多重安全保护装置，确保操作人员的人身安全。

三、结构及工作原理1.主机结构：主机采用焊接结构，具有良好的强度和稳定性。

2.剪切系统：采用高精度剪切刀具，实现精确剪切。

3.液压系统：采用液压传动，为剪切提供强大的动力。

4.控制系统：采用先进的数控系统，实现精确剪切控制。

四、操作与维护1.操作步骤1) 开机准备：检查电源、液压油量、刀具等，确保设备正常。

2) 设定剪切参数：根据加工需求，设定剪切长度、厚度等参数。

3) 开始剪切：按下启动按钮，开始剪切。

4) 结束剪切：完成剪切后，按下停止按钮，结束剪切。

2.维护与保养1) 定期检查：定期检查设备运行状况，确保设备正常运行。

2) 液压油更换：定期更换液压油，保证液压系统正常运行。

3) 零部件保养：定期保养易损零部件，延长使用寿命。

五、故障排除与安全注意事项1.常见故障及处理方法：根据故障现象，查找原因并进行处理。

液压闸式剪板机液压系统解析与常见故障处理隋鹏发布时间：2021-09-10T09:17:07.932Z 来源：《中国科技人才》2021年第17期作者：隋鹏[导读] 在现代化发展不断加快的过程中，我国对于工业生产的重视程度逐渐增加，相关的仪器设备也是不断研发，液压闸式剪板机则是重要的设备之一。

中车长春轨道客车股份有限公司吉林省长春市 130000摘要：在现代化发展不断加快的过程中，我国对于工业生产的重视程度逐渐增加，相关的仪器设备也是不断研发，液压闸式剪板机则是重要的设备之一。

当前我国机床现场也开始广泛的使用数控闸式液压扳机进行生产，本文中即主要分析液压闸式剪板机液压系统中的各液压元器件的作用，同时对于液压的原理进行研究，并据此提出了液压系统常见的故障，针对这些故障找出解决措施。

一般的，针对闸式剪板机液压系统的故障主要是采取相应的方法进行针对，在此基础上合理的解决。

以下便对此进行具体的介绍分析，由此也为闸式剪板机液压系统的研究提供相应的参考。

关键词：液压闸式剪板机；液压系统；常见故障；处理分析；系统解析一、液压闸式剪板机液压元件的组成及作用简要分析液压闸式剪板机液压系统包含很多的液压元件，这些液压元件都是整个机器系统不可缺少的一部分，其中主要包括动力系统、执行系统、控制系统等，以下便针对这三种液压元件进行具体的分析研究。

1.1液压闸式剪板机动力系统概述一般的，液压闸式剪板机的主能源是由三相异步电动机通过联轴器来带动轴向柱塞泵旋转的，同时所使用的柱塞泵是定量的，即其中的流量是固定的，无法调节，本文中所介绍的液压动力系统定量泵的额定压力为31.5MPA，其上包含有7个柱塞以及7个滑靴，能够通过球面来进行铆合，并将之固定在回程盘上。

这便是液压闸式剪板机动力系统主能源的基本构造形式，除了主能源之外，动力系统还包含有辅助能源，辅助能源一般未长圆筒，且内部的构造往往是装有橡胶囊袋，囊袋内的气体为氮气，此处的额定压力与主能源相同，仍然为31.5MPA。

1．液压闸式剪板机比液压摆式剪板机剪切精度高:（1）. 以16*3200 液压摆式剪板机和液压闸式剪板机为例，摆式与闸式刃口设计间隙值均为小于6 丝，但摆式机的摆臂与摆架体之间轴承连接的游隙无法消除，游隙与刃隙积累剪切精度误差一般都在10 丝以上，而闸式剪板机刀架体后导轨被4 个大轴承支撑，前导轨被2 只背后有压紧弹簧的轴承压紧，使前后导轨间均无游隙，游隙与刃隙相加精度误差均保持在4 丝以下，因而剪切材料更加光滑，无毛刺。

（2）.摆式剪板机的刀架体本身就是弧形的，它是以弧线的点接触来保证剪切材料的直线度，而闸式剪板机刀架以相对于下刀刃作垂直直线运动以保证剪切板料扭曲变形小，直线度更精确。

（3）.摆式剪板机因为刀架受力点和刀刃不在同一直线且距离较远，长期工作后刀架容易产生疲劳和变形，让刀现象较为严重，造成剪切材料部分切口带毛边，而闸式剪板机因为油缸、刀架、刀刃在同一直线且作垂直于下刀刃运动不容易产生变形。

2．剪切角可调（1）．摆式剪板机剪切角度为固定角度，剪切速度不能调整；（2）．闸式剪板机通过调节两只工程油缸上下串连封闭腔油量快速调节实现角度调整：剪切角张大，剪切能力加大，剪切角减小，剪切速度加快，节省了电能和工作时间，板材弯曲度有效减小。

3．QC11Y 液压闸式剪板机矩形刀刃优势（1）.因为摆式剪板机刀架刀刃点工作时呈弧形运动，所以只能使用两面刀口的菱形刀片；而闸式剪板机刀架因为做垂直于下刃的直线运动，直接使用四面刃口的矩形刀片，丛而使刀刃的使用寿命提高1 倍。

（2）. 菱形刀片剪切板材容易造成板材麻花状扭曲，剪下的材料越窄越严重，而矩形刀片就能避免此缺陷4．油缸寿命:摆式剪板机所使用的内置式油缸半圆块难以润滑，且不易修理，而闸式剪板机工程油缸上下腔充油无需另外润滑，从而大大提高了使用寿命。

QC11Y 液压闸式剪板机结构性能：1．第二代液压闸式剪板机，是液压摆式剪板机的理想换代产品；2．机架采用闭式整体钢板焊接结构，经振动消除应力（精度保持性好）;3．采用先进的集成液压系统（故障少、易维修）、高压油管（易维修、好更换），布置简单，可靠性好，外形美观；4．采用三点支撑滚动导轨，消除支撑间隙，提高剪切精度；5．刃口间隙电动快速调整，液晶显示准确、方便；6．剪切角度液压电控无极调整：剪切角增大剪切能力增加（可适当超负荷剪切），剪切角减小剪切速度加快（剪薄板时每分钟可达8~20 次行程）．7．后挡料电动、液晶数显、点动微调，精确数显。

一种高效节能新型数控液压闸式剪板机顾忠新;胡智明;刘兴讯;李阳【摘要】针对数控闸式剪板机的发展趋势,介绍了一种高效节能新型闸式剪板机.主要介绍剪板机的结构特点和技术特点,并与原有JZK型数控闸式剪板机剪切效率进行对比分析与优化,为此新型闸式剪板机的设计与推广应用提供有益的技术参考.【期刊名称】《锻压装备与制造技术》【年(卷),期】2016(051)002【总页数】3页(P56-58)【关键词】闸式剪板机;剪切效率;高效节能;优化【作者】顾忠新;胡智明;刘兴讯;李阳【作者单位】济南铸造锻压机械研究所有限公司,山东济南250022;济南铸造锻压机械研究所有限公司,山东济南250022;北京恒聚化工集团有限责任公司,北京通州101109;济南铸造锻压机械研究所有限公司,山东济南250022【正文语种】中文【中图分类】TG315.5+5数控剪板机主要用于剪切定尺、切头、切尾、切边以及剪切金属板料的局部缺陷等。

通用型和高性能的剪板机广泛应用于航空、船舶、汽车、仪器仪表、农机、家用电器、轻工等各个行业[1-2]。

目前，市场上剪板机种类很多。

按刀架的运动轨迹可分为摆式剪板机和闸式剪板机；按传动方式可分为机械传动剪板机和液压传动剪扳机；按上刀与下刀安装形式可分为平刃剪板机和斜刃剪板机[3]。

在上述剪板机分类中，数控液压闸式剪板机以其特有的结构和性能特点得到越来越广泛的应用。

其工作原理为：剪板机通过液压系统驱动压料缸压紧钢板、主、副油缸直接驱动刀架上下运动，对刀架上的上刀片和固定在下刀座的下刀片调整合理的刀片间隙，对各种厚度的金属板材施加合理的剪切角和剪切力，使板材按所需尺寸断裂分离。

通过调查研究，目前国内剪板机与国外同类剪板机相比存在的最大缺陷是剪切频率低，能量损耗大。

目前，国内许多流水线急需剪切钢板厚度为1mm～6mm，剪切频率达到25～60次/min的数控闸式剪板机。

本文介绍一种采用新型液压系统设计的高效节能闸式剪板机，介绍其结构特点和技术特点，并与原有JZK型数控闸式剪板机剪切效率进行对比分析与优化，为此新型闸式剪板机的设计与推广应用提供有益的技术参考。

一、两者的用途不同：1、闸式剪板机的用途：用于汽车、拖拉机、机车车辆、船舶、电机、仪表等工业，对于各种高强度合金板的拉伸工作也适用。

2、摆式剪板机的用途：用于动力工业和航空等行业的金属薄板拉伸、弯曲、挤压、成形等工艺。

二、两者的特点不同：1、闸式剪板机的特点：（1）采用了整体焊接机架结构，并经振动时效处理，机床刚性好，精度高，精度保持性好。

（2）采用了三点支承轴滚动工导轨，上刀架在滚动导轨间作无间隙滚动，转动手轮即可调节刀片使用寿命。

（3）活动式刀片支座及四刃长刀片，方便调节刀片间隙均匀度，提高剪切质量，延长刀片使用寿命。

（4）采用了串联式油缸同步系统，机床受力均匀，通过调节串联油缸流量，可以很方便地调节剪切角，以适应不同剪切板厚的需要。

（5）采用了机动后挡料装置和电子记数器，方便调节后挡料位置。

2、摆式剪板机的特点：与普通剪板机相比，摆动式剪板机多采用斜刃剪切，由于结构简单、故障率低、剪切效率高和剪切后板料不发生弓形、翘曲、扭曲变形而得到广泛使用。

在剪切过程中，随着刀架做回转运动，摆动式剪板机剪切后角及剪切间隙会发生变化。

三、两者的构造不同：1、闸式剪板机的构造：闸式剪板机采用框架结构采用全钢焊接；四角八面直角导轨、精度高，刚性好，并采用液压预紧。

液压系统采用二通插装集成阀；整个系统采用；并可配置行程数显、光电保护装置及移动工作台（方便更换模具），闸式剪板机具有上滑块及下液压垫的双动功能，工作压力行程可在规定范围内按工艺要求调节，操作简便采用按钮集中控制。

2、摆式剪板机的构造：剪板机剪切后应能保证被剪板料剪切面的直线度和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。

剪板机的上刀片固定在刀架上，下刀片固定在工作台上。

工作台上安装有托料球，以便于板料的在上面滑动时不被划伤。

挡料用于板料定位，位置由电机进行调节。

压料缸用于压紧板料，以防止板料在剪切时移动。

护栏是安全装置，以防止发生工伤事故。

回程一般靠氮气，速度快，冲击小。

QC11Y系列液压闸式剪板机性能特点简介一、QC11Y系列液压闸式剪板机的特点：1．液压传动，焊接式刀架，机架整体焊接、坚固耐用。

使用蓄能器回程、平稳迅速。

2．刀架行程可根据剪切板料宽度自行调节。

上、下刀各有四个刀口可翻转多次使用。

3．剪板压紧装置采用独立的压料缸，每个压料缸底部均有塑料垫脚以防划伤工件。

4．剪板机在剪板时可调整剪切角度，以防剪切工件扭曲变形。

5．后挡料采用T10数显控制系统，确保后挡料位移精度。

同时后挡料有反转功能，可使后挡料在剪长板工件时及时让开，避免了在剪板的过程中后挡料与板料之间的干涉。

二、机床的基本参数AMDJC整机采用全钢焊接结构(墙板、工作台、刀架体均二次回火，消除应力)。

焊接部位振动消除应力，具有很好的刚性与稳定性。

二、先进的技术与工艺1、本机属第二代液压剪板机。

采用先进的液压集成阀块。

结构紧凑，减少管路连接，提高了系统的可靠性与易维修性。

2、串联油缸使机床在剪切时，剪切角不会变动。

3、三点支承滚动导轨，消除支承间隙，提高剪切精度。

4、蓄能器回程平稳、迅速。

5、矩形刀片，四个刃口均可使用，寿命长。

6、刀片间隙手轮调整，准确、迅速、方便。

7、剪切角可调，减少板料扭曲变形。

8、上刀架采用内倾结构，便于落料，并提高板材的剪切精度。

可分段剪切（调整液晶显示时间）。

9、电动后挡料、位置显示器，方便又准确。

10、滚动托料棍，减少板料划伤，并可减少摩擦阻力。

11、油缸：45号钢调质处理，内孔精镗、挤压。

12、活塞杆：45号钢调质处理，外圆镀镍磷。

五、设备质量保证体系我公司已通过ISO9001-2000国际质量管理体系认证，从用户需要出发，对质量进行全面管理，包括与产品质量有关的各顶工作。

在销售与用户签订合同以前，销售必须详细提供用户的要求及各种相关信息，作为合同评审的依据。

（一）销售、生产、技术、质检、供应进行合同评审，是否能达到用户求，并能使用户满意，只有这样，才能和用户签订合同。
