钻孔工艺精度标准

2013-11百花园地法”的方法，以确保培养出真才实学的师范生。

3.落实就业指导工作根据学生自身的学习情况，让大学生明确自己适合从事什么样的职业，同时也让他们了解各种职业之间的差别及社会需求。

学校在搞好实习工作的同时，要千方百计搜集各种就业信息并及时进行公布，让大学生在最短的时间内了解职位的需求状况；同时利用各种资源，举办有针对性的招聘会，这就能够给大学生就业提供良好的平台。

总之，我们应该理性地面对师范生就业难现象。

一般来说，由于大学教育能够有效地增强大学生人力资本和社会适应能力，毕业后的学生经过一定时期的职业搜寻，成功就业的概率还是比较高的。

所以，即使一个学生毕业失业，也是暂时现象，我们不必过于担心。

（作者单位通化师范学院分院）•编辑徐婷一、划线的准确性首先应熟悉零件图、看清所有的尺寸要求，然后加工好工件的基准。

一般来说，基准的平面度以及和大端面的垂直度要≤0.02mm，相邻基准面的垂直度≤0.02mm。

按孔的位置尺寸要求，用高度游标尺划出所加工孔位置的中心线，要求所划线条清晰准确，没有分叉或多线。

由于划线的线条总有一定的宽度，而且划线的一般精度可达到0.05mm~0.15mm，所以划完线以后要使用游标卡尺或钢板尺进行检查。

但是很多学生不做划线后的检查，经常拿着划错线的工件进行钻孔，完全不能保证孔的位置精度。

特别是在技能高考的考场上，由于学生们心理紧张，担心工件不能按时完成，往往划完线后不进行检验急于钻孔，等到发现孔的位置超差较大时已经晚了，还会对后面的工件加工造成影响。

因此，要教育学生们养成划完线后进行检查的好习惯，最好对孔的位置做好记号，避免钻错位置。

二、样冲眼位置要准确及大小要合适刃磨合格的样冲，主要是保证样冲的顶角大约112度（冲的部分），高度为2mm~3mm，再往后磨角度大约为60度（保证不挡视线）。

规范打样冲眼的步骤，先打一小点，在十字中心线的不同方向仔细观察，样冲眼是否打在十字中心线的交叉点上，然后把样冲眼打正打圆打大，再检查样冲眼是否成倒圆锥且关于孔的十字中心交叉点中心对称，最后把样冲眼用力打正打圆打大（大于φ3mm 钻头的横刃）以便准确落钻定心。

版本1 总则1.0.1 本标准适用于中建钢构天津公司加工厂各种零件的制孔作业。

1.0.2 本标准规定了钢结构制孔的一般工艺要求，当工艺文件无特殊规定时，均应按本规范本标准的各项规定执行。

1.0.3 本标准参考规范如下:《钢结构工程施工质量验收规范》GB50205-20012 一般规定2.0.1 制孔通常有钻孔和冲孔两种方法。

钻孔是钢结构制造中普遍采用的方法，能用于几乎任何规格钢板、型钢的孔加工。

2.0.2 钻孔的原理铣削，孔的精度高，对孔壁损伤较小。

冲孔在钢结构制造中较少采用。

2.0.3 型钢截面小于1250mm，翼缘板宽度小于600mm的钻孔采用FICEP三维数控钻孔。

3 工作前的准备3.0.1 认真阅读工艺文件，了解其技术要求。

3.0.2 了解所用钻床的机械性能，加工能力与适用范围。

3.0.3 检查机床各部位是否运转正常，空车试运转，确定升降及转动都能正常工作，并应按规定对个油孔及润滑部位加注润滑油。

3.0.4 按工艺文件的规定，准备好需要的钻模、钻头及必用的工、卡量具等。

3.0.5 麻花钻头应根据所加工工艺材质的软硬程度进行正确的刃磨，顶角必须与钻头轴线对称，两切刃要长度一致。

3.0.6 保证工作台面平整，工作场地应清洁、有序，工作中要严格地执行安全操作规程。

3.0.7 使用磁力钻进行工作时，应穿戴好防护用具，检查电源，再接电源进行空转，待一切正常后方可施钻。

4 钻孔操作工艺及施工要求4.0.1 划线钻孔前先在构件上划出孔的中心和直径，孔中心的冲眼应大而深，在钻孔时作为钻头定心用，划线工具一般用划针和钢尺。

先试钻，确定中心后再开始钻孔。

4.0.2 为提高钻孔效率，可将数块钢板重叠起来一齐钻孔，重叠板边必须用夹具夹紧或点焊固定。

板厚和重叠板钻孔时要检查平台的水平度，以防止孔的中心倾斜。

4.0.3 使用钻模钻孔时应首先对照工艺文件检查其模板的孔距位置与孔径是否正确，拭擦其基准面，使构件待加工孔的中心线与模板中心线对正，其偏差不得大于0.2mm后方可开始钻孔。

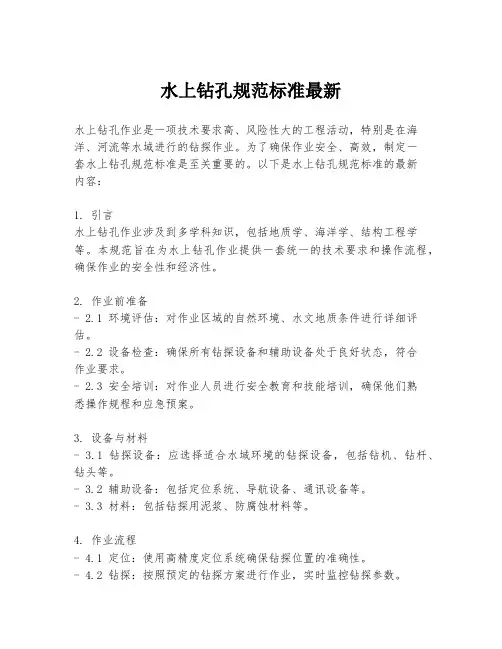

水上钻孔规范标准最新水上钻孔作业是一项技术要求高、风险性大的工程活动，特别是在海洋、河流等水域进行的钻探作业。

为了确保作业安全、高效，制定一套水上钻孔规范标准是至关重要的。

以下是水上钻孔规范标准的最新内容：1. 引言水上钻孔作业涉及到多学科知识，包括地质学、海洋学、结构工程学等。

本规范旨在为水上钻孔作业提供一套统一的技术要求和操作流程，确保作业的安全性和经济性。

2. 作业前准备- 2.1 环境评估：对作业区域的自然环境、水文地质条件进行详细评估。

- 2.2 设备检查：确保所有钻探设备和辅助设备处于良好状态，符合作业要求。

- 2.3 安全培训：对作业人员进行安全教育和技能培训，确保他们熟悉操作规程和应急预案。

3. 设备与材料- 3.1 钻探设备：应选择适合水域环境的钻探设备，包括钻机、钻杆、钻头等。

- 3.2 辅助设备：包括定位系统、导航设备、通讯设备等。

- 3.3 材料：包括钻探用泥浆、防腐蚀材料等。

4. 作业流程- 4.1 定位：使用高精度定位系统确保钻探位置的准确性。

- 4.2 钻探：按照预定的钻探方案进行作业，实时监控钻探参数。

- 4.3 取样：在钻探过程中，按照规范要求进行地质取样。

- 4.4 记录：详细记录钻探过程中的各项数据和异常情况。

5. 安全与环保- 5.1 安全措施：制定严格的安全操作规程，确保作业人员和设备的安全。

- 5.2 环境保护：采取有效措施，减少作业对水域环境的影响。

6. 质量控制- 6.1 质量标准：明确钻探作业的质量要求，包括钻孔深度、孔径等。

- 6.2 质量检测：定期对钻探成果进行质量检测，确保符合标准。

7. 应急预案- 7.1 应急准备：制定详细的应急预案，包括设备故障、人员伤害等情况的应对措施。

- 7.2 应急演练：定期进行应急演练，提高作业人员的应急处理能力。

8. 作业后处理- 8.1 现场清理：作业结束后，对作业现场进行彻底清理，恢复环境原貌。

- 8.2 数据分析：对采集的数据进行分析，形成钻探报告。

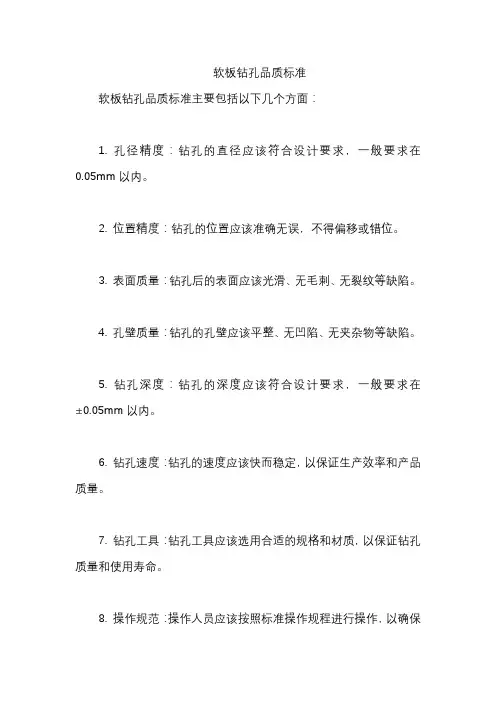

软板钻孔品质标准
软板钻孔品质标准主要包括以下几个方面：
1. 孔径精度：钻孔的直径应该符合设计要求，一般要求在0.05mm以内。

2. 位置精度：钻孔的位置应该准确无误，不得偏移或错位。

3. 表面质量：钻孔后的表面应该光滑、无毛刺、无裂纹等缺陷。

4. 孔壁质量：钻孔的孔壁应该平整、无凹陷、无夹杂物等缺陷。

5. 钻孔深度：钻孔的深度应该符合设计要求，一般要求在±0.05mm以内。

6. 钻孔速度：钻孔的速度应该快而稳定，以保证生产效率和产品质量。

7. 钻孔工具：钻孔工具应该选用合适的规格和材质，以保证钻孔质量和使用寿命。

8. 操作规范：操作人员应该按照标准操作规程进行操作，以确保
钻孔品质的稳定性和一致性。

以上是软板钻孔品质标准的主要内容，不同的产品和行业可能会有一些差异和特殊要求。

企业可以根据自身情况制定相应的标准，并通过质量控制和管理来确保产品的质量和竞争力。

以下为加工中心钻头钻孔参数，一起来了解一下吧。

扩展资料：加工中心高效钻孔：相对于数控加工中心的表面加工，孔加工要复杂的多，加工孔也要比加工内外表面更为困难。

虽然如此，钻孔加工依然是数控加工中心最为常用的加工方式之一。

采购加工中心作为加工设备的话，孔加工的方法技巧一定要烂熟于心。

数控加工中心常见的孔加工方式主要有：钻孔、绞孔、镗孔、拉孔等，其中钻孔和铰孔最为常用，这两种工艺几乎每个制造车间，生产厂家都可以应用到。

以小型高精的vmc650加工中心为例，钻孔、铰孔的工艺技巧需要重点掌握。

钻孔：钻孔之所以最为常用，那是因为这是在实心材料上加工孔的第一道工序。

钻孔加工有两种方式：一种是钻头旋转；另一种是工件旋转。

钻孔直径一般小于80mm，精度和准确度要求较高。

而两种钻孔方式产生的误差是不相同的。

在钻头旋转的钻孔方式中，由于切削刃不对称和钻头刚性不足而使钻头引偏时，被加工孔的中心线会发生偏斜或不直，但孔径基本不变；而在工件旋转的钻孔方式中则相反，钻头引偏会引起孔径变化，而孔中心线仍然是直的。

常用钻孔刀具有：麻花钻、中心钻、深孔钻等，VMC850加工中心最配备的是麻花钻。

铰孔：铰孔是孔的精加工方法之一，在生产中应用很广。

铰孔余量对铰孔质量的影响很大，余量太大，铰刀的负荷大，切削刃很快被磨钝，不易获得光洁的加工表面，尺寸公差也不易保证；余量太小，不能去掉上工序留下的刀痕，自然也就没有改善孔加工质量的作用。

一般粗铰余量取为0.35~0.15mm，精铰取为01.5~0.05mm。

铰孔时必须用适当的切削液进行冷却、润滑和清洗，以防止产生积屑瘤并及时清除切屑。

与磨孔和镗孔相比，铰孔生产率高，容易保证孔的精度；但铰孔不能校正孔轴线的位置误差，孔的位置精度应由前工序保证。

VMC850加工中心具有完备的切削冷却系统可以完美解决铰孔工艺，但是铰孔不宜加工阶梯孔和盲孔。

不同精度及不同毛坯的圆柱孔加工例：孔Φ25（0，+0.033），孔公差H8，麻花钻至孔Φ24.8，铰孔至Φ25（0，+0.033）孔Φ35（0，+0.062），孔公差H7，麻花钻Φ34.8，铰孔至Φ35（0，+0.062）Φ8（0，+0.018）,孔公差约H7-H8，中心钻定位，麻花钻至Φ6，粗镗至Φ7.5，精镗至Φ8（0，+0.018）1、钻削直径较大的孔（大于30mm）时，不宜用大钻头一次钻出，最好分多次钻削，即先用直径较小的钻头钻孔，再用较大直径钻头扩到所要求的尺寸。

基孔制选作基准的孔称为基准孔，基准孔代号H（下偏差值0，上偏差值正值）基轴制选作基准的轴称为基准轴，基准轴代号h（上偏差值0，下偏差值负数）外圆面加工1.粗车：主要作为外圆的预加工，除淬硬钢以外，各种零件的加工都适用。

当零件的外圆要求精度低、表面粗糙度较大时，只粗车即可。

2.粗车-半精车：用于各类零件上不重要的表面或非配合表面。

3.粗车-半精车-精车：精度更高4.粗车-半精车-磨削：用于加工精度稍高、粗糙度值较小、且淬硬的钢件外圆面，也可广泛地用于加工未淬硬的钢件或铸铁件。

平面加工方法未注公差等级GB/T1804-2000公差等级约IT10-IT14之间下面是赠送的励志的100句经典话，需要的朋友可以学习下，不需要的朋友可以下载后编辑删除！！谢谢！！【励志的话】平凡却无私的人啊千万不要抱怨命运的不公。

也许，命运只是用另一种方式偏爱着你那是因为善良的她想让你尽快长大感知人间悲喜，聆听世间哀乐。

虽然有时跌倒，有时失败但请记住跌倒不是失败，失败不是否定。

平凡却无私的人啊千万不要抱怨命运的不公也许，命运只是用透明的方式倾向与你那是因为，慈爱的她想让你尽早成熟看尽人间繁华，尝便世间甘苦。

虽然有时哭泣，有时逃避但请记住哭泣不是永久逃避不是永恒平凡却无私的人啊千万不要抱怨命运的不公也许，命运只是施舍于被它偏爱的人那是因为严厉的她不想让你溺爱长大，感受人们欢呼，享受世界鼓舞虽然有时悲愤，有时无助。

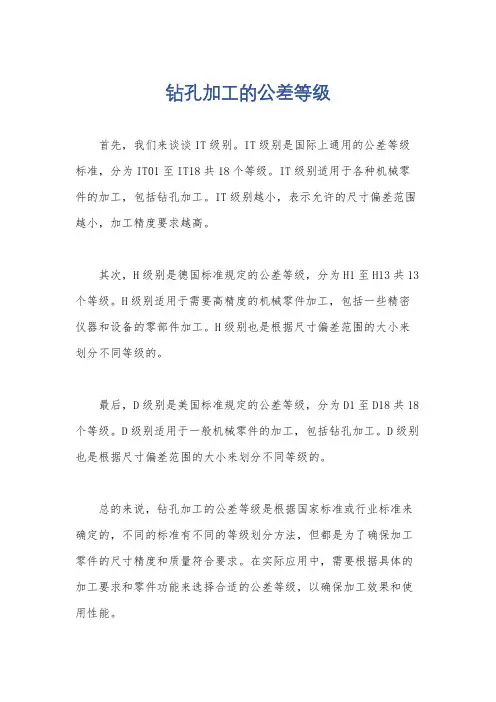

钻孔加工的公差等级
首先，我们来谈谈IT级别。

IT级别是国际上通用的公差等级标准，分为IT01至IT18共18个等级。

IT级别适用于各种机械零件的加工，包括钻孔加工。

IT级别越小，表示允许的尺寸偏差范围越小，加工精度要求越高。

其次，H级别是德国标准规定的公差等级，分为H1至H13共13个等级。

H级别适用于需要高精度的机械零件加工，包括一些精密仪器和设备的零部件加工。

H级别也是根据尺寸偏差范围的大小来划分不同等级的。

最后，D级别是美国标准规定的公差等级，分为D1至D18共18个等级。

D级别适用于一般机械零件的加工，包括钻孔加工。

D级别也是根据尺寸偏差范围的大小来划分不同等级的。

总的来说，钻孔加工的公差等级是根据国家标准或行业标准来确定的，不同的标准有不同的等级划分方法，但都是为了确保加工零件的尺寸精度和质量符合要求。

在实际应用中，需要根据具体的加工要求和零件功能来选择合适的公差等级，以确保加工效果和使用性能。

C ＯＣＣＵＰＡＴＩＯＮ2012 0894案例ASES浅述钻孔精度“六关”提高法文／阮强志所谓钻孔就是在实体材料上加工出孔的方法。

操作起来并不是很复杂，但要保证孔的形状精度、位置精度和尺寸精度并没那么容易。

一般来说，用普通的麻花钻在普通钻床上钻孔，其钻孔精度只能达到IT10～IT11，表面粗糙度为Ra 50～12.5μm。

按照钳工实习教学大纲的要求，中级钳工钻孔位置误差应小于±0.10mm，表面粗糙度为Ra 3.2μm；高级钳工的钻孔位置误差应小于±0.05mm，表面粗糙度为Ra 1.6μm。

因此，将普通手工钻孔的位置精度提高到小于±0.05mm、表面粗糙度为Ra 1.6μm，或者要钻出形状精度高，位置、尺寸精度高的孔不是件容易的事。

一、准确把握好“划线关”划线正确与否，是钻孔对错的关键。

因此，钻孔前，首先应熟悉图样要求。

加工好工件的基准；一般基准的平面度≤0.04mm，相邻基准的垂直度≤0.04mm。

按钻孔的位置尺寸要求，使用高度尺划出孔位置的十字中心线，要求线条清晰准确。

线条越细，精度越高。

由于划线的线条总有一定的宽度，而且划线的一般精度可达到0.25～0.5mm，所以划完线以后要使用游标卡尺进行检验。

如若学生对于划线后检验做得不够，拿着划错线的工件进行钻孔，则根本无法保证孔的位置精度。

因此，要教育学生养成划完线后进行检验的好习惯。

二、熟练掌握好钻头“刃磨关”钻头是钻孔好坏、精度高低的根本保证，选择钻头直径要合理，熟悉钻头的几何尺寸、熟练掌握钻头的手工刃磨方法是学生钻孔技能的基础。

1.标准麻花钻刃磨对于标准麻花钻要磨出一支理想的钻头，就要正确理解和判断钻头上的各种几何参数，如顶角、横刃斜角、前角、后角等。

刃磨的操作要领很多，教师辅导刃磨时要反复讲解并操作示范，在学生具有感性认识和理性认识的基础上，进行主切削刃刃磨练习，反复训练目测判断120°、60°、10～14°、55°等特定角度。

固体矿产钻孔质量标准
固体矿产钻孔质量标准是指对于固体矿产开采中所进行的钻孔工程，其质量应
符合一定的标准要求，以确保钻孔工程的顺利进行和矿产资源的有效开采。

固体矿产包括煤炭、铁矿石、铜矿石等，其钻孔质量标准对于矿产资源的开采和利用具有重要的意义。

首先，固体矿产钻孔质量标准应包括钻孔的直径、深度、倾角、位置精度等基
本要求。

钻孔的直径应符合设计要求，深度应满足矿产勘探和开采的需要，倾角和位置精度应符合地质勘探的要求，以确保钻孔能够准确地获取矿产资源的信息。

其次，固体矿产钻孔质量标准还应包括钻孔的钻进速度、钻进效率、钻孔壁面
的平整度等要求。

钻孔的钻进速度应符合设计要求，钻进效率应高，能够满足矿产开采的进度要求，钻孔壁面的平整度应满足后续工程施工的需要，以确保钻孔的质量和效果。

另外，固体矿产钻孔质量标准还应包括钻孔的强度、稳定性、密封性等要求。

钻孔的强度应能够满足岩层的钻进要求，稳定性应能够确保钻孔在钻进过程中不发生坍塌和变形，密封性应能够确保钻孔不受地下水和岩层渗透的影响，以确保钻孔的安全和可靠性。

最后，固体矿产钻孔质量标准还应包括钻孔设备和工艺的要求。

钻孔设备应符
合国家标准和行业规范，能够满足矿产勘探和开采的需要，钻孔工艺应科学合理，能够确保钻孔的质量和效果。

总的来说，固体矿产钻孔质量标准对于矿产资源的勘探和开采具有重要的意义，其标准要求应包括钻孔的基本要求、钻进要求、钻孔壁面要求、钻孔的强度稳定性要求、钻孔设备和工艺要求等内容，以确保钻孔工程的质量和效果。

同时，相关部门和企业应加强对固体矿产钻孔质量标准的研究和制定，不断提高固体矿产钻孔工程的质量水平，推动矿产资源的科学开发和利用。

不同精度及不同毛坯的圆柱孔加工
孔Φ35（0，+0.062），孔公差H7，麻花钻Φ34.8，铰孔至Φ35（0，+0.062）Φ8（0，+0.018）,孔公差约H7-H8，中心钻定位，麻花钻至Φ6，粗镗至Φ7.5，
精镗至Φ8（0，+0.018）
1、钻削直径较大的孔（大于30mm ）时，不宜用大钻头一次钻出，最好分多次钻
削，即先用直径较小的钻头钻孔，再用较大直径钻头扩到所要求的尺寸。

基孔制选作基准的孔称为基准孔，基准孔代号H （下偏差值0，上偏差值正值） 基轴制选作基准的轴称为基准轴，基准轴代号h （上偏差值0，下偏差值负数）
1. 粗车：主要作为外圆的预加工，除淬硬钢以外，各种零件的加工都适用。

当
零件的外圆要求精度低、表面粗糙度较大时，只粗车即可。

2. 粗车-半精车：用于各类零件上不重要的表面或非配合表面。

3. 粗车-半精车
-精车：精度更高
4. 粗车-半精车-磨削：用于加工精度稍高、粗糙度值较小、且淬硬的钢件外圆
面，也可广泛地用于加工未淬硬的钢件或铸铁件。

未注公差等级GB/T1804-2000公差等级约IT10-IT14之间。

钻孔加工五大关键问题钻头作为孔加工中常见的刀具，被广泛应用于机械制造中，特别是对于冷却装置、发电设备的管板和蒸汽发生器等零件孔的加工等，应用面尤为广泛和紧要。

一、钻削的特点钻头通常有两个主切削刃，加工时，钻头在回转的同时进行切削。

钻头的前角由中心轴线至外缘越来越大，越接近外圆部分钻头的切削速度越高，向中心切削速度递减，钻头的旋转中心切削速度为零。

钻头的横刃位于回转中心轴线相近，横刃的副前角较大，无容屑空间，切削速度低，因而会产生较大的轴向抗力。

假如将横刃刃口修磨成DIN1414中的A型或C型，中心轴线相近的切削刃为正前角，则可减小切削抗力，显著提高切削性能。

依据工件形状、材料、结构、功能等的不同，钻头可分为很多种类，例如高速钢钻头（麻花钻、群钻、扁钻）、整体硬质合金钻头、可转位浅孔钻、深孔钻、套料钻和可换头钻头等。

二、断屑与排屑钻头的切削是在空间狭窄的孔中进行，切屑必需经钻头刃沟排出，因此切屑形状对钻头的切削性能影响很大。

常见的切屑形状有片状屑、管状屑、针状屑、锥形螺旋屑、带状屑、扇形屑、粉状屑等。

钻削加工的关键——切屑掌控当切屑形状不适当时，将产生以下问题：①细小切屑堵塞刃沟，影响钻孔精度，降低钻头寿命，甚至使钻头折断（如粉状屑、扇形屑等）。

②长切屑缠绕钻头，拦阻作业，引起钻头折损或阻拦切削液进入孔内（如螺旋屑、带状屑等）。

如何解决切屑形状不适当的问题：①可分别或联合接受增大进给量、断续进给、修磨横刃、装断屑器等方法改善断屑和排屑效果，除去因切屑引起的问题。

②可使用专业的断屑钻头打孔。

例如：在钻头的沟槽中加添设计的断屑刃将切屑打断成为更简单清除的碎屑。

碎屑顺畅地沿着沟槽排出，不会发生在沟槽内堵塞的现象。

因而新型断屑钻获得了比传统钻头流畅很多的切削效果。

同时短碎的铁屑使冷却液更简单流至钻尖，进一步改善了加工过程中的散热效果和切削性能。

而且由于新增的断屑刃穿了钻头的整个沟槽，经过多次修磨之后仍旧能够保持其形状和功能。

钻孔灌注桩质量标准一、原材料1、水泥：PO42.5级及以上普通硅酸盐水泥。

进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合《通用硅酸盐水泥》（GB175）的规定。

2、砂：中砂或粗砂，含泥量不大于5%。

其质量应符合《普通混凝土用砂质量标准及检验方法》（JGJ52）的规定。

3、石：粒径为5～31.5mm的碎石或卵石，含泥量不大于5%。

其质量应符合《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ53）的规定。

4、水：饮用水。

如使用非饮用水，应经过试验，不得含有影响水泥正常硬化的有害杂质。

5、钢筋：结构用钢筋和预应力钢筋等，应具有产品质量保证书和试验报告单，并按现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499）等的规定抽取试样进行检验。

6、钢绞线：应按《预应力混凝土用钢绞线》（GB/T5224）规定进行检验。

7、外加剂：根据施工需要通过试验确定。

8、掺合料：根据施工需要通过试验确定。

二、钻孔灌注桩施工工艺流程测量放样→设置护筒→钻机就位→钻进成孔→质量检测→下钢筋笼→灌注混凝土→质量检测→资料整理。

三、成桩质量标准1、桩体质量检测应符合下列规定：混凝土抗压强度试验应符合《混凝土抗压强度试验方法》（GBJ81）的规定；桩身混凝土抗压强度应符合设计要求。

低应变动力检测应按《基桩低应变动力检测规程》（JGJ/T93）的规定执行；桩身完整性应符合设计要求。

2、单桩承载力检测应符合下列规定：静载试验应按《基桩静载试验方法》（JGJ94）的规定执行；桩的竖向极限承载力应符合设计要求。

抗拔试验应按《基桩抗拔试验方法》（JGJ94）的规定执行；抗拔承载力应符合设计要求。

3、桩位偏差应符合下列规定：垂直于线路中心线方向（允许偏差值线路中心线方向为±50mm）；顺线路方向（允许偏差值为±20mm）；群桩基础的边桩（允许偏差值±100mm）；单排桩基础的边桩（允许偏差值±100mm）。
