基础知识SMT基础知识SMT(Surface Mounted Technology)是目前电子组装行业最流行的技术和工艺。
SMT有什么特点:电子产品组装密度高，体积小，重量轻。
贴片元器件的体积和重量只有传统插件的1/10左右。
一般采用SMT 后，电子产品体积会缩小40%~60%，重量会减轻60%~80%。
可靠性高，抗振能力强。
焊点不良率低。
良好的高频特性。
减少了电磁和射频干扰。
易于实现自动化，提高生产效率。
成本降低30%-50%。
节省材料、能源、设备、人力、时间等。
为什么要用SMT:电子产品追求小型化。
过去用的打孔插件，并不能减少电子产品的功能，让电子产品更齐全。
所用的集成电路(IC)没有冲压元件，特别是大规模、高集成度的IC，不得不采用表面贴装元件，进行批量生产和自动化。
制造商应以低成本和高产量生产高质量的产品，以满足客户需求，并加强开发具有市场竞争力的电子元件。
随着集成电路(IC)的发展和半导体材料的多种应用，电子技术革命势在必行，追逐SMT工艺流程的国际潮流——双面组装工艺A:来料检验、PCB的A面丝印焊膏(点胶)、烘干(固化)、A面回流焊、清洗、翻板、PCB的B面丝印焊膏(点胶)、烘干和回流焊(B:来料检验、PCB的A面丝印焊膏(点胶)、烘烤(固化适用于PCB板A面回流焊和B面波峰焊。
在组装在PCB B侧的SMD 中，当只有SOT或SOIC(28)引脚在下方时，应采用这种工艺。
助焊剂产品的基本知识。
表面贴装用助焊剂的要求:残留在基板上的助焊剂残渣具有一定的化学活性，热稳定性好，润湿性好，能促进焊料的膨胀，对基板无腐蚀性，可清洗性好的氯含量在0.2%(W/W)以下。
二。
通量的作用。
焊接过程:预热/开始熔化焊料/形成焊料合金/形成焊点/固化焊料。
作用:辅助传热/去除氧化物/减少表面力/防止再氧化。
描述:溶剂蒸发/被加热，助焊剂覆盖基板和焊料。
表面，使传热均匀/释放活化剂与基板表面的离子氧化物反应，去除氧化膜/使熔融焊料的表面力变小，润湿良好/覆盖高温焊料表面，控制氧化提高焊点质量。

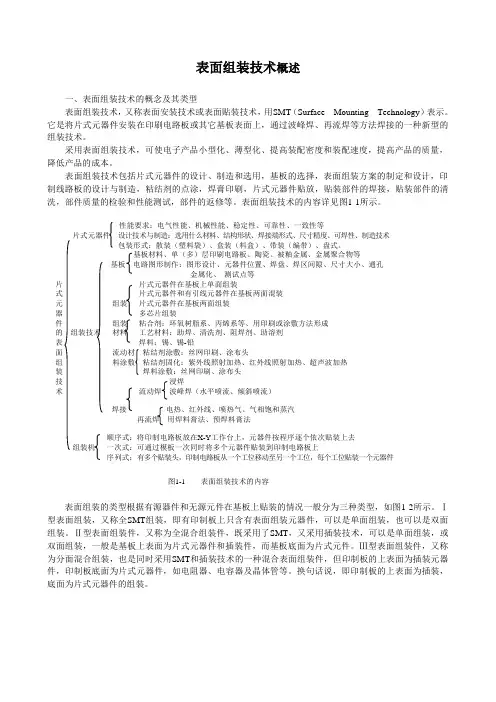

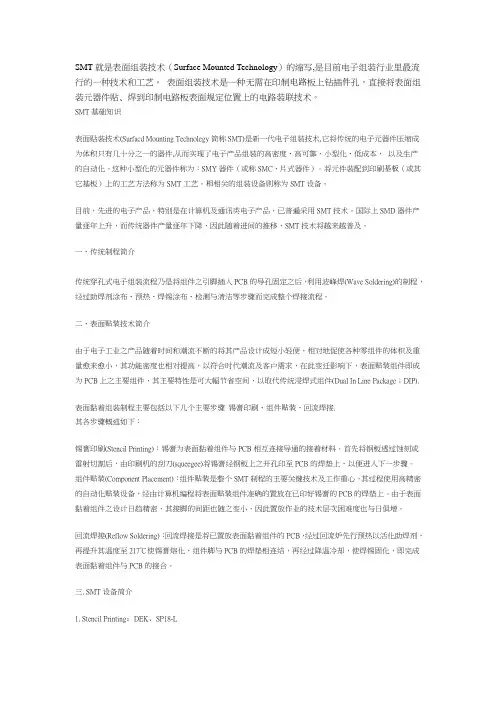

表面组装技术概述一、表面组装技术的概念及其类型表面组装技术，又称表面安装技术或表面贴装技术，用SMT（Surface Mounting Technology）表示。
它是将片式元器件安装在印刷电路板或其它基板表面上，通过波峰焊、再流焊等方法焊接的一种新型的组装技术。
采用表面组装技术，可使电子产品小型化、薄型化、提高装配密度和装配速度，提高产品的质量，降低产品的成本。
表面组装技术包括片式元器件的设计、制造和选用，基板的选择，表面组装方案的制定和设计，印制线路板的设计与制造，粘结剂的点涂，焊膏印刷，片式元器件贴放，贴装部件的焊接，贴装部件的清洗，部件质量的检验和性能测试，部件的返修等。
表面组装技术的内容详见图1-1所示。
性能要求：电气性能、机械性能、稳定性、可靠性、一致性等片式元器件设计技术与制造：选用什么材料、结构形状、焊接端形式、尺寸精度、可焊性、制造技术包装形式：散装（塑料袋）、盒装（料盒）、带装（编带）、盘式。
基板材料、单（多）层印刷电路板、陶瓷、被釉金属、金属聚合物等基板电路图形制作：图形设计、元器件位置、焊盘、焊区间隙、尺寸大小、通孔金属化、测试点等片片式元器件在基板上单面组装式片式元器件和有引线元器件在基板两面混装元组装片式元器件在基板两面组装器多芯片组装件组装粘合剂：环氧树脂系、丙烯系等、用印刷或涂敷方法形成的组装技术材料工艺材料：助焊、清洗剂、阻焊剂、助溶剂表焊料：锡、锡-铅面流动材粘结剂涂敷：丝网印刷、涂布头组料涂敷粘结剂固化：紫外线照射加热、红外线照射加热、超声波加热装焊料涂敷：丝网印刷、涂布头技浸焊术流动焊波峰焊（水平喷流、倾斜喷流）焊接电热、红外线、喷热气、气相饱和蒸汽再流焊用焊料膏法、预焊料膏法顺序式：将印制电路板放在X-Y工作台上，元器件按程序逐个依次贴装上去组装机一次式：可通过模板一次同时将多个元器件贴装到印制电路板上序列式：有多个贴装头，印制电路板从一个工位移动至另一个工位，每个工位贴装一个元器件图1-1 表面组装技术的内容表面组装的类型根据有源器件和无源元件在基板上贴装的情况一般分为三种类型，如图1-2所示。
摘要SMT（Surface Mounting Technology），在我国电子行业标准中，称为表面组装技术。
SMT技术是将电子元器件贴装在印制电路板表面（而不是将它们插装在电路板的孔中）的一种装联技术，在计算机、彩电调谐器。
录像机、数码相机、数码摄影机、袖珍式高档多破音段收音机、MP3、手机等几乎所有的电子产品中都得到了广泛应用。
SMT是电子装联技术的主要发展方向，已经称为世界电子组装技术的主流。
在表面安装技术中，焊点既起电气连接作用又起机械连接作用，所以焊点的可靠性问题是人们长期关注的最关键问题之．本文主要针对接驳台、无铅回流焊、AOI自动光学检测仪的基本工作原理、基本操作、故障维修等简要介绍、研究、回顾与总结。
主要针对SMT入行人员前期培训、日常管理有所裨益！关键词：贴片机，回流焊，自动光学检测仪，5SAbstractIn China's electronics industry standard , known as surface mount technology. SMT technology is the electronic components mounted on a printed circuit board surface ( rather than mounted on the circuit board they plug the holes in ) an assembly technology , computer , TV tuner . Recorders , digital cameras , digital cameras , pocket radio, high-end multi- segment broken tone , MP3, mobile phones and other electronic products in almost all have been widely used. SMT electronic assembly technology is the main direction of development , has been called the world of electronic assembly technology mainstream.In Surface Mount Technology (SMT), the solder joint serves as both the electrical and mechanical interface between the Surface Mount Component and Printed Circuit Board. This article mainly aims at Taiwan, lead-free soldering shuttle AOI, automatic optical detector basic principle, basic operation, maintenance and introduction, research, review and summarize. Because SMT teaching plants to establish soon, into the line is not long, knowledge, limited experience, this paper has a lot of insufficient demand complement of place, please teachers comments.KEYS：Placement machine, Reflow soldering, The automatic optical detector, 5s目录摘要 (I)Abstract (II)目录 (III)第1章绪论 (1)1.1 前言 (1)1.2 国内外SMT行业的发展状况 (1)1.3中国SMT行业的发展情况 (2)第2章 SMT线体规划 (3)2.1 SMT生产线经典配置方案 (3)2.2针对SMT教学工厂产线的具体技术指标 (4)2.2.1 SMT车间的具体情况 (4)2.2.2 SMT车间对作业环境的要求 (5)2.2.3 SMT的电气设计 (5)第3章 SMT生产设备 (7)3.1 SMT设备选型 (7)3.2 SMT上板机与印刷机 (8)3.2.1 SMT上板机 (8)3.2.2 SMT印刷机 (8)3.3 SMT贴片机 (9)3.4 SMT接驳台 (11)3.5 SMT回流焊 (12)3.6 SMT VCTA-A486自动光学检测仪（AOI） (15)3.6.1 VCTA-A486 AOI性能指标 (15)3.6.2 AOI与产线的组合应用 (15)3.6.3 VCTA-A486 AOI编程 (16)3.7 SMT贴片产品维修用具 (17)3.7.1 SMT贴片产品维修涉及的工具 (17)3.7.2 SMT贴片产品维修注意事项 (18)3.8 SMT车间物料仓储 (18)第4章 SMT的生产工艺流程 (23)4.1 SMT生产工艺 (23)4.2 SMT生产车间的基本区域 (24)4.3车间人员分配 (24)4.3.1 SMT办公区主要负责人员 (24)4.3.2 SMT产线区域 (25)4.3.3 SMT仓储区 (25)4.4 SMT车间生产管理 (25)4.4.1 机种更换 (25)4.4.2不良品跟踪分析 (25)4.4.3机器设备保养维护 (27)第5章SMT车间日常管理 (29)5.1考勤、管理制度 (29)5.1.1 考勤 (29)5.1.2 车间管理制度 (29)5.2维护 6s (29)5.3激励体制 (30)第6章 SMT产品故障分析 (31)6.1拉尖 (31)6.2虚焊 (31)6.3锡薄 (31)6.4漏焊 (31)6.5 SMA焊接后PCB基板上起泡 (31)第7章结论 (33)第8章致谢 (35)参考文献 (37)第1章绪论1.1前言表面组装技术（SMT）是电子先进制造技术的重要组成部分。
先进PCBA核心工艺技术与经典案例解析PCBA（Printed Circuit Board Assembly）是指将电子元器件焊接到印刷电路板上的制造过程。
PCBA制造技术的进步与创新，对电子产品的性能、可靠性和制造效率都有着重要的影响。
以下是先进PCBA核心工艺技术与经典案例解析。
1.先进PCBA核心工艺技术（1）SMT（Surface Mount Technology）表面贴装技术SMT是将电子元器件直接贴装在PCB表面的一种工艺，主要包括元器件贴装、焊接、胶水喷涂等过程。
与传统的插件式贴装技术相比，SMT具有体积小、重量轻、耐震性好、工作频率高等优点，广泛应用于电子产品制造中。
（2）BGA（Ball Grid Array）焊接技术BGA是一种高密度集成电路封装技术，采用球形焊点代替传统的铅脚焊接方式。
BGA焊接技术具有较高的可靠性和良好的散热性能，适合高性能的电子产品。
（3）金属化膜技术金属化膜技术是在PCB表面形成金属保护层的一种方法，常用的是电镀或喷涂金属材料。
金属化膜技术能够提高PCB的导电性和耐腐蚀性，保护电路板不受环境因素的影响。
（4）嵌入式元件技术嵌入式元件技术是将电子元件嵌入到PCB内部的一种工艺，以减少电路板的占用空间和提高电子产品的集成度。
该技术广泛应用于智能手机、平板电脑等紧凑型电子产品中。
（1）苹果公司的PCBA工艺苹果公司一直致力于改进电子产品的工艺技术，如苹果手机的SMT工艺采用了精准对位技术，确保元器件的准确贴装，提高了产品的稳定性和性能。
此外，苹果公司还使用了先进的BGA焊接技术和金属化膜技术，以提高产品的可靠性和耐用性。
（2）三星电子的PCBA工艺三星电子在PCBA制造过程中注重创新，提出了球形晶体管（BVT，Ball-Grid-Array Via Technology）技术。
该技术通过在BGA封装中引入垂直通孔结构，提高了电子元器件之间的连接性和散热性能，使产品更加稳定和可靠。
