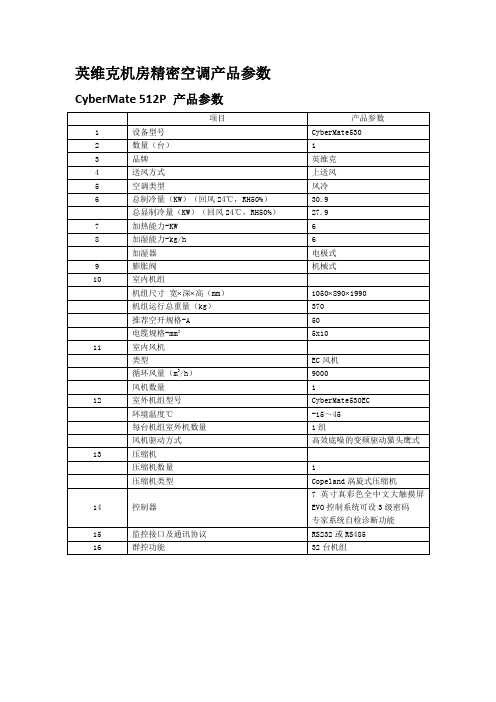

中兴西丽工业园英维克CyberMate系列空调机组运行方案及运维文档

机房空调分类以及原理机房空调按是否自带冷源方式可以分为直接膨胀式（DX）机组和通冷型(CW)机组,DX 机组自身具有制冷系统、CW机组自身不带制冷系统，需要利用冷水机组提供低温冷源。

其中DX机组按冷凝器冷却单元不同又分为风冷机组、水冷机组、乙二醇机组等。

随着机房空调散热量的能量损耗越来愈大、利用室外自然冷源的直接用来冷却机房的方案也越来收到人们的关注。

1.风冷风冷式直接蒸发系统的原理如下图所示，它的传热介质是制冷剂，制冷剂通过室内的压缩机加压，通过铜管进入室外的冷凝器放热，然后再通过铜管经过室内的膨胀阀降压，最后到达蒸发盘管吸热，达到降温的效果。

2. 水冷系统水冷机组系与风冷不同之处是增加了板式换热器和干冷器，整个压缩机制冷系统均在室内机组进行，其吸收的热量通过板式换热器传递给水，然后通过水循环散到室外。

根据热量通过水循环散到室外的方式，可以分成两种，一种是通过开放式水塔散热，称为开放循环方式，也就说通常说的水冷机组；一种是通过干冷器来散热，成为闭式循环方式，也就是通常说的乙二醇机组3.冷水式系统冷水系统主要有风冷（水冷）冷水机组、冷水式机房空调、水泵、冷却塔等组成，其中冷水机组提供冷源，，冷却塔在室外散热、冷水式机房空调利用冷水机提供的冷冻水冷却机房。

4.双冷源系统机房空调按是否自带冷源方式可以分为直接膨胀式（DX）机组和通冷型(CW)机组,DX 机组自身具有制冷系统、CW机组自身不带制冷系统，需要利用冷水机组提供低温冷源。

所谓双冷源就是一台机组中包含DX和CW两种制冷单元，可换为备份自动切换。

有上述三种基本的冷却方式可组成不同型的双冷源系统，如风冷+冷水系统、水冷+冷水系统。

5.高效自然冷却方案利用自然冷源、直接引新风到机房内的方案，最为节能。

如下图所示，CyberMate系列机房专用空调集成新风系统原理图英维克CyberMate系列机房专用空调可实现集成新风机组，是将新风单元和常规机房空调组合而成，在室外温度低于室内温度是，常规机房空调停止工作，新风单元直接引入室外新风；当室外温度高于室内温度时，新风单元停止工作，常规机房空调开启工作；此方案节能效果非常明显，但是却有着新风直接进入机房，影响机房内部的洁净度的问题。

中央空调运行维护详细方案目录1. 中央空调系统概述 (3)1.1 系统构成 (3)1.2 运行原理 (5)1.3 维护重要性 (6)2. 中央空调系统的安装与调试 (7)2.1 安装步骤 (8)2.2 调试方法 (9)3. 中央空调系统的日常巡检与保养 (10)3.1 巡检内容 (11)3.1.1 设备外观检查 (12)3.1.2 设备运行状态检查 (14)3.1.3 设备参数检测 (15)3.2 保养措施 (16)3.2.1 定期清洁过滤网 (17)3.2.2 防止冷凝水滴漏 (18)3.2.3 定期更换制冷剂 (19)3.2.4 确保电源稳定 (21)4. 中央空调系统的故障诊断与维修 (22)4.1 常见故障及原因分析 (24)4.1.1 压缩机故障 (25)4.1.2 电机故障 (26)4.1.3 制冷剂不足 (27)4.1.4 其他故障 (28)4.2 维修方法与技巧 (29)5. 中央空调系统的节能与优化方案 (30)5.1 能效评估与分析 (31)5.2 节能措施建议 (33)5.2.1 提高设备效率 (34)5.2.2 采用节能技术 (35)5.2.3 加强维护管理 (36)6. 中央空调系统的案例分析与经验分享 (38)6.1 实际应用案例介绍 (39)6.2 成功经验总结 (41)6.3 建议与改进措施 (42)7. 中央空调行业的发展趋势与前景展望 (43)7.1 行业现状分析 (45)7.2 主要发展趋势 (46)7.3 对未来市场的影响预测 (47)1. 中央空调系统概述中央空调系统是一个集成了供暖、通风与空气调节的设备系统，其目的在于确保各种建筑物内拥有舒适的室内环境。

这一复杂的系统一般包括制冷设备、热交换器、空气处理装置、管道网络、控制系统等多个组成部分。

中央空调系统的运行与维护对于保障其高效运行、延长使用寿命和降低故障率至关重要。

在现代建筑中，中央空调系统不仅关乎居住或工作的舒适度，还涉及到能源效率与成本控制的问题。

第1篇一、方案背景随着我国经济的快速发展，各类建筑物日益增多，空调系统作为建筑物中重要的设备之一，其正常运行对于保证室内空气质量、提高工作效率和生活质量具有重要意义。

为了确保工程部空调系统的稳定运行，提高能源利用效率，降低运行成本，特制定本空调运行维护方案。

二、方案目标1. 保证空调系统稳定运行，提高设备使用寿命；2. 优化空调运行参数，降低能源消耗；3. 提高室内空气质量，保障员工身心健康；4. 提升工程部形象，提高客户满意度。

三、方案内容1. 空调系统运行管理（1）制定空调系统运行操作规程，明确运行参数、设备操作流程等；（2）建立健全空调系统运行记录，包括设备运行时间、运行参数、故障处理等；（3）定期对空调系统进行巡检，发现问题及时处理；（4）加强空调系统运行过程中的安全管理，确保操作人员人身安全。

2. 空调设备维护保养（1）定期对空调设备进行清洁保养，包括冷凝器、蒸发器、风机等；（2）对空调设备进行定期检查，发现故障及时修复；（3）对空调设备进行定期润滑，延长设备使用寿命；（4）对空调设备进行定期校准，确保运行参数准确。

3. 空调系统节能措施（1）合理设置空调系统运行参数，降低能源消耗；（2）优化空调系统运行时间，避免空调节能浪费；（3）提高空调系统设备效率，降低能源消耗；（4）推广使用节能型空调设备，降低能耗。

4. 空调系统安全运行（1）加强空调系统设备的安全检查，确保设备符合安全标准；（2）对空调系统设备进行定期检查，防止设备老化、损坏；（3）加强空调系统设备操作人员的安全培训，提高安全意识；（4）建立健全空调系统设备应急预案，确保在紧急情况下能够迅速响应。

5. 空调系统设备更新改造（1）根据空调系统运行情况，对老旧设备进行更新改造；（2）引进先进、节能、环保的空调设备，提高设备性能；（3）对空调系统设备进行技术升级，提高运行效率；（4）优化空调系统布局，提高能源利用效率。

四、方案实施1. 成立空调运行维护小组，负责空调系统的运行、维护和管理工作；2. 对空调系统运行维护人员进行培训，提高其专业技能；3. 制定空调系统运行维护经费预算，确保方案顺利实施；4. 加强与相关部门的沟通协调，确保方案实施过程中的顺利进行。

空调系统工程运行维护方案1. 引言该文档旨在提供一份详细的空调系统工程运行维护方案，以确保系统能够正常运行并延长其使用寿命。

2. 系统概述空调系统工程是为了提供舒适的室内环境而设计的系统。

它包括空调设备、冷却水系统、空气处理设备以及相关控制系统。

3. 运行维护策略在保证系统运行稳定的前提下，我们制定了以下运行维护策略：- 定期检查和清洁空调设备，包括清洁过滤器和表面，确保其正常运行；- 定期检查冷却水系统，确保水质符合要求，并清洁水箱和冷却塔；- 定期检查和清洁空气处理设备，包括清洁风道和换热器；- 定期检查和校准控制系统，确保其准确性和可靠性；- 监测空调系统的温度、湿度等参数，及时调整和控制；- 对系统进行预防性维护，包括检查和更换磨损或老化的部件；- 建立系统运行日志，记录关键运行参数和维护情况。

4. 紧急故障处理当出现紧急故障时，我们将采取以下措施：- 立即停止系统运行，并通知相关人员；- 根据故障类型进行相应的检修和维修；- 如需更换零部件，及时采购和更换；- 在故障修复后对系统进行必要的调试和测试；- 记录故障原因和修复过程，以便今后参考。

5. 内部培训和交流为了提高员工的技能和知识水平，我们将定期组织培训和交流活动，包括但不限于以下内容：- 空调系统的基本原理和工作机制；- 运行维护策略的具体操作方法；- 紧急故障处理的步骤和技巧；- 系统的新技术和应用。

6. 结论本文档是空调系统工程运行维护方案的详细说明，包括系统概述、运行维护策略、紧急故障处理、内部培训和交流等内容。

通过遵循本方案，我们将能够保证空调系统的正常运行，并延长其使用寿命。

英维克CyberMate机房精密空调与舒适性空调的设计与运营综合成本比较分析一、机房空调现状目前机房内应用的空调系统主要有两大类，一类为广泛应用的机房精密空调机组；另一类为舒适性空调机组（包括所谓商用空调，也属于舒适空调范畴），目前在机房及类似场地几乎已经没有使用。

根据调查表明，使用舒适性空调机组的机房内产生和发现的问题较多，主要为机房内电子设备故障较多和舒适性空调设备本身的维护量大。

其主要原因在于舒适性空调的设计标准不适合机房对温湿度的要求。

机房对温湿度要求较高，具体内容如下：1、保持温度恒定(温度波动控制在24±1~2℃之内)。

2、保持湿度恒定(相对湿度波动控制在50％±5% RH之内)。

3、空气洁净度0.5微米/升<18，000。

即在每升的空气中，大于等于0.5微米的颗粒应小于18，000个。

4、换气次数/小时>30。

即在给定的机房内，空调的风量和机房容积的比值大于30。

5、机房正压>10Pa。

6、空调设备具备远程监控及来电自启动功能。

由于舒适性空调根据GB7725-1996设计，是针对人所需求的环境条件设计的，无法彻底实现以上6个功能。

在机房内使用舒适性空调时造成的故障结果如下：1、舒适性空调无法保持机房温度恒定- 会造成电子元器件的寿命大大降低。

2、无法保持机房温度均匀，局部环境容易过热–导致机房电子设备突然关机。

3、无法控制机房湿度，机房湿度过高- 会产生冷凝水，导致微电路局部短路。

4、无法控制机房湿度，机房湿度过低- 会产生有破坏性的静电，导致设备运行失常。

5、风量不足和过滤器效果差，机房洁净度不够–灰尘的聚集造成电子设备散热困难，容易过热和被腐蚀。

6、舒适性空调设计选材可靠性差–空调维护量大，寿命短。

CyberMate机组根据机房要求设计，可通过环境调节彻底解决以上问题，不留任何隐患。

二、舒适性空调和CyberMate的差异和分析下面对舒适性空调在机房应用存在的问题简要分析：1、舒适性空调风量小，出风温度过低舒适性空调的设计为小风量、大焓差，出风温度设计在6~8℃，换气次数设计在10~15次。

恒温恒湿空调运维方案1. 引言本文档旨在制定一份恒温恒湿空调的运维方案，以确保设备的正常运行和维护。

该方案适用于恒温恒湿空调的现有安装和日常运维工作。

2. 运维目标我们的运维目标是确保恒温恒湿空调设备的有效运行，并延长其使用寿命。

具体运维目标如下：- 维护设备的恒温和恒湿功能，保持设备在稳定的温湿度范围内运行。

- 定期检查和清理设备，防止积尘和堵塞对设备性能的影响。

- 及时修复和更换设备中出现的故障或损坏的部件。

- 提供适当的培训和指导，使运维人员了解设备的正常运行和常见问题解决方法。

3. 运维策略3.1 定期检查定期检查是保持设备正常运行的关键。

建议按以下频率进行检查：- 每月一次的全面检查，包括检查温度和湿度控制功能、清理设备内部和外部的积尘。

- 每季度一次的系统维护，包括检查冷凝器、冷却剂、电路板等设备核心部件。

3.2 清洁和维护恒温恒湿空调设备需要定期清洁和维护以确保其正常运行。

以下是一些建议的清洁和维护措施：- 清理过滤器：定期清洁和更换设备的空气过滤器，以防止灰尘和杂质堵塞设备。

- 清洁排水系统：定期检查和清洁设备的排水系统，以防止水污染和漏水。

- 检查电气连接：检查设备的电气连接是否松动或破损，并及时修复。

3.3 故障修复如果设备出现故障或损坏的部件，应立即采取适当的修复措施。

运维人员应具备基本的维修知识和技能，包括下列方面：- 换取故障部件：及时更换故障或损坏的零部件，确保设备的正常运行。

- 检查电路连接：检查设备的电路连接是否正常，修复断电、短路等问题。

- 备份设备设置：定期备份设备的设置数据，以防止丢失或误操作。

4. 培训和指导为了做好恒温恒湿空调设备的运维工作，运维人员应接受相应的培训和指导。

以下是一些建议的培训和指导内容：- 设备操作培训：对所有运维人员进行设备操作的培训，包括开机关机、调节温湿度等基本操作。

- 常见问题解决：提供常见问题的解决方法和技巧，以帮助运维人员快速解决设备故障或异常情况。

英维克：为数据中心打造高效制冷解决方案作者：来源：《中国计算机报》2016年第15期英维克副总经理王铁旺认为：首先，未来机房专用空调方案和产品将向更加高效、节能的方向发展，因此需要不断提高AEER（空调系统全年能效比），充分利用自然冷源，从而降低数据中心的PUE值；其次，机房专用空调方案和产品要适应服务器的高热密度发展趋势；再次，要满足数据中心的快速部署需求，例如适应微模块数据中心和集装箱数据中心。

对于企业应如何部署高效的绿色数据中心制冷系统，王铁旺给出了两点建议：第一，确保空调系统的可靠性和可用性，英维克CyberMate系列、XRow系列、iFreecooling系列高效空调系统和XRack 微模块服务器机柜，在机组设计阶就既充分考虑满足数据中心的可靠性和可用性需求，并赢到了客户的信赖；第二，确保选用高能效的空调系统，选择合理的自然冷却方式，降低数据中心PUE 值。

王铁旺表示：“我们致力于提供高能效空调系统和自然冷却技术方案。

这些方案在多个数据中心的节能减排工作中起到了关键作用。

”目前，英维克ICT高效制冷和自然冷却产品应用于全球多个国家和地区。

由英维克XRow 系列列间空调组合而成的模块化数据中心高效制冷解决方案，目前已应用于腾讯、阿里巴巴、中国移动、中国联通、中国电信、中国银联、中石化、新加坡电信等多个模块化和集装箱数据中心，帮助用户解决了高热密度冷却问题，同时实现了数据中心低PUE值的目标；英维克CyberMate高效制冷系统已经应用于中国联通华北基地、中国移动广东基地等多个超大型数据中心；英维克iFreecooling自然冷却系统已经为中国联通、中国移动、中石油和中海油等多个数据中心大幅度降低机房能耗，同时实现了数据中心低PUE值的目标；英维克XRack系列微模块解决方案已经为中国建行银行、山东华电和瑞龙期货等金融单位的分支机构提供了多种形式的微模块高效制冷解决方案。

英维克的典型案例包括：为阿里巴巴千岛湖数据中心提供高效制冷和自然冷却解决方案阿里巴巴千岛湖数据中心，因地制宜、创新设计地采用湖水自然冷却。

文档编号文档版本文档密级05130040 A/3 内部公开协议名称EVO-CyberMate-DX-Modbus通信协议EVO-CyberMate-DX-Modbus通信协议修订记录Revision Record日期Date 修订版本Revision Version软件版本Software Version修改描述Change Description作者Author A/0 05120175-V1.3&V1.4 新归档李炳林A/1 05120175-V2.10-V2.2020150731 A/2 05120175-V2.40&V2.50&V2.6005120329-V2.52 参数设定范围修改如下：温度设定点下限7℃改为8℃湿度设定点下限10%改为15%高温告警点范围20～70℃改为25～60℃低温设定点-20～20℃改为0～10℃低湿范围由10～60%改为10～40%李炳林20160618 A/3 05120175-V270 1.增加控制温感失效和控制湿感失效2.室外风机故障、电极加湿器故障、湿膜加湿相关告警、新风相关告警、烟感告警改为预留3.运行状态地址段：增加机组运行状态、制冷状态、除湿状态、加热状态。

4.控制温湿感改为预留5.增加1#和2#变频器故障锁定谢忠杰目录1说明 (4)2专用术语 (4)3物理接口 (4)3.1串行通信口电气标准 (4)3.2信息传输方式 (5)3.3数据传输速率 (5)4物理层通信方式 (5)4.1基本过程 (5)5应用层命令类型及格式 (6)5.1信息帧格式 (6)5.2功能码 (6)5.3读命令格式 (7)5.4写单个寄存器命令格式 (7)5.5写多个寄存器命令格式 (7)5.6错误码定义 (8)6数据类型及CRC校验算法 (9)6.1数据类型 (9)6.2CRC算法 (9)7寄存器列表 (10)空调与上位机Modbus通信协议1说明本协议描述了空调与其专用上位机监控模块进行命令控制和数据交换的协议。
