西门子 PLC S7300 教学 管理器

设置数字量输入模块的起始地 址
设置数字量模块属性
编译硬件组态（完成后的窗口） 系统自动创建程序文件夹 包含一个循环组织块OB1
6分布式系统组态
①组态主站模式
在STEP7 中生成一个 新的项目
插入一个 S7-300站
硬件组态窗口
在硬件组态中插入导轨电源、CPU315-2 DP
单击 新建
修改传输率和配置文件
单击 确定
生成PROFIBUS(1)网络
单击 确定
主站配置完成，单击 图标编译保存
②组态从站模式
在组态一个S7-300站， 单击项目名称，选择插 入对象，选择SIMATIC 300再插入导轨，会出 现提示对话框，选择确 定，然后在组态画面插 入电源和CPU312。
在硬件组态窗口中，在路径“SIMATIC 300→ CP300 → PROFIBUS → CP342-5 ”选中对应的CP342-5插入到S7300站对应的槽位（槽4-11任意一个）。出现如下窗口：
STOP（黄色）：停止状态指示灯。CPU处 于“STOP”或“HOLD”或“Startup”状 态时亮；在存储器复位时LED以0.5Hz频 率闪烁；在存储器置位是LED以2Hz频率 闪烁。
BUS DF(BF)（红色）：总线出错指示灯 （只适用于带有DP接口的CPU）。出错时 亮。
SF DP:DP接口错误指示灯。（只适用于 带有DP接口的CPU）。当DP接口故障时 亮。
RUN：运行模式。在次模式下，CPU 执行用户程序，还可以通过编程设备 读出、监控用户程序，但不能修改用 户程序。
STOP:停机模式。在次模式下，CPU不执行用户程序， 但可以通过编程设备（如装有STEP 7的PG、装有 STEP 7的计算机等）从CPU中读出或修改用户程序。 在此位置可以拔出钥匙。

两图实现相同的功能。当 IS1 闭合时，1Y1、1Y2 输出。系统上 电之后，当 1S1 闭合时，继电器梯形图中的 1Y1、1Y2 会同时得 电，若不考虑继电器触点的延时，则 1Y1、1Y2 会同时输出。但 在 PLC 梯形图中，因为 PLC 的程序是顺序扫描执行的，PLC 的 指令按从上向下，从左向右的扫描顺序执行，整个 PLC 的程序 不断循环往复。PLC 的“继电器”的动作顺序由 PLC 的扫描顺 序和在梯形图中的位置决定，因此，当 1S1 闭合时，1Y1 先输出 而 1Y2 后输出。即继电器采用并行的执行方式，而 PLC 则采用 串行的执行方式。
６
PDF 文件使用 "pdfFactory Pro" 试用版本创建

２.2.1
2.2 ＰＬＣ的基本工作原理 ＰＬＣ的循环扫描工作过程 （一）ＰＬＣ的循环扫描 ＰＬＣ的ＣＰＵ是采用分时操作的原理，每一时刻执行一个操作，随着 时间的延伸一个动作接一个动作顺序地进行，这种分时操作进程称为 ＣＰＵ对程序的扫描。ＰＬＣ的用户程序由若干条指令组成，指令在存 储器中按序号顺序排列。ＣＰＵ从第一条指令开始，顺序逐条地执行用 户程序，直到用户程序结束，然后返回第一条指令开始新的一轮扫描。 （二）ＰＬＣ工作过程 1、公共操作

②晶体管输出 为无触点输出方式，适用于高频小功率直流负载
③晶闸管输出 为无触点输出方式，适用于高速大功率交流负载
２
PDF 文件使用 "pdfFactory Pro" 试用版本创建

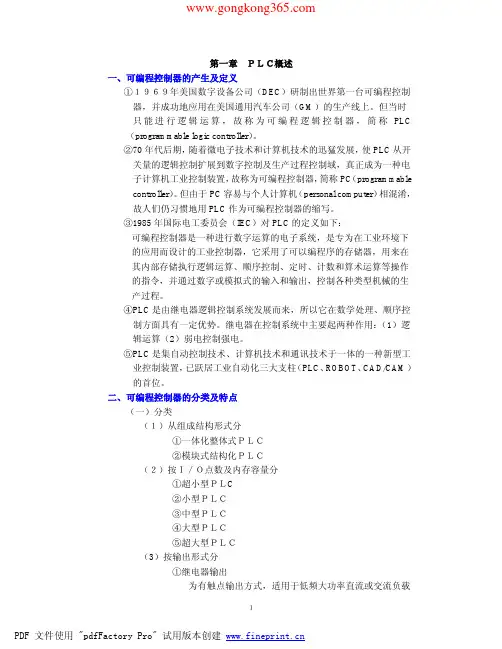

（二）特点 ①可靠性高、抗干扰能力强 ②编程简单、使用方便 ③设计、安装容易，维护工作量少 ④功能完善、通用性好，可实现三电一体化 PLC 将电控（逻辑控制）、电仪（过程控制）和电结（运 动控制）这三电集于一体。 ⑤体积小、能耗低 ⑥性能价格比高

s7300及s7200的mpi通讯以及mcgs组态超详细教程S7300 与 S7200之间的mpi通讯和组态在通讯之前先得确认cpu没有报任何错误，首先硬件组态，组态完毕后下载进CPU 下载后先在线看是否有错误cpu指示灯是否有SF BF报警灯亮。

（BF1灯亮为通信故障检查电缆是否松动接触不良，九针接口螺丝拧紧）（SF灯亮为硬件组态出错）首先打开STEP7 SP9 200编程软件写入测温程序公式为 T = 500 * (AIWX – 6400)/(32000 – 6400) – 0化简后 T = 5 * (AIWX - 6400)/256由通道18转换上来的数值为word类型而温度要显示小数点后的数值就需要转换为浮点形的数据，浮点型的数据为32位二进制数，所以就有了如上的转换，接着乘5除256即出现最终的温度值。

也可用库来调用，这样方便一些温度转换程序的结果说明程序无问题可正常测温。

接着打开通讯设置为PLC地址为2 波特率设置为187.5kbps点确认下载一次即可。

然后打开博途，组态硬件。

在硬件组态完成后确认CPU没有任何错误信息错误指示灯亮。

如有即是组态错误。

将地址设置为3 传输率设置为187.5kbps 如设备中含有cp通信模块cpu会自动加1的地址。

Mpi地址不可相同。

接着写一个X_GET 指令返回值的显示格式要为浮点数，这样才可以看到正确的信息。

根据实际测试，300的温度值可以变应该和AI模块中滤波时间有关系。

X_GET 指令中 DENT_ID为刚刚设置200PLC中的站地址由于300中没有v存储区访问200的v存储区得用指针方式寻址，P#DB1.DBX20.0 BYTE 4 代表的含义为从vb20开始的四个字节。

也就是VD20。

RET_VAL 中可以看到返回值。

此返回值开头为8时有错误，可按F1参考说明手册查找相应问题。

PLC程序无错误，即可开始组态。

打开MCGS 新建一个工程，打开设备窗口，添加一个为西门子CP443-1以太网模块的设备将其添加到设备窗口中将本地的ip地址和plc的ip地址填写完毕后新建一个变量点击右边的添加设备通道接着给通讯状态连接一个变量确认完成后点击右边的启动设备调试通讯状态的调试数据为0 说明通讯成功如变量值关联正确也会传回相应的数值。

s7300使用说明书(总21页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、S7-300初始化尽量使用window2000，Windows XP。

STEP7V52或以上版本通信1、设置通信`设置或添加PC Adapter(MPI), Property 按钮Local Connection 属性页COM 1 19200，注意一般连接到计算机的串行口1。

其他参数不需要设置，注意选择PC Adapter，不要有其他的，例如pc/ppi。

硬件组态2、新建工程在SIMATIC Manager中新建工程，也可以通过wizard向导建立。

选中右边的工程名，Insert Station SIMATIC 300。

双击Hardware，从而进入HW CONFIG窗口。

Option>Insert NEW GSE文件。

把MM420, ET200等GSD文件加入。

在hw config，如图所示，插入RAC-300机架。

选中机架第二栏，双击CPU-300>CPU313C-2DP，注意准确的编号。

默认地址2。

双击DP，选择Property按钮。

选择NEW，选择，如果出现警告，可以选择187kpbs。

依次在SLOT 1,2,3位置插入其他模块。

0 电源模块S7-300DI 地址：256-263DO 地址：256-259选中DP线，然后双击ET200S，如图所示，插入ET200S.选择，依次在SLOT 1,2,3位置插入其他模块。

6ES7 138-4CA00-0AA0 PM-E DC24V6ES7 134-4GB50-0AB0 2AI I 2DMU地址I address264-2676ES7 134-4JB50-0AB0 2AI RTD地址I address268-271插入MM420选择4PKW, 2PZD (PPO1)2AX地址I address 280-283 Q address 268-271全部保存下装硬件组态并检测在SIMATIC Manager中，选择工程，选择PLC>Clear/Reset，可以清除原来的配置信息。
