侧门铰链设计

车门铰链布置设计规范3 要求3.1车门铰链型式铰链有明铰链和暗铰链之分，暗铰链常用，且有内开式和外开式两种（铰链的结构型式很多，主体采用冲压件的较多）运动方式。

3.2车门铰链的固定型式门铰链一般采用螺栓和侧围，门连接紧固；也有采用半焊接，半用螺栓连接的方式或采用全焊接的方式。

由于焊接引起的变形较大，现普遍采用螺栓连接的方式。

a）螺栓连接门和侧围的方式b）与门焊接，螺栓连接侧围的方式c）采用全焊接的方式3.3车门铰链的布置位置内开式铰链外开式铰链（铰链轴线在分缝线后） （铰链轴线在分缝线前）3.4车门铰链轴线参数内外倾角前后倾角3.4.1 车门内、外倾角铰链轴线在x=0平面上的投影与z 轴之间的夹角。

建议内或内倾角不超过3°； 一般没有外倾角。

3.4.2 车门前、后倾角铰链轴线在y=0平面上的投影与z 轴之间的夹角。

建议前或后倾角不超过3° 3.4.3 门铰链的最大开度角车门铰链所能开启的最大角度值，车门铰链自带限位机构，最大角度值制造误差为±3°。

3.4.4 车门最大开度角车门所能打开的最大角度值，一般是指限位器的最大开启角度值，开启角度值制造误差为±3°。

3.4.5 上下门铰链中心的距离上下门铰链中心的距离一般与车门的自重、分缝线的曲率及固定立柱的外形等有关，中心距一般不小于300mm , 推荐330 mm以上3.5 车门运动干涉检查3.5.1铰链必须保证车门从闭合到最大设计开启角度+3°过程中不与车身上任何部位发生干涉；在运动过程中车门与车身之间最小间隙为：设计门缝间隙4mm时，最小间隙为1.8~2.5mm。

最小间隙一般出现在车门刚开启时(3°～8°内)及车门外板最大凸弧面处。

3.5.2前门开启角度一般不小于60°，极限的超程角度为64±3°；后门开启角一般不小于66°，极限的超程角度可达70±3°；车门在打开过程中，不能和铰链本体及铰链本体固定螺栓干涉。

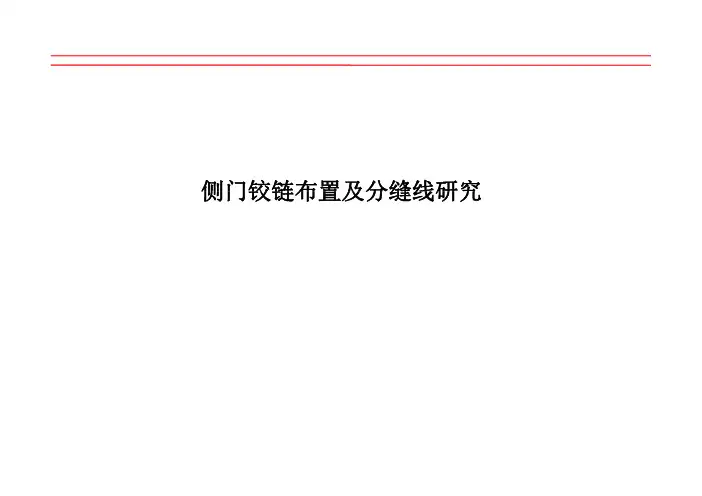

侧门铰链布置及分缝线研究目录1.确定铰链轴线在X方向上的位置（对标）2.确定铰链轴线的倾角（对标）3.上下铰链选型及布置4.分缝线限制面设定及输出Know‐How Management 1、确定铰链轴线在X方向上的位置（对标）B‐R‐LINE侧门上下铰链B‐R‐LINE 输入条件外CAS密封条道数及结构Benchmark Data & Targetg车型铰链轴线到B‐R‐LINE 距离L mm（密封，侧碰性能）示意图Focus 前门12257.9后门KUGA 前门121后门68.8O t i 前门90.9Octavia后门58.6VW途观前门59后门82.5Yaris 前门90.9后门58.6前门132L凯美瑞后门53.5Target 前门120后门60Know‐How Management2、确定铰链轴线的倾角（对标）车型内外倾角α前后倾角β示意图F 前门 3.365 1.813Benchmark data & TargetFocus后门 2.013-1.93KUGA 前门 1.956 2.685后门2-2282297Octavia 前门 2.8 2.297后门 1.5-0.8凯美瑞前门 1.8 3.254后门2-1.33272RAV4前门2 3.272后门0.1160.475Yaris 前门 2.4 3.247后门0.250.45IX35前门 2.50后门 2.7-1.1VW途观前门2-0.5-0.8后门 2.50.8Target 前门 2.52后门 2.5-1.531铰链在3.1、铰链在Y 方向上的位置3.1.1、Normal solution for the inner panel11.0 Min. Clear.2.0 Min. ‐Door Outer Panel To Reinf.2.0 Reinf Gage.1.0 Dr Inr Pnl GageTan Inner Pnl RadiusA ‐2.0B ‐2.0 4.0 Adj2.0 Clearance Hinge ‐Adjusted Position To Tangent Of Inner Panel Radius C ‐1.0D ‐4.0E ‐2.0Hinge Reinf.2.0 Clearance ‐HingeIn Outboard F ‐11.0Of Hinge ‐Adjusted PositionL C Of Hinge ‐Nominal Position L C g Adjusted Position To Door Inner Panel3.1.2、Welding blank solution for the inner panel10.0 Min. Clear.2.0 Clear. ‐Door Inner To Outer Panel 2.0 Door Inn Pnl Gage.Tan DoorInner Pnl RadiusA ‐2.0 4.0 AdjB ‐2.0C ‐4.0Laser Weld BlankD I P lD ‐2.0E ‐10.0C 2.0 Clearance ‐Hinge In Outboard AdjustedPosition To Door Inner PanelDoor Inner Panel Of Hinge ‐Adjusted PositionL C Of Hinge ‐Nominal PositionLKnow ‐How Management32放置铰链3、上下铰链布置3.2、放置铰链使用前述确定的轴线倾角大小、L 值、铰链在Y 方向的F 或E 值和已选择好的上下铰链，布置上下铰链。

车门铰链的设计【摘要】本文主要以金杯换代车型车门铰链设计为基础，论述了车门铰链的设计流程，以及在车门铰链的设计过程中应注意的问题。

【关键词】车门；铰链车门铰链的设计是车门设计的一项重要的工作，直接关系到车门能否正常开启？在整车设计中铰链的设计也是相对的复杂，其要充分考虑门框的边界、人机工程、车门下垂的诸多问题。

1 车门铰链的位置布置1.1 基础定义（1）车门内、外倾角铰链轴线在X=0平的面上投影与z轴之间的夹角。

建议内或内倾角不超过2°；一般没有外倾角。

（2）车门前、后倾角铰链轴线在Y=0平面上的投影与z轴之间的夹角。

建议前或后倾角不超过1.5°。

（3）门铰链的最大开度角车门铰链所能开启的最大角度值。

（4）车门最大开度角车门所能打开的最大角度值。

（5）上下门铰链中心的距离上下门铰链中心的距离一般与车门的自重、分缝线的曲率及固定立柱的外形等有关，中心距一般不小于350mm。

图1 车门铰链布置1.2 铰链轴线的设定铰链轴线的布置是整个开闭件后续结构设计的基础。

其具体原则如下：（1）铰链轴线应定成内倾或后倾，通常以内倾0～2度，后倾0～1.5度，以便有利于在保证铰链间距的条件下，增大轴线的外移程度。

同时车门在自身重力的作用下能够自动合上。

但在设计设计过程中因各种条件限制，铰链轴线无法保证内倾或后倾，可能与z方向平行。

（2）铰链轴线布置应尽量靠近车门外板和车门前端，因为轴线越靠近车门外板，门完全打开后，前门与翼子板间隙以及前后门间隙就越大，有效避免干涉；轴线越靠近车门前端，门旋转时，其对A、B柱的侵入量越小。

1.3 铰链间距的设定在结构允许的情况下，车门上下两铰链之间的距离应尽可能大，因为距离越大，铰链X向受力越小，可以有效防止车门下垂。

在实际设计过程中由于造型等各种原因限制，使得铰链间距离无法满足要求。

但应尽量保证前后门铰链中心距应不小于1/3 的车门宽度。

1.4 在车门铰链的布置设计中除上述外还应注意以下几个方面（1）为能获得更好的链接刚度，应在车门本体和门柱上设置必要的加强板或采用增厚的内板焊接，因为车门与铰链和门柱与铰链的连接刚度不足，往往是车门下沉的主要原因。

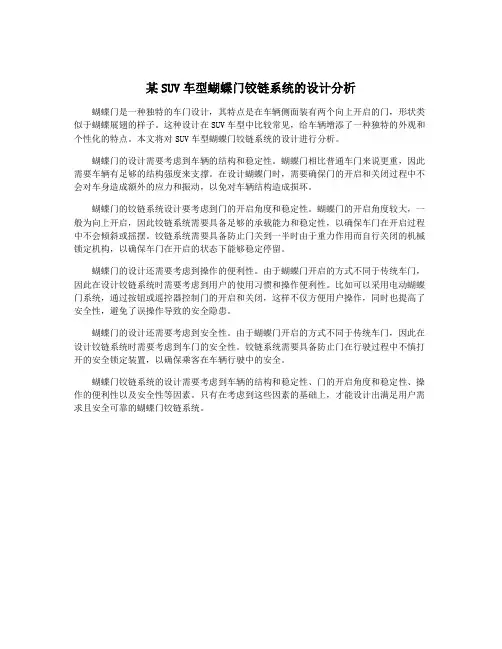

某SUV车型蝴蝶门铰链系统的设计分析蝴蝶门是一种独特的车门设计，其特点是在车辆侧面装有两个向上开启的门，形状类似于蝴蝶展翅的样子。

这种设计在SUV车型中比较常见，给车辆增添了一种独特的外观和个性化的特点。

本文将对SUV车型蝴蝶门铰链系统的设计进行分析。

蝴蝶门的设计需要考虑到车辆的结构和稳定性。

蝴蝶门相比普通车门来说更重，因此需要车辆有足够的结构强度来支撑。

在设计蝴蝶门时，需要确保门的开启和关闭过程中不会对车身造成额外的应力和振动，以免对车辆结构造成损坏。

蝴蝶门的铰链系统设计要考虑到门的开启角度和稳定性。

蝴蝶门的开启角度较大，一般为向上开启，因此铰链系统需要具备足够的承载能力和稳定性，以确保车门在开启过程中不会倾斜或摇摆。

铰链系统需要具备防止门关到一半时由于重力作用而自行关闭的机械锁定机构，以确保车门在开启的状态下能够稳定停留。

蝴蝶门的设计还需要考虑到操作的便利性。

由于蝴蝶门开启的方式不同于传统车门，因此在设计铰链系统时需要考虑到用户的使用习惯和操作便利性。

比如可以采用电动蝴蝶门系统，通过按钮或遥控器控制门的开启和关闭，这样不仅方便用户操作，同时也提高了安全性，避免了误操作导致的安全隐患。

蝴蝶门的设计还需要考虑到安全性。

由于蝴蝶门开启的方式不同于传统车门，因此在设计铰链系统时需要考虑到车门的安全性。

铰链系统需要具备防止门在行驶过程中不慎打开的安全锁定装置，以确保乘客在车辆行驶中的安全。

蝴蝶门铰链系统的设计需要考虑到车辆的结构和稳定性、门的开启角度和稳定性、操作的便利性以及安全性等因素。

只有在考虑到这些因素的基础上，才能设计出满足用户需求且安全可靠的蝴蝶门铰链系统。

1前言1.1 课题提出的背景模具是用来成型物品的工具，它主要通过所成型材料物理状态的改变来实现物品外形的加工。

它集合了机械，电子，化工，计算机等多门学科，是反映一个国家制造技术乃至科学技术的重要方面[1]。

近年来，我国模具行业快速发展，专业模具厂数量增长较快，其能力也显著提高。

模具发展的主要方向是大型、精密、复杂、长寿命等中高档模具。

虽然如此，我国的冲压模具设计制造能力与市场需要和国际先进水平相比仍有较大差距。

这一些主要表现在高档轿车和大中型汽车覆盖件模具及高精度冲模方面，无论在设计还是加工工艺和能力方面，都有较大差距。

轿车覆盖件模具，具有设计和制造难度大，质量和精度要求高的特点，可代表覆盖件模具的水平。

虽然在设计制造方法和手段方面基本达到了国际水平，模具结构周期等方面，与国外相比还存在一定的差距。

1.2 小型五金件生产现状及发展前景随着工业技术的发展进步，家具五金配件已实现机械化批量生产，五金配件对通用性、互换性、功能性、装饰性有了更高的要求。

基材的多样化，结构的改变和使用功能的增加，使家具五金在家具上的作用不再仅仅是装饰和部分活动部件的连接，对其功能性要求越来越高，涉及的领域也越来越广[2]。

但是，设计正日益成为制约中国家具五金配件业发展的瓶颈。

我国家具五金配件的设计水平、制造技术和管理水平还比较落后，与工业发达国家相比尚显稚嫩。

因此，必须通过高新技术提高家具五金配件产品的设计和生产水平，配合先进的管理来加快发展，使我国的家具五金配件业更上一个新层次。

1.3 设计的目的及意义门铰链侧板是门铰链的重要组成部分，用于连接铰链体和门扇。

其冲压工艺多样，制件典型。

对它的工艺制定及模具设计是对我们的一个很好的锻炼。

通过此次设计力求达到以下目的：(1). 掌握冲压工艺的制订过程，全面了解冲压工艺制订时应考虑的因素和应避免的问题；(2). 重点掌握模具设计中工作部分的尺寸计算与强度校核，以及模具结构的合理性分析；(3). 通过对模具零件的设计，了解其加工过程，把握模具零件的制造精度；(4). 学会使用各种工具表达自己的设计的思路和方案，如计算机或手工绘图、以论文的方式表达自己的设计思路和方案等。

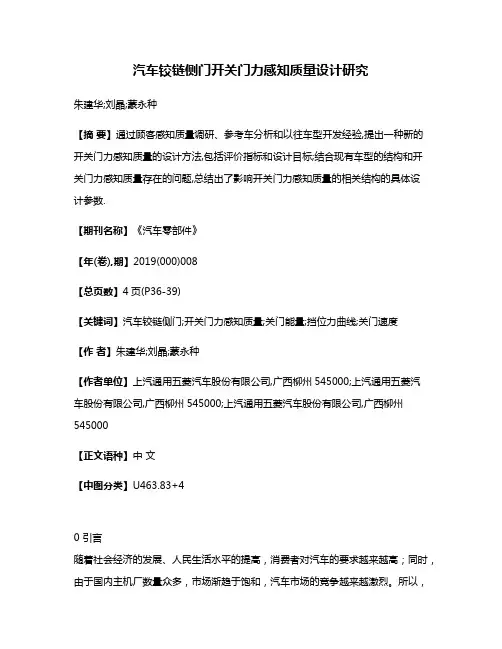

汽车铰链侧门开关门力感知质量设计研究朱建华;刘晶;蒙永种【摘要】通过顾客感知质量调研、参考车分析和以往车型开发经验,提出一种新的开关门力感知质量的设计方法,包括评价指标和设计目标;结合现有车型的结构和开关门力感知质量存在的问题,总结出了影响开关门力感知质量的相关结构的具体设计参数.【期刊名称】《汽车零部件》【年(卷),期】2019(000)008【总页数】4页(P36-39)【关键词】汽车铰链侧门;开关门力感知质量;关门能量;挡位力曲线;关门速度【作者】朱建华;刘晶;蒙永种【作者单位】上汽通用五菱汽车股份有限公司,广西柳州545000;上汽通用五菱汽车股份有限公司,广西柳州545000;上汽通用五菱汽车股份有限公司,广西柳州545000【正文语种】中文【中图分类】U463.83+40 引言随着社会经济的发展、人民生活水平的提高，消费者对汽车的要求越来越高；同时，由于国内主机厂数量众多，市场渐趋于饱和，汽车市场的竞争越来越激烈。

所以，各主机厂越来越重视提高汽车产品的质量和性能，进而提高汽车产品的竞争力。

感知质量是汽车质量和性能的重要方面，现阶段被越来越多的主机厂重视。

而铰链侧门作为汽车上经常被顾客使用的重要的运动部件，其感知质量的好坏，很容易被顾客感受到，从而影响顾客对汽车品牌的印象。

开关门力的感知质量是铰链侧门感知质量的关键部分，目前国产车的开关门力感知质量普遍较差，主要表现在开启瞬间力大、挡位不清晰不顺滑、挡位力不舒适、开关过程卡滞、关门速度大、车门难关等，无论从单一门的感知质量，还是整车四门感知质量一致性，都与国外大品牌车有较大差距，既缺乏评价标准，也缺乏设计方法。

通过对多个车型开关门力感知质量差问题的分析，本文作者定义了开关门力感知质量的研究范围，开展了顾客感知质量调研，进行了影响因素分析，制定了开关门力感知质量的设计标准，提供了具体设计方案的建议等，为铰链侧门开关门力感知质量的设计提供了参考。

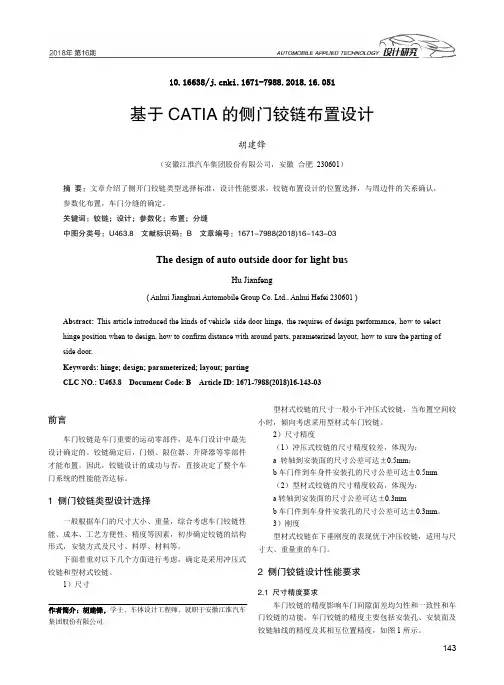

10.16638/ki.1671-7988.2018.16.051基于CATIA的侧门铰链布置设计胡建锋（安徽江淮汽车集团股份有限公司，安徽合肥230601）摘要：文章介绍了侧开门铰链类型选择标准，设计性能要求，铰链布置设计的位置选择，与周边件的关系确认，参数化布置，车门分缝的确定。
