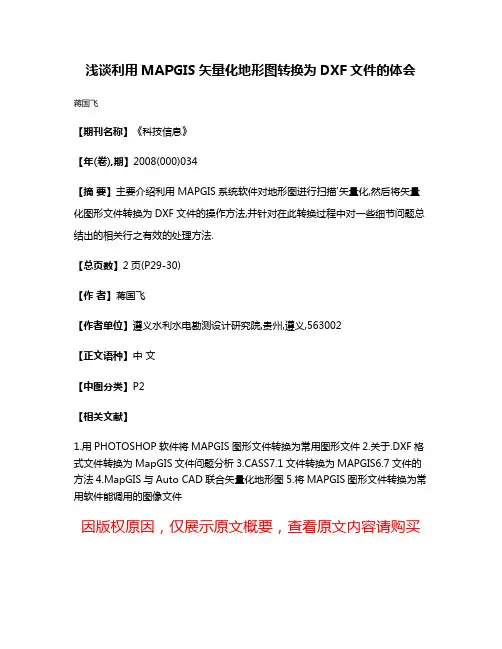

浅谈利用MAPGIS矢量化地形隆转换为DXF文件的体会

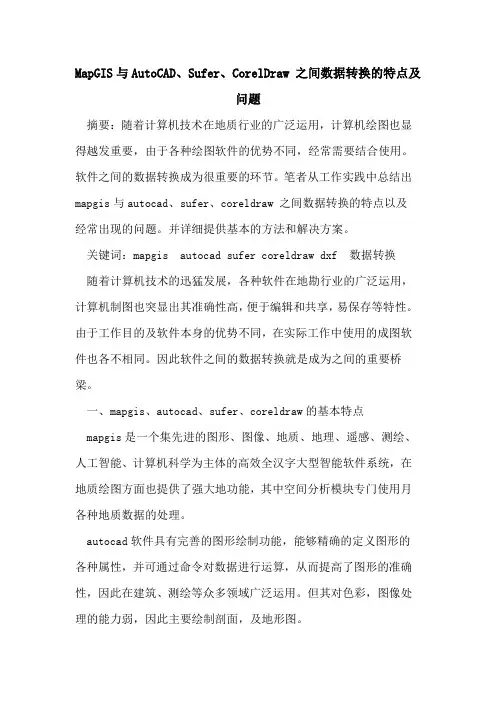

MapGIS与AutoCAD、Sufer、CorelDraw 之间数据转换的特点及问题摘要：随着计算机技术在地质行业的广泛运用，计算机绘图也显得越发重要，由于各种绘图软件的优势不同，经常需要结合使用。

软件之间的数据转换成为很重要的环节。

笔者从工作实践中总结出mapgis与autocad、sufer、coreldraw 之间数据转换的特点以及经常出现的问题。

并详细提供基本的方法和解决方案。

关键词：mapgis autocad sufer coreldraw dxf 数据转换随着计算机技术的迅猛发展，各种软件在地勘行业的广泛运用，计算机制图也突显出其准确性高，便于编辑和共享，易保存等特性。

由于工作目的及软件本身的优势不同，在实际工作中使用的成图软件也各不相同。

因此软件之间的数据转换就是成为之间的重要桥梁。

一、mapgis、autocad、sufer、coreldraw的基本特点mapgis是一个集先进的图形、图像、地质、地理、遥感、测绘、人工智能、计算机科学为主体的高效全汉字大型智能软件系统，在地质绘图方面也提供了强大地功能，其中空间分析模块专门使用月各种地质数据的处理。

autocad软件具有完善的图形绘制功能，能够精确的定义图形的各种属性，并可通过命令对数据进行运算，从而提高了图形的准确性，因此在建筑、测绘等众多领域广泛运用。

但其对色彩，图像处理的能力弱，因此主要绘制剖面，及地形图。

sufer软件是美国golden software公司研发的图形处理软件，其中荣容纳了许多数学算法，如方向导数、梯度算子、地形建模、博里叶分析等，用以对网格数据进行运算和分析，从而达到突出某些有用信息的目的。

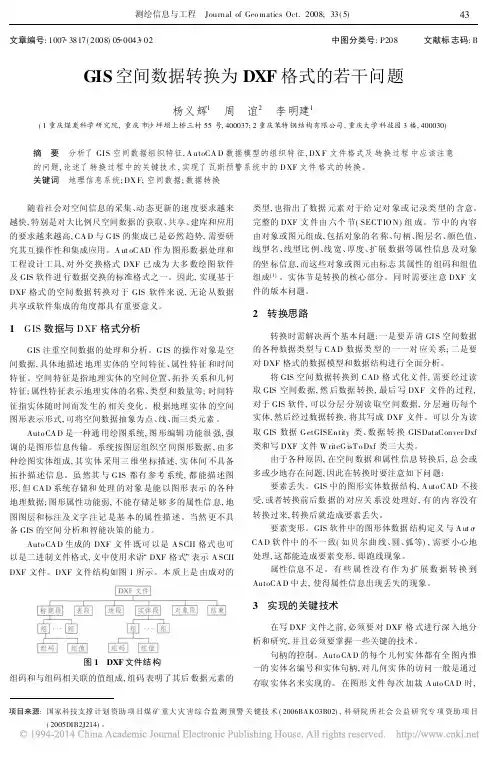

因此在物探（重力、航磁）、化探的数据图件的处理上有极高的优势coreldraw是一款重要的平面设计软件，对色彩，图形处理能强，能够实现一特殊的艺术效果，图形分辨率高，空间占用大，因此常常用来处理图幅较小，线条简单图件，（如报告论文插图）二、mapgis与autocad、sufer、coreldraw 之间数据转换特点及其流程1、dxf格式文件是转换的桥梁在autocad、sufer、coreldraw与mapgis进行数据转换时会经常使用到dxf格式文件，dxf是一种图形交互的文件格式，是autodesk公司开发的用于autocad与其它软件之间进行cad数据交换的cad数据文件格式。

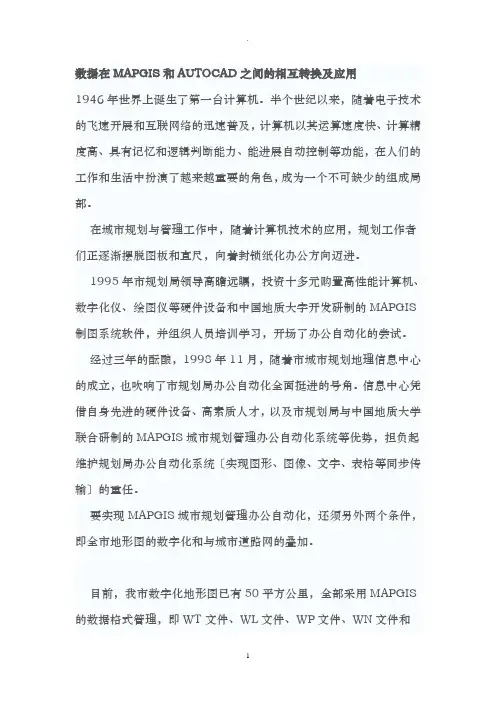

数据在MAPGIS和AUTOCAD之间的相互转换及应用1946年世界上诞生了第一台计算机。

半个世纪以来，随着电子技术的飞速开展和互联网络的迅速普及，计算机以其运算速度快、计算精度高、具有记忆和逻辑判断能力、能进展自动控制等功能，在人们的工作和生活中扮演了越来越重要的角色，成为一个不可缺少的组成局部。

在城市规划与管理工作中，随着计算机技术的应用，规划工作者们正逐渐摆脱图板和直尺，向着封锁纸化办公方向迈进。

1995年市规划局领导高瞻远瞩，投资十多元购置高性能计算机、数字化仪、绘图仪等硬件设备和中国地质大字开发研制的MAPGIS 制图系统软件，并组织人员培训学习，开场了办公自动化的尝试。

经过三年的酝酿，1998年11月，随着市城市规划地理信息中心的成立，也吹响了市规划局办公自动化全面挺进的号角。

信息中心凭借自身先进的硬件设备、高素质人才，以及市规划局与中国地质大学联合研制的MAPGIS城市规划管理办公自动化系统等优势，担负起维护规划局办公自动化系统〔实现图形、图像、文字、表格等同步传输〕的重任。

要实现MAPGIS城市规划管理办公自动化，还须另外两个条件，即全市地形图的数字化和与城市道路网的叠加。

目前，我市数字化地形图已有50平方公里，全部采用MAPGIS 的数据格式管理，即WT 文件、WL文件、WP文件、WN文件和WB文件，其所代表的褓类型分别为点〔PNT〕、线〔LIN〕、区〔REG〕、网〔NET〕和表格记录。

MAPGIS系统以其对不规则线条和字符的处理和表达，以及强大的图库操作系统等功能成为在地形图管理上的首先。

但是，友数字化地形图为背景，利用MAPGIS的编辑功能进展规划设计与管理时，就显得有些力不从心。

城市规划设计与管理要求软件所具备的必务功能，包括如准确捕捉、延长、修剪、圆角和查询相关数据等，而MAPGIS编辑系统上作图的不易操作性。

而现在广为国外工程师和技术人员使用的绘图软件AutoCAD 〔Auto puter Aided Design〕，是美国AutoDESK公司于是1982年开场推出的一种通用的微机辅助绘图和设计软件包。

arcgis、mapgis之间的数据转换在做项目的时候，经常会在各个软件之间互相交互数据，各个软件有自己的优缺点，有自己的文件的数据格式和类型。

现将CAD/MAPGIS/ARCGIS之间的转换简要介绍下：首先，MapGIS符合国人的应用习惯和集成某些常用制图标准，比如在制作图框时，在MapGIS的“实用服务”模块下的“投影变换”系统中的“系列标准图框”就可以直接生成不同比例尺、标准图幅和非标准图幅的图框，如下图：MapGIS的标准数据格式主要有点(wt)、线(wl)、面(wp)3种类型，软件本身提供的数据交换格式有点(wat)、线(wa1)、面(wap)，它们都是ASCII码的明码文件。

而ArcGIS是美国环境系统研究所(ESRI)开发的一款GIS软件，是国内GIS行业常用的软件，它对空间数据的支持较强，数据格式主要有Shape、Coverage、Geodatabase和E00。

CAD主要是DWG和DXF,幸好在MapGIS 软件的文件转换模块中，提供了对dxf、mif、E00、shape等文件的输入输出功能。

实现了不同软件文件之间的交换。

GIS软件在组织数据的时候一般都是按点、线、面分类，这一点MAPGIS和arcGIS是一样的，所以我们在转换数据的时候要分别按点、线、面转换，对于“点”要素来讲，分“注释型”点和“图元型”点，前者从mapgis到arcgis本人觉得通过坐标点生成点，然后赋属性和采用“E00”方式转换的结果比较满意，除了符号参数不一样以外，图形和属性都完整且定位准确。

只是“E00”方式转换得到的Coverage格式里的anotation文件需转到Geodatebase里，变成Geodatebase的anotation才能编辑，后者则直接输入shape文件，但是如果属性字段中包含有中文，还需单独导出属性进行替换原先随shape导出的属性。

“线”和“面”要素从mapgis到arcgis相比“点”来讲就简单多了，直接由mapgis“文件转换”模块导出shape 文件，然后单独导出属性，进行替换，再进行拓扑修复（repair geometry）就ok了，。

mapgis地图矢量化实验报告心得体会篇一：MAPGIS综合实验报告MAPGIS综合报告目录一、实验目的 (02)二、实验过程栅格图像配准 (03)2.图像二值化 (05)矢量化 (06)4.图形编辑 (11)5.属性编辑 (19)6.图文互查 (21)7.对说获得的数据进行利用和分析 (24)8.自定义制图符号 (31)9.输出不同比例尺地图 (35)三、实验总结 (41)MAPGIS实验综合报告一、实验目的。

MAPGIS是通用的工具型地理信息系统软件，具有强大的空间数据的图形显示、各类地图制图的制作功能，作为个来数学信息的可视化转换工具，可以讲数字形式的地理信息以直观的图形形式在屏幕上显示，能自动进行线段跟踪、结点平差、线段接点裁剪与延伸，多边形拓扑结构的自动生成，还可以消除图幅之间元的街边误差，为地学信息的综合分析提供了一个理想的桌面式地理信息系统。

所以，在将图矢量化时应用MAPGIS软件是十分便捷的，同时综合了此软件的基础操作和方法，能培养我们的自出探究能力和中和分析能力。

对于我们来说这是我们以后能熟练运用MAPGIS的开始，路还很长，我们需要不断的摸索、不断的钻研才能完全掌握它。

下面针对这一次的实验成果中来谈一谈如何运用MAPGIS。

二、实验过程。

栅格图像配准装载图像准备工作使用纸质地图，在扫描仪中扫描为图像打开MAPGIS“图像处理”——“图像分析”如图所示如图在点击图像分析模块的菜单“文件” -> “数据输入”，将其他栅格图像（mpg，jpg ，tif 等）转换为MapGIS 的栅格图像格式（ .msi ），选转换数据类型，点击“添加文件”，添加要转换的文件到转换文件表中，然后点击“转换即可。

图像校正在“图像分析”菜单中，打开已经转换好的文件，进行文件的校正如图。

如图打开菜单【镶嵌融合】下的“编辑模式 1 ”，“校正预览”和“控制点息”。

会发现原MapGIS 文件中自动存在了改幅图像的四个拐角端点的配准，我们可以删除这些控制点，添加自己的控制点。

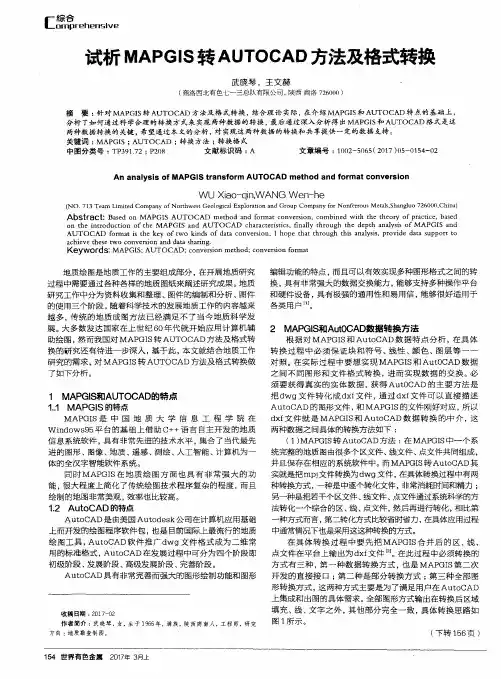

太原科技２００９年第８期TAIYUANS CI-TECHMAPGIS 和AutoCAD文件格式及相互数据的转换张亚仙文章编号：1006－4877（2009）08－0075－03（山西省第三地质工程勘查院，山西晋中030600）摘要：详细介绍了MAPGIS 和AutoCAD 的数据特点、数据转换方法及转换过程中要注意的问题。

MAPGIS 是一款国产GIS 软件，已经从4.0，5.0，5.32，6.0，6.5发展到目前的7.0版本；AutoCAD （Auto Computer Aided Design ），是美国Autodesk 公司1982年推出的一种通用的微机辅助绘图和设计软件包。

关键词：MAPGIS ；AutoCAD ；数据转换中图分类号：P208文献标志码：A收稿日期：2009－06－14；修回日期：2009－07－20作者简介：张亚仙（1974-），女，山西清徐人。

1995年7月毕业于黄河水利学校，助理工程师。

MAPGIS 是中国地质大学（武汉）信息工程学院研制开发的地理信息系统基础软件[1]，具备完善的数据采集、处理、输出、建库、检索、分析等功能。

其中，数据采集手段包括了数字化、矢量化、GPS 输入、电子平板测图、开放式数据转换等；数据处理包括编辑、自动拓扑处理、投影、变换、误差校正、图框生成、图例符号整饰、图像镶嵌配准等功能。

AutoCAD 是由美国Autodesk 公司在20世纪80年代初为微机上应用CAD 技术而开发的绘图程序软件包[2]，市场占有率居世界第一。

经过不断地完善，它已具有图形绘制功能和数据交换能力，支持多种操作平台，具有通用性、易用性，适用于各类用户，其已经成为国际上广为流行的绘图工具，主要应用于测绘、航空、机械、电子、建筑等方面。

１ＭＡＰＧＩＳ和ＡｕｔｏＣＡＤ文件格式1.1MAPGIS 文件格式MAPGIS 把地图数据根据基本形状分为3类：点数据、线数据和区数据。

文件的基本类型也分为3类：点文件（*.WT ）、线文件（*.WL ）和区文件（*.WP ）。

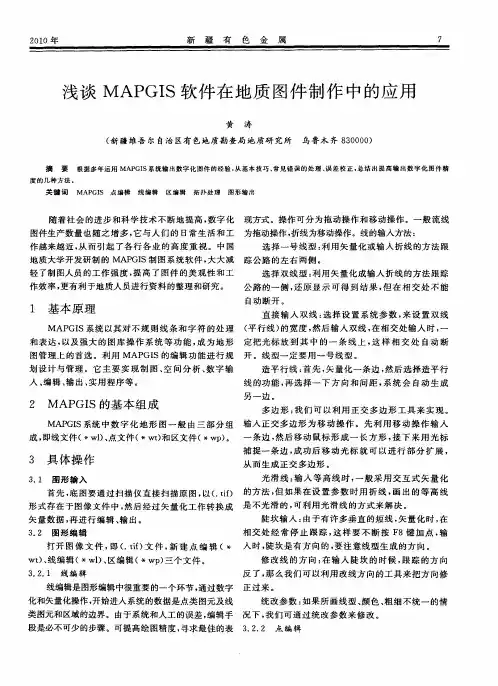

浅谈MAPGIS在地质制图中的应用摘要：地质制图在地质工作当中是不可缺少的一个重要组组成部分，地质制图工作一方面是地质工作人员劳动成果的反映，另一方面也是研究地质的重要依据。

因此，要求地质制图工作人员对地质制图的科学性、详细性和真实性要有高度的重视，切实深化和提高制图技术的水平，以确保地质制图的高效准确。

文章对MAPGIS制图技术进行了分析和研究，探究了MAPGIS制图在地质制图中的应用，期望可以为广大读者提供一定的参考和借鉴。

关键词：MAPGIS技术；MAPGIS制图；地质制图；应用引言以往传统的地质制图技术，耗费的工作量大、工作效率却很低，并且其准度和精度也不高，达到的效果并不够理想的。

所以，改进地质制图的技术就显得尤为重要。

MAPGIS制图技术的提出，是通过实践反复验证的，它可以有效地减轻地质制图的工作量，提高制图的效率，并且能够使地质图更加规范、美观和精确，方便更新、修改和查询，MAPGIS制图在一定程度上可以有效地满足地质制图的需要。

在地质制图中，为了更加有效地应用MAPGIS制图技术，就需要进一步地探究MAPGIS制图技术，相关技术部门对此也应强化思想认识。

一、MAPGIS制图的功能概述MAPGIS制图技术是以传统意义上的制图原理作为前提和基础，以相应的编图软件、输出设备、图形输入，计算机作为基础的一项新技术。

该技术能够以实体数据的形式呈现原始数据中的图形，也能够在分析的过程中通过叠加的形式来进行，且能够对一定属性的数据实施实体统计。

具体而言，MAPGIS制图技术使数字输入变得更加灵活，通过GPS与扫描仪输入，以及数字化仪输入就可以完成数字的输入。

MAPGIS制图技术的处理功能与编辑功能是非常强大的，能够实施相应的搜索，误差的校对和拓扑处理等。

MAPGIS具备的几个方面功能：1、灵活的图形输入（数字化输入、扫描仪输入、GPS输入等），强大的编辑及处理能力（拓扑处理、误差校正、投影变换、任意检索与裁剪等）；2、丰富的系统库（如线型库、子图库、花纹图案库、颜色库和多种字库等）；3、高质量的彩色图形输出（彩喷输出、PS输出、EPS输出、表格输出等）；4、多种图形数据交换格式（ARC/INFO、AUTOCAD、CGM、DLG等）；5、具有数万幅图件的海量地形库管理、接边、漫游、检索能力。

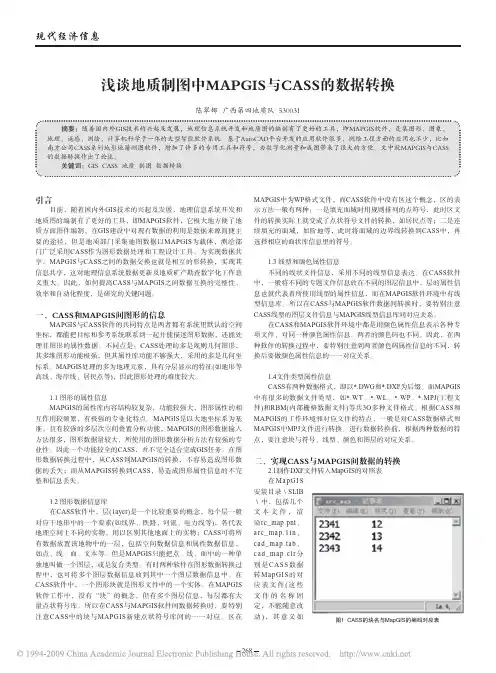

现代经济信息引言目前，随着国内外GIS 技术的兴起及发展，地理信息系统开发和地质图的编制有了更好的工具，即MAPGIS 软件，它极大地方便了地质方面图件编制。

在GIS 建设中对现有数据的利用是数据来源简捷主要的途径，但是地质部门采集地图数据以MAPGIS 为载体，测绘部门广泛采用CASS 作为图形数据处理和工程设计工具。

为实现数据共享，MAPGIS 与CASS 之间的数据交换也就是相互的形转换，实现其信息共享，这对地理信息系统数据更新及地质矿产勘查数字化工作意义重大。

因此，如何提高CASS 与MAPGIS 之间数据互换的完整性、效率和自动化程度，是研究的关键问题。

一、CASS和MAPGIS间图形的信息MAPGIS 与CASS 软件的共同特点是两者都有系统里默认的空间坐标，都能把目标和参考系统联系到一起并能描述图形数据，还能处理非图形的属性数据。

不同点是：CASS 处理的多是规则几何图形，其多维图形功能极强，但其属性库功能不够强大，采用的多是几何坐标系。

MAPGIS 处理的多为地理元素，具有分层显示的特征(如地形等高线、海岸线、居民点等)，因此图形处理的难度较大。

1.1 图形的属性信息MAPGIS 的属性库内容结构较复杂，功能较强大，图形属性的相互作用较频繁，有极强的专业化特点。

MAPGIS 是以大地坐标系为基准，且有较强的多层次空间叠置分析功能，MAPGIS 的图形数据输入方法很多，图形数据量较大，所使用的图形数据分析方法有较强的专业性。

因此一个功能较全的CASS ，并不完全适合完成GIS 任务。

在图形数据转换过程中，从CASS 到MAPGIS 的转换，不容易造成图形数据的丢失；而从MAPGIS 转换到CASS ，易造成图形属性信息的不完整和信息丢失。

1.2 图形数据信息库在CASS 软件中，层(1ayer)是一个比较重要的概念，每个层一般对应于地形中的一个要素(如线界、铁路、河流、电力线等)，各代表地理空间上不同的实物，用以区别其他地面上的实物；CASS 可将所有数据放置该地物中的一层，包括空问数据信息和属性数据信息，如点、线、面、文本等。
