【CN209828448U】一种易清洗的工业滤布【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920199529.9(22)申请日 2019.02.15(73)专利权人 张荣伟地址 050031 河北省石家庄市翟营北大街19号石家庄市水利水电工程处专利权人 陈晓东(72)发明人 张荣伟　张荣法　(51)Int.Cl.C02F 9/10(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种自带清理功能的化工污水过滤设备(57)摘要本实用新型公开了一种自带清理功能的化工污水过滤设备，包括第一釜体，所述第一釜体的上端内部设置有转轴，所述玻璃板的内部固定安装有紫外灯，所述转轴的下端外表面焊接连接有旋搅片，所述第一釜体的左侧内部设置有电动推杆，所述第一釜体的下端内部固定设置有冷水机，所述第一釜体的底端贯穿设置有出渣口，所述第一连接管的右端连接有第二釜体，所述转盘的中间固定连接有活动杆，所述第二滚轮的外侧设置有第一槽道，所述活动杆远离转盘的一端固定连接有过滤板。

该自带清理功能的化工污水过滤设备，杀菌消毒装置的效率较高，前期颗粒大的杂质分离效率较高，设置有对过滤板的快速清理装置，大大提高了过滤效率，过滤的效果较好，适用于水体的回收。

权利要求书2页 说明书5页 附图5页CN 209636050 U 2019.11.15C N 209636050U权　利　要　求　书1/2页CN 209636050 U1.一种自带清理功能的化工污水过滤设备，包括第一釜体(1)，其特征在于：所述第一釜体(1)的上端内部设置有转轴(2)，且转轴(2)的上端外表面固定安装有玻璃板(3)，所述玻璃板(3)的内部固定安装有紫外灯(4)，所述转轴(2)的下端外表面焊接连接有旋搅片(5)，所述第一釜体(1)的左侧内部设置有电动推杆(6)，且电动推杆(6)的右端固定连接有分隔板(7)，并且分隔板(7)的前后两侧表面均等间距活动安装有第一滚轮(8)，所述第一釜体(1)的下端内部固定设置有冷水机(9)，且冷水机(9)的右端电性连接有冷凝片(10)，并且冷凝片(10)紧密贴合设置在第一釜体(1)的下端内表面，所述第一釜体(1)的底端贯穿设置有出渣口(11)，且第一釜体(1)的右端贯穿连接有第一连接管(12)，所述第一连接管(12)的右端连接有第二釜体(13)，且第二釜体(13)的内部中间设置有转盘(14)，所述转盘(14)的中间固定连接有活动杆(15)，且活动杆(15)的后表面活动安装有第二滚轮(16)，所述第二滚轮(16)的外侧设置有第一槽道(17)，且第一槽道(17)位于第二釜体(13)的内侧表面，所述活动杆(15)远离转盘(14)的一端固定连接有过滤板(18)，且过滤板(18)的上端表面固定连接有限位块(19)，所述第二釜体(13)的内部右侧表面固定安装有限位筒(20)，且第二釜体(13)的内部中间开设有第二槽道(21)，所述第二釜体(13)的左端内侧表面活动连接有电动伸缩杆(22)，且电动伸缩杆(22)的右端活动安装有清扫辊(23)，所述清扫辊(23)的下端设置有收集箱(24)，且收集箱(24)活动设置在第二釜体(13)的下端内部，所述转盘(14)的下端设置有活性炭层(25)，且活性炭层(25)的左右两端均固定在第二釜体(13)的内部，所述第二釜体(13)的右端贯穿设置有第二连接管(26)，且第二连接管(26)的右端连接有高压喷头(27)，并且高压喷头(27)的外侧设置有第三釜体(28)，所述第三釜体(28)的内部中间设置有精滤筒(29)，且精滤筒(29)的内部等角度安装连接有精滤板(30)，所述精滤筒(29)的外表面贯穿设置有进水管(31)，且进水管(31)上设置有控制阀(32)。

专利名称：一种便于清洁的工业净水设备专利类型：实用新型专利
发明人：梁萍
申请号：CN202020012078.6
申请日：20200105
公开号：CN211871587U
公开日：
20201106
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便于清洁的工业净水设备，包括工业净水器罐体、伺服电机、安装轴和驱动齿轮，所述工业净水器罐体外侧安装有侧轴，所述底座上安装有定位螺栓，且定位螺栓底部与连接孔相互连接，所述活动板与支撑杆底部相互连接，且支撑杆顶部安装在工业净水器罐体上，所述底座上固定有伺服电机，且伺服电机上安装有安装轴，并且安装轴上焊接固定有驱动齿轮，同时驱动齿轮底端与活动板上端面相互连接。

该便于清洁的工业净水设备，采用新型的结构设计，使得本装置中的工业净水器罐体在清洁时可以稳定的倾斜一定角度，便于将工业净水器罐体中的过滤介质和活性炭等取出，且倾斜后，罐体顶部开口高度降低，便于使用工具进行快速的清洁。

申请人：江苏厚水环保技术有限公司
地址：221000 江苏省徐州市睢宁县宁江工业园外环路南侧
国籍：CN
代理机构：北京中政联科专利代理事务所(普通合伙)
代理人：李延峰
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920224346.8(22)申请日 2019.02.22(73)专利权人 秦皇岛思聚商务咨询有限公司地址 066000 河北省秦皇岛市开发区洋河道12号中关村创业大厦110室(72)发明人 关晓辰　(74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 丁国勇(51)Int.Cl.B01D 46/24(2006.01)(54)实用新型名称一种便于清理的滤筒除尘器(57)摘要本实用新型涉及滤筒除尘器技术领域，且公开了一种便于清理的滤筒除尘器，包括主体箱，所述主体箱的顶部固定安装有排风管，所述主体箱的内顶壁固定安装有环形块，所述环形块的底部开设有环形滑槽，所述环形滑槽的内部活动连接有滑块，所述滑块的顶部固定连接有滑杆，所述滑杆的底端固定连接有滤筒，所述滤筒的底部固定安装有连接杆，所述主体箱的内壁通过支杆固定连接，所述支杆的顶部固定安装有电机，所述电机的输出轴与连接杆的底部固定连接，所述主体箱的左侧固定安装有风机，所述风机的顶部固定安装有进风管，所述主体箱的左侧开设有通孔。

该便于清理的滤筒除尘器，方便对滤筒进行清理，提高过滤效果，方便使用。

权利要求书1页 说明书3页 附图2页CN 209885450 U 2020.01.03C N 209885450U权　利　要　求　书1/1页CN 209885450 U1.一种便于清理的滤筒除尘器，包括主体箱(1)，其特征在于：所述主体箱(1)的顶部固定安装有排风管(2)，所述主体箱(1)的内顶壁固定安装有环形块(3)，所述环形块(3)的底部开设有环形滑槽(4)，所述环形滑槽(4)的内部活动连接有滑块(5)，所述滑块(5)的顶部固定连接有滑杆(6)，所述滑杆(6)的底端固定连接有滤筒(7)，所述滤筒(7)的底部固定安装有连接杆(8)，所述主体箱(1)的内壁通过支杆(9)固定连接，所述支杆(9)的顶部固定安装有电机(10)，所述电机(10)的输出轴与连接杆(8)的底部固定连接，所述主体箱(1)的左侧固定安装有风机(11)，所述风机(11)的顶部固定安装有进风管(12)，所述主体箱(1)的左侧开设有通孔(13)，所述进风管(12)的右端通过通孔(13)延伸至主体箱(1)的内部，所述主体箱(1)内壁的左右两侧均固定连接有固定杆(14)，两个所述固定杆(14)相对的一端均固定连接有固定板(15)，两个所述固定板(15)相对的一侧均固定安装有清理刷(16)，两个所述清理刷(16)相对的一侧与滤筒(7)的外表面接触，所述主体箱(1)的底部固定安装有除尘管(17)，所述主体箱(1)的底部且位于除尘管(17)的左右两侧均固定安装有底座(18)，所述主体箱(1)的前后两侧内壁均固定安装有脉冲阀(19)。

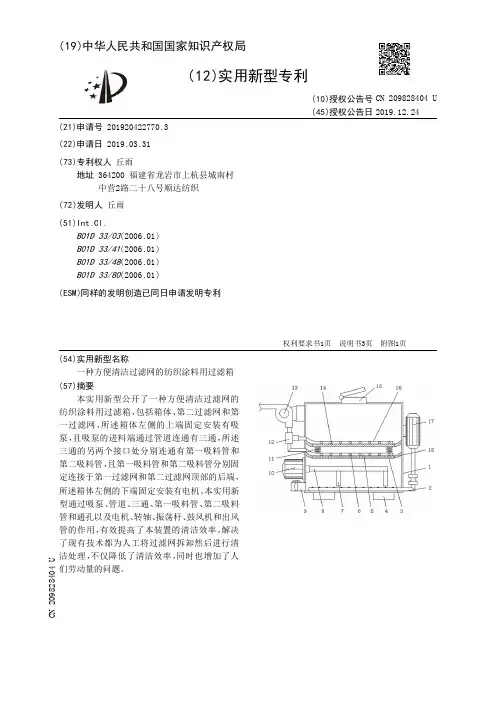

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920422770.3(22)申请日 2019.03.31(73)专利权人 丘雨地址 364200 福建省龙岩市上杭县城南村中营2路二十八号顺达纺织(72)发明人 丘雨　(51)Int.Cl.B01D 33/03(2006.01)B01D 33/41(2006.01)B01D 33/48(2006.01)B01D 33/80(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种方便清洁过滤网的纺织涂料用过滤箱(57)摘要本实用新型公开了一种方便清洁过滤网的纺织涂料用过滤箱，包括箱体、第二过滤网和第一过滤网，所述箱体左侧的上端固定安装有吸泵，且吸泵的进料端通过管道连通有三通，所述三通的另两个接口处分别连通有第一吸料管和第二吸料管，且第一吸料管和第二吸料管分别固定连接于第一过滤网和第二过滤网顶部的后端，所述箱体左侧的下端固定安装有电机。

本实用新型通过吸泵、管道、三通、第一吸料管、第二吸料管和通孔以及电机、转轴、振荡杆、鼓风机和出风管的作用，有效提高了本装置的清洁效率，解决了现有技术都为人工将过滤网拆卸然后进行清洁处理，不仅降低了清洁效率，同时也增加了人们劳动量的问题。

权利要求书1页 说明书3页 附图1页CN 209828404 U 2019.12.24C N 209828404U权　利　要　求　书1/1页CN 209828404 U1.一种方便清洁过滤网的纺织涂料用过滤箱，包括箱体（1）、第二过滤网（3）和第一过滤网（14），其特征在于：所述箱体（1）左侧的上端固定安装有吸泵（13），且吸泵（13）的进料端通过管道连通有三通（12），所述三通（12）的另两个接口处分别连通有第一吸料管（16）和第二吸料管（5），且第一吸料管（16）和第二吸料管（5）分别固定连接于第一过滤网（14）和第二过滤网（3）顶部的后端，所述箱体（1）左侧的下端固定安装有电机（10），电机（10）的输出轴固定连接有转轴（8），且转轴（8）外表面的下端固定连接有振荡杆（7），所述箱体（1）右侧的上端固定安装有鼓风机（17），鼓风机（17）的出风端连通有出风管（2），且出风管（2）、第一吸料管（16）和第二吸料管（5）的内表面均开设有通孔（6）。
