物理-电学知识点及分压分流

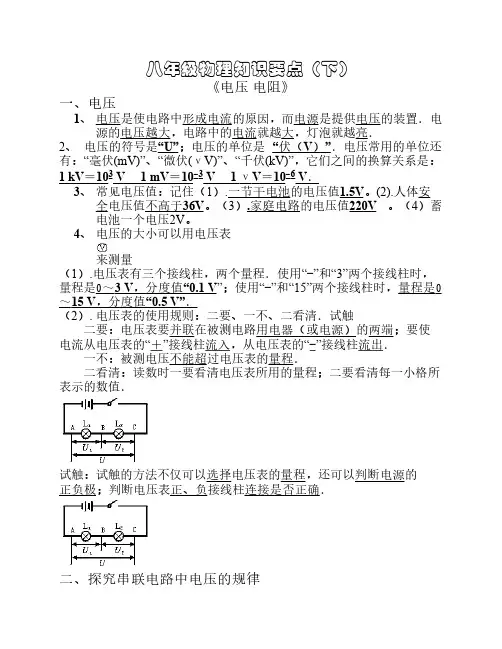

八年级物理知识要点（下）《电压 电阻》一、电压1、 电压是使电路中形成电流的原因，而电源是提供电压的装置．电源的电压越大，电路中的电流就越大，灯泡就越亮．2、 电压的符号是“U ”；电压的单位是 “伏（V ）”．电压常用的单位还有：“毫伏(mV)”、“微伏(μV)”、“千伏(kV)”，它们之间的换算关系是：1 kV ＝103 V 1 mV ＝10-3 V 1 μV ＝10-6 V ．3、 常见电压值：记住（1）.一节干电池的电压值1.5V 。

(2).人体安全电压值不高于36V 。

（3）.家庭电路的电压值220V 。

（4）蓄电池一个电压2V 。

4、 电压的大小可以用电压表来测量（1）.电压表有三个接线柱，两个量程．使用“-”和“3”两个接线柱时，量程是0～3 V ，分度值“0.1 V ”；使用“-”和“15”两个接线柱时，量程是0～15 V ，分度值“0.5 V ”．（2）. 电压表的使用规则：二要、一不、二看清．试触二要：电压表要并联在被测电路用电器（或电源）的两端；要使电流从电压表的“＋”接线柱流入，从电压表的“-”接线柱流出．一不：被测电压不能超过电压表的量程．二看清：读数时一要看清电压表所用的量程；二要看清每一小格所表示的数值．试触：试触的方法不仅可以选择电压表的量程，还可以判断电源的正负极；判断电压表正、负接线柱连接是否正确．二、探究串联电路中电压的规律［猜想或假设］：如图（右）. U= U 1＋U 2 ;（2）. U= U 1=U 2 ;（3）. U ＞U 2＞ U1［设计实验和进行实验］: 如图，我们组想选择两只灯泡，一块电压表，像测电流那样分别测出A 结论：U= U 1＋U 2 ， 串联电路中的总电压等于各部分电路的电压之和．（串压两个分）［猜想或假设］：（1）U= U 1＋U 2 ;（2）U= U 1=U 2 ; （3）U ＞U 2＞ U 1［设计实验和进行实验］: 如图，我们组想选择两只灯泡，一块电压表，结论：U= U 1=U 2 ， 并联电路中的总电压，等于各个支路两端的电压。

（并压处处等）四、电阻1．电阻是导体本身的一种性质 。

导体能导电，但同时对电流又有阻碍作用．相同电压下，导线中电流不同，说明两条导线对电流的阻碍作用不同。

导体对电流的阻碍作用叫电阻(resistance)．电阻的符号：R电阻无论它是否被连入电路，通过它们电流是多少，其阻值一般是不变的，即电阻是导体本身的一种性质．电阻也叫定值电阻，它在电路图中的符号是“”．2．电阻的单位：欧 符号Ω ；常用单位：千欧(k Ω)、兆欧(M Ω) 1 k Ω＝103 Ω 1 M Ω＝106 Ω3．决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积。

导体的电阻还跟温度有关。

五、变阻器1．滑动变阻器：电路图中的符号：（或）。

（1）结构示意图：（2）原理：是通过改变接入电路中的电阻线的长度改变电阻的。

（3）作用：①改变电路的电阻；②改变电路中的电流；③改变与滑动变阻器串联的用电器两端电压。

（4）使用：①串联在电路中使用；②接线柱要一上一下接入电路；③通过的电流不能超过允许的最大值；④在使用前应将电阻调到最大（远离下接线柱阻值变大，靠拢下接线柱阻值变小）（5）变阻特点：逐渐改变电阻，不能表示出阻值。

（6）改变电流的特点：是连续性的。

2．电阻箱：（1）变阻特点：能够表示出阻值。

（2）改变电流的特点：是跳跃性的。

3．变阻器的应用：调节收音机和电视机音量大小的电位器。

《欧姆定律》一、探究电流跟电压、电阻的关系［提出问题］：电阻、电压、电流三者的关系怎样？［猜想和假设］：1．电流和电阻成反比．2．电流和电压成正比．［设计实验］：(一)设计思想：（1）一个灯泡，用两节电池比一节电池时亮，说明灯(电阻)不变，电压大时，电流也大；（2）同样的两节电池，2.5 V的灯比6.3 V的灯亮．电压不变时，电阻大的电流小，电阻小的电流大．(二)实验电路：根据实验思想，画出如下电路图：（要记做上面的图）1．电流跟电压的关系2．电流跟电阻的关系二、欧姆定律1．欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比．这是德国物理学家欧姆在19世纪初经过大量的实验而归纳得出的．为了纪念他，把这个定律叫做欧姆定律．用公式表示：式中：I ——电流——安培(A )； U ——电压——伏特(V)R ——电阻——欧姆(Ω)2．欧姆定律的应用(1)应用欧姆定律进行简单电路的计算．步骤：[画出图，标出量、求出数]即：①根据题意画电路图．②在电路图上标明已知量的符号、数值、未知量的符号．③利用欧姆定律求解．(2)对额定电压的理解：用电器在正常工作时所需的电压叫额定电压．(3)短路是电流过大的一个原因．（由I=U/R 可知，短路U 不变，R 很小，I 很大）3．串联和并联电路的总电阻：（1）串联：①两个电阻串联接入电路，相当于增加导体的长度，其总电阻要比其中任何一个电阻要大；②串联的两个电阻，如果任何一个电阻增大，总电阻会增大；③要使电路电阻增大（或电流减小）应串联电阻；④串联后的电阻为R ，即：R=R 1+ R 2（2）并联：①两个电阻并联接入电路，相当于增加导体的横截面积，其总电阻要比其中任何一个电阻要小；②并联的两个电阻，如果任何一个电阻增大，总电阻也会增大；③要使电路电阻减小（或增大干路电流）应并联电阻；R ，即： 三、实验：测量小灯泡的电阻[实验原理]：根据欧姆定律： 推出 ，计算出灯泡电阻R ． [实验电路及器材]：（要记做右图）[实验步骤]：1．按电路图连接实物电路．连接电路时，开关应断开．2．，将滑动变阻器滑片调至滑动变阻器阻值最大的位置． 3．试触，观察电流表、电压表指针的变化，4．合上开关，移动滑动变阻器的滑片．改变被测小灯泡两端的电压，测出通过小灯泡的电流和小灯泡两端的电压，填入数据表格内．[1．对人体安全电压：不高于36 V 的电压．2．家庭电路中的触电事故：都是人体直接或间接跟火线连通造成的．3．预防家庭电路中的触电事故：(1)绝对不要接触没有绝缘皮的火线以及跟火线连通的导体． (2)绝缘部分破损，导电部分裸露处要及时更换． (3)不要在电线上搭晾衣物，不要用湿手触摸电器（或开关）．4．安全用电原则： 不接触低压带电体，不靠近高压带电体．5．雷电的产生：雷电是由于大气在激烈的上升和下降过程中发生摩擦，致使一部分云层带上了正电，另一部分云层带上了负电．当两朵带异种电荷的云层相互接近时，就发生了大规模的空中放电现象，产生强大的闪光和声音，这就是雷电．6．雷电的危害：击毁房屋，造成人畜伤亡，还会引起森林火灾，破坏高压输电线等． 、7．雷电的预防：在高大建筑物的顶部安装避雷针来防雷电；雷雨的天气尽量不要外出走动，不要在大树下躲雨，不站在高处，而应蹲在低凹处并且两脚尽量并拢．在高压输电线上面安装避雷线8．避雷针：它把雷电引来入地，从而保护其他物体．《电功率》一、电能1．电能（1）、电能可以转化为其他形式的能，如：热能、光能、机械能（动能）、化学能、磁场能------等。

（2）、电能的来源：水力、风力、火力、化学能、光等。

（3）、使用电能优点：①来源广泛；②便于输送；③使用方便；④污染少，有利于保护环境.2、电能的单位：（1）、国际单位：焦耳（J ）；（2）、常用单位：千瓦时(kW ·h )俗称“度”；（3）、换算关系：1度＝1千瓦时(kW ·h)＝3.6×106焦耳(J)3．电能表——用来测量用电器消耗的电能（或电功）（1）、认识电能表：①“10(20) A ”指这个电能表的额定电流为10安培．短时间应用电流允许大一些，但不能超过20A ；②“600 revs/kW ·h ”指电能表转过600转，用电器消耗的电能是1kW ·h ； ③“50 Hz ”指电能表应在（2）， 假设电费：0.52元/ kW ·h ，本月用电：1021.4 kW ·h –946.8 kW ·h=kW ·h ，合 元。

4．[补充]电功（W ）：（可认为是消耗的电能）（1）、电流通过用电器所做的功（即消耗电能）叫做电功.电流做功的过程实际就是电能转化为其他形式能量的过程.电流做了多少功，就有多少电能转氏为其他形式的能量.二、电功率1．什么是电功率［演示］(1)将15 W 和100 W 的电灯分别接入电路，合上开关，灯发光，同学们观察电能表转动情况，100 W 转得快说明用电器用消耗的电能快． 不能说消耗得电能多。

（1）、 电功率(electric power)” 用P 表示，是表示消耗电能（或电流做功）的快慢（2）、单位：①是“瓦特”，简称“瓦”，符号是“W ”；②更大的单位是千瓦(kW)，即1 kW ＝103 W2．电功率的大小（或意义）：等于用电器1s 内消耗的电能。

（即它与电能和用电器W 3．电功率计算（或测量）：（1） t ——用电器工作的时间 P ——电功率（2）、P=UI 其中U ——电压（V ），I —— 电流（A ），P ——电功率（W （3）、[补充] ① P=I 2R ；② P= U 2/ R 都可以求出P4．额定电压与额定功率：“220 V ，15 W ”指的是电灯的额定工作电压是220 V ，额定功率是15 W ． 家用电器在额定电压下工作时的电功率，叫做额定功率．三、测量小灯泡的电功率[ 测量要求]:(1)使小灯泡在额定电压下发光．(2)使小灯泡两端电压是额定电压的1.2倍，并观察小灯泡亮度．(3)使小灯泡两端电压低于额定电压，并观察小灯泡亮度．［实验目的］测量小灯泡在不同电压下工作时的电功率．［实验原理］根据公式P＝UI，测出灯两端电压和通过灯泡电流，计算出小灯泡的电功率．［实验电路和器材］设计如右图电路．（要记做图）[实验数据(记录)表格：]［实验步骤］:1．按电路图连接实物电路．连接时开关应断开，滑动变阻器阻值调到最大值；2．合上开关，移动滑片P，使小灯泡两端电压为额定电压，观察小灯泡发光，记录电流表、电压表示数3．移动滑片P，使小灯泡两端电压为额定电压值的1.2倍，观察灯泡发光，记录电流表、电压表示数．4．移动滑片P，使小灯泡两端电压低于额定电压，观察并做记录．5．断开开关，整理实验器材．［实验结论］：(1)不同电压，小灯泡的功率不同．实际电压越大，小灯泡功率越大．(2)小灯泡的亮度由小灯泡的实际功率决定，实际功率越大，小灯泡越亮．(3)在额定电压下，小灯泡才能正常发光．四、电和热1．探究电流的热效应跟电阻大小的关系：铜丝与电阻丝串联，电流相同，相同时间，电阻丝阻值大，发热多。
