转炉炉气分析技术发展浅析

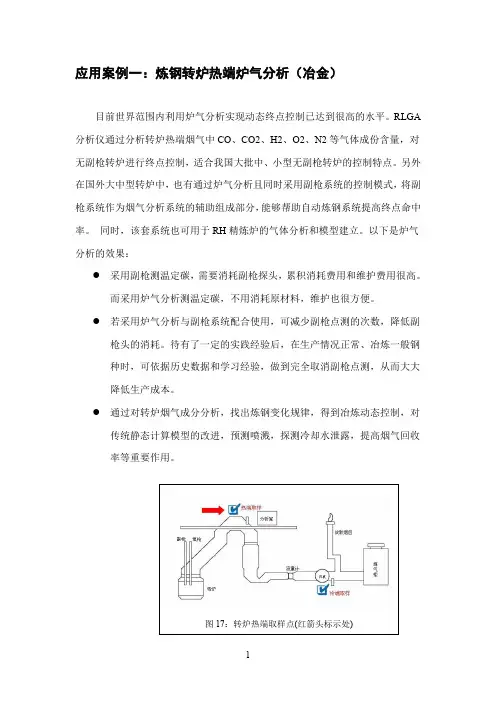

应用案例一：炼钢转炉热端炉气分析（冶金）目前世界范围内利用炉气分析实现动态终点控制已达到很高的水平。

RLGA 分析仪通过分析转炉热端烟气中CO、CO2、H2、O2、N2等气体成份含量，对无副枪转炉进行终点控制，适合我国大批中、小型无副枪转炉的控制特点。

另外在国外大中型转炉中，也有通过炉气分析且同时采用副枪系统的控制模式，将副枪系统作为烟气分析系统的辅助组成部分，能够帮助自动炼钢系统提高终点命中率。

同时，该套系统也可用于RH精炼炉的气体分析和模型建立。

以下是炉气分析的效果：●采用副枪测温定碳，需要消耗副枪探头，累积消耗费用和维护费用很高。

而采用炉气分析测温定碳，不用消耗原材料，维护也很方便。

●若采用炉气分析与副枪系统配合使用，可减少副枪点测的次数，降低副枪头的消耗。

待有了一定的实践经验后，在生产情况正常、冶炼一般钢种时，可依据历史数据和学习经验，做到完全取消副枪点测，从而大大降低生产成本。

●通过对转炉烟气成分分析，找出炼钢变化规律，得到冶炼动态控制，对传统静态计算模型的改进，预测喷溅，探测冷却水泄露，提高烟气回收率等重要作用。

图17：转炉热端取样点(红箭头标示处)图18：某钢厂转炉应用RLGA 分析仪对8种气体在线分析 此图为一炉钢实时数据转炉烟气分析的作用 ● 降低副枪使用的成本 ● 对传统静态计算模型的改进 ● 预测喷溅的产生 ● 提高转炉煤气的回收率 ● 探测冷却水的泄露 ● 降低铁合金的用量对传统静态计算模型的改进∙在静态模型的热平衡计算中，二次燃烧率CO2/(CO+CO2)为设定值，使用炉气分析后它可使用测量数据，因而可获得一个较符合实际的数值。

∙在静态模型的物料平衡计算中，炉气中CO/CO2的值为假定值，现在可由炉气分析获得一个与实际情况更加吻合的数值。

∙在静态模型中，渣中的氧化铁含量为设定值，引入炉气分析后，通过对渣中的氧累积量进行动态计算，可对该值进行更精确的设定。

转炉煤气回收和利用技术分析1. 引言1.1 背景介绍转炉煤气回收和利用技术是指利用含有煤气和煤焦油等化学组分的转炉煤气进行资源化处理，从而实现煤气的回收和重复利用。

随着能源和环境问题日益凸显，转炉煤气回收和利用技术逐渐成为工业生产和环保管理的重要方向。

目前，我国的煤炭资源丰富，但由于传统燃烧方式导致的煤气排放污染严重，使得转炉煤气回收和利用技术的研究与应用显得尤为紧迫。

通过有效的技术手段对转炉煤气进行处理，不仅可以减少环境污染，还可以实现资源的最大化利用，提高工业生产的效率和节约能源消耗。

本文旨在对转炉煤气回收和利用技术进行深入分析，探讨其技术原理、应用现状、发展趋势以及存在的关键问题，为相关领域的研究和开发工作提供参考，推动我国转炉煤气回收和利用技术的发展，促进工业生产的可持续发展和环境保护工作的深入推进。

【2000字】1.2 问题提出在当前的转炉生产过程中，废气中含有大量的煤气，这些煤气的排放不仅造成了环境污染，还造成了能源的巨大浪费。

急需开发一种转炉煤气回收和利用技术，将这些废气中的煤气进行有效提取和再利用，实现环境保护和资源节约的双重效果。

目前在转炉煤气回收和利用技术方面仍存在诸多问题，包括技术成本高、技术成熟度低、设备稳定性差等。

这些问题制约了转炉煤气回收和利用技术的进一步推广和应用。

急需对转炉煤气回收和利用技术进行深入研究和分析，找出存在的问题并提出解决方案，推动该技术的发展和应用，实现转炉生产过程的清洁生产和可持续发展。

【字数：201】1.3 研究意义转炉煤气回收和利用技术的研究意义主要体现在以下几个方面：1. 节约能源资源：煤气回收和利用是资源有效利用的重要手段，通过开发和应用煤气回收技术，可以有效节约能源资源，减少对传统能源的依赖，提高能源利用效率。

2. 减少环境污染：煤气回收和利用技术可以有效降低燃料燃烧过程中排放的废气中的有害物质浓度，减少空气污染和温室气体排放，保护环境，改善空气质量。

转炉炉气分析与“投弹”检测相结合在自动化炼钢技术中的应用转炉炼钢的目的是对兑入转炉的铁水和废钢等原料，采用通过氧枪连续吹氧和加入渣料造渣的方式，不断氧化[Si]、[Mn]和去除[P]、[S]等杂质，并降低熔池中的碳含量和提升熔池温度的过程。

能否实现直接出钢的主要条件为冶炼终点时钢水成分和温度是否满足目标要求；因此，冶炼终点钢水成分和温度命中率高的炼钢控制技术能减少补吹和倒炉取样的次数，可有效地缩短冶炼时间，提高转炉产量，降低生产成本，是转炉炼钢的关键技术。

目前，国内中小转炉占70％以上，大部分都是依靠人工经验来判断转炉终点的方法，即通过观看炼钢过程中火花的颜色来判断钢水成分和温度。

国内大转炉一般采用副枪矫正模型炼钢，在冶炼后期使用副枪探头检测反馈信号，进行终点动态矫正。

炉气分析是利用安装在转炉烟道上的气体分析仪实时分析转炉烟气成分，提高过程监控能力和预报钢水成分的一种自动化炼钢技术。

国外转炉一般使用质谱仪炉气分析模型系统进行终点预报和过程控制，主要目标为降低副枪探头消耗和判断炉况；国内有些中小转炉引进了国外的质谱仪炉气分析系统，在应用中存在设备昂贵、维护复杂和消耗高，以及国外模型与国内拉碳工艺差别较大的一些问题。

本文在邯钢120t转炉上使用自主开发的直插式气体分析仪、投弹检测技术和自动化炼钢模型，进行了中小转炉的全程过程控制自动化炼钢的尝试，并取得了较好的控制效果和经济效益。

一、自动化炼钢主要监控设备（一）直插式炉气分析系统本系统使用直插式炉气分析仪进行炉气成分监控，实现转炉炉况的全程动态监控，该系统与国外引进的质谱仪炉气分析系统不同，不需要取样系统和预处理系统，设备和安装方式简单，直接插入转炉烟道内，可以在室外工况下全天候运行，基本不需要维护。

此外，该系统比质谱仪（分析响应时间约3s)具有更快的分析速度，响应时间小于1s；并且，分析的数据基本没有漂移现象，不需要类似质谱仪的定期矫正和标气标定。

转炉煤气回收和利用技术分析转炉煤气回收和利用技术是指在钢铁生产过程中，通过收集和利用炉煤气中的有用成分，实现资源的最大化利用和节能减排的目的。

炉煤气是指在高炉或转炉冶炼过程中产生的含有一定量CO、CO2、H2、CH4、N2、H2O等气体的混合气体，其中含有大量的热能和化学能。

对炉煤气进行回收和利用，可以在一定程度上降低生产成本，减少能源消耗，减少环境污染。

目前，炉煤气回收和利用技术主要包括直接利用、间接利用和化学利用三种方式。

直接利用是指将炉煤气中的有用成分，如CO、H2等直接引入燃烧室或其他生产过程中进行利用。

这种方式简单、成本低，但存在操作难度大、容易产生安全隐患等缺点。

间接利用是将炉煤气中的有用成分通过处理设备如废热锅炉、热风炉、汽轮发电机等进行热量或动力的转化，再用于工业生产或供暖等用途。

这种方式能够有效地提高能源利用率，减少环境排放，但对设备要求较高，成本也相对较高。

化学利用是指将炉煤气中的有用成分转化为可直接使用的化工产品或燃料。

利用甲烷制备乙烯、利用合成气制备甲醇等。

这种方式具有高附加值、资源综合利用的优点，但技术难度大、投资高、运行费用高等问题也需要克服。

对于转炉煤气回收和利用技术，我国正处于发展的初期阶段，目前主要采用了直接利用和间接利用的方式。

但在未来，随着我国对能源资源的需求越来越大，对环境保护的要求也越来越高，化学利用技术有望成为未来的发展方向。

在直接利用方面，目前主要的技术方案包括利用炉煤气直接焚烧加热水蒸汽、利用炉煤气直接供热和发电、利用炉煤气代替燃煤锅炉等。

这种方式虽然成本较低，但存在着炉煤气产生量大、组分复杂、热值低等问题，对技术设备要求较高，运行稳定性差等难点。

在间接利用方面，目前主要的技术方案包括废热锅炉、热风炉和汽轮发电机等。

这种方式对设备要求较高，但从能源利用效率和环境保护角度来看，是一种较为理想的选择。

化学利用技术则是将炉煤气中的有用成分转化为可直接使用的化工产品或燃料。
