PEN3-4812E21中文资料

  • 格式：pdf
  • 大小：106.85 KB
  • 文档页数：2

Examples of Partnumbers/Modelcode
PART NO. INPUT VOLTAGE (VDC) Nominal INPUT CURRENT NO LOAD INPUT CURRENT FULL LOAD OUTPUT VOLTAGE (VDC) OUTPUT CURRENT (max. mA) EFFICIENCY FULL LOAD (% TYP.)
Other specifications please enquire.
Electrical Specifications
(Typical at + 25° C, nominal input voltage, rated output current unless otherwise specified) Input Specifications Voltage range Filter Isolation Specifications Rated voltage Resistance Capacitance Output Specifications Voltage accuracy Ripple and noise (at 20 MHz BW) Short circuit protection Line voltage regulation Load voltage regulation Temperature coefficient General Specifications Efficiency Switching frequency Environmental Specifications Operating temperature (ambient) Storage temperature Derating Humidity Cooling Physical Characteristics Dimensions Weight Case material 9-18, 18-36, 36-72 VDC Wide Input Pi Network 1500 Vdc 109 Ohm 390 pF typ. +/- 1 % typ. +/-2% max. 60 mV p-p max. Continuous , restart automatic +/- 0,5 % max. +/- 0,5 % max. +/- 0,02 % / °C 74 % to 80 % 260 KHz. Typ. -40°C to +85°C - 55 °C to + 125 °C See graph Up to 90 %, non condensing Free air convection 31,75 x 20,32 x 10,16 mm 1,25 x 0,80 x 0,40 inches 19,0 g Non conductive black plastic
9 - 18 9 - 18 9 - 18 9 - 18 18 - 36 18 - 36 18 - 36 18 - 36 36 - 72 36 - 72 36 - 72 36 - 72
12 12 12 12 8 8 8 8 6 6 6 6
223 277 312 312 110 133 156 156 55 66 78 78
PEN3-123R3E2:1 PEN3-1205E2:1 PEN3-1212E2:1 PEN3-1215E2:1 PEN3-243R3E2:1 PEN3-2405E2:1 PEN3-2412E2:1 PEN3-2415E2:1 PEN3-483R3E2:1 PEN3-4805E2:1 PEN3-4812E2:1 PEN3-4815E2:1
- 40
0
40
80
100
** Max. output power depends on the model and is in the range between 2 and 3 W
Specification can be changed without notice.
REV:1 / 02.2003
Dimensions
Derating Graph and Pinning
Output
Temperature Derating Graph
Ambient Temperature ° C 85
** 3.00 W
Pin # 2 3 9 11 14 16 22 23
Connection Single - V Input - V Input Omitted NC + V Output - V Output + V Input + V Input
元器件交易网
Telefon: +49 (0) 6135 931069 Telefax: +49 (0) 6135 931070 www.peak-electronics.de info@peak-electronics.de
MD SERIES PEN3-XXXXE2:1 1.5 KV ISOLATED 2 - 3 W REGULATED SINGLE OUTPUT DIP24
3.3 5 12 15 3.3 5 12 15 3.3 5 12 15
660 500 250 200 600 500 250 200 600 500 250 200
74 75 80 80 75 78 80 80 75 78 80 80
元器件交易网 1.5 KV ISOLATED 2 - 3 W REGULATED SINGLE OUTPUT DIP24
Copyright PEAK electronics GmbH

合集下载

CH412 中文手册说明书

CH412 中文手册说明书

ESD 保护芯片CH412中文手册 版本：1B 1、概述CH412是四路ESD 保护二极管阵列，能够承受IEC 61000-4-2规定的最高±15KV 人体模型、±8KV 接触放电以及±15KV 气隙放电的ESD 脉冲，用于电子产品对外接口中的高速信号和差分信号以及通用信号的ESD 保护。

CH412K 提供4通道低电容二极管保护和TVS 瞬态电压抑制器箝位，适用于高速和中低速信号，可以用于USB 超速、高速和全速以及低速信号保护。

CH412Z 提供4通道TVS 瞬态电压抑制器箝位，适用于中低速信号，可以用于USB 全速和低速信号保护。

CH412K CH412Z2、特点● 支持±15KV 人体模型HBM 。

● 支持±8KV 接触放电。

● 支持±15KV 气隙放电。

● CH412K ：内部4路独立箝位二极管，典型值1pF 的低输入电容，适用于高速和中低速信号。

● CH412Z ：内部4路TVS 箝位保护，典型值20pF 的输入电容，适用于中低速信号。

● 采用SOT 小体积晶体管级贴片无铅封装，兼容RoHS 。

3、封装封装形式 塑体宽度 引脚间距 封装说明 订货型号 SOT363 1.25mm 49mil 0.65mm 26mil 小型6脚贴片 CH412K SOT353 1.25mm 49mil 0.65mm 26mil 小型5脚贴片 CH412Z 注：1、封装体积较小，正面印字仅有代号而不含全部型号，例如CH412Z 代号是12。

2、盘装，每盘整包装数量为3000只，可以零售，但是零售时不会逐个清点数量。

IO4 IO3 IO3 VCC IO44、型号CH412B已经停产，请换用CH412K，多出的两个通道可以悬空或并联（低速时）。

4、引脚CH412K 引脚号CH412Z引脚号引脚名称类型引脚说明2 2 GND 电源公共接地端，必须直接连接到全局地5 无VCC 电源正电源端，必须靠近引脚对GND连接0.1μF电容，用于USB信号保护时通常为3.3V（或者5V），用于其它信号须同被保护芯片的电源电压（2V～5V）1,3,4,6 1,3,4,5 IO1～IO4 信号ESD保护通道，与被保护芯片的信号引脚并联5、应用说明CH412设计用来与被保护芯片内置的ESD保护一起工作。

CH341中文资料

CH341中文资料

USB总线转接芯片CH341中文手册版本：2C1、概述CH341是一个USB总线的转接芯片，通过USB总线提供异步串口、打印口、并口以及常用的2线和4线等同步串行接口。

在异步串口方式下，CH341提供串口发送使能、串口接收就绪等交互式的速率控制信号以及常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。

在打印口方式下，CH341提供了兼容USB相关规范和Windows操作系统的标准USB打印口，用于将普通的并口打印机直接升级到USB总线。

在并口方式下，CH341提供了EPP方式或MEM方式的8位并行接口，用于在不需要单片机/DSP/MCU 的环境下，直接输入输出数据。

除此之外，CH341A芯片还支持一些常用的同步串行接口，例如2线接口（SCL线、SDA线）和4线接口（CS线、SCK/CLK线、SDI/DIN线、SDO/DOUT线）等。

2、特点2.1. 概述●全速USB设备接口，兼容USB V2.0，外围元器件只需要晶体和电容。

●可选：通过外部的低成本串行EEPROM定义厂商ID、产品ID、序列号等。

●支持5V电源电压和3.3V电源电压。

●低成本，直接转换原串口外围设备、原并口打印机、原并口外围设备。

●采用SOP-28无铅封装，兼容RoHS，串口应用还提供小型的SSOP-20封装。

●由于是通过USB转换的接口，所以只能做到应用层兼容，而无法绝对相同。

2.2. 异步串口●仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。

●计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。

●硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。

●支持5、6、7或者8个数据位，支持奇校验、偶校验、空白、标志以及无校验。

●支持串口发送使能、串口接收就绪等传输速率控制信号和MODEM联络信号。

●通过外加电平转换器件，提供RS232、RS485、RS422等接口。

HOPEFIND EPSON兼容墨盒芯片系列-E 说明书

HOPEFIND EPSON兼容墨盒芯片系列-E 说明书

概述
EPSON E片为0.35 μm EEPROM 工艺设计制造，专门用于存储兼容墨盒余墨容量及墨盒信息（如：墨盒型号、颜色、日期等），完全兼容原厂打印机。

现有普通E片（EEN）和连供E片（EER）两种。

功能
普通E片能准确存储兼容墨盒的余墨容量及墨盒信息，一旦墨水使用完毕，在墨盒重新充满墨水后，采用专用复位器进行复位，该芯片的余墨容量数据将回复到初始状态，同时不改变其它墨盒信息。

连供E片不仅能准确存储兼容墨盒的余墨容量及墨盒信息，而且具有墨量自动恢复功能，广泛应用于连续供墨系统，符合环保要求，降低打印成本。

如何实现墨量自动恢复功能
按打印机更换墨盒键，使墨盒车到达更换墨盒位置，无需取出墨盒，按复位开关键3秒，再按更换墨盒键，待打印机自动操作结束，墨量指示自动恢复满刻度，打印任务队列中的其它任务可继续。

部分打印机可任选以下方式实现恢复功能。

①按打印机关机键，等待大约1分钟后再开机，待打印机自动操作结束，墨量指示自动恢复满刻度，此
时当前打印任务已取消，打印任务队列中的其它任务可继续。

②根据计算机屏幕提示，按“如何”按钮，根据屏幕提示按“下一步”、“确定”或“继续”（整个操
作过程无需对打印机操作），待打印机自动操作结束，墨量指示自动恢复满刻度，打印任务队列中的其它任务可继续。

Page1
③按打印机更换墨盒键，使墨盒车到达更换墨盒位置，无需取出墨盒，无需按复位开关键，再按更换墨
盒键，待打印机自动操作结束，墨量指示自动恢复满刻度，打印任务队列中的其它任务可继续。

外形图
外形尺寸：9.9×20.8，厚度：0.8±0.1，单位：mm。

Page2。

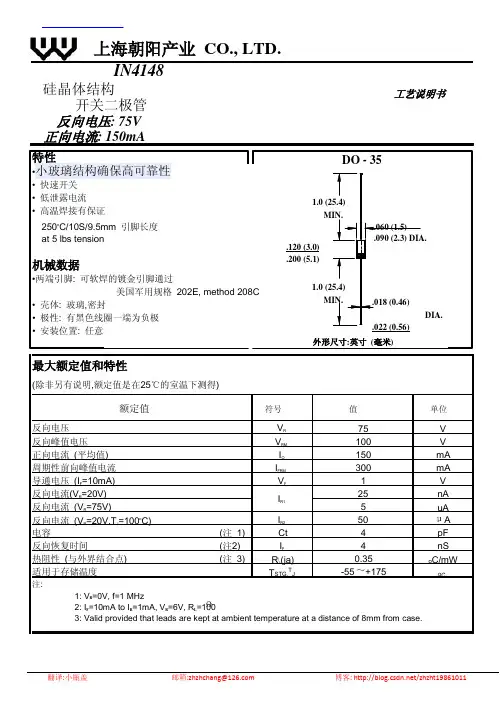

IN4148中文资料

IN4148中文资料


DIA.
最大额定值和特性
(除非另有说明,额定值是在25℃的室温下测得)
额Байду номын сангаас值
符号
值
单位
反向电压
VR
75
V
反向峰值电压 正向电流 (平均值)
VRM
100
V
IO
150
mA
周期性前向峰值电流
IFRM
300
mA
导通电压 (IF=10mA)
VF
1
V
反向电流(VR=20V) 反向电流 (VR=75V)
IR1
25
022056最大额定值和特性除非另有说明额定值是在25的室温下测得反向电压额定值符号vr75单位反向峰值电压正向电流平均值周期性前向峰值电流导通电压if10ma反向电流vr20v反向电流vr75v反向电流vr20vtj100vrmioifrmvfir1ir2100150300mamanaua电容反向恢复时间035pfnsocmw适用于存储温度ir1mavr6vrl100tstg55175validprovidedambienttemperature8mmfromcase
nA
5
uA
反向电流 (VR=20V,TJ=100oC)
IR2
50
A
电容
(注 1)
Ct
4
pF
反向恢复时间
(注2)
IF
4
nS
热阻性 (与外界结合点) 适用于存储温度
注:
(注 3)
R(ja) TSTG,TJ
0.35 -55 +175
oC/mW
oC
1: VR=0V, f=1 MHz 2: IF=10mA to IR=1mA, VR=6V, RL=100 3: Valid provided that leads are kept at ambient temperature at a distance of 8mm from case.
