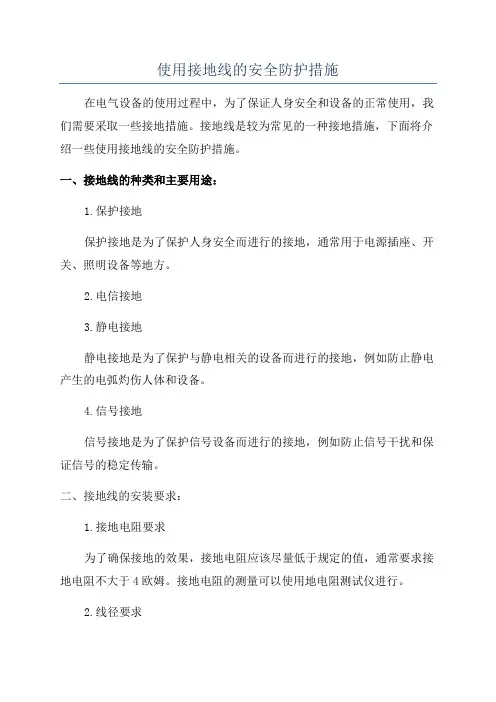

使用接地线的安全防护措施在电气设备的使用过程中，为了保证人身安全和设备的正常使用，我们需要采取一些接地措施。
接地线是较为常见的一种接地措施，下面将介绍一些使用接地线的安全防护措施。
一、接地线的种类和主要用途：1.保护接地保护接地是为了保护人身安全而进行的接地，通常用于电源插座、开关、照明设备等地方。
2.电信接地3.静电接地静电接地是为了保护与静电相关的设备而进行的接地，例如防止静电产生的电弧灼伤人体和设备。
4.信号接地信号接地是为了保护信号设备而进行的接地，例如防止信号干扰和保证信号的稳定传输。
二、接地线的安装要求：1.接地电阻要求为了确保接地的效果，接地电阻应该尽量低于规定的值，通常要求接地电阻不大于4欧姆。
接地电阻的测量可以使用地电阻测试仪进行。
2.线径要求接地线的线径要根据实际使用的电流大小进行选择。
一般来说，接地线的截面积应不小于1.5平方毫米。
3.线材要求接地线的材料应选择导电性好、耐腐蚀性强的材料。
常见的接地线材料有铜线、铝线等。
同时，还要保证接地线与设备的牢固连接。
4.专用线槽要求接地线与电源线、信号线等要分开敷设，且不得穿越在同一线槽内。
如果不得不穿越在同一线槽内，应采取屏蔽和隔离措施。
三、接地线的接线方法：1.通过建筑物的导体接地装置接地在建筑物内，可以通过接地线与建筑物的导体接地装置相连接。
这需要确保建筑物的导体接地装置符合相关的规定和要求。
2.通过独立的接地电极接地在没有可靠的建筑物导体接地装置的情况下，可以采用独立的接地电极进行接地。
接地电极可以选择金属材料如镀锌铁管、铜管等进行敷设，并埋入地下，保证与大地充分接触。
3.通过专用接地线接地在特殊设备或器材上，可以使用专用的接地线进行接地。
这些接地线通常与设备或器材一起供应，并且需要按照相关的标准和规范进行接线。
4.通过接地母线接地对于需要接地的多个设备或器材，可以采用接地母线进行接地。
接地母线可以选择导电性好的铜材或铝材，通过导体接地装置与大地相连接。

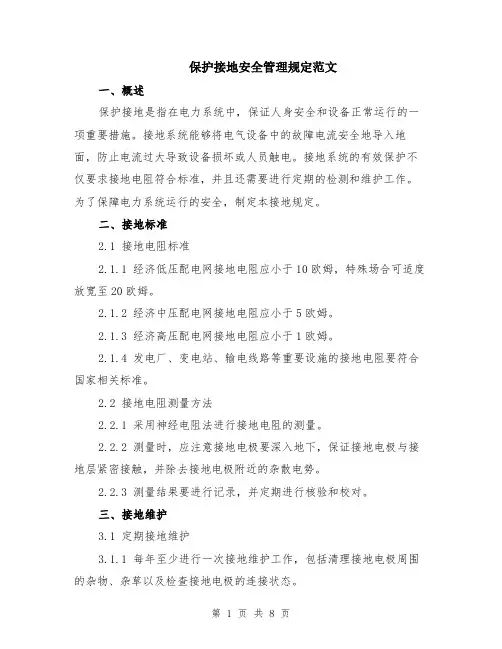

保护接地安全管理规定范文一、概述保护接地是指在电力系统中，保证人身安全和设备正常运行的一项重要措施。
接地系统能够将电气设备中的故障电流安全地导入地面，防止电流过大导致设备损坏或人员触电。
接地系统的有效保护不仅要求接地电阻符合标准，并且还需要进行定期的检测和维护工作。
为了保障电力系统运行的安全，制定本接地规定。
二、接地标准2.1 接地电阻标准2.1.1 经济低压配电网接地电阻应小于10欧姆，特殊场合可适度放宽至20欧姆。
2.1.2 经济中压配电网接地电阻应小于5欧姆。
2.1.3 经济高压配电网接地电阻应小于1欧姆。
2.1.4 发电厂、变电站、输电线路等重要设施的接地电阻要符合国家相关标准。
2.2 接地电阻测量方法2.2.1 采用神经电阻法进行接地电阻的测量。
2.2.2 测量时，应注意接地电极要深入地下，保证接地电极与接地层紧密接触，并除去接地电极附近的杂散电势。
2.2.3 测量结果要进行记录，并定期进行核验和校对。
三、接地维护3.1 定期接地维护3.1.1 每年至少进行一次接地维护工作，包括清理接地电极周围的杂物、杂草以及检查接地电极的连接状态。
3.1.2 定期进行接地电阻测量，并将测量结果进行记录，以便日后的对比和分析。
3.2 特殊情况下的接地维护3.2.1 施工期间，应特别注意对接地设施的保护，避免因施工操作导致接地电极损坏或接地电阻增大。
3.2.2 暴雨天气或连续下雨天气，应加强对接地设施的监测，并采取相应的措施，防止接地电极周围积水影响接地效果。
3.2.3 接地电极出现异常情况，如断裂、变形、生锈等，应立即进行修复或更换，确保接地设施的正常运行。
四、接地安全意识培训4.1 新员工接地安全培训4.1.1 对新入职员工进行接地安全知识培训，包括接地的基本概念、标准要求以及接地维护方法等内容。
4.1.2 培训时应强调接地电阻测量工作的重要性，以及使用测量仪器时的注意事项。
4.2 定期接地安全培训4.2.1 对在岗员工进行定期接地安全培训，以提高其接地维护意识和技能水平。
施工现场临时用电安全常识范文施工现场是一个高度危险的工作环境，其中临时用电的安全问题尤为重要。
正确使用和管理临时用电设备是确保施工现场工人安全的关键。
本文将介绍一些施工现场临时用电的安全常识，以帮助工人们避免潜在的危险。
1. 接地保护接地保护是临时用电安全的基础。
在使用电缆和电气设备之前，务必确保接地系统完好，并且地线的电阻低于规定的阻抗。
接地线应正确连接到地底下的电极上，以确保在电器故障或漏电时能够及时将电流导入地中。
当使用多台电器时，应使用合适的接地插头和插座来保证接地的连续性。
2. 安全隔离临时用电设备应与周围的非电气设备隔离，以防止火灾和触电事故。
电缆应尽量放置在安全区域，并与易燃物和可燃物保持一定的距离。
设备和电缆应妥善保护，以防止物理损坏和水分渗入。
在安装电缆时，应使用耐火、高温和阻燃的材料进行保护，以降低火灾风险。
3. 负荷控制临时用电设备的负荷应根据安全标准来控制。
负载过大会导致电线过热、短路和设备烧毁。
在购买或租赁临时用电设备时，应仔细注意设备的额定功率和负荷容量，并根据需求合理配置电源。
同时，定期检查电线和插座的接触情况，以确保没有松动或接触不良的现象。
4. 管理电缆布线电缆布线是临时用电安全的一项重要工作。
应该尽量避免电缆交叉、悬吊或绕入机械设备的活动部件。
电缆应保持固定，不得跨越行车道或人行道，并且不得堆放在通道上。
电缆堆放时应定期检查，避免出现积水、损坏、压迫等情况。
同时，在电缆上设置明显的标识，以便工人们识别和管理。
5. 防止漏电漏电是临时用电安全的一大威胁。
为了防止漏电事故的发生，应定期进行设备漏电保护器的测试，并及时修复和更换损坏的保护器。
同时，临时用电设备和电缆的接头应保持干燥，防止水分渗入导致漏电。
在设备运行过程中，应定期检查设备的工作状态，发现问题及时处理。
6. 安全用电操作正确使用临时用电设备是保证施工安全的关键。
工人在使用电气设备时，应严格遵守操作规程和安全要求。
接地保护安全知识范文接地保护是一种重要的电气安全措施，用于确保人身安全和设备正常运行。
正确使用和理解接地保护的知识对于从事电气工作的人员至关重要。
本文将介绍接地保护的基本概念、原理和操作要点，以帮助读者更好地了解和应用接地保护。
一、接地保护的基本概念接地保护是指将电气设备的导体与地面或较大的导体相连，以实现电器设备的安全操作。
通过接地保护，可以将设备中的故障电流迅速地引导到地下，并通过地下导体的电阻分散和消散，从而避免电气设备漏电引发的电击和火灾事故。
二、接地保护的原理接地保护的原理是基于电流在闭合回路中的流动规律。
当电气设备发生漏电或故障时，故障电流会通过接地装置的接地导体流入地下，形成一个电流回路。
接地导体的电阻和周围环境的电阻会共同阻碍故障电流的流动，从而实现故障电流的分散和消散。
三、接地保护的操作要点1. 接地电阻的选择：接地电阻是接地保护系统的重要组成部分，它的阻值应根据具体设备的特点和工作环境来选择。
通常情况下，接地电阻的阻值应小于规定的阀值，以确保故障电流能够迅速地引导到地下。
2. 接地导体的布置：接地导体应布置在离设备地面较近的位置，以确保故障电流能够迅速地引导到地下。
同时，接地导体的材质和截面积也需要符合相关标准的要求，以确保其导电性能和耐腐蚀性。
3. 接地电阻的检测：定期对接地电阻进行检测是确保接地保护系统正常运行的重要手段。
检测接地电阻的方法有很多种，可以选择适当的方法进行测量，并与规定的阻值进行对比，以确保接地电阻处于正常范围内。
4. 接地装置的定期检修：定期对接地装置进行检修和维护是确保接地保护系统运行正常的必要措施。
检修工作包括清理接地装置表面的污物和氧化物、检查接地导体和接地电阻的连接是否牢固，以及更换老化或损坏的接地装置。
5. 电气设备的接地连接：在使用电气设备时，应将设备的金属外壳与接地系统相连接，以确保设备正常工作和人身安全。
接地连接应选择合适的导线和连接方式，并确保连接牢固可靠。

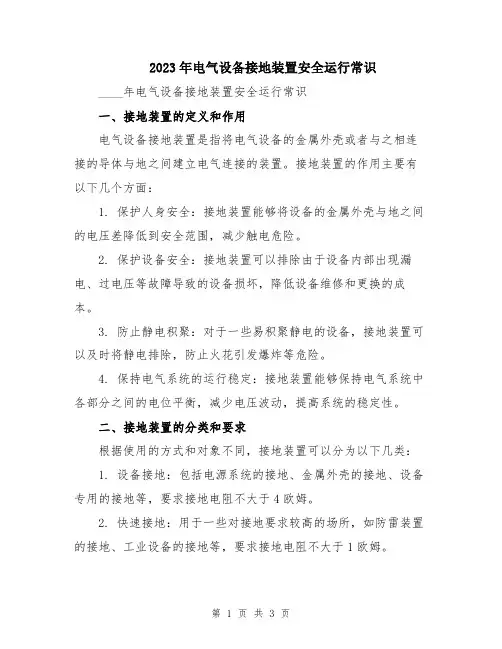

2023年电气设备接地装置安全运行常识____年电气设备接地装置安全运行常识一、接地装置的定义和作用电气设备接地装置是指将电气设备的金属外壳或者与之相连接的导体与地之间建立电气连接的装置。
接地装置的作用主要有以下几个方面：1. 保护人身安全：接地装置能够将设备的金属外壳与地之间的电压差降低到安全范围，减少触电危险。
2. 保护设备安全：接地装置可以排除由于设备内部出现漏电、过电压等故障导致的设备损坏，降低设备维修和更换的成本。
3. 防止静电积聚：对于一些易积聚静电的设备，接地装置可以及时将静电排除，防止火花引发爆炸等危险。
4. 保持电气系统的运行稳定：接地装置能够保持电气系统中各部分之间的电位平衡，减少电压波动，提高系统的稳定性。
二、接地装置的分类和要求根据使用的方式和对象不同，接地装置可以分为以下几类：1. 设备接地：包括电源系统的接地、金属外壳的接地、设备专用的接地等，要求接地电阻不大于4欧姆。
2. 快速接地：用于一些对接地要求较高的场所，如防雷装置的接地、工业设备的接地等，要求接地电阻不大于1欧姆。
3. 集中接地：多个设备共用一个接地装置，要求接地电阻不大于1欧姆。
接地装置的要求主要包括以下几点：1. 接地装置的导体材料应采用耐腐蚀、导电性好的材料，如铜、铝等。
2. 接地装置的导体截面积应根据设备的额定电流和接地电阻要求确定，一般来说，截面积越大，接地电阻越小。
3. 接地装置的接地电阻应通过专门的测试仪器进行测量，测量结果应符合相关标准的要求。
4. 接地装置与大地之间的连接应牢固可靠，应采用焊接、铆接等方式进行连接，并经常检查和维护。
三、接地装置的安全运行常识1. 定期检测：接地装置应定期进行电阻测量并记录，以确保接地电阻符合要求。
一般来说，每年检测一次即可，特殊情况下应视具体情况进行调整。
2. 检查连接：定期检查接地装置和设备之间的连接部分，确保连接牢固可靠，不存在腐蚀、松动等问题。
3. 绝缘测试：定期进行绝缘测试，检查设备是否存在漏电情况。

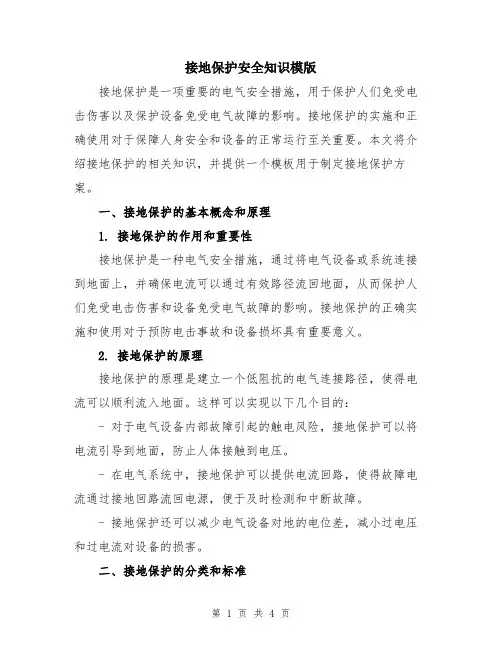

接地保护安全知识模版接地保护是一项重要的电气安全措施，用于保护人们免受电击伤害以及保护设备免受电气故障的影响。
接地保护的实施和正确使用对于保障人身安全和设备的正常运行至关重要。
本文将介绍接地保护的相关知识，并提供一个模板用于制定接地保护方案。
一、接地保护的基本概念和原理1. 接地保护的作用和重要性接地保护是一种电气安全措施，通过将电气设备或系统连接到地面上，并确保电流可以通过有效路径流回地面，从而保护人们免受电击伤害和设备免受电气故障的影响。
接地保护的正确实施和使用对于预防电击事故和设备损坏具有重要意义。
2. 接地保护的原理接地保护的原理是建立一个低阻抗的电气连接路径，使得电流可以顺利流入地面。
这样可以实现以下几个目的：- 对于电气设备内部故障引起的触电风险，接地保护可以将电流引导到地面，防止人体接触到电压。
- 在电气系统中，接地保护可以提供电流回路，使得故障电流通过接地回路流回电源，便于及时检测和中断故障。
- 接地保护还可以减少电气设备对地的电位差，减小过电压和过电流对设备的损害。
二、接地保护的分类和标准1. 保护接地和功能接地- 保护接地：主要用于保护人身安全。
例如，将设备的金属外壳接地，以防止人们触及到带电部分。
- 功能接地：主要用于保护设备的正常运行和提供故障检测。
例如，将电气设备的中性点接地，以确保电流可以正常流回电源。
2. 接地形式- 单点接地：将电气设备或系统的一个点接地，常用于保护设备和人身安全。
- 多点接地：将电气设备或系统的多个点接地，常用于较大规模的电气系统。
3. 接地标准接地保护的标准通常由国家或地区的电气安全法规和标准制定，以下是一些常见的接地标准：- ISO/IEC 60364：国际电工委员会（IEC）制定的电气安装标准，包含了关于接地保护的要求。
- GB 50054：中国国家标准，规定了电气设备的接地保护要求。
- NFPA 70（NEC）：美国国家电气代码，包含了关于接地保护的要求。
接地与防雷安全措施一、接地接零：1、在施工现场专用的中心点直接接地的电力线路中，必须采取接零保护系统。
电器设备的金属外壳必须与专用保护零线连接。
专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧的零线引出。
2、当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求做保护接零或做好保护接地。
不得一部分设备作保护接零，另一部分设备作保护接地。
3、保护零线不得装设开关或熔断器。
保护零线应单独设置，不作它用，重复接地线应与保护零线相连接。
4、保护零线使用铜线不少于10mm2，铝线不少于16mm2，与电气设备相连的保护零线可用不少于mm2绝缘多股铜线。
5、保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。
6、电力变压器或发电机的工作接地电阻值不得大于4欧。
7、保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。
重复接地电阻值不大于10欧。
8、不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。
9、垂直接地体应采用角铁、镀锌铁管、或圆钢、长度1.5～2.5m，露出地面10～15cm，接地线与垂直接地体连接应采用焊接或螺栓连接，禁止采用绑扎的方法。
10、施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。
二、施工安全措施1、施工前，对邻近施工范围内原有构筑物、地下管线等进行检查，对有影响的工程，应采取有效加固防护措施或隔振措施，施工时加强观测，以确保施工安全。
2、施工前先全面检查机械各个部分及润滑情况，钢丝绳是否安好，发现有问题及时解决，检查后要进行试运转，严禁带病作业。
桩机设备应由专人操作，以保证机械正常使用，机械操作人员必须持证上岗。
3、桩机机架安设铺垫平稳、牢固，防止钻具突然下落，造成人员伤亡和设备损坏。
4、现场操作人员要戴安全帽，高空作业佩安全带，高空检修桩机，不得向下乱丢物件。

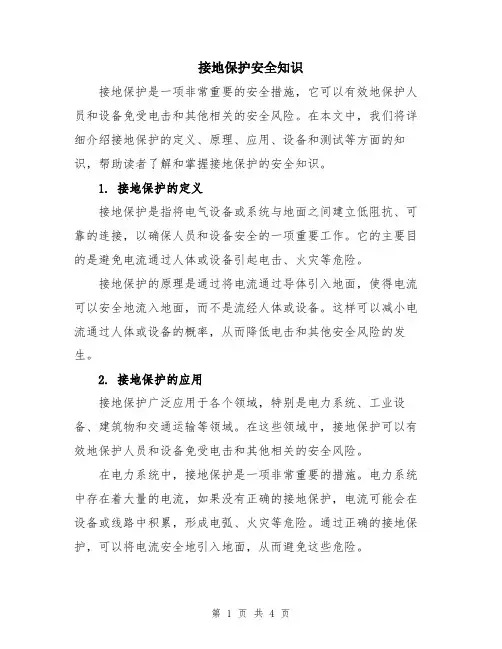

接地保护安全知识接地保护是一项非常重要的安全措施，它可以有效地保护人员和设备免受电击和其他相关的安全风险。
在本文中，我们将详细介绍接地保护的定义、原理、应用、设备和测试等方面的知识，帮助读者了解和掌握接地保护的安全知识。
1. 接地保护的定义接地保护是指将电气设备或系统与地面之间建立低阻抗、可靠的连接，以确保人员和设备安全的一项重要工作。
它的主要目的是避免电流通过人体或设备引起电击、火灾等危险。
接地保护的原理是通过将电流通过导体引入地面，使得电流可以安全地流入地面，而不是流经人体或设备。
这样可以减小电流通过人体或设备的概率，从而降低电击和其他安全风险的发生。
2. 接地保护的应用接地保护广泛应用于各个领域，特别是电力系统、工业设备、建筑物和交通运输等领域。
在这些领域中，接地保护可以有效地保护人员和设备免受电击和其他相关的安全风险。
在电力系统中，接地保护是一项非常重要的措施。
电力系统中存在着大量的电流，如果没有正确的接地保护，电流可能会在设备或线路中积累，形成电弧、火灾等危险。
通过正确的接地保护，可以将电流安全地引入地面，从而避免这些危险。
在工业设备中，接地保护也是非常必要的。
工业设备中通常存在大量的电气设备和线路，如果没有正确的接地保护，电气设备可能会对人员和其他设备造成危险。
通过正确的接地保护，可以降低电气设备的电击风险，保障人员和其他设备的安全。
在建筑物中，接地保护可以提供人员和设备的安全保障。
建筑物中的电气设备和线路非常复杂，如果没有正确的接地保护，电流可能会在建筑物中积累，形成电击、火灾等危险。
通过正确的接地保护，可以将电流安全地引入地面，从而避免这些危险。
在交通运输中，接地保护也是非常重要的。
汽车、火车、飞机等交通工具都使用了大量的电气设备，这些设备如果没有正确的接地保护，可能会对人员和交通工具本身造成危险。
通过正确的接地保护，可以避免电击和其他安全风险的发生。
3. 接地保护的设备实施接地保护需要依靠一些特殊的设备，包括接地电极、接地导体、接地短路器等。
安全用电保护接地措施1. 引言在日常生活中，电力是我们的重要能源之一，但同时也存在着一定的安全风险。
不正确的用电行为可能会导致电击、短路、火灾等危险。
为了确保人身安全和财产安全，我们需要采取一系列的保护措施来保证安全用电。
其中，最重要的一项措施就是接地保护。
本文将介绍安全用电保护接地措施的原理和实施方法。
2. 接地原理电力系统中的接地是指将金属部件、设备或导体与地面保持良好的电气连接。
接地的主要目的是为了在电路故障时保护人身安全和设备正常运行。
接地可以将电流引导到地面，使故障电流通过执行器，而不是通过人体或设备。
接地的原理主要有以下几点：•人身安全：接地可以防止触电危险。
当人体接触到带电设备时，若设备接地良好，电流会从人体流向地面，减少触电伤害。
•设备保护：接地可以降低设备损坏的风险。
当设备出现故障导致漏电时，接地可以迅速将故障电流引导到地面，避免设备过载或损坏。
•电磁干扰抑制：接地可以降低电磁干扰。
通过将设备接地，能够有效地减少电磁波的辐射，避免对其他电子设备的干扰。
3. 接地方法3.1. 保护接地保护接地是指在低压电气设备中，将设备的金属外壳和其他可带电部分与地面有效接地的方法。
具体而言，可以通过以下几种方式实施保护接地：•接地电极：一般情况下，接地电极是由导体制成的，埋在地下深度足够，确保与潮湿土壤接触良好。
常用的接地电极包括接地棒、接地网等。
接地电极的材料选择应符合国家标准，并保证其良好接地效果。
•接地线道路：接地线道路是将设备的金属外壳与接地电极之间建立的导电路径。
接地线道路应选用导电性能良好的导线，并保证其连接坚固可靠。
•接地电缆：接地电缆用于连接设备的金属外壳与接地线道路，通常采用铜质或铝质导线。
接地电缆的选择应考虑导线的导电性、耐腐蚀性和耐磨损性等方面的要求。
3.2. 隔离接地隔离接地是指在高压电气设备中，通过绝缘措施将设备的金属外壳与地面隔离的方法。
隔离接地的主要目的是确保设备在正常运行时不会泄漏电流到地面，防止电流通过人体形成触电危险。

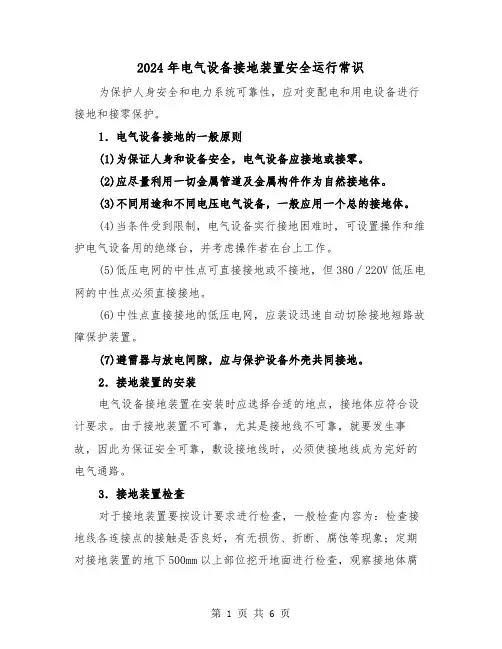

2024年电气设备接地装置安全运行常识为保护人身安全和电力系统可靠性，应对变配电和用电设备进行接地和接零保护。
1．电气设备接地的一般原则(1)为保证人身和设备安全，电气设备应接地或接零。
(2)应尽量利用一切金属管道及金属构件作为自然接地体。
(3)不同用途和不同电压电气设备，一般应用一个总的接地体。
(4)当条件受到限制，电气设备实行接地困难时，可设置操作和维护电气设备用的绝缘台，并考虑操作者在台上工作。
(5)低压电网的中性点可直接接地或不接地，但380／220V低压电网的中性点必须直接接地。
(6)中性点直接接地的低压电网，应装设迅速自动切除接地短路故障保护装置。
(7)避雷器与放电间隙，应与保护设备外壳共同接地。
2．接地装置的安装电气设备接地装置在安装时应选择合适的地点，接地体应符合设计要求。
由于接地装置不可靠，尤其是接地线不可靠，就要发生事故，因此为保证安全可靠，敷设接地线时，必须使接地线成为完好的电气通路。
3．接地装置检查对于接地装置要按设计要求进行检查，一般检查内容为：检查接地线各连接点的接触是否良好，有无损伤、折断、腐蚀等现象；定期对接地装置的地下500mm以上部位挖开地面进行检查，观察接地体腐蚀程度，接地线是否牢固；检查接地线与电气设备及接地网的接触是否良好，若有松动脱落，应及时修补。
2024年电气设备接地装置安全运行常识（二）引言:近年来，电气设备的广泛应用使得接地装置的安全运行问题日益凸显。
在2024年，随着科技的发展和社会的进步，电气设备连接数量的剧增，接地装置的安全运行变得愈发重要。
本文将详细介绍2024年电气设备接地装置的相关概念和运行常识，以提高大众对电气设备接地装置的安全意识和操作能力。
一、电气设备接地装置的基本概念电气设备接地装置是指通过对电气设备的导体或设备本身与大地直接连接，以保证设备正常运行并防止电气事故发生的一种装置。
接地装置通过将设备的电荷或电流导入到大地中，保持设备和人体的电位一致，降低电压、防止触电和电击等事故的发生。
保护接地安全管理规定1.矿井内所有电气设备的金属外壳及电缆的配件、金属外皮等都要接地。
巷道中接近电缆线路的金属构筑物等也要接地。
2.下列地点应设置局部接地极：(1)每个装有固定电气设备的硐室；(2)铠装电缆应每隔100m左右就接地____次，遇有接线盒时亦应接地。
3.矿井电气设备保护接地系统的一般规定：(1)所有需要接地的设备和局部接地极，都应与接地干线连接。
接地干线应与主接地极连接，形成接地网；(2)所有应接地的设备要有单独的接地连接线，禁止将几台设备的接地线串联连接；(3)所有电缆的金属外皮(不论使用电压的高低)都应有可靠的电气连接，以构成接地干线。
4.无电缆金属外皮可利用时，应另敷设接地干线。
5.主接地极应设在矿井水仓或积水坑中。
主接地极不应少于两组。
6.局部接地极可设置于积水坑、排水沟或其他适当地点。
7.每个主接地极的接地电阻，由主接地极起至最远的就地接地装置止，不得大于2Ω。
8.每台移动电气设备至接地干线的接地导线电阻，不得大于1Ω。
9.当高压系统的单相接地电流大于20A时，接地装置的最大接触电压不应大于40V。
10.接地线及其连接处，须设在便于检查和试验的地方。
11.接地电阻每年应测定____次。
测定工作宜在该地区地下水位最低、最干燥的季节进行。
12.矿井电气工作人员，须遵守下列规定：(1)对重要线路、重要工作场所的停电、送电和对380V以上电气设备的检修，须持有主管电气的人员签发的工作票，方准作业。
作业时必须由两名电工进行，不准单人作业；(2)禁止带电检修或搬动任何带电设备(包括电缆和电线)。
检修或搬动前，必须切断电源，并将导体完全放电和接地。
保护接地安全管理规定（2）是为了确保电气设备和工作场所的安全而制定的一系列规定和措施。
以下是一些常见的保护接地安全管理规定：1. 接地制度：确定接地制度的要求和标准，包括接地电阻的限制和测量方法等。
2. 接地设备：规定电气设备的接地要求，包括接地线路的选材、布置方式和连接方法等。
低压配电系统的接地安全基础知识什么是工作接地、保护接地和保护接零?为满足电气装置和系统的工作特性和安全防护的要求，而将电气装置和系统的任何部分与土壤间做良好的电气连接，称为接地。
接地按用途不同有工作接地和保护接地之分。
(1)工作接地。
根据电力系统运行工作的需要而进行的接地(如系统中变压器中性点的接地)，称为工作接地。
(2)保护接地。
将电气装置的金属外壳和架构(在正常情况下不带电的金属部分)与接地体之间作良好的金属连接，因为他对间接触点有防护作用，故称作保护接地。
如TT系统和IT系统。
(3)保护接零。
为对间接触点进行防护，将电气装置的外壳和架构与电力系统的接地点(如接地中性点)直接进行电气连接，称作保护接零。
如TN系统。
低压配电网是怎样实现绝缘监视的?用三只电压表分别接在线路三相和接地装置之间。
电压表的要求如下：①三只电压表的规格相同；②电压表量程选择适当；③选用高内阻的电压表。
配电网对地绝缘正常时，三相平衡，三只电压表读数均为相电压。
当配电网单相接地时，接地相电压表读数降低，另两相电压表读数显著升高。
如果不是接地，只是绝缘劣化时，三只电压表的读数会出现不同，提醒巡检人员的注意。
不接地配电网是怎样实现过电压防护的?不接地配电网，由于配电网与大地之间没有直接的电气连接，在意外情况下可能会使整个低压系统产生很高的过电压，将给低压系统的安全运行造成极大的威胁。
为了减轻过电压的危险，在不接地低压配电网中，应当如图3—2所示的那样，把低压配电网的中性点或者一相经击穿保险器接地。
正常情况下，击穿保险器处于绝缘状态，配电网仍为不接地系统；故障时，保险器击穿，配电网变成接地系统，只要RE≤4Ω，就能控制低压各相电压的过分升高，也可能引起高压系统的过流装置动作，切断电源。
两只相同的内阻电压表是用来监视击穿保险器的绝缘状态的。
为什么要采取保护接地和保护接零措施?在电力系统中，由于电气装置绝缘老化、磨损或被过电压击穿等原因，都会使原来不带电的部分(如金属底座、金属外壳、金属框架等)带电，或者使原来带低压电的部分带上高压电，这些意外的不正常带电将会引起电气设备损坏和人身触电伤亡事故。
使用接地线的安全防护措施(最新版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0523使用接地线的安全防护措施(最新版)挂接地线是停电检修时所采取的安全预防措施，是保护检修员工的一道安全屏障，可防止突然来电对其造成伤害。
笔者结合工作实践，谈谈挂接地线应注意的事项。
一要认真检查接地线。
检查软铜线是否断头，连接处有无松动，线钩的弹力是否正常。
挂接地线前必须先验电，验电的目的是认定被检修线路确已停电，防止带电挂接地线。
还必须按不同电压等级选用对应规格的接地线，接地线的线径要与电气设备的电压等级相匹配，才能安全通过事故大电流。
二要准确挂接接地线。
在工作段两端或有可能来电的支线（含感应电、可能倒送电的自备电源）挂接地线。
要保证接地桩接地良好，在打接地桩时，要选择土质粘结性强、有机质多、潮湿的地表层，避开过于松散、坚硬风化、回填土及干燥的地表层，目的是降低接地回路的土壤电阻和接触电阻，保证接地质量。
铜制接地线不得将接地线挂在线路的拉线或金属管上，那样会使接地电阻值不稳定，不符合技术要求，还有可能使金属管带电，给他人造成危害。
不准把接地线夹接在表面油漆过的金属构架或金属板上，油漆表面是绝缘体，油漆的耐压达10千伏每毫米，可使接地回路不通，失去保护作用。
工作现场不得少挂接地线或者擅自变更挂接地线的地点，少挂或变换接地点都会使接地线的保护作用降低。
防爆电气论坛接地线具有保证安全的作用，使用不当也会产生破坏效应，所以工作完毕要及时拆除接地线。
接地保护安全知识接地保护是指为了防止电气装置或设备发生触电事故而采取的一系列措施。
它是电气安全的重要组成部分，也是保障人身及财产安全的必要措施。
本文将就接地保护的基本原理、常见方式以及相关安全知识进行详细介绍，以提高大家对接地保护的认识和应用。
接地保护的基本原理主要涉及到两个方面，一是通过将电气设备的金属外壳与地面相连接，使电气设备的金属外壳与大地形成一个导电通路，以便实现对电气设备的安全保护；二是通过合理设置接地电阻，使电气故障电流能够迅速地流向地面，防止触电事故的发生。
接地保护的常用方式主要有以下几种：1. 设备接地保护：即将设备的金属外壳通过导线与大地进行连接，以实现对设备本身的保护。
设备接地可以通过接地线、接地极、接地螺母等方式来实现，其中接地线是最常见的一种方式。
接地线通常使用黄绿双色导线，其截面积和导体质量要符合规定要求，接地线的长度要限制在合理范围内，以降低接地电阻并确保接地保护的有效性。
2. 系统接地保护：即将电气系统的中性线或零线与地面相连接，以实现对整个电气系统的保护。
系统接地保护的方式主要有TN、TT和IT三种形式，其中TN系统是最常见的一种方式。
TN系统中，T代表“地面”，N代表“中性线”，TN系统将中性线通过合适的接地方式与地面相连，以实现中性线的接地保护。
3. 人身接地保护：即为了防止人体触电而设置的接地保护。
人身接地保护主要通过将人体与大地相连来实现，通过合适的接地装置和设备，将人体带有的故障电流迅速引流至地面，从而保护人身安全。
如涉及到潮湿、易触电的地方，可以使用绝缘鞋、绝缘垫等防止触电设备，以提高人身接地保护的效果。
在进行接地保护的过程中，需要注意以下几点：1. 接地电阻的选择和测量：为了保证接地保护的有效性，接地电阻的选择和测量是非常重要的。
接地电阻代表了接地系统的接地能力，一般要求接地电阻的值不能超过规定的范围。
选择和测量接地电阻时，应参考相关的标准和规范，以确保接地保护的有效性。
接地保护安全知识接地保护是现代工业生产中必不可少的一项安全措施。
接地保护主要是在电器设备系统中采用接地电阻、接地电极等设备和安装方式，将设备和人身与地之间建立的电气联系，达到防止触电、防爆和减小雷电危害等安全目的。
下面我们就来了解一下接地保护安全知识。
一、什么是接地保护？接地保护是指在电气设备中通过特定设备和安装方式，把设备和机器的外壳或其他零件与地之间建立起了一个良好的电气连接。
这样当设备内部或外部出现短路或其他故障时，电流能够通过接地电极或接地电阻流入地中，避免危险。
二、接地保护的种类？1.保护接地：用于保护人身安全的接地措施，例如在浴室、厕所等潮湿场所使用的接地保护插座。
2.设备接地：将设备和机器的外壳或其他零件与地之间建立起良好的电气连接，实现设备的安全运行。
3.系统接地：通过接地网的形式，将建筑物、城市等大范围内的接地点相互连接起来，以减少雷击和电气设备故障。
三、接地保护的作用？1.保护人身安全：在设备中采用接地保护可以避免人体感受到电流的危险，提高人身安全系数。
2.减小雷电危害：对于一些带有金属外壳的建筑、设备等，通过接地保护可以防止雷电危害。
3.防止触电：接地保护可以避免机器电动机损坏和绝缘击穿等故障引起的触电危险。
四、接地保护的注意事项？1.接地电极和接地电阻应选用规定的材料和型号，并且应安装在通风良好、排水良好、不会受到冲蚀和机械损伤的地方。
2.接地电极和接地电阻的安装深度应符合规定，具有稳定的接地效果。
3.接地电极和接地电阻应有足够大的面积和长度，以保证良好的接地效果。
4.接地电极和接地电阻应经常检查、测量其阻值，及时发现问题，做好维护。
通过了解接地保护的相关知识，可以更好地理解电气设备的安全运行机制，提高人身安全系数，避免触电、防爆和减小雷电危害。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
接地保护安全知识(新编版)
接地保护安全知识(新编版)导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"
的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
接地保护又常称为保护接地，就是将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏而使外壳带电时，操作人员接触设备外壳而触电。
在中性点不接地的低压系统中，在正常情况下各种电力装置的不带电的金属外露部分，除有规定外都应接地。
如：（1）电机、变压器、电器、携带式及移动式用电器具的外壳。
（2）电力设备的传动装置。
（3）配电屏与控制屏的框架。
（4）电缆外皮及电力电缆接线盒、终端盒的外壳。
（5）电力线路的金属保护管、敷设的钢索及起重机轨道。
（6）装有避雷器电力线路的杆塔。
（7）安装在电力线路杆塔上的开关、电容器等电力装置的外壳及支架。
低压电力网的电力装置对接地电阻的要求如下：
（1）低压电力网中，电力装置的接地电阻不宜超过4欧。
（2）由单台容量在100千伏·安的变压器供电的低压电力网中，电力装置的接地电阻不宜大于10欧。
（3）使用同一接地装置并联运行的变压器，总容量不超过100千伏·安的低压电力网中，电力装置的接地电阻不宜超过10欧。
（4）在土壤电阻率高的地区，要达到以上接地电阻值有困难时，低压电力设备的接地电阻允许提高到30欧。
XX设计有限公司
Your Name Design Co., Ltd.。
