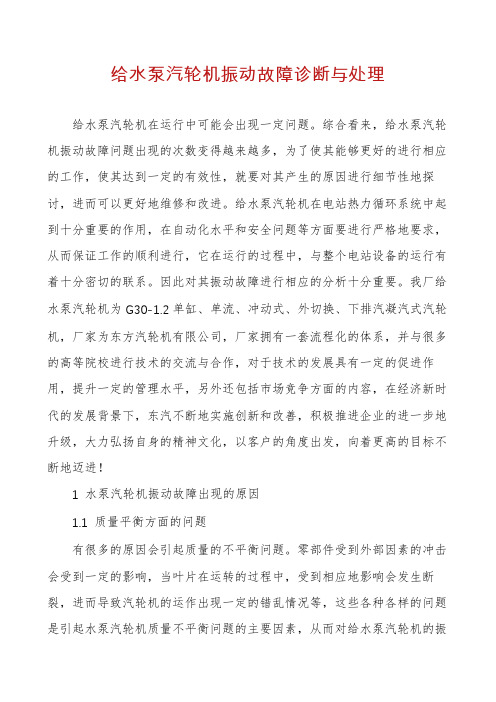

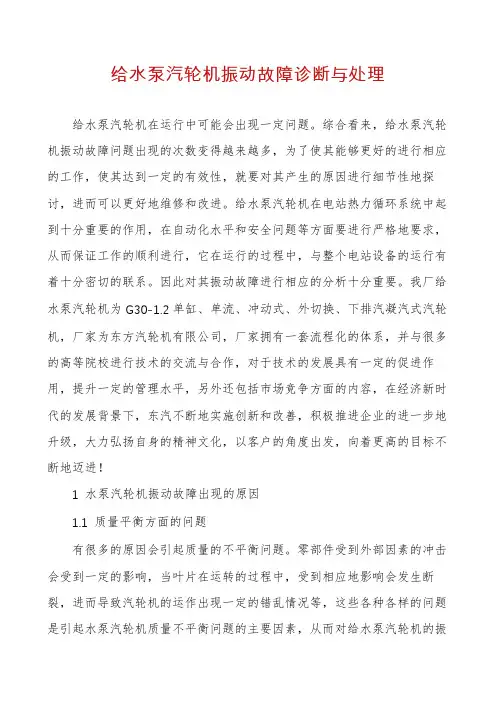

给水泵汽轮机振动故障诊断与处理给水泵汽轮机在运行中可能会出现一定问题。
综合看来，给水泵汽轮机振动故障问题出现的次数变得越来越多，为了使其能够更好的进行相应的工作，使其达到一定的有效性，就要对其产生的原因进行细节性地探讨，进而可以更好地维修和改进。
给水泵汽轮机在电站热力循环系统中起到十分重要的作用，在自动化水平和安全问题等方面要进行严格地要求，从而保证工作的顺利进行，它在运行的过程中，与整个电站设备的运行有着十分密切的联系。
因此对其振动故障进行相应的分析十分重要。
我厂给水泵汽轮机为G30-1.2单缸、单流、冲动式、外切换、下排汽凝汽式汽轮机，厂家为东方汽轮机有限公司，厂家拥有一套流程化的体系，并与很多的高等院校进行技术的交流与合作，对于技术的发展具有一定的促进作用，提升一定的管理水平，另外还包括市场竞争方面的内容，在经济新时代的发展背景下，东汽不断地实施创新和改善，积极推进企业的进一步地升级，大力弘扬自身的精神文化，以客户的角度出发，向着更高的目标不断地迈进！1 水泵汽轮机振动故障出现的原因1.1 质量平衡方面的问题有很多的原因会引起质量的不平衡问题。
零部件受到外部因素的冲击会受到一定的影响，当叶片在运转的过程中，受到相应地影响会发生断裂，进而导致汽轮机的运作出现一定的错乱情况等，这些各种各样的问题是引起水泵汽轮机质量不平衡问题的主要因素，从而对给水泵汽轮机的振动异常带来一定的促进作用。
质量不平衡的问题出现的时候会引起相应的问题出现，给水泵汽轮机的运行产生一定的阻碍作用，安全方面的问题受到一定的影响，比如说给水泵汽轮机的振动幅度出现不稳定的情况，转动速度和振动的频率之间存在十分密切的联系，同时振动会影响汽轮机轴系的变化，从而引起汽轮机振动的频率进一步增强，阻止给水泵的正常运作。
1.2 中心位置出现一定的偏离问题给水泵汽轮机由汽轮机转子、给水泵轴、减速箱轴、前置泵轴及用以联接各个轴之间的挠性联轴器组成了该汽轮机--给水泵机组的轴系。
泵振动原因和测试与解决方法目录_Toc34896210总则 (3)振动评估 (3)泵的运行点对振动的影响 (4)泵入口设计对振动的影响 (5)平衡 (6)泵/驱动机对中 (6)共振 (7)转子动力学评估 (9)流体“增加质量”对转子动力学固有频率的影响 (10)环形密封“Lomakin效应”对转子动力学固有频率的影响 (10)转子扭转分析 (11)转子动力稳定性 (13)参数共振和分数频率 (15)测试方法– FFT频谱分析 (16)测试方法–冲击（敲击）测试 (17)振动故障排查 (19)案例：立式泵带空心轴/齿轮箱驱动 (22)总结 (24)总则当泵及其关联系统发生故障时，通常归结到四种类型：断裂，疲劳，摩擦磨损或泄漏。
断裂的原因是过载，例如超过预期的压力，或管口负荷超出推荐的水平。
疲劳的条件是施加的载荷是交变的，应力周期地超过材料破裂的耐久极限，泵部件的疲劳主要由振动过大引起，而振动大由转子不平衡，泵和驱动机之间轴中心线的过大不对中，或固有频率共振放大的过大运动引起。
摩擦磨损和密封泄漏意味着转子和定子之间的相互定位没有在设计的容差范围。
这可以动态发生，一般原因是过大的振动。
当磨损或泄漏位于壳体单个角度位置，常见的原因是不可接受的管口载荷量，及其导致的或独立的泵/驱动机不对中。
在高能泵（特别是加氢裂化和锅炉给水泵），另一个在定子一个位置摩擦的可能性是温度变化太快，导致每个部件由于随温度的变化，长度和装配不匹配。
有一些特定的方法和程序可供遵循，降低发生这些问题的机会；或如果发生了，帮助确定解决这些问题的方法，从而让一台泵保养的更好。
振动评估关于泵的振动和其它不稳定机械状态的诊断或预测，应包括如下评估：•转子动力学行为，包括临界转速，激励响应，和稳定性•扭转临界转速和振荡应力，包括起机/停机瞬态•管路和管口负荷引起的不稳定应力，和不对中导致的扭曲•由于扭振、止推和径向负荷导致高应力部件的疲劳•轴承和密封的稳态和动态行为•正常运行和连锁停机过程的润滑系统运行•工作范围对振动的影响•组合的泵和系统中的声学共振（类似喇叭）通常讨论的振动问题是轴的横向振动，即与轴垂直的转子动力学运动，然而，振动问题也会在泵的定子结构发生，如立式泵，另外振动也会发生在轴向，也可能涉及扭振。
给水泵振动分析及处理措施随着给水泵的应用越来越广泛，给水泵振动问题也越来越受到重视，因为振动可能使整个给水系统出现损坏，导致事故发生。
给水泵振动的本质原因就是由于给水泵在工作时介质流量、压力和可能存在的操作错误等因素，其运行中发生的振动不可避免，因此，给水泵振动分析及处理措施就变得十分重要。
首先，应该从给水泵的原理来分析它的振动原因。
可以将给水泵的振动分为内部振动和外部振动，内部振动是由于给水泵在排出的介质，在给水泵内部发生的摩擦，所产生的振动，这种振动随着介质的流量变化而变化，因此，这种情况下振动是可以被控制的。
而外部振动是由于外部环境因素引起的，常见的是由于管道、电机等发生的振动，这种振动是不可控的，只能采取控制措施来有效的减少振动的影响。
接下来，要想有效的控制给水泵的振动，就要首先分析振动源，以便根据具体情况采取适当的措施。
给水泵振动常见的原因包括：由于操作不当导致泵体受力不均匀；介质流量过小或过大；电机轴承滚动阻力不合理；介质污染等。
由于这些原因，给水泵是会出现振动，因此，要有效控制给水泵振动，就必须找出振动源，并采取有效的控制措施。
一般而言，给水泵振动的控制措施有以下几个：1、根据振动源分析，采取控制措施，如：流量控制，减少压力，改进介质，改变电机轴承减少滚动阻力；2、采用降噪技术，如：改变管路结构，使用吸音隔墙降噪，给泵安装降噪管路等；3、采取消除误差措施，如；对给水泵的对列度和精度进行检查，并对其进行调整；4、给水泵安装辅助装置，增加负荷，或者安装底座减少振动。
此外，给水泵的定期秩序维护和保养也是必要的，给水泵的日常保养应遵循安全有效的原则，检查和清洁泵体内外部的介质，检查零部件的磨损情况和磨损状况，不断检查给水泵是否存在振动，以及当振动变量检测到异常时及时采取有效措施。
因此，给水泵正常运行，必须采取加强日常保养的举措，有效地控制给水泵的振动。
综上所述，给水泵振动的本质原因是在排出的介质，在给水泵内部发生的摩擦，所产生的振动不可避免，要有效控制给水泵振动，首先要分析振动源，采取控制措施，同时加强日常保养，检查和清洁泵体内外部介质，减少给水泵振动，保证其正常运行，安全有效地提供给水泵的服务。
某电厂高压给水泵异常振动的诊断与处理一、引言高压给水泵是电厂中非常重要的设备之一，它负责将供水压力增加至满足锅炉工作压力的要求，保障锅炉运行的正常稳定。
在实际运行中，由于多种原因，高压给水泵往往会出现异常振动的现象，严重影响了其正常工作，降低了电厂的效率和安全性。
及时准确地进行异常振动的诊断与处理对于维护设备的正常运行至关重要。
本文将针对某电厂高压给水泵异常振动的诊断与处理进行详细介绍。
二、异常振动的诊断1. 振动参数的监测高压给水泵的异常振动通常是由于叶轮不平衡、轴承损坏或液体不均匀进入泵内等原因引起的。
对振动参数的监测十分重要。
一般来说，振动包括径向振动和轴向振动两个方向，可通过振动传感器采集相关数据。
还需考虑振动频谱和相对振动加速度的变化情况，以及振动频率与泵的转速之间的关系，通过监测这些振动参数的变化，可以初步判断出异常振动的原因。
2. 温度和压力的监测除了振动参数外，温度和压力的监测也是异常振动诊断的重要参考。
泵的工作温度和压力都会受到叶轮不平衡、轴承损坏或液体进入泵内不均匀等因素的影响，通过监测泵的工作温度和压力，可以更加全面地了解泵的工作状态，为诊断异常振动提供更多的信息。
3. 音频分析由于高压给水泵工作时产生的声音包含了丰富的信息，通过音频分析也能够帮助诊断异常振动的原因。
轴承的损坏、叶轮不平衡等问题，都会产生不同的声音，通过专业的音频分析设备，可以将这些声音记录下来，并进行分析诊断异常振动的原因。
三、异常振动的处理1. 平衡叶轮叶轮不平衡是导致高压给水泵异常振动的常见原因之一。
对叶轮进行平衡处理是关键的一步。
在进行叶轮平衡处理时，需要采用专业的平衡设备，严格按照叶轮的设计要求进行平衡，并及时检查叶轮平衡后的效果，确保叶轮平衡的有效性。
2. 调整轴承轴承损坏也是导致高压给水泵异常振动的常见原因之一。
对于轴承损坏的处理，首先需要对轴承进行检查，确认轴承是否损坏，如果发现轴承存在问题，则需要及时更换或修复轴承。

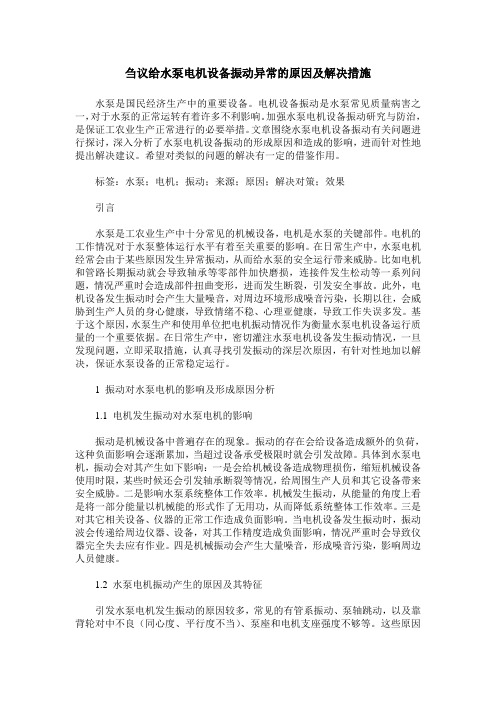

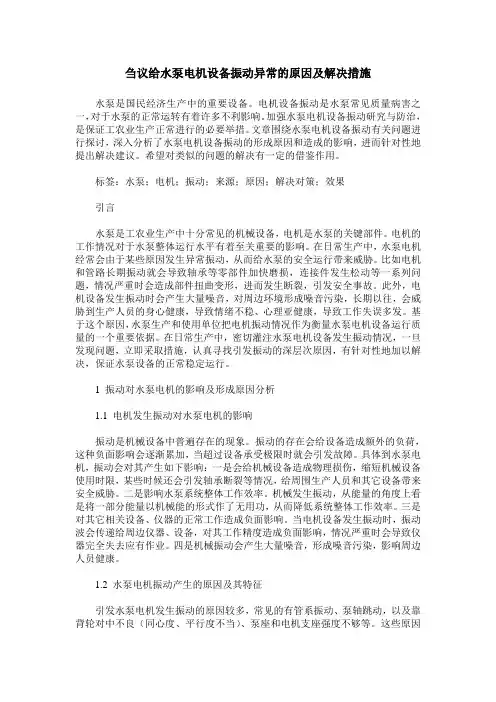

刍议给水泵电机设备振动异常的原因及解决措施水泵是国民经济生产中的重要设备。
电机设备振动是水泵常见质量病害之一，对于水泵的正常运转有着许多不利影响。
加强水泵电机设备振动研究与防治，是保证工农业生产正常进行的必要举措。
文章围绕水泵电机设备振动有关问题进行探讨，深入分析了水泵电机设备振动的形成原因和造成的影响，进而针对性地提出解决建议。
希望对类似的问题的解决有一定的借鉴作用。
标签：水泵；电机；振动；来源；原因；解决对策；效果引言水泵是工农业生产中十分常见的机械设备，电机是水泵的关键部件。
电机的工作情况对于水泵整体运行水平有着至关重要的影响。
在日常生产中，水泵电机经常会由于某些原因发生异常振动，从而给水泵的安全运行带来威胁。
比如电机和管路长期振动就会导致轴承等零部件加快磨损，连接件发生松动等一系列问题，情况严重时会造成部件扭曲变形，进而发生断裂，引发安全事故。
此外，电机设备发生振动时会产生大量噪音，对周边环境形成噪音污染，长期以往，会威胁到生产人员的身心健康，导致情绪不稳、心理亚健康，导致工作失误多发。
基于这个原因，水泵生产和使用单位把电机振动情况作为衡量水泵电机设备运行质量的一个重要依据。
在日常生产中，密切灌注水泵电机设备发生振动情况，一旦发现问题，立即采取措施，认真寻找引发振动的深层次原因，有针对性地加以解决，保证水泵设备的正常稳定运行。
1 振动对水泵电机的影响及形成原因分析1.1 电机发生振动对水泵电机的影响振动是机械设备中普遍存在的现象。
振动的存在会给设备造成额外的负荷，这种负面影响会逐渐累加，当超过设备承受极限时就会引发故障。
具体到水泵电机，振动会对其产生如下影响：一是会给机械设备造成物理损伤，缩短机械设备使用时限，某些时候还会引发轴承断裂等情况，给周围生产人员和其它设备带来安全威胁。
二是影响水泵系统整体工作效率。
机械发生振动，从能量的角度上看是将一部分能量以机械能的形式作了无用功，从而降低系统整体工作效率。

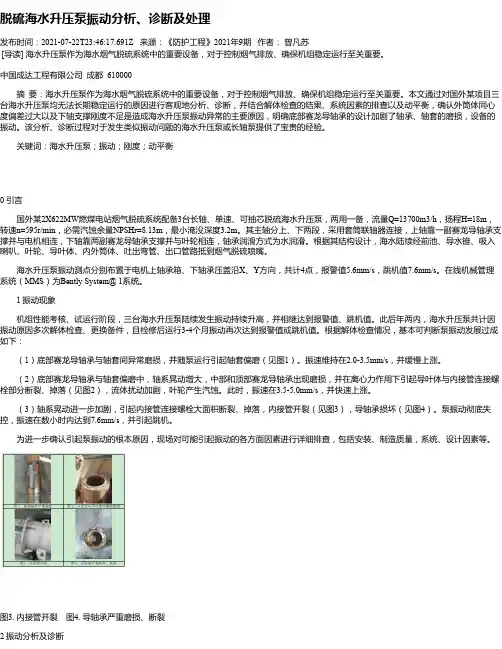

脱硫海水升压泵振动分析、诊断及处理发布时间：2021-07-22T23:46:17.691Z 来源：《防护工程》2021年9期作者：曾凡苏[导读] 海水升压泵作为海水烟气脱硫系统中的重要设备，对于控制烟气排放、确保机组稳定运行至关重要。
中国成达工程有限公司成都 610000摘要：海水升压泵作为海水烟气脱硫系统中的重要设备，对于控制烟气排放、确保机组稳定运行至关重要。
本文通过对国外某项目三台海水升压泵均无法长期稳定运行的原因进行客观地分析、诊断，并结合解体检查的结果、系统因素的排查以及动平衡，确认外筒体同心度偏差过大以及下轴支撑刚度不足是造成海水升压泵振动异常的主要原因，明确底部赛龙导轴承的设计加剧了轴承、轴套的磨损，设备的振动。
该分析、诊断过程对于发生类似振动问题的海水升压泵或长轴泵提供了宝贵的经验。
关键词：海水升压泵；振动；刚度；动平衡0 引言国外某2X622MW燃煤电站烟气脱硫系统配备3台长轴、单速、可抽芯脱硫海水升压泵，两用一备，流量Q=13700m3/h，扬程H=18m，转速n=595r/min，必需汽蚀余量NPSHr=8.13m，最小淹没深度3.2m。
其主轴分上、下两段，采用套筒联轴器连接，上轴靠一副赛龙导轴承支撑并与电机相连，下轴靠两副赛龙导轴承支撑并与叶轮相连，轴承润滑方式为水润滑。
根据其结构设计，海水陆续经前池、导水锥、吸入喇叭、叶轮、导叶体、内外筒体、吐出弯管、出口管路抵到烟气脱硫喷嘴。
海水升压泵振动测点分别布置于电机上轴承箱、下轴承压盖沿X、Y方向，共计4点，报警值5.6mm/s，跳机值7.6mm/s。
在线机械管理系统（MMS）为Bently System@ 1系统。
1 振动现象机组性能考核、试运行阶段，三台海水升压泵陆续发生振动持续升高，并相继达到报警值、跳机值。
此后年两内，海水升压泵共计因振动原因多次解体检查、更换备件，且检修后运行3-4个月振动再次达到报警值或跳机值。
根据解体检查情况，基本可判断泵振动发展过成如下：（1）底部赛龙导轴承与轴套间异常磨损，并随泵运行引起轴套偏磨（见图1）。

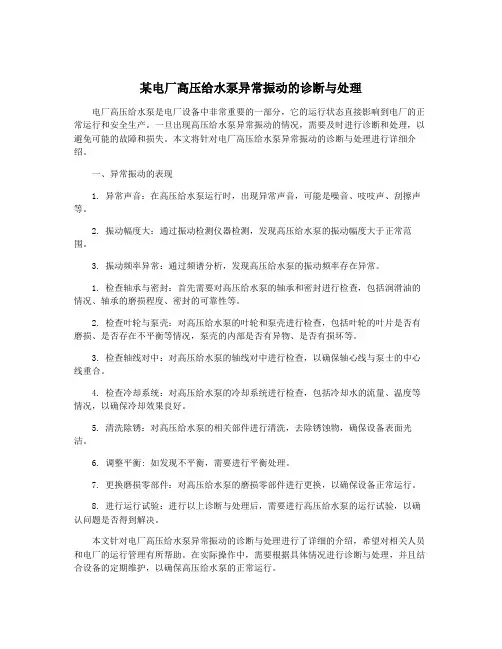

某电厂高压给水泵异常振动的诊断与处理电厂高压给水泵是电厂设备中非常重要的一部分，它的运行状态直接影响到电厂的正常运行和安全生产。
一旦出现高压给水泵异常振动的情况，需要及时进行诊断和处理，以避免可能的故障和损失。
本文将针对电厂高压给水泵异常振动的诊断与处理进行详细介绍。
一、异常振动的表现1. 异常声音：在高压给水泵运行时，出现异常声音，可能是噪音、吱吱声、刮擦声等。
2. 振动幅度大：通过振动检测仪器检测，发现高压给水泵的振动幅度大于正常范围。
3. 振动频率异常：通过频谱分析，发现高压给水泵的振动频率存在异常。
1. 检查轴承与密封：首先需要对高压给水泵的轴承和密封进行检查，包括润滑油的情况、轴承的磨损程度、密封的可靠性等。
2. 检查叶轮与泵壳：对高压给水泵的叶轮和泵壳进行检查，包括叶轮的叶片是否有磨损、是否存在不平衡等情况，泵壳的内部是否有异物、是否有损坏等。
3. 检查轴线对中：对高压给水泵的轴线对中进行检查，以确保轴心线与泵士的中心线重合。
4. 检查冷却系统：对高压给水泵的冷却系统进行检查，包括冷却水的流量、温度等情况，以确保冷却效果良好。
5. 清洗除锈：对高压给水泵的相关部件进行清洗，去除锈蚀物，确保设备表面光洁。
6. 调整平衡: 如发现不平衡，需要进行平衡处理。
7. 更换磨损零部件：对高压给水泵的磨损零部件进行更换，以确保设备正常运行。
8. 进行运行试验：进行以上诊断与处理后，需要进行高压给水泵的运行试验，以确认问题是否得到解决。
本文针对电厂高压给水泵异常振动的诊断与处理进行了详细的介绍，希望对相关人员和电厂的运行管理有所帮助。
在实际操作中，需要根据具体情况进行诊断与处理，并且结合设备的定期维护，以确保高压给水泵的正常运行。
水泵振动分析及处理随着现代工业的发展，水泵已经成为了生产过程中不可或缺的一部分，而随着水泵的普及和使用范围的扩大，其故障问题也时有发生。
其中，水泵振动问题是最常见的一种故障，本文将尝试对水泵振动问题进行分析及处理。
一、水泵振动的原因在使用水泵的过程中，会出现各种各样的振动现象，根据振动的具体性质和原因，可以将水泵振动分为以下几种类型：1、轴向振动轴向振动属于一般的过度杂乱振动，在水泵的轴与支座之间及轴与密封件之间的振动频率出现的感觉效果。
该振动主要是由于旋转机构的不平衡、叶轮间隙过大、轴弯和泵的基础设计不良等原因造成的。
2、径向振动径向振动是指水泵轴与垂直轴线的振荡运动。
水泵叶轮形状的不同、动平衡的不良、轴承间隙过大以及启动和停止频繁等都可能会导致径向振动问题的发生。
3、涡流振动涡流振动是一种由于流体内部涡流、涡旋等形成的振动，其频率与在叶轮中产生的涡流相同。
涡流振动可能会导致叶轮腐蚀、弹性不足以及失重等问题的发生。
4、共振振动共振振动是由于泵、管道、支撑结构等元件相互作用而造成的振动。
当泵的输出频率与支撑结构或管道的自然振动频率相同时，将发生共振振动。
共振振动能够导致机体振动加速度增加、壳体和外壳失效、托架之间产生相对位移等问题。
二、水泵振动的处理方法为了有效地解决水泵振动问题，一般需要从以下几个方面进行处理：1、改善设备结构如果水泵的振动问题是由设备结构不良所致，可以通过优化水泵的结构和传动机构，如更换梳齿轮、增加过滤器、更换机体等来解决振动问题。
2、进行机体平衡处理对于由不平衡导致的振动问题，可以通过进行机体平衡来解决该问题。
在进行平衡时，需要注意使用合适的平衡设备，以确保平衡效果真正达到要求。
3、修整叶轮如发现叶轮的形状不够完美或存在损伤等问题，可以对叶轮进行修整或更换。
为了确保修整后的叶轮满足要求，必须严格按照设计要求进行加工和检验。
4、增加防护措施在水泵的基础和支撑结构上增加减震效果，可以有效地降低水泵振动的影响。
