神东天隆大海则煤矿压风自救系统安装情况
一、压风自救系统现状
在主斜井工业场地内现安设有JN132-8型节能型螺杆空气压缩机2台，流量24.63m3/min、排气压力0.8MPa，电机功率132kW，电压等级380V。
空压机主要技术参数详见表6-2-1。
空压机和储气罐上的压力表、安全阀、释压阀定期校验确保准确、灵活。
满足井下风动工具设备等的使用要求。
表6-2-1 空压机主要技术参数表
该矿压风管路已形成，压风主管路由地面机房经地面一趟DN100焊管至辅运平硐入井。
井下主管路为DN100焊管。
由辅运平硐至南北辅运、回风大巷。
井下各掘进回采工作面由主管路分接DN50焊管至各顺槽。
地面压风管路：地面压风管路采用DN100无缝钢管沿地面敷设，敷设长度约150米，与井筒成1°-2°夹角；敷设路径从储气罐引出后沿地面敷设至辅运平硐上方穿入井筒内，在压风机房3米外安装两个储气罐。
井下压风管路：井下压风管路安装总长度17279米，其中干管用DN100无缝钢管9071米，支管用DN50无缝钢管8208米。
1.辅运平硐采用DN100无缝钢管沿现有水管架敷设
2.南回风大巷采用DN100无缝钢管敷设，一直到南回风1493
米处加弯头拐至南辅运大巷，此段管路应在靠巷道左帮水管
下面加U型卡吊挂（每三米吊挂一次），敷设长度1493米。
3. 南辅运大巷采用DN100无缝钢管敷设，一直到南辅运1594
米处加弯头拐至南回风大巷并与之对接。
此段管路靠巷道右
帮顶部紧贴巷壁打锚杆方式吊挂，每隔3米用Φ16×2100mm
锚杆两套与槽钢（350mm×8mm）连接进行吊挂，管路距底板
不小于2.2米，敷设长度1594米。
4.北回风大巷采用DN100无缝钢管敷设并与南回风大巷
DN100钢管加三通对接，沿靠巷道右帮水管下面加U型卡吊
挂（每三米吊挂一次），敷设长度2787米。
5.北辅运大巷采用DN100无缝钢管敷设并与南辅运大巷
DN100无缝钢管加三通对接。
沿巷道右帮水管下面加U型卡
吊挂（每三米吊挂一次），敷设长度2667米。
支管敷设：
6.43304辅运顺槽采用DN50无缝钢管敷设，在43304辅运顺槽口与南回风大巷的DN100钢管加DN100变50的三通对接，沿43304辅运顺槽巷道右帮顶部紧贴巷壁每隔3米用8#铁丝吊挂（巷道右帮现有Φ159PE管650米，建议倒在左帮），一直到43304工作面距切眼30米处，敷设长度1343米。
7.43304回风顺槽采用DN50无缝钢管敷设，在43304回风顺槽口与南回风大巷的DN100钢管加DN100变50的三通对接，沿43304回风顺槽巷道右帮顶部紧贴巷壁每隔3米用8#铁丝吊挂，一直到43304工作面距切眼30米处，敷设长度1343米。
8.43202和43203掘进面采用DN50无缝钢管敷设，在43202面回风顺槽及43203面的辅运和回风顺槽口与面北回风大巷交汇处加DN50等径三通分别向三条顺槽各敷设1262米，且每隔100米设一组DN50三通与闸阀配套使用。
二、压风自救系统完善方案
压风自救系统应能为紧急避险设施供给足量氧气，接入的矿井压风管路应设减压、消音、过滤装置和控制阀，压风出口压力在0.1～0.3MPa之间，供风量不低于0.3m3/min·人，连续噪声不大于70dB。
压风管路在井下工作面避难所或设有压风自救系统的地方应安装三通和支管闸阀，其它管段按实际需要配备，但必须是在管路的各用风点末端安装闸阀，主管中间任何部位不得安装，以避免截断风路。
接入救生舱的矿井压风管路应采取防护措施，具有抗冲击破坏能力，管路与救生舱应采用软联接。
1、压风管路
本矿井下新增设1处永久避难硐室及4台可移动式救生舱。
压风自救系统应接入避难硐室和救生舱。
故新增井下压风及自救管路：①永久避难硐室敷设DN100无缝钢管；②可移动式救生舱内敷设DN50。
井下压风管路应敷设牢固平直，并采取保护措施，防止灾变破坏。
进入避难硐室和救生舱前20m的管路采取保护措施。
2、根据安监总煤装[2011]33号文规定，在主送气管路中增设集水放水器，在供气管路进入自救装置连接处时，加装开关和汽水分离器，压风自救系统阀门应安装齐全，阀门扳手要在同一方向，保证系统正常使用。
3、增设压风自救装置及呼吸器
1）自救器
压风自救装置应符合《矿井压风自救装置技术条件》
（MT390-1995）的要求，并取得煤矿矿用产品安全标志。
本矿选用带“MA”标志的ZYX4型隔绝式压缩氧自救器，该自救器体积小、质量轻、生氧均匀充足、粉尘少、性能稳定、呼吸阻力小、吸气温度低。
主要技术参数如表6-3-1。
表6-3-1 隔绝式压缩氧自救器主要技术参数表
本产品解决了老式压风自救器在使用过程中，工人用头伸进风筒布袋遮挡视线，不能了解周围环境的变化，从而产生的情绪焦虑，影响自救等问题。
发生矿难后，井下工作人员如果长时间使用老式压风自救装置，长时间呼吸没有过滤干净的空气，事后容易对身体尤其是肺部造成很大的伤害。
此外，老式压风自救装置由于空气的声音没有调节，噪音过大，容易加大工人的负面情绪。
针对传统老式压风自救装置存在的缺陷，本装置一箱4-8组，能同时最多可提供八人使用，达到互相照顾的效果。
采用轻型呼吸面罩直接带在嘴上进行呼吸，还具有稳定调节压力、手动流量调节、三级消音、过滤、排水、防尘等六种功能，还能在弹簧管范围内自由活动。
通过该装置输送新鲜空气，使避灾人员能长时间呼吸轻松，达到安全避灾，稳定工作情绪的目的。
当发生灾难时，避灾人员立即赶到附近的压风自救装置处迅速打开不锈钢箱门，开通阀门开关，手拿自吸过滤式面罩，按在嘴上进行呼吸自救，由于自吸过滤式面罩内此时为0.05-0.1MPa的压力，而罩外有毒气体压力低，因此，罩内形成正压力，有毒气体不能进入到罩内，避灾人员不会受到有害气体侵害。
此时的避灾人员可用眼观察附近的灾情变化，以便传出信息。
2)呼吸器
呼吸器选用HYZ4型隔绝式正压氧气呼吸器，其特点是体积小、重量轻、性能可靠、佩带舒适、使用维护方便。
其主要技术参数见表
根据矿井采掘布置及井下避灾路线图，矿井配备压风自救装置16组，备用2组，每组包括6个呼吸面罩，具体安装位置及数量详见表
压风自救装置配置表
三、安装地点
1、综采工作面
在43304采煤工作面回风顺槽距机尾采壁25m-40m处安设一组压风自救系统，主运顺槽第一组安装在距工作面25m-40m人行帮处，第二组距第一组200m，第三组安装在主运顺槽口。
进风每次移设备列车时，压风自救系统随之进行倒移，回风可根据实际情况倒移。
2、综掘工作面
掘进工作面包括43203综掘工作面1和43203综掘工作面2；在距掘进头25m-40m处安设一组压风自救系统，在长距离的掘进巷道中，应根据实际情况增加设置。

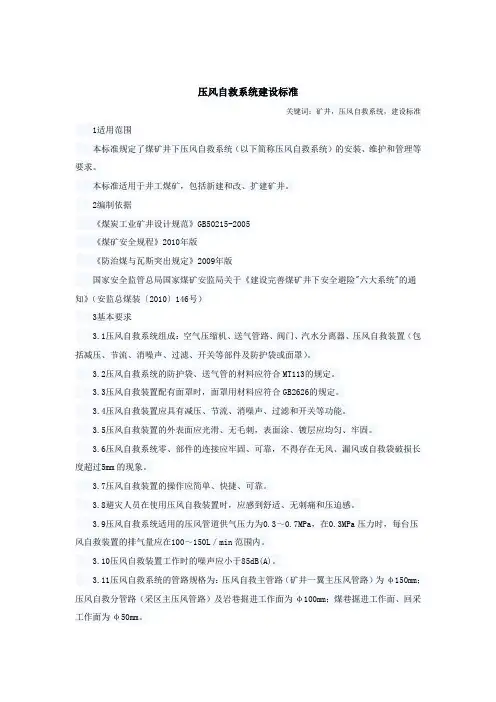

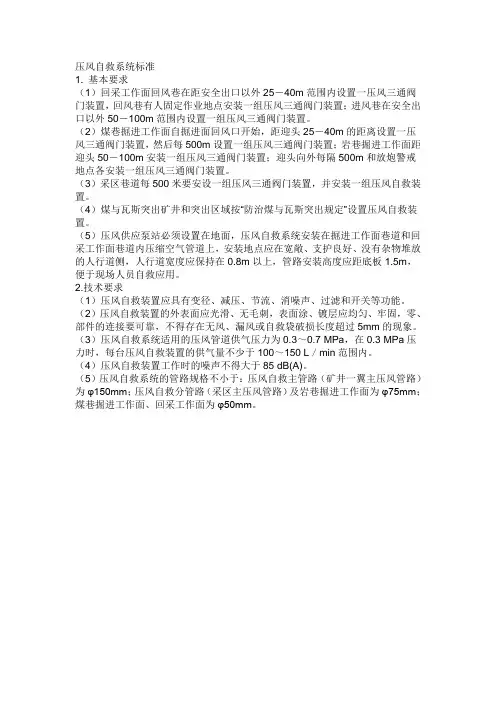

四、安装要求
1、压风自救系统安装在掘进工作面巷道和回采工作面巷道内压缩空气管道上，安装地点应在宽敞、支护良好、没有杂物堆的人行道侧，人行道宽度应保持在0.8m以上，管路安装高度应距底板0.5m，便于现场人员自救应用。
压风自救系统下面不得有水沟无盖板或盖板
不齐全的现象。
2、煤巷掘进工作面距掘进面回风口开始，距迎头25m-40m的距离设置一组压风自救装置，其数量应比该区域工作人员数量多2台。
3、回采工作面回风巷在距采面回风巷上安全出口以外25m-40m 范围内设置一压风自救装置，其数量应比该区域工作人员数量多2台。
4、管路敷设要牢固平直，压风管路每隔3m吊挂固定一次，岩巷段采用金属托管配合卡子固定，煤巷段采用钢丝绳吊挂。
压风自救系统的支管不小于一处固定，压风自救系统阀门扳手要在同一方向且平行于巷道。
5、在主送气管路中要装集水放水器。
在供气管路进入与自救系统连接处，要加装开关，后边紧接着安装汽水分离器。
6、空气压缩机设置在地面，其供气量应能保证井下人员使用，并能在10min内启动。
7、压风自救系统阀门应安装齐全，能保证系统正常使用。
进入采掘工作面巷口的进风侧要设有总阀门。
