号筋：3.14X(2.6+0.035)+21.5/180X3.14X(5.2+0.035)X2+42.7/180X3.14X(1.2+0.035)X2+49.1/180X3.14X(3.829+0.035)=17.68m
17.68+19.22= 36.9 m
环数：67.079/0.15+仁448环
①号筋：448X19.22=8610.6m
二衬内外径周长分别为：
每环长度：
1号筋：3.14X(2.6+0.35-0.035)+21.5/180X3.14X
(5.2+0.35-0.035)X2+42.7/180X3.14X(1.2+0.35-0.035)X
2+49.1/180X3.14X(3.829+0.35-0.035)=19.22m
号筋：3.14X(2.6+0.035)+21.5/180X3.14X(5.2+0.035)X
2+42.7/180X3.14X(1.2+0.035)X2+49.1/180X3.14X
(3.829+0.035)=17.68m
17.58+19.22= 36.9 m
计算
复核
审核
日期
环数：193.946/0.15+1二1294环
总长：1294X36.9= 47748.6 m
总重：1294X36.9X2.468=117843.5
5号筋300①10：67.8X244=16543.2
L100X80X8角钢需求量：0.248X4X6X244X10.946=15896.7
M22X70螺栓：24X244=5856套
六、初支背后注浆
1、①42钢花管(S=3.5):按照梅花形布置，每环钢花管分别为8根和7根。
193.946/1 = 195环
计算
复核
审核
日期
(98x8+97X7)X仁1463m
2、水泥砂浆：0.5X193.946=96.97m3
七、隧道填充
1、C20砼：1.14X193.946=221.101
八、二衬背后注浆(按图纸设计量)：0.3x193.946=58.18m3
计算
复核
审核
日期
标准段类
一、土方开挖(100超挖):
3
(36.3+2.2)X67.079=2582.5 m
标准段I类
一、土方开挖(100超挖):
3
(36.3+2.2)X193.946=7466.9 m
二、超挖回填：(C20砼)
3
21.4X0.1X193.946=415m
三、二次衬砌：
1、C35 P12钢筋混凝土： (30.18-23.72)X193.946=1252.9用
2、钢筋:
1+号筋400①20@150:
二、超挖回填：
3
21.4X0.1X193.946=143.5m
三、二次衬砌：
1、C35 P12钢筋混凝土： (30.18-23.72)X67.079=436mi
2、钢筋:
每环长度：
1号筋：3.14X(2.6+0.35-0.035)+21.5/180X3.14X(5.2+0.35-0.035)X2+42.7/180X3.14X(1.2+0.35-0.035)X2+49.1/180X3.14X(3.829+0.35-0.035)=19.22m
计算
复核
审核
日期
43.1X2.987=128.62
2号筋400①22:(3.213X3+3.485X2+3.682)X2=40.6m
40.6X2.987=121.2
X0.584X2=64.24m
X0.242+19.6/0.2X0.242=50.4m
X1.008=110m
110X0.617=67.8
L100X80X8角钢需求量：6X4X0.248= 5.952 m
M22X70螺栓：6X4=24套
小计：标准段I类数量：
193.946/0.8+1= 244榀
1号筋400①22：128.62X244=31383.3
2号筋400①22：121.2X244=29572.8
3号筋300①12：57.1X244=13932.4
4号筋300①12：44.8X244=10931.2
总长：0.492X80.2
四、超前支护
1、①42超前小导管：(6.8/0.4+1)X3X(193.946/1.6+1)= 6588m
2、水泥砂浆(按图纸设计量)：0.7X193.946=135.76 01
五、初期支护
1、C25网喷砼：(36.32-30.17)X193.946= 1192.8 m
2、R32N自钻式锁脚锚杆：(193.946/0.8+1)X3X4=2916m
3、钢筋网片①6.X0.2
(19.55+21.43)X(193.946/0.2+1)+193.946X((19.55+21.43)/0.2+1)
=7974520788
4、格栅钢架：
每榀钢架数量：
1号筋400①22：(3.42X3+3.711X2+3.852)X2=43.1m
8610.6X2.468=21250.9
号筋：
448X17.68=7920.6m
7920.6X2.468=19548.1
3号筋400①14@150:
36.9/0.15=247根
计算
复核
审核
日期
总长：247X67.079=16568.5m
总重：1.21X16568.5=20047.9④号筋300①8环@15(纵@300每根长：0.244+0.124X2=0.492m
工程名称：成都地铁7号线川师车辆段与综合基地试车线暗挖段
隧道起讫里程：0+722.054〜1+007.079,共计285.025m;竖井起讫里 程：0+949.751，起讫里程0+946.151〜1+953.351，计7.8m;射流风机扩 大段起讫里程：0+846.000〜0+870.000,计24m;标准段分为二类，标准段I类为2段分别起讫里程：0+722.054〜0+846.000、0+870.000〜0+940.000，计193.946m,标准段类1段起讫里程0+940〜1+007.079,计67.079m。
3号筋400①14@150:
36.9/0.15+1=247根
总长：247X193.946=47905m
总重：1.21X47905=57932.5
4号筋300①8环@15(纵@300
每根长：0.244+0.124X2=0.492m
根数：(19.22/0.15+1)X(193.946/0.3+1)=83463根

合集下载

隧道工程工程量计算

隧道工程工程量计算


隧道的分类
（1）按地层划分：岩石隧道（山岭隧道），软土隧道
（2）按施工方法分：矿山法（钻爆法）、明挖法、盾构 法、沉埋法、掘进机法等
（3）按埋置深度分：深埋隧道、浅埋隧道、超浅埋隧道。 三种埋置深度隧道的设计和施工方法有很大区别。通常深 埋隧道荷载按塌落拱计算，浅埋隧道按全土柱重量计算， 超浅埋隧道则按全土柱加地面动、静换算荷载计算。
较大水平围岩压力的情况。主要适用 于Ⅳ级及以上的围岩，或Ⅲ级围岩双 线隧道；多线隧道也采用曲墙有仰拱 的衬砌。
曲墙式衬砌由顶部拱圈、侧面曲 边墙和仰拱/底板(或铺底)组成。
拱顶
拱腰
拱脚
仰拱
墙脚
隧道衬砌构造
（一）整体式混凝土衬砌
2）曲墙式衬砌 在Ⅳ级围岩无地下水，且基础不产生沉降的情况下可
不设仰拱，只做铺底；一般均需设仰拱，以抵御隧道底部 的围岩压力和防止衬砌沉降，并使衬砌形成一个环状的封 闭整体结构，以提高衬砌的承载能力。
隧道支护
（三）钢筋网
隧道支护
（四）喷混凝土
喷射混凝土既是一种新型的支护结构，又是一种新的施工 工艺。它是使用混凝土喷射机，按一定的混合程序，将掺有速 凝剂的细石混凝土，喷射到岩壁表面上，并迅速固结成一层支 护结构，从而对围岩起到支护作用。
喷射混凝土可以作为隧道工程的永久性或临时性支护，也 可以与各种形式的锚杆、钢拱架、钢筋网等构成组合式支护结 构。它的灵活性也很大，可以根据需要分次追加厚度。
（二） 复合式衬砌
复合式衬砌可以满足初期支护施作及时、刚度小、易变形的要求，且 与围岩密贴，从而能保护和加固围岩，充分发挥围岩的自承作用。
二次衬砌后，衬砌内表面光滑平整，可以防止外层风化，装饰内壁， 增强安全感，是一种合理的结构形式，也是目前公路、铁路隧道主要的结 构形式。
暗挖隧道注浆工程量计算

暗挖隧道注浆工程量计算

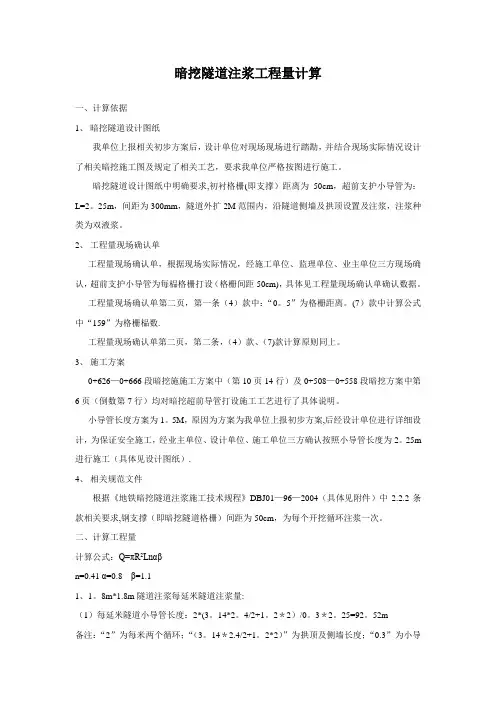

暗挖隧道注浆工程量计算一、计算依据1、暗挖隧道设计图纸我单位上报相关初步方案后，设计单位对现场现场进行踏勘，并结合现场实际情况设计了相关暗挖施工图及规定了相关工艺，要求我单位严格按图进行施工。

暗挖隧道设计图纸中明确要求,初衬格栅(即支撑）距离为50cm，超前支护小导管为：L=2。

25m，间距为300mm，隧道外扩2M范围内，沿隧道侧墙及拱顶设置及注浆，注浆种类为双液浆。

2、工程量现场确认单工程量现场确认单，根据现场实际情况，经施工单位、监理单位、业主单位三方现场确认，超前支护小导管为每榀格栅打设（格栅间距50cm)，具体见工程量现场确认单确认数据。

工程量现场确认单第二页，第一条（4）款中：“0。

5”为格栅距离。

(7）款中计算公式中“159”为格栅榀数.工程量现场确认单第二页，第二条，（4）款、（7)款计算原则同上。

3、施工方案0+626—0+666段暗挖施施工方案中（第10页14行）及0+508—0+558段暗挖方案中第6页（倒数第7行）均对暗挖超前导管打设施工工艺进行了具体说明。

小导管长度方案为1。

5M，原因为方案为我单位上报初步方案,后经设计单位进行详细设计，为保证安全施工，经业主单位、设计单位、施工单位三方确认按照小导管长度为2。

25m 进行施工（具体见设计图纸）.4、相关规范文件根据《地铁暗挖隧道注浆施工技术规程》DBJ01—96—2004（具体见附件）中2.2.2条款相关要求,钢支撑（即暗挖隧道格栅）间距为50cm，为每个开挖循环注浆一次。

二、计算工程量计算公式：Q=πR2Lnαβn=0.41 α=0.8 β=1.11、1。

8m*1.8m隧道注浆每延米隧道注浆量:（1）每延米隧道小导管长度：2*(3。

14*2。

4/2+1。

2＊2）/0。

3＊2。

25=92。

52m备注：“2”为每米两个循环；“（3。

14＊2.4/2+1。

2*2）”为拱顶及侧墙长度；“0.3”为小导管间距；“2.25”为每根小导管长度（2）3.14*0.25*0。
