下载文档原格式

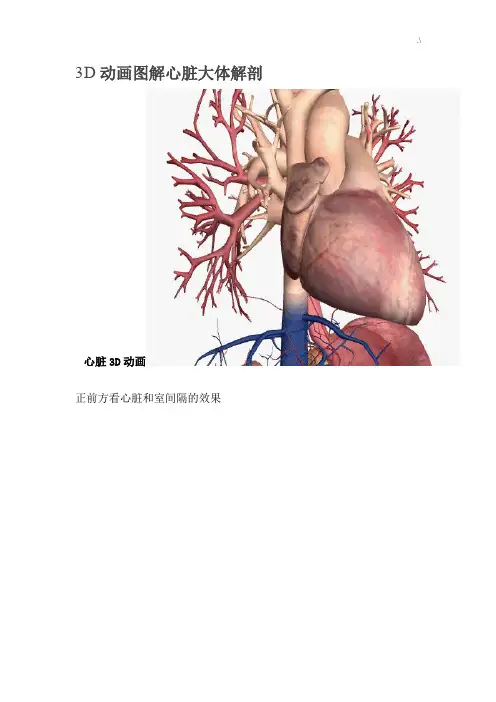

3D动画图解心脏大体解剖

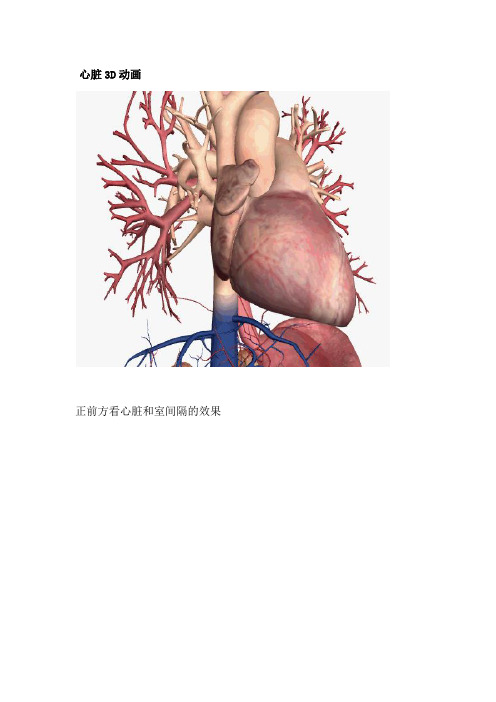

心脏3D动画
正前方看心脏和室间隔的效果
切开右心耳，往外翻，耳朵里面交错纵横的这些结构叫梳状肌（像上图梳子）
心耳位于心房上方，血流本来就慢，当房颤时血流速度更慢，再加上左右心耳这些纵横交错的梳状所以很容易在这里形成血栓
所以房颤超过48小时要抗凝治疗3周才能复律。
（一是防止新的血栓形成，二是要让已经形成血另外，即使房颤复律为窦性，左右心耳一般不能马上恢复节律收缩，仍处于顿抑状态，叫心房顿抑这就是房颤抗凝前3后4 的由来。
下面我们把右心室游离壁也切掉，把三尖瓣、乳头肌透明化，就暴露出清爽的右房右室内部结构
看这里，这是一个倒放的漏斗，在右心室这个漏斗负责收集右心室流出道的血液汇向肺动脉，由于叫动脉圆锥部。
何谓流出道、流入道？看模拟一个血流：蓝色血流代表流入道它位置较低，绿色代表流
右心室有个Y字型扁平肌肉隆起非常醒目，分三个部分c为隔带，a为隔带前脚，b 为隔带后脚，是心脏最大一个肉柱，我们所说的右束支就走在里面，隔缘肉柱的末端和前乳头肌连在一起。
室上嵴和界脊：把心脏抽象的切成两部分。
心脏的解剖结构及生理一、心脏的位置心脏是整个血液循环中推动血液流动的泵。
心脏的位置位于胸骨体和第2-6肋软骨后方、胸椎第5-8椎体前方的胸腔中纵隔内，2/3部分居左侧胸腔，1/3部分在右侧。
二、心脏内部解剖心脏由心肌细胞构成，有瓣膜及四个腔。
心尖部主要由左心室构成，心底部由大动脉、静脉组成。
心脏的四个腔包括：左心房、左心室、右心房、右心室。
右心房室之间的瓣膜称三尖瓣，左心房室之间的瓣膜是二尖瓣。
右心室与肺动脉之间的瓣膜称肺动脉瓣，左心室与主动脉之间的瓣膜称主动脉瓣。
瓣膜的功能是防止心房和心室在收缩或舒张时出现血液反流。
在左右心房及心室间有肌性房间隔和室间隔，使左右心之间互不相通。
右心房血液的流入口有上、下静脉；右心房的血液出口为肺动脉；左心房血液的流入口为肺静脉；左心室的血液流出口为主动脉。
心包可分为几层：纤维心包，是最外层的坚韧结缔组织囊；内膜，也称浆膜，包括脏层和壁层。
脏层紧贴心脏，也称为心脏的心外膜层，壁层位于脏层和纤维心包的中间。
心包腔（脏层心包和壁层心包中间的腔膜）内可容纳10-30ml的心包液，这些液体可起到润滑及减轻心脏收缩时产生的摩擦力的作用。
三、心脏的传导系统心脏的传导系统由特殊分化的心肌细胞组成，主要功能是产生并传导激动，维持心脏正常的节律。
心肌细胞具有兴奋性、传导性、自律性和收缩性。
传导系统包括：窦房结、结间束、房室交界区、房室束、左右束支及浦肯野纤维。
心脏窦房结的自律性最高，是正常人心脏的起搏点，其后自律性高低排列依次为房室交界区、房室束、左右束支及浦肯野纤维。
四、冠状动脉解剖及冠脉血液循环（一）冠状动脉解剖：营养心脏的血管称冠状动脉，共有左、右两支，分别为左冠状动脉和右冠状动脉，冠状动脉起源于主动脉根部的左右动脉瓦式窦内。
左冠状动脉又有两个分支：前降支和回旋支。
前降支沿途发出三组分支，左室前支（分布于左心室前壁的中下部，也称对角支）、右室前支、室间隔前动脉。
回旋支发出左室前支（主要分布于左室前壁的上部，其中分布于心室钝缘的动脉支称钝缘支）、左室后支及左房支。
心脏3D动画正前方看心脏和室间隔的效果切开右心耳，往外翻，耳朵里面交错纵横的这些结构叫梳状肌（像上图梳子）心耳位于心房上方，血流本来就慢，当房颤时血流速度更慢，再加上左右心耳这些纵横交错的梳状肌结构，所以很容易在这里形成血栓所以房颤超过48小时要抗凝治疗3周才能复律。
（一是防止新的血栓形成，二是要让已经形成血栓机化）。
另外，即使房颤复律为窦性，左右心耳一般不能马上恢复节律收缩，仍处于顿抑状态，叫心房顿抑，所以仍要抗凝4周。
这就是房颤抗凝前3后4 的由来。
下面我们把右心室游离壁也切掉，把三尖瓣、乳头肌透明化，就暴露出清爽的右房右室内部结构看这里，这是一个倒放的漏斗，在右心室这个漏斗负责收集右心室流出道的血液汇向肺动脉，由于这个漏斗形似圆锥体，故又叫动脉圆锥部。
何谓流出道、流入道？看模拟一个血流：蓝色血流代表流入道它位置较低，绿色代表流出道它位置较高右心室有个Y字型扁平肌肉隆起非常醒目，分三个部分c为隔带，a为隔带前脚，b 为隔带后脚，隔带向下延伸为隔缘肉柱，是心脏最大一个肉柱，我们所说的右束支就走在里面，隔缘肉柱的末端和前乳头肌连在一起。
室上嵴和界脊：把心脏抽象的切成两部分室间隔分法一：经典的解剖学划分方法：以这个丫字作为天然的势力划分范围，分为：窦部——（窦部上面有内侧乳头肌）、小梁化部——（小梁化部上面有肌小梁和肉柱）、漏斗部——（漏斗部上有面圆锥乳头肌供三尖瓣隔瓣附着）。
分法二：经典病理学分法分膜部、肌部。
没有肌肉就叫膜部，有肌肉就是肌部，膜部势力范围很小，是心室肌最薄的地方，是室间隔缺损最好发的地方。
分法三：经典供血分法。
把室间隔分为前缘和后缘，也就是我们常说的前室间隔和后室间隔，有时又叫它室间隔上部和室间隔下部，前室间隔由前降支分出的穿隔支供血，后室间隔由后降支供血，所以这种分法也适用于心梗定位。
分法四：分室间隔上部、室间隔中部、室间隔下部，就是把上面两分法改为3分法。
分法五：超声切面分法：分上段、中段、下段，就是在左室长轴切面切断，切线刚好经过间隔上部A点、中部B点、下部C点，它是一个平面的概念。
3D动画图解心脏大体解剖心脏3D动画正前方看心脏和室间隔的效果切开右心耳，往外翻，耳朵里面交错纵横的这些结构叫梳状肌（像上图梳子）心耳位于心房上方，血流本来就慢，当房颤时血流速度更慢，再加上左右心耳这些纵横交错的梳状所以很容易在这里形成血栓所以房颤超过48小时要抗凝治疗3周才能复律。
（一是防止新的血栓形成，二是要让已经形成血另外，即使房颤复律为窦性，左右心耳一般不能马上恢复节律收缩，仍处于顿抑状态，叫心房顿抑这就是房颤抗凝前3后4 的由来。
下面我们把右心室游离壁也切掉，把三尖瓣、乳头肌透明化，就暴露出清爽的右房右室内部结构看这里，这是一个倒放的漏斗，在右心室这个漏斗负责收集右心室流出道的血液汇向肺动脉，由于叫动脉圆锥部。
何谓流出道、流入道？看模拟一个血流：蓝色血流代表流入道它位置较低，绿色代表流右心室有个Y字型扁平肌肉隆起非常醒目，分三个部分c为隔带，a为隔带前脚，b 为隔带后脚，是心脏最大一个肉柱，我们所说的右束支就走在里面，隔缘肉柱的末端和前乳头肌连在一起。
室上嵴和界脊：把心脏抽象的切成两部分室间隔分法一：经典的解剖学划分方法：以这个丫字作为天然的势力划分范围，分为：窦部——（窦部上面有内侧乳头肌）、小梁化部——（小梁化部上面有肌小梁和肉柱）、漏斗部——（漏斗部上有面圆锥乳头肌供三尖瓣隔瓣附着）。
分法二：经典病理学分法分膜部、肌部。
没有肌肉就叫膜部，有肌肉就是肌部，膜部势力范围很小，是心室肌最薄的地方，是室间隔缺损最分法三：经典供血分法。
把室间隔分为前缘和后缘，也就是我们常说的前室间隔和后室间隔，有时又叫它室室间隔由前降支分出的穿隔支供血，后室间隔由后降支供血，所以这种分法也适用于心梗定位。
分法四：分室间隔上部、室间隔中部、室间隔下部，就是把上面两分法改为3分法。
分法五：超声切面分法：分上段、中段、下段，就是在左室长轴切面切断，切线刚好经过间隔上部A点、中个平面的概念。
【收藏】精美心脏解剖图谱：这样教你看心脏，没有理由看不懂！一、心脏的位置心脏位于胸腔纵膈的心包腔内，其1/3位于前正中线右侧，约2/3位于前正中线左侧，基底部与大血管相连。
心脏两侧和前面的大部分被肺和纵膈胸膜遮盖，仅前面靠近胸骨下分和左侧4～6肋软骨的部分没有被遮盖，这部分被称为心脏裸区，是超声心动图检查最常用的体位（图1）。
图 1 心脏在胸腔中的位置及其体表投影二. 心脏的外形心脏外形近似一个倒置的圆锥体，其长轴和人体正中矢状面约成45°的夹角。
右心在前，左心在后。
心尖指向左前下方，由左心室构成；心底朝向右后上方，大部由左心房，小部由右心房构成。
四支肺静脉与左心房相连，上下腔静脉与右心房相连（图2）。
图2 心脏的外形前、后面观心脏表面的解剖标志可概括为：两面、三缘、三沟、一点。
两面：即胸肋面和膈面。
前者指的心脏前面，大部分由右心房和右心室构成，左侧一小部分由左心房和左心室前壁构成，整个胸肋面被冠状沟的前部和室间沟分隔为左中右三个部分。
心脏膈面在下方，呈三角形，紧贴膈肌中心腱，它的大部分由左心室下壁、小部分由左心室下壁构成。
三缘：即右缘、左缘和下缘。
右缘较垂直，主要为右心房和右心室；左缘钝厚，大部分为左室外侧壁；下缘水平，又称锐缘，大部分为右心室构成。
三沟：即冠状沟和前、后室间沟。
冠状沟位于心底，沟内有冠状动脉和冠状静脉窦走形，是心房和心室分界的标志。
前、后室间沟分为位于左、右心室前后方，沟内有冠状动脉前降支和后降支。
一点：即房室交点，位于室间沟和冠状沟交汇处，它是左右心房和左右心室在心脏膈面的临界区域。
三. 心壁与间隔（一）心壁心壁由心内膜、心肌层和心外膜构成。
心外膜即心包脏层，心内膜与血管内膜相延续，褶叠的心内膜是心瓣膜的重要组成部分。
心房壁和心室壁主要由心肌构成。
（二）间隔1. 房间隔房间隔位于左、右心房之间，由两层心内膜夹少量心肌和结缔组织构成，厚约1-4mm，卵圆窝处最薄，厚1mm。
心脏解剖插图与结构、3D模型与解剖图三维解剖解剖結構•1 - 1•1. 基底前 - 1. Basal anterior•10 - 10•10. 中下 - 10. Mid inferior•10a - 10a•11 - 11•11. 中下外側 - 11. Mid inferolateral •12 - 12•12. 中前外側 - 12. Mid anterolateral •12a - 12a•12b - 12b•13 - 13•13. 心尖前 - 13. Apical anterior •14 - 14•14. 心尖室間隔 - 14. Apical septal •14a - 14a•14b - 14b•15 - 15•15. 心尖下 - 15. Apical inferior •16. 心尖側 - 16. Apical lateral•16a - 16a•16b - 16b•16c - 16c•17. 心尖 - 17. Apex•18 - 16•2 - 2•2. 基底前間壁 - 2. Basal anteroseptal•3 - 3•3. 基底下間壁 - 3. Basal inferoseptal•4 - 4•4. 基底下 - 4. Basal inferior•5 - 5•5. 基底下外側 - 5. Basal inferolateral•6 - 6•6. 基底前外側 - 6. Basal anterolateral•7 - 7•7. 中前 - 7. Mid anterior•8 - 8•8. 中前間隔 - 8. Mid anteroseptal•9 - 9•9. 中下間隔 - 9. Mid inferoseptal•9a - 9a•Anulus fibrosus dexter - Anulus fibrosus dexter•Anulus fibrosus dexter/sinister - Anulus fibrosus dexter/sinister•Anulus fibrosus sinister - Anulus fibrosus sinister•Bifurcatio trunci pulmonalis - Bifurcatio trunci pulmonalis •Chordae tendineae falsae; Chordae tendineae spuriae - Chordae tendineae falsae; Chordae tendineae spuriae •Commissurae valvularum semilunarium - Commissuraevalvularum semilunarium•Cor - Cor•Crista supravalvularis - Crista supravalvularis•Cuspides commissurales - Cuspides commissurales•Cuspis anterior - Cuspis anterior•Cuspis posterior - Cuspis posterior•Cuspis septalis - Cuspis septalis•Endocardium - Endocardium•Foramina venarum minimarum - Foramina venarum minimarum•Intestinum tenue - Intestinum tenue•Lamina parietalis - Lamina parietalis•Lamina visceralis; Epicardium - Lamina visceralis; Epicardium•Ligamentum arteriosum [Ductus arteriosus] - Ligamentum arteriosum [Ductus arteriosus]•Ligamentum venae cavae sinistrae - Ligamentum venae cavae sinistrae•Limbus fossae ovalis - Limbus fossae ovalis•Lunulae valvularum semilunarium - Lunulae valvularum semilunarium•Membrana bronchopericardiaca - Membrana bronchopericardiaca•Musculi papillares - Musculi papillares•Myocardium - Myocardium•Noduli valvularum semilunarium - Noduli valvularum semilunarium•Ostia venarum pulmonalium - Ostia venarum pulmonalium •Ostium trunci pulmonalis - Ostium trunci pulmonalis•Pericardium fibrosum - Pericardium fibrosum•Plica venae cavae sinistrae - Plica venae cavae sinistrae•Pulmones - Pulmones•Rami atrioventriculares - Rami atrioventriculares•Rami interventriculares septales - Rami interventriculares septales•Ramus atrialis anastomoticus - Ramus atrialis anastomoticus•Ramus atrialis intermedius - Ramus atrialis intermedius•Ramus coni arteriosi - Ramus coni arteriosi•Ramus nodi sinuatrialis - Ramus nodi sinuatrialis•Ramus nodi sinuatrialis arteria coronariae sinistrae - Ramus nodi sinuatrialis arteria coronariae sinistrae•Septum interventriculare - Septum interventriculare•Septum interventriculare - Septum interventriculare : 室间隔肌肉部 - Pars muscularis•Septum interventriculare - Septum interventriculare : 室间隔膜部 - Pars membranacea•Septum interventriculare - Septum interventriculare/房间隔- Septum interatriale•Sinus trunci pulmonalis - Sinus trunci pulmonalis•Sinus venarum cavarum - Sinus venarum cavarum•Systema cardiovasculare - Systema cardiovasculare•Systema conducente cordis - Systema conducente cordis •Tendo infundibuli - Tendo infundibuli•Trigonum nodi sinuatrialis - Trigonum nodi sinuatrialis•Tuberculum intervenosum - Tuberculum intervenosum•Valva - Valva•Valvula foraminis ovalis - Valvula foraminis ovalis•Vena cardiaca parva; Vena cordis parva - Vena cardiaca parva; Vena cordis parva•Vena interventricularis anterior - Vena interventricularis anterior•Venae atriales dextrae - Venae atriales dextrae•Venae atriales sinistrae - Venae atriales sinistrae•Venae cordis - Venae cordis•Venae pulmonales - Venae pulmonales•Venae ventriculares dextrae - Venae ventriculares dextrae •Venae ventriculares sinistrae - Venae ventriculares sinistrae •Venae ventriculi dextri anterior(es); Venae cardiacae anteriores; Venae cordis anteriores - Venae ventriculi dextri anterior(es); Venae cardiacae anteriores; Venae cordis anteriores •Ventriculus cordis dexter/sinister - Ventriculus cordis dexter/sinister•三尖瓣 - Valva atrioventricularis dextra; Valva tricuspidalis •上腔静脉 - Vena cava superior•上腔静脉口 - Ostium venae cavae superioris•下腔静脉 - Vena cava inferior•下腔静脉口 - Ostium venae cavae inferioris•下腔静脉瓣 - Valvula venae cavae inferioris•中央左心室腔 - Mid-cavity•主动脉 - Aorta•主动脉前庭 - Vestibulum aortae•主动脉口 - Ostium aortae•主动脉球 - Bulbus aortae•主动脉瓣 - Valva aortae•主动脉窦 - Sinus aortae•二尖瓣 - Valva atrioventricularis sinistra; Valva mitralis•其他结构 - Other structures•冠状动脉 - Coronary arteries•冠状动脉沟 - Sulcus coronarius•冠状窦 - Sinus coronarius•冠状窦口 - Ostium sinus coronarii•冠状窦瓣 - Valvula sinus coronarii•冠狀動脈編號命名法(Numbered coronary nomenclature) - Numbered coronary nomenclature•前乳头肌 - Musculus papillaris anterior•前半月尖 - Valvula semilunaris anterior•前室间支（左前降支） - Ramus interventricularis anterior•前室间沟 - Sulcus interventricularis anterior•前尖 - Cuspis anterior•前面 - Anterior view•前面; 胸肋面 - Facies sternocostalis; Facies anterior•动脉圆锥;漏斗 - Conus arteriosus•升主动脉 - Pars ascendens aortae; Aorta ascendens•卵圆窝 - Fossa ovalis•右上肺静脉 - Vena pulmonalis dextra superior•右下肺静脉 - Vena pulmonalis dextra inferior•右冠状动脉 - Arteria coronaria dextra•右半月尖 - Valvula semilunaris dextra•右半月尖（冠状）- Valvula semilunaris dextra ; Valvula coronaria dextra•右后侧支 - Ramus posterolateralis dexter•右心室 - Ventriculus dexter•右心房 - Atrium dextrum•右心耳 - Auricula dextra•右房室口 - Ostium atrioventriculare dextrum•右束 - Crus dextrum•右纤维三角 - Trigonum fibrosum dextrum•右缘 - Margo dexter•右缘支 - Ramus marginalis dexter•右缘静脉 - Vena marginalis dextra•右肺动脉 - Arteria pulmonalis dextra•后乳头肌 - Musculus papillaris posterior•后半月尖（非冠状） - Valvula semilunaris posterior ; Valvula non coronaria•后室间支 - Ramus interventricularis posterior•后室间沟 - Sulcus interventricularis posterior•后尖 - Cuspis posterior•后左室支 - Ramus posterior ventriculi sinistri•基底 - Basal•外侧 - Lateralis•外侧支（左前降支对角） - Ramus lateralis•外部功能 - Morphologia externa•头臂静脉 - Vena brachiocephalica•奇静脉 - Vena azygos•室上嵴 - Crista supraventricularis•室间隔支（左前降支） - Rami interventriculares septales•小孔 - Foramen ovale cordis - 小孔 - Foramen ovale cordis •左上肺静脉 - Vena pulmonalis sinistra superior•左下肺静脉 - Vena pulmonalis sinistra inferior•左冠状动脉 - Arteria coronaria sinistra•左半月尖 - Valvula semilunaris sinistra•左半月尖（冠状）- Valvula semilunaris sinistra; Valvula coronaria sinistra•左室后静脉 - Vena ventriculi sinistri posterior•左心室 - Ventriculus sinister•左心房 - Atrium sinistrum•左心耳 - Auricula sinistra•左房室口 - Ostium atrioventriculare sinistrum•左房斜静脉 - Vena obliqua atrii sinistri•左束 - Crus sinistrum•左纤维三角 - Trigonum fibrosum sinistrum•左缘动脉 - Ramus marginalis sinister•左缘静脉 - Vena marginalis sinistra•左肺动脉 - Arteria pulmonalis sinistra•左肺动脉面 - Facies pulmonalis dextra•左肺动脉面 - Facies pulmonalis sinistra•心内膜下支 - Rami subendocardiales•心包 - Pericardium•心包斜窦 - Sinus obliquus pericardii•心包横窦 - Sinus transversus pericardii•心包腔 - Cavitas pericardiaca•心大静脉 - Vena cardiaca magna; Vena cordis magna•心尖 - Apical•心尖切迹 - Incisura apicis cordis•心底 - Basis cordis•心房支 - Rami atriales•心界沟 - Sulcus terminalis cordis•心肉柱 - Trabeculae carneae•心脏中静脉;后室间静脉- Vena cardiaca media; Vena interventricularis posterior•心脏小静脉- Venae cardiacae minimae; Venae cordis minimae•心臟平面 - Cardiac planes•心顶 - Apex cordis•房室传导束 - Fasciculus atrioventricularis•房室支 - Rami atrioventriculares•房室结 - Nodus atrioventricularis•房室结支 - Ramus nodi atrioventricularis•房室隔 - Septum atrioventriculare•房间隔 - Septum interatriale•插画 : A. Micheau - MD - 插畫 - Illustrations: A. Micheau - MD•插畫 - Illustrations•摄影 - Photos•旋支 - Ramus circumflexus•梳状肌 - Musculi pectinati•標準心肌區域影像切割- Standardized myocardial segmentation•水平長軸 - Horizontal long axis•浆膜心包 - Pericardium serosum•界嵴 - Crista terminalis•短轴 - Short axis•窦房结 - Nodus sinuatrialis•肝 - Hepar•肝门静脉 - Vena portae hepatis•肠系膜上动脉 - Arteria mesenterica superior•肺动脉 - Pulmonary arteries•肺动脉干 - Truncus pulmonalis•肺动脉瓣 - Valva trunci pulmonalis•腔 - Cardiac cavities•腔 - Cavities•腱索 - Chordae tendineae•腹主动脉 - Aorta abdominalis•膈肌面;下面 - Facies diaphragmatica; Facies inferior•解剖结构 - Anatomical parts•长轴 - Vertical long axis•降主动脉 - Pars descendens aortae; Aorta descendens•隔乳头肌 - Musculus papillaris septalis•隔缘肉柱;节制索 - Trabecula septomarginalis•静脉 - Venae•颈内动脉 - Arteria carotis interna •颈内静脉 - Vena jugularis interna。
