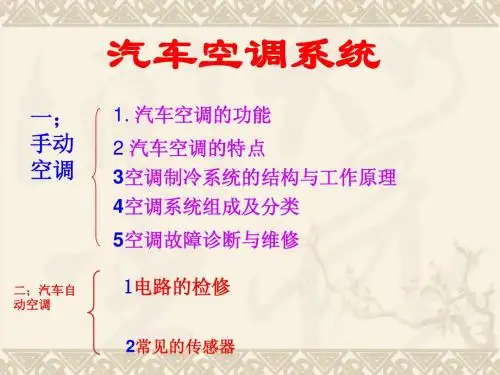

汽车空调系统结构与工作原理

汽车空调的组成与原理一、汽车空调的工作原理压缩机运转时，将蒸发器产生的低温低压制冷剂蒸气吸入并压缩后，在高温高压（约700C，1471KPa）的状况下排出。

这些气态蒸气流入冷凝器，并在此受到散热和冷却风扇的作用强制冷却到500C 左右。

这时，制冷剂由气态变为液态。

被液化了的制冷剂，进入干燥器，除去了水和杂质后，流入膨胀阀。

高压的液态制冷剂从膨胀阀的小空流出，变为低压雾状后流入蒸发器。

雾状制冷剂在蒸发器吸热汽化变为气态制冷剂，从而使蒸发器表面温度下降。

从送风机出来的空气，不断流过蒸发器表面，被冷却后送进车厢降温。

气态制冷剂通过蒸发器后又重新被压缩机吸入，这样反复循环即可达到制冷目的。

二、汽车空调主要功能包括以下4大部分: 制冷、制热、通风、除湿制冷系统原理：汽车空调的压缩机依靠汽车发动机的动力提供汽车在怠速状态下打开空调制冷怠速会明显增大油耗也会相应的增加油耗增加的大小与环境温度有最直接的关系环境温度高制冷剂膨胀的压力大发动机驱动空调的消耗也相应加大环境温度低油耗相应减少。

制热系统原理：汽车空调制热与压缩机没有丝毫关系制热的热源不是空调本身获取的是由汽车的散热水箱（中控台下面的暖风机总成的副水箱）提供早晨在热车前空调吹出来的是冷风待热车后空调热风源源不断的送出来制热本身基本没有能量消耗是利用汽车的余热完成的.但在冬季，为了提升水温，加大喷油量，也使耗油量增加。

但是只是在启动初期，等发动机运转正常，就是利用发动机的散热来供暖了。

（而有的柴油车由于水温上升慢，为了一发动车就能享受到暖风，所以在暖风机里面加有电热丝）。

通风：通风分为循环和外循环使用循环时车空气基本不与外界交流使用外循环时位于挡风玻璃下的新风口会将外界的空气源源不断的送进来以保持车空气的清新.除湿：空调制冷的过程就是除湿的过程从制冷时产生的大量冷凝水就可以看出来了在湿度较大的阴雨天气或是温差太大的时候车的玻璃上容易起雾打开空调驱雾就是一个除湿的过程。

按供冷方式分类
可以分为单冷型和冷暖型两种。单冷型汽车空调制冷系统只能提供冷气，而冷 暖型汽车空调制冷系统则可以同时提供冷气和暖气。
02
汽车空调制冷系统的工 作原理
制冷剂的工作原理
制冷剂
在汽车空调制冷系统中，制冷剂是一种循环流动的物质，通过吸收和释放热量来实现制冷 效果。
制冷剂循环
在制冷过程中，制冷剂在蒸发器中吸收热量，使周围空气温度降低。然后，制冷剂被压缩 机压缩成高温高压气体，经过冷凝器散热后，再通过膨胀阀减压降温，最后再次进入蒸发 器完成循环。
功能
汽车空调制冷系统的主要功能是 降低车内温度、去除车窗雾气、 去除车内的异味等，为乘客提供 舒适的车内环境。
汽车空调制冷系统的组成
制冷剂
制冷剂是汽车空调制冷系统中传递冷量的物质，通过在蒸 发器和冷凝器之间的循环流动，实现车内温度的降低。
冷凝器
冷凝器是汽车空调制冷系统中的散热部件，将高温高压的 制冷剂气体冷却成液态，释放出热量。
公开课汽车空调制冷系统课件
目录
• 汽车空调制冷系统概述 • 汽车空调制冷系统的工作原理 • 汽车空调制冷系统的维护与保养 • 汽车空调制冷系统的设计与优化 • 汽车空调制冷系统的教学案例
01
汽车空调制冷系统概述
汽车空调制冷系统的定义与功能
定义
汽车空调制冷系统是用于调节汽 车内部温度和湿度的系统，主要 由制冷剂、制冷压缩机、冷凝器 、蒸发器等组成。
异响或不正常的噪音
检查压缩机、冷凝器和其他部件是否有松动或损坏，需要更换或紧 固。
漏水或结冰
检查排水管道是否堵塞或泄漏，确保排水正常；同时检查蒸发器的温 度传感器是否正常工作。
04
汽车空调制冷系统的设 计与优化

汽车空调系统工作原理及常见故障分析摘要：作为汽车的重要组成部分，空调系统一直都在汽车中扮演着重要角色。

驾驶员可以借助空调系统，对车内环境（如温湿度等）进行调节，既可提高车内人员舒适度，还可消除附着在挡风玻璃的雾气，避免影响驾驶员的视线。

但是经过长时间使用以后，汽车空调系统不可避免地会出现各种问题。

文章首先对空调系统的运行原理进行了简单描述，然后分别介绍了空调系统制冷量不足、不制冷以及制冷效果时好时坏三种情况下的故障诊断。

关键词：汽车；空调系统；故障诊断；工作原理1.汽车空调系统的组成及工作原理1.1汽车空调系统的组成作为汽车的一部分，空调系统主要是用于调节车内环境，它对缓解驾驶员的疲劳强度，确保车辆的安全驾驶非常重要。

通常情况下，汽车空调系统包括以下几大部件：起增温增压作用的压缩机、起换热作用的冷凝器和蒸发器、起干燥作用的干燥罐、起节流作用的膨胀阀、起散热作用的风扇、起鼓风作用的鼓风机以及用于连接各部件形成密闭环境的管道等。

1.2汽车空调系统的工作原理本次以空调系统制冷为例，对其运行原理归纳如下：通过蒸发器，来自膨胀阀的低温低压液态制冷剂和附近空气实现热交换，吸热以后成为低温低压的气态制冷剂，同时蒸发器附近的空气温度随之降低，低温空气被鼓风机送至车内，实现制冷。

气态制冷剂随后经压缩机作用后以高温高压气态形式进入冷凝器，并经风扇散热后液化，液化制冷剂再经干燥管干燥去水后流进膨胀阀，高温高压的制冷剂相应地变成低温低压制冷剂，最后再次进入蒸发器，进行下一次循环。

2.汽车空调系统常见故障诊断及原因分析对于汽车空调系统而言，由于其组成部件相对较多，出现问题的种类也多种多样。

如果汽车空调系统发生故障，为避免影响到驾驶人员的驾驶安全性以及车内乘客的舒适性，应当及时根据空调系统的表现分析判断可能存在的问题，对潜在问题进行故障诊断，以便快速准确地找出实际存在的问题，从而消除故障。

下面就上述几类故障进行详细分析。

2.1制冷量不足制冷量不足是汽车空调系统常见的故障之一，对于汽车空调系统，其制冷量不足的直接体现是，尽管调大风速，降低温度，车内仍然感觉不到明显的风量及温降，车内的温湿度无法满足人体对舒适性的要求。

按工作原理不同可 以分为往复活塞式 和旋转式两大类。
旋转式
往复活塞式
滚动活塞式
刮片式
三角式
（汪克尔转子式）
曲轴连杆式 斜盘式
辐射式
压缩机的类型一（活塞式）
压缩机的类型二（刮片式）
刮片式压缩机主要由转子 、定子、叶片及壳体、端 盖等零件组成。
压缩机的类型三（摇板式）
摇板式又叫翘板式
压缩机的类型四（斜盘式）
吸收
电磁离合器
作用：控制压缩机的运转． 类型：旋转线圈式、固定线圈式 工作特点：一般受压力开关和温控器控制。 电磁线圈一端搭铁，另一端经空调开关与电源
相连。 当开关（冷气）接通时，离合器接合，压缩
机转动。当开关（冷气）关闭时，离合器分 离，压缩机停止运转。
电磁离合器的构造
压缩机工作时电磁离合器的情形
压力保护开关
作用：使系统压力维 持在正常范围内。当 系统压力高于或低于 规定的极限值时，自 动切断电磁离合器的 电流，使压缩机停止 工作。
一般分有高压开关和 低压开关以及高低压 组合开关三种。
压力开关的结构与原理
三、压力保护开关
• 高压极限值 一般为 2.0~3.2MPa ，低压极限 值一般为 0.2MPa.具 体数值请查 看相关车型 说明书。
本课学习内容
一、汽车空调制冷系统的组成 二、汽车空调制冷系统的工作原理 三、汽车空调制冷系统主要部件
一、汽车空调制冷系统的组成
空调制冷系统的基本组成
制冷系统主要由压缩机、 冷凝器、干燥器、压力开 关、膨胀阀、蒸发器、冷 却风机等部件组成。
汽车空调制冷系统元件位置示意图
二
空调制冷系统的工作原理
膨胀节流管
结构是一根节流用的细铜管装在一根工程塑料管 内，两端均有滤网，出口端接蒸发器，进口端接 冷凝器。液体制冷剂经滤网从进口进入节流管从 其小孔喷出，由于体积增大压力降低一般用压力开关 作为蒸发器温度控制,使蒸发器出口压 力保持0.201MPA左右.一般安装在集 液器上而高低压开关安装在高压管路 上.
