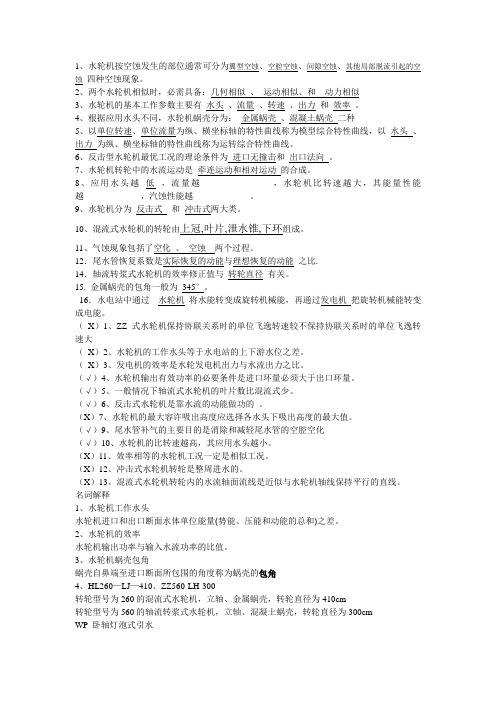

1、水轮机按空蚀发生的部位通常可分为翼型空蚀、空腔空蚀、间隙空蚀、其他局部脱流引起的空蚀四种空蚀现象。
2、两个水轮机相似时，必需具备：几何相似、运动相似、和动力相似3、水轮机的基本工作参数主要有水头、流量、转速、出力和效率。
4、根据应用水头不同，水轮机蜗壳分为：金属蜗壳、混凝土蜗壳二种5、以单位转速、单位流量为纵、横坐标轴的特性曲线称为模型综合特性曲线，以水头、出力为纵、横坐标轴的特性曲线称为运转综合特性曲线。
6、反击型水轮机最优工况的理论条件为进口无撞击和出口法向。
7、水轮机转轮中的水流运动是牵连运动和相对运动的合成。
8、应用水头越低，流量越，水轮机比转速越大，其能量性能越，汽蚀性能越。
9、水轮机分为反击式和冲击式两大类。
10、混流式水轮机的转轮由上冠,叶片,泄水锥,下环组成。
11、气蚀现象包括了空化、空蚀两个过程。
12．尾水管恢复系数是实际恢复的动能与理想恢复的动能之比.14．轴流转浆式水轮机的效率修正值与转轮直径有关。
15. 金属蜗壳的包角一般为345°。
16．水电站中通过_水轮机_将水能转变成旋转机械能，再通过发电机_把旋转机械能转变成电能。
（X）1、ZZ式水轮机保持协联关系时的单位飞逸转速较不保持协联关系时的单位飞逸转速大（X）2、水轮机的工作水头等于水电站的上下游水位之差。
（X）3、发电机的效率是水轮发电机出力与水流出力之比。
（√）4、水轮机输出有效功率的必要条件是进口环量必须大于出口环量。
（√）5、一般情况下轴流式水轮机的叶片数比混流式少。
（√）6、反击式水轮机是靠水流的动能做功的。
（X）7、水轮机的最大容许吸出高度应选择各水头下吸出高度的最大值。
（√）9、尾水管补气的主要目的是消除和减轻尾水管的空腔空化（√）10、水轮机的比转速越高，其应用水头越小。
（X）11、效率相等的水轮机工况一定是相似工况。
（X）12、冲击式水轮机转轮是整周进水的。
（X）13、混流式水轮机转轮内的水流轴面流线是近似与水轮机轴线保持平行的直线。

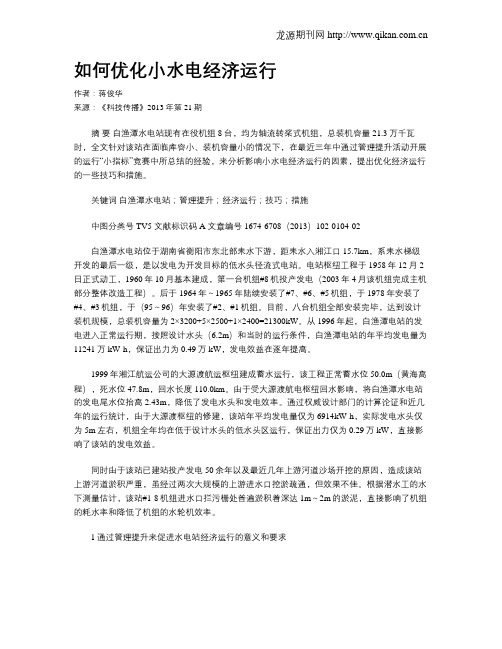

如何优化小水电经济运行作者：蒋俊华来源：《科技传播》2013年第21期摘要白渔潭水电站现有在役机组8台，均为轴流转桨式机组，总装机容量21.3万千瓦时，全文针对该站在面临库容小、装机容量小的情况下，在最近三年中通过管理提升活动开展的运行“小指标”竞赛中所总结的经验，来分析影响小水电经济运行的因素，提出优化经济运行的一些技巧和措施。
关键词白渔潭水电站；管理提升；经济运行；技巧；措施中图分类号TV5 文献标识码A 文章编号 1674-6708（2013）102-0104-02白渔潭水电站位于湖南省衡阳市东北部耒水下游，距耒水入湘江口15.7km，系耒水梯级开发的最后一级，是以发电为开发目标的低水头径流式电站。
电站枢纽工程于1958年12月2日正式动工，1960年10月基本建成，第一台机组#8机投产发电（2003年4月该机组完成主机部分整体改造工程）。
后于1964年～1965年陆续安装了#7、#6、#5机组，于1978年安装了#4、#3机组，于（95～96）年安装了#2、#1机组。
目前，八台机组全部安装完毕，达到设计装机规模，总装机容量为2×3200+5×2500+1×2400=21300kW。
从1996年起，白渔潭电站的发电进入正常运行期，按照设计水头（6.2m）和当时的运行条件，白渔潭电站的年平均发电量为11241万 kW·h，保证出力为0.49万kW，发电效益在逐年提高。
1999年湘江航运公司的大源渡航运枢纽建成蓄水运行，该工程正常蓄水位50.0m（黄海高程），死水位47.8m，回水长度110.0km。
由于受大源渡航电枢纽回水影响，将白渔潭水电站的发电尾水位抬高2.43m，降低了发电水头和发电效率。
通过权威设计部门的计算论证和近几年的运行统计，由于大源渡枢纽的修建，该站年平均发电量仅为6914kW·h，实际发电水头仅为5m左右，机组全年均在低于设计水头的低水头区运行，保证出力仅为0.29万kW，直接影响了该站的发电效益。
水电站机电设备与自动化单选题100道及答案解析1. 水电站中，将水能转化为机械能的设备是（）A. 水轮机B. 发电机C. 变压器D. 调速器答案：A解析：水轮机是将水能转换为机械能的设备。
2. 水轮机的工作水头是指（）A. 上下游水位差B. 水轮机进口和出口的水头差C. 水轮机出力与流量的比值D. 水轮机的额定水头答案：B解析：水轮机的工作水头是指水轮机进口和出口的水头差。
3. 以下哪种水轮机适用于高水头小流量的水电站（）A. 混流式B. 轴流式C. 冲击式D. 贯流式答案：C解析：冲击式水轮机适用于高水头小流量的情况。
4. 水轮机的转速与（）成正比。
A. 水头B. 流量C. 出力D. 磁极对数答案：D解析：水轮机的转速与磁极对数成反比。
5. 发电机的额定功率因数一般为（）A. 0.8B. 0.9C. 1.0D. 0.7答案：A解析：发电机的额定功率因数通常为0.8 左右。
6. 同步发电机的励磁方式不包括（）A. 直流励磁机励磁B. 交流励磁机励磁C. 静止励磁D. 异步励磁答案：D解析：异步励磁不是同步发电机常见的励磁方式。
7. 水电站的主变压器通常采用（）A. 双绕组变压器B. 三绕组变压器C. 自耦变压器D. 分裂变压器答案：B解析：水电站的主变压器多采用三绕组变压器。
8. 下列哪种保护属于发电机的主保护（）A. 过电流保护B. 纵差动保护C. 过电压保护D. 零序保护答案：B解析：纵差动保护是发电机的主保护。
9. 调速器的主要作用是（）A. 调节水轮机转速B. 调节发电机输出电压C. 调节水轮机流量D. 调节系统频率答案：A解析：调速器主要用于调节水轮机的转速。
10. 自动励磁调节器的作用是（）A. 维持发电机端电压恒定B. 调节有功功率C. 调节无功功率D. 提高系统稳定性答案：A解析：自动励磁调节器的主要作用是维持发电机端电压恒定。
11. 水轮机的效率最高可达（）A. 80%B. 90%C. 95%D. 98%答案：C解析：水轮机的效率一般最高可达95%左右。
水轮机_河海大学中国大学mooc课后章节答案期末考试题库2023年1.转桨式水轮机模型综合特性曲线中常绘出的等值线有答案:等叶片转角线_导叶等开度线_等效率线2.轴流转桨式水轮机与混流式水轮机比较，其特点是答案:高效率区宽_结构稍复杂3.混凝土蜗壳的断面形状一般均采用T形或Γ形。
答案:正确4.贯流式水轮机总体上可以分为全贯流式和半贯流式，半贯流式又可以分为轴伸式、竖井式和灯泡式。
答案:正确5.一定直径的水轮机，比转速越高流量就越大，导叶应该做得高一些，否则就要增加开度？答案:正确6.各种比转速水轮机在导水机构开度很小或很大时，其水力损失都较大？答案:正确7..轴流式水轮机适用于高水头，小流量工况答案:错误8.一元理论多用于设计低比转速的转轮，二元理论多用于设计中高比转速的转轮答案:正确9.水轮机尾水管的作用是（）。
答案:使转轮的水流排入河床，减少水头损失10.对尾水管内的水力损失的叙述，说法正确的是：（）。
答案:尾水管出口水流动能愈小，则尾水管的回能系数愈大11.升力法很大程度上依赖机翼的试验资料，是一种半经验半理论的方法答案:正确12.增加混流式水轮机转轮叶片数对空化性能的影响为答案:空化性能可能变好也可能变差13.为了保证水轮机运行效率导叶相对开度应保持在40%～90%答案:错误14.混流式水轮机转轮的设计理论包括答案:二元理论_三元理论_一元理论15.斜流式水轮机的应用水头介于轴流式与混流式水轮机之间。
答案:正确16.50~200m的水电站既可使用混流式水轮机，也可使用斜流式水轮机。

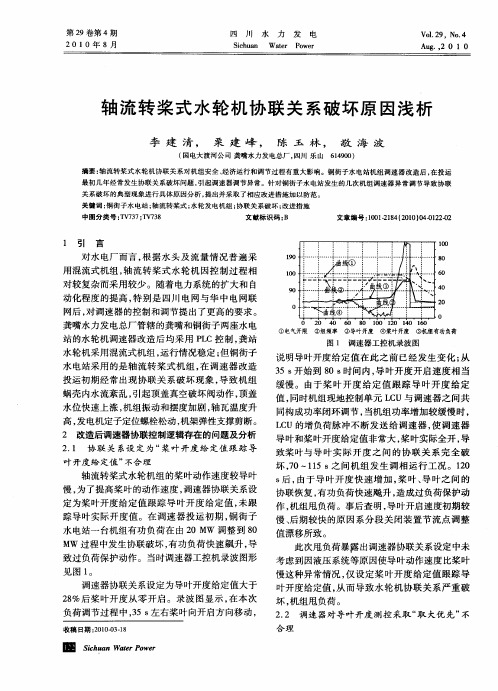

答案:正确17.轴流转桨式水轮机，由于桨叶和导叶随着工况的变化形成最优的协联关系，提高了水轮机的平均效率，扩大了运行范围，获得了稳定的运行特性。
答案:正确18.低比转速水轮机强度和刚度有充分保证，空化系数小，有良好空化性能和效率答案:正确19.轴流式水轮机叶片包角越大则叶片越长答案:正确20.动力相似是指两水轮机形成的液流中各相应点所受的力答案:方向一致_名称相同_数量相同21.低水头（低于20m）且水头变化范围较大的情况下，一般选择轴流转浆式机组。

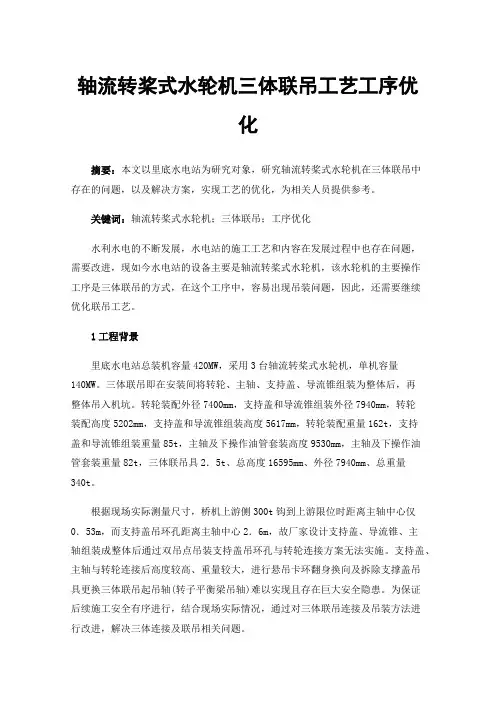

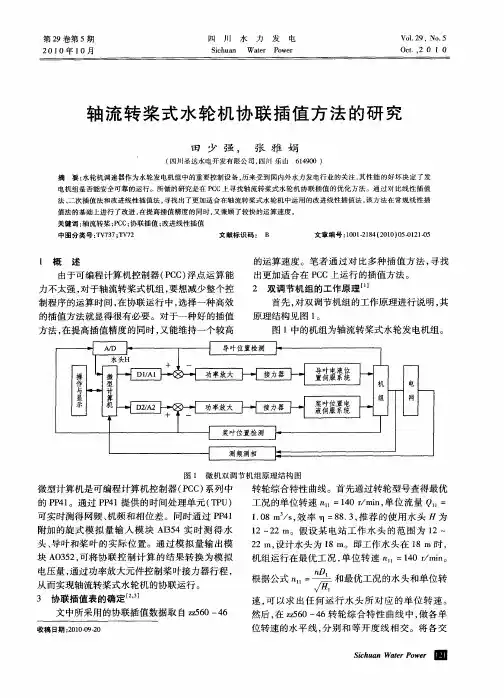

轴流转桨式水轮机三体联吊工艺工序优化摘要：本文以里底水电站为研究对象，研究轴流转桨式水轮机在三体联吊中存在的问题，以及解决方案，实现工艺的优化，为相关人员提供参考。
关键词：轴流转桨式水轮机；三体联吊；工序优化水利水电的不断发展，水电站的施工工艺和内容在发展过程中也存在问题，需要改进，现如今水电站的设备主要是轴流转桨式水轮机，该水轮机的主要操作工序是三体联吊的方式，在这个工序中，容易出现吊装问题，因此，还需要继续优化联吊工艺。
1工程背景里底水电站总装机容量420MW，采用3台轴流转桨式水轮机，单机容量140MW。
三体联吊即在安装间将转轮、主轴、支持盖、导流锥组装为整体后，再整体吊入机坑。
转轮装配外径7400mm，支持盖和导流锥组装外径7940mm，转轮装配高度5202mm，支持盖和导流锥组装高度5617mm，转轮装配重量162t，支持盖和导流锥组装重量85t，主轴及下操作油管套装高度9530mm，主轴及下操作油管套装重量82t，三体联吊具2．5t、总高度16595mm、外径7940mm、总重量340t。
根据现场实际测量尺寸，桥机上游侧300t钩到上游限位时距离主轴中心仅0．53m，而支持盖吊环孔距离主轴中心2．6m，故厂家设计支持盖、导流锥、主轴组装成整体后通过双吊点吊装支持盖吊环孔与转轮连接方案无法实施。
支持盖、主轴与转轮连接后高度较高、重量较大，进行悬吊卡环翻身换向及拆除支撑盖吊具更换三体联吊起吊轴(转子平衡梁吊轴)难以实现且存在巨大安全隐患。
为保证后续施工安全有序进行，结合现场实际情况，通过对三体联吊连接及吊装方法进行改进，解决三体连接及联吊相关问题。
2轴流转桨式水轮机三体联吊工艺存在的问题2.1水轮机转轮三体联吊主要工作流程主轴直立→支持盖组装→支持盖套装→二体联结、吊具安装→三体联结→三体联吊[1]。
2.2轴直立工位设计不合理导致二联体无法吊装因水轮机主轴直立工位设计不合理，太靠近安装间上游墙（主轴坑位及基础钢板预先已埋好），桥机吊装作业空间受限，双小车两个吊点与支持盖上两个吊点无法联接，桥机上游测吊钩中心到上游侧极限位距离主轴中心仅0.53m，而支持盖上游侧吊耳位置距离主轴中心2.6m［2］，两个吊点无法重合联结，故厂家设计的用桥机抬吊水轮机主轴、支持盖二个部件联结体（简称二联体）无法实施。
18
水电厂技能考试试题

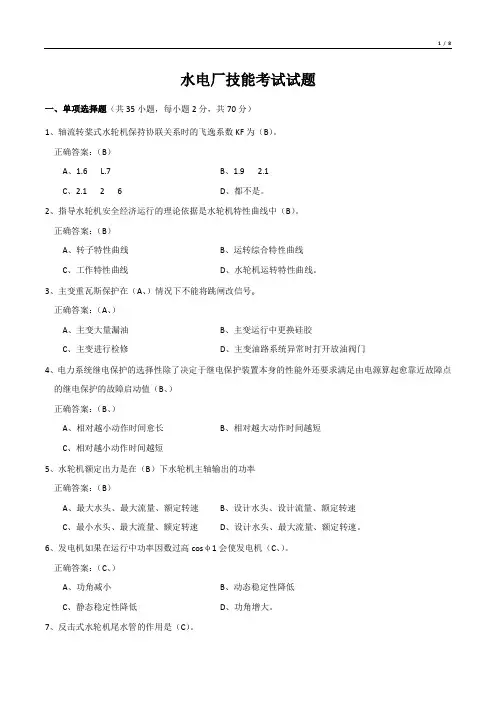

一、单项选择题（共35小题，每小题2分，共70分）
