机械设计基础试题09

  • 格式：pdf
  • 大小：158.02 KB
  • 文档页数：2

第九章 链传动

一、填空题 1. 链传动的工作原理是靠链条与链轮之间的____来传递运动和动力。

2. 链传动的平均传动比____，其值是____。

3. 链传动的瞬时链速和瞬时传动比是____，传动平稳性____。

4. 在套筒滚子链中，外链板与销轴是____配合，内链板与套筒是____配合，套

筒与销轴是____配合，套筒与滚子是____配合。 5. 在链传动中，链节数最好选____数，原因是链条联成环形时，正好是内外链

节相接。

6. 当链节数为____数时，链条必须采用____链节联接，此时会产生____。

7. 由于多边形效应，链条沿前进方向和垂直于前进方向的速度量周期性变化，

链条节距越____，链齿轮数越____，链速越____，变化越剧烈。 8. 链条的节距越大，承载能力____。

9. 在水平放置的链传动中紧边应设置为____，目的是____。

10. 链轮齿数____，越易发生跳齿或脱链现象。

11. 链传动张紧目的是____，带传动张紧的目的是____。

二、选择题 1. 链传动设计中，一般链轮最多齿数限制为Zmax＝120，是为了____。

（1）减小链传动的不均匀性

（2）限制传动比

（3）减少链节磨损后链从链轮上脱落下来的可能性

（4）保证链轮轮齿的强度 2. 链传动中，限制链轮最少齿数的目的之一是为了____。

（1）减少传动的运动不均匀性和动载荷 （2）防止链节磨损后脱落

（3）使小链轮轮齿受力均匀 （4）防止润滑不良时轮齿加速磨损

3. 链传动中，最适宜的中心距是____。

（1）（10-20）p （2）（20-30）p （3）（30-50）p （4）（50-80）p 4. 设计链传动时，链节数最好取____。

（1）偶数 （2）奇数 （3）质数 （4）链轮齿数的整数倍

5. 下列链传动传动比的计算公式中，____是错误的。

（1）i=n1/n2 (2) i=d2/d1 (3) i=Z2/Z1 (4) i=T2/T1η

6. 链传动中，链条的平衡速度v=____。 （1）πd1n1/60×1000 （2）πd2n2/60×1000

（3）z1n1p1/60×1000 （4）z1n2p/60×1000

7. 多排链排数一般不超过3或4排，主要是为了____。

（1）不使安装困难 （2）使各排受力均匀

（3）不使轴向过宽 （4）减轻链的重量 8. 链传动设计中，当载荷大、中心距小、传动比大时，宜选用____。

（1）大节距单排链 （2）小节距多排链

（3）小节距单排链 （4）大节距多排链

9. 在链传动设计中，限制链的列数是为了____。

（1）减轻多边形效应 （2）避免制造困难 （3）防止各列受力不均 10. 限制链轮最大齿数的目的是____。 （1）保证链条强度 （2）降低运动不均匀性

（3）限制传动比 （4）防止脱链

11. 不允许小链轮齿数过小的目的是____。 （1）保证链条强度 （2）降低运动不均匀性

（3）限制传动比 （4）防止脱链

12.当链传动水平布置时，等边应放在____。

（1）上边 （2）下边 （3）上下均可

三、简答

1. 影响链传动不平稳的因素有哪些？

2. 链传动有哪几种主要的失效形式？

3. 为什么链条节数选偶数？链轮齿数选奇数？

4. 链节距的大小对链传动有何影响？设计时应如何选择？ 四、分析计算题

1. 滚子链传动传递的功率P=8.5 kW，工况系数KA=1.2，主动链轮转速nl=

960r/min，齿数zl=21，从动链轮转速n2=330r/min，中心距d≤600mm，链节

距p=12.7mm，试计算需要几排链。

2. 单排滚子链传动，主动链轮转速n1=600r/min，齿数zl=21，从动链轮齿数z2=105，中心距a=910mm，该链的节距p=25.4mm，工况系数KA=1.2，试求链

传动所允许传递的功率P。

3. 设计一输送装置用的链传动。已知传递的功率P=16.8kW，主动轮转速n1=

960r/rain，传动比i=3.5，原动机为电动机，工作载荷冲击较大，中心距a

≤800mm，水平布置。

合集下载

000机械设计基础试题

000机械设计基础试题

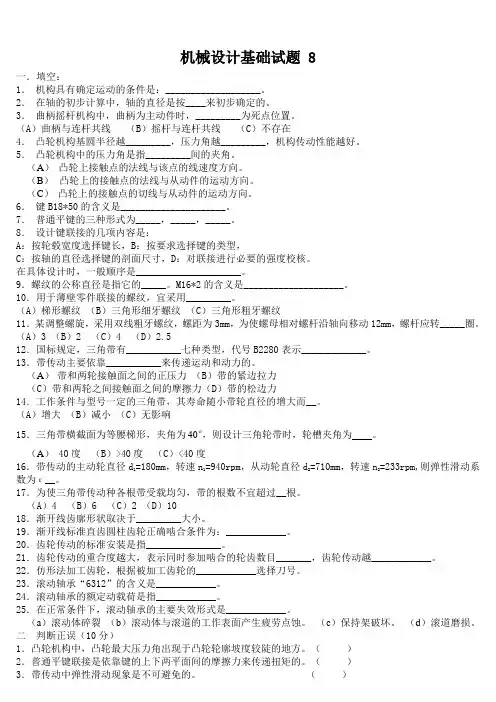

机械设计基础试题 8

一．填空：

1． 机构具有确定运动的条件是：___________________。

2． 在轴的初步计算中，轴的直径是按____来初步确定的。

3． 曲柄摇杆机构中，曲柄为主动件时，_________为死点位置。

（A）曲柄与连杆共线 （B）摇杆与连杆共线 （C）不存在

4． 凸轮机构基圆半径越_________，压力角越_________，机构传动性能越好。

5． 凸轮机构中的压力角是指_________间的夹角。

（A） 凸轮上接触点的法线与该点的线速度方向。

（B） 凸轮上的接触点的法线与从动件的运动方向。

（C） 凸轮上的接触点的切线与从动件的运动方向。

6． 键B18*50的含义是_____________________。

7． 普通平键的三种形式为_____，_____，_____。

8． 设计键联接的几项内容是：

A：按轮毂宽度选择键长，B：按要求选择键的类型，

C：按轴的直径选择键的剖面尺寸，D：对联接进行必要的强度校核。

在具体设计时，一般顺序是_____________________。

9．螺纹的公称直径是指它的_____。M16*2的含义是____________________。

10．用于薄壁零件联接的螺纹，宜采用_________。

（A）梯形螺纹 （B）三角形细牙螺纹 （C）三角形粗牙螺纹

11．某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转_____圈。

（A）3 （B）2 （C）4 （D）2.5

12．国标规定，三角带有___________七种类型，代号B2280表示_____________。

13．带传动主要依靠___________来传递运动和动力的。

（A） 带和两轮接触面之间的正压力 （B）带的紧边拉力

（C）带和两轮之间接触面之间的摩擦力（D）带的松边力

09机械基础试题A

09机械基础试题A

1 高明职校09—10学年度第二学期

《机械基础》期末考试试卷A卷

班级：_________姓名：________学号：_________ 成绩：_______

一、填空题：（共29分，每空1分共29空）

1、 常用的螺旋传动有____________ 、 _____________和滚动螺旋传动。

2、滚动轴承主要由 、 、 和

等组成。

3、带传动的工作原理是以张紧在至少两个轮上的带作为 ，靠带与带轮接触面间产生 来传递运动和（或）动力的。

4、 渐开线齿轮的失效形式有__________、___________、____________、____________和轮齿折断。

5、根据工作原理不同，带传动的类型分为 带传动和 带传动两大类。

6、运动副根据两构件之间的接触情况可分为 和 两大类

7、机器的组成部分包括 、 、 、 。

8、根据铰链四杆机构两连架杆的运动形式来分可以为 、 、 三种基本类型，。

9、凸轮机构由___________ 、 和 组成。10、键18X70 GB/T 1096-2003 表示键宽为 ，键长为 的

型普通平键。

二、选择题：（共40分，每题2分共20题目，）

1、自行车的传动机构属于（ ）

Ａ、带传动 Ｂ、 链传动 Ｃ、螺纹传动 Ｄ、齿轮传动

2、洗衣机各组成部件中属于传动部分的是：（ ）

A、波轮 B、控制器 C、电动机 D、带 2 3、下面运动副属于高副的是：（ ）

机械设计基础试题

机械设计基础试题

１

《机械设计基础》试题一

一、单选题：(共３０分)

1. 螺纹的危险截面应在 上。

A 大径 B 小径 C 中径 D 直径

2. 带传动是依靠 来传递运动和动力的。

A 主轴的动力 B 带与带轮之间的摩擦力

C 主动轮上的转矩 D 从动轮上的转矩

3. 弹性滑动是 避免。

A 不可 B 可以 C 不一定 D 部分

4. 普通V带的公称长度为 长度。

A 外周 B 内周 C 基准 D 公称

5. 当1恒值时，链条的移速2是 。

A 变值 B 恒值 C 不一定 D 零

6. 链节数尽量采用 。

A 偶数 B 奇数 C 大数 D 小数

7. 滚子链链条的主要参数是 。

A 链节距 B 锁轴的直径 C 链板的厚度 D 传动比

8. 主、从动轮轮面上的接触应力是 。

A H1H2 B H1H2 C H1H2 D 零

9. 用展成法加工标准齿轮，刀具节线与齿轮分离圆 。

A 相切 B 相割 C 相离 D 相交

10. 齿面点蚀多半发生在 。

A 齿顶附近 B 齿根附近 C 节点附近 D 基圆附近

11. 形成渐开线的圆称为 。

A 齿顶圆 B 基圆 C 分度圆 D 齿根圆

12. 一对啮合齿轮，使小齿轮齿宽略大于大齿轮齿宽的目的是

A 提高小齿轮齿根弯曲强度 B 补偿安装误差，保证全齿宽接触

机械设计基础试题 2

机械设计基础试题 2

第 1 页 共 5 页 华东交通大学2009—2010学年第二学期考试卷

试卷编号： （ A）卷

机械设计基础 课程 课程类别：必、限、任

开卷(范围)（ 一张A4纸 ）：

考试日期：

题号 一 二 三 四 五 六 七 八 九 十 总分 累分人签名 题分 10 30 12 10 28 10 100

得分

考生注意事项：1、本试卷共 5 页，总分 100 分，考试时间 分钟。

2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。

一、判断题（认为对的打√，错的打×，每空1分，共10分）

1、机构具有确定相对运动的条件是机构的自由度大于零。（ ）

2、四杆机构中，传动角越大，机构的传力性能越好。 （ ）

3、曲柄为主动件的曲柄摇杆机构一定具有急回特性。 （ ）

4、凸轮机构采用等加速等减速运动规律时，所引起的冲击为刚性冲击。（ ）

5、渐开线圆柱齿轮上，基圆直径一定比齿根圆直径小。 （ ）

6、带传动不能保证传动比准确不变的原因是发生打滑现象。 （ ）

7、普通平键的工作表面是键的侧面。 （ ）

8、外螺纹的公称直径是指大径。 （ ）

9、轴系的两端固定支承使结构简单，便于安装，易于调整，故适用于工作温度

变化不大的短轴。 ( )

10、联轴器和离合器的主要区别是：联轴器靠啮合传动，离合器靠摩擦传动。（ ）

二、选择题。（每题2分，共30分）

1、有急回特性的平面连杆机构的行程速比系数K是什么值？
