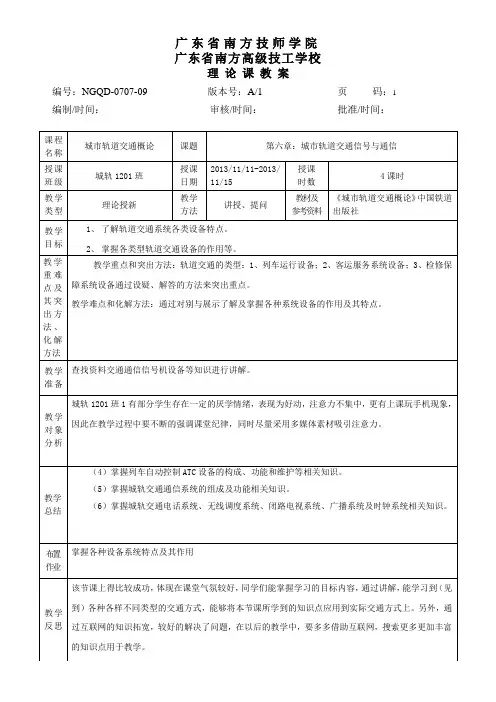

广东省南方技师学院
广东省南方高级技工学校
理 论 课 教 案
编号：NGQD-0707-09 版本号：A/1 页 码：1
编制/时间： 审核/时间： 批准/时间：
课 程
名 称 城市轨道交通概论 课题 第六章：城市轨道交通信号与通信
授 课
班 级 城轨1201班 授课
日期 2013/11/11-2013/11/15 授课
时数 4课时
教 学
类 型 理论授新 教学方法 讲授、提问 教材及
参考资料 《城市轨道交通概论》中国铁道出版社
教 学
目 标 1、 了解轨道交通系统各类设备特点。
2、 掌握各类型轨道交通设备的作用等。
教学重难点及其突出方法、化解方法 教学重点和突出方法：轨道交通的类型：1、列车运行设备；2、客运服务系统设备；3、检修保障系统设备通过设疑、解答的方法来突出重点。
教学难点和化解方法：通过对别与展示了解及掌握各种系统设备的作用及其特点。
教 学
准 备 查找资料交通通信信号机设备等知识进行讲解。
教 学
对 象
分 析 城轨1201班1有部分学生存在一定的厌学情绪，表现为好动，注意力不集中，更有上课玩手机现象，因此在教学过程中要不断的强调课堂纪律，同时尽量采用多媒体素材吸引注意力。
教学
总结 （4）掌握列车自动控制ATC设备的构成、功能和维护等相关知识。
（5）掌握城轨交通通信系统的组成及功能相关知识。
（6）掌握城轨交通电话系统、无线调度系统、闭路电视系统、广播系统及时钟系统相关知识。
布置
作业 掌握各种设备系统特点及其作用
教 学反 思 该节课上得比较成功，体现在课堂气氛较好，同学们能掌握学习的目标内容，通过讲解，能学习到（见到）各种各样不同类型的交通方式，能够将本节课所学到的知识点应用到实际交通方式上。另外，通过互联网的知识拓宽，较好的解决了问题，在以后的教学中，要多多借助互联网，搜索更多更加丰富的知识点用于教学。 广东省南方技师学院

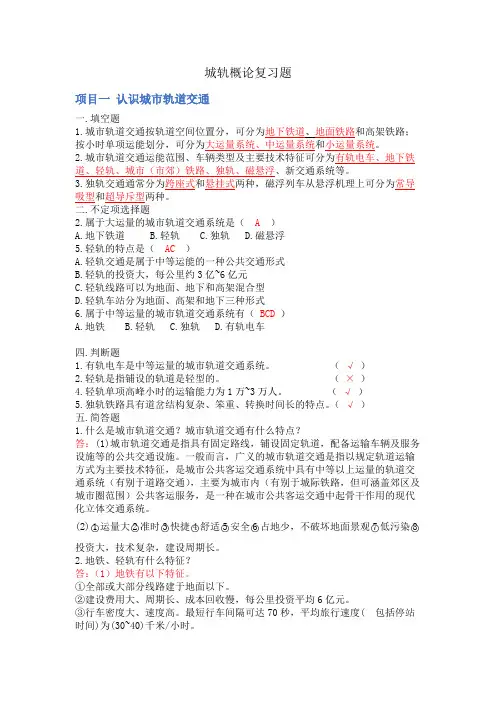

城轨概论复习题
项目一 认识城市轨道交通
一.填空题
1.城市轨道交通按轨道空间位置分，可分为地下铁道、地面铁路和高架铁路；按小时单项运能划分，可分为大运量系统、中运量系统和小运量系统。
2.城市轨道交通运能范围、车辆类型及主要技术特征可分为有轨电车、地下铁道、轻轨、城市（市郊）铁路、独轨、磁悬浮、新交通系统等。
3.独轨交通通常分为跨座式和悬挂式两种，磁浮列车从悬浮机理上可分为常导吸型和超导斥型两种。
二.不定项选择题
2.属于大运量的城市轨道交通系统是（ A ）
A.地下铁道 B.轻轨 C.独轨 D.磁悬浮
5.轻轨的特点是（ AC ）
A.轻轨交通是属于中等运能的一种公共交通形式
B.轻轨的投资大，每公里约3亿~6亿元
C.轻轨线路可以为地面、地下和高架混合型
D.轻轨车站分为地面、高架和地下三种形式
6.属于中等运量的城市轨道交通系统有（ BCD ）
A.地铁 B.轻轨 C.独轨 D.有轨电车
四.判断题
1.有轨电车是中等运量的城市轨道交通系统。 （ √ ）
2.轻轨是指铺设的轨道是轻型的。 （ × ）
4.轻轨单项高峰小时的运输能力为1万~3万人。 （ √ ）
5.独轨铁路具有道岔结构复杂、笨重、转换时间长的特点。（ √ ）
五.简答题
1.什么是城市轨道交通？城市轨道交通有什么特点？
答：(1)城市轨道交通是指具有固定路线，铺设固定轨道，配备运输车辆及服务设施等的公共交通设施。一般而言，广义的城市轨道交通是指以规定轨道运输方式为主要技术特征，是城市公共客运交通系统中具有中等以上运量的轨道交通系统（有别于道路交通），主要为城市内（有别于城际铁路，但可涵盖郊区及城市圈范围）公共客运服务，是一种在城市公共客运交通中起骨干作用的现代化立体交通系统。
(2)○1运量大○2准时○3快捷○4舒适○5安全○6占地少，不破坏地面景观○7低污染○8投资大，技术复杂，建设周期长。

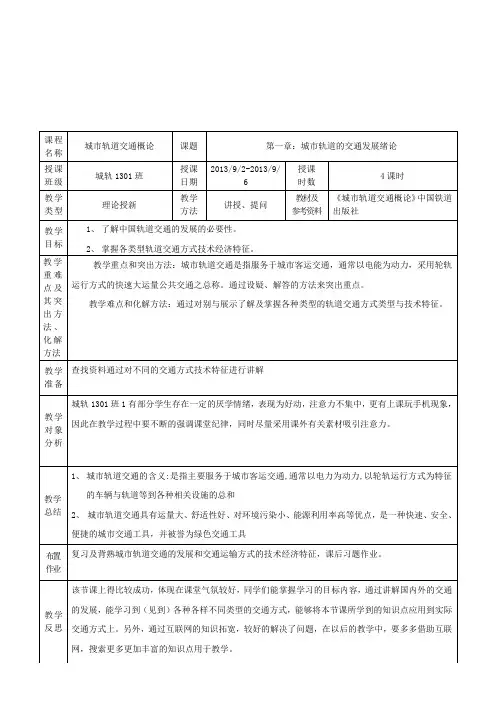

课 程
名 称 城市轨道交通概论 课题 第一章：城市轨道的交通发展绪论
授 课
班 级 城轨1301班 授课
日期 2013/9/2-2013/9/6 授课
时数 4课时
教 学
类 型 理论授新 教学方法 讲授、提问 教材及
参考资料 《城市轨道交通概论》中国铁道出版社
教 学
目 标 1、 了解中国轨道交通的发展的必要性。
2、 掌握各类型轨道交通方式技术经济特征。
教学重难点及其突出方法、化解方法 教学重点和突出方法：城市轨道交通是指服务于城市客运交通，通常以电能为动力，采用轮轨运行方式的快速大运量公共交通之总称。通过设疑、解答的方法来突出重点。
教学难点和化解方法：通过对别与展示了解及掌握各种类型的轨道交通方式类型与技术特征。
教 学
准 备 查找资料通过对不同的交通方式技术特征进行讲解
教 学
对 象
分 析 城轨1301班1有部分学生存在一定的厌学情绪，表现为好动，注意力不集中，更有上课玩手机现象，因此在教学过程中要不断的强调课堂纪律，同时尽量采用课外有关素材吸引注意力。
教学
总结 1、 城市轨道交通的含义:是指主要服务于城市客运交通,通常以电力为动力,以轮轨运行方式为特征的车辆与轨道等到各种相关设施的总和
2、 城市轨道交通具有运量大、舒适性好、对环境污染小、能源利用率高等优点，是一种快速、安全、便捷的城市交通工具，并被誉为绿色交通工具
布置
作业 复习及背熟城市轨道交通的发展和交通运输方式的技术经济特征，课后习题作业。
教 学反 思 该节课上得比较成功，体现在课堂气氛较好，同学们能掌握学习的目标内容，通过讲解国内外的交通的发展，能学习到（见到）各种各样不同类型的交通方式，能够将本节课所学到的知识点应用到实际交通方式上。另外，通过互联网的知识拓宽，较好的解决了问题，在以后的教学中，要多多借助互联网，搜索更多更加丰富的知识点用于教学。 教 学 活 动
教学流内 容 教学

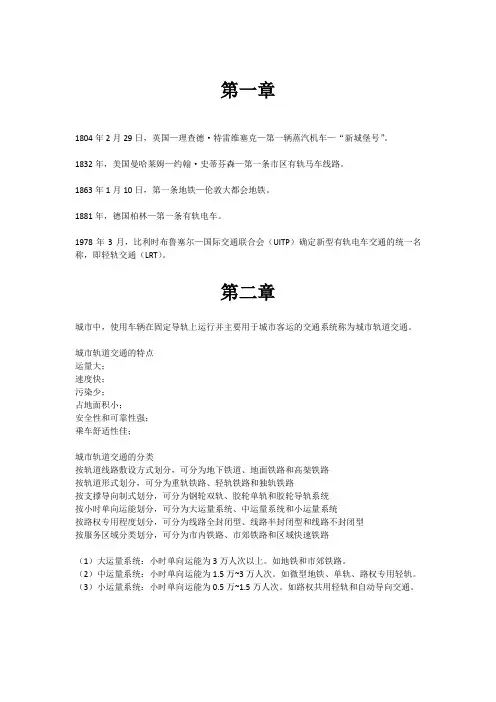

第一章
1804年2月29日，英国—理查德·特雷维塞克—第一辆蒸汽机车—“新城堡号”。
1832年，美国曼哈莱姆—约翰·史蒂芬森—第一条市区有轨马车线路。
1863年1月10日，第一条地铁—伦敦大都会地铁。
1881年，德国柏林—第一条有轨电车。
1978年3月，比利时布鲁塞尔—国际交通联合会（UITP）确定新型有轨电车交通的统一名称，即轻轨交通（LRT）。
第二章
城市中，使用车辆在固定导轨上运行并主要用于城市客运的交通系统称为城市轨道交通。
城市轨道交通的特点
运量大；
速度快；
污染少；
占地面积小；
安全性和可靠性强；
乘车舒适性佳；
城市轨道交通的分类
按轨道线路敷设方式划分，可分为地下铁道、地面铁路和高架铁路
按轨道形式划分，可分为重轨铁路、轻轨铁路和独轨铁路
按支撑导向制式划分，可分为钢轮双轨、胶轮单轨和胶轮导轨系统
按小时单向运能划分，可分为大运量系统、中运量系统和小运量系统
按路权专用程度划分，可分为线路全封闭型、线路半封闭型和线路不封闭型
按服务区域分类划分，可分为市内铁路、市郊铁路和区域快速铁路
（1）大运量系统：小时单向运能为3万人次以上。如地铁和市郊铁路。
（2）中运量系统：小时单向运能为1.5万~3万人次。如微型地铁、单轨、路权专用轻轨。
（3）小运量系统：小时单向运能为0.5万~1.5万人次。如路权共用轻轨和自动导向交通。 第三章
城市轨道交通线路设计的特点
（1）线路难以改建，线路设计要作长期的考虑。
（2）线路允许的设计坡度较大。
（3 ）线路一般为双线，一般车站处只有2股道，通常每条线路设有1个车辆段和1个停车场。
（4 ）运距短，站点密，停车频繁，中等运营速度。
（5 ）车站长度较短。
城市轨道交通规划原则
1、可持续发展
2、协同性
3、整体性
4、动态性
5、客观性
6、可操作性
7、经济性
线网规划概述
（线网规划也称网络规划，是城市轨道交通规划的核心内容。）
