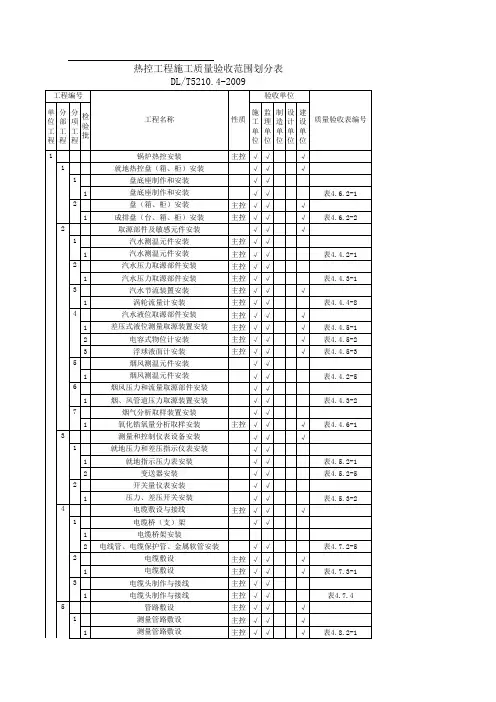

××××工程
（）检验批施工质量验收表
单位工程: 工程编号： 性质： 表4。2。9
分项工程名称
工序 检验项目 性质 单位 质量标准 检验结果 结论
验收结果：
验收单位 签字
施工单位 年 月 日
监理单位 年 月 日
制造单位 年 月 日
设计单位 年 月 日
建设单位 年 月 日
××××工程
(仪表和报警装置调试的通用检验项目)检验批施工质量验收表
单位工程： 工程编号: 性质： 表4.3。1—01
分项工程名称
工序 检验项目 性质 单位 质量标准 检验结果 结论
检查 外观 完整无损、无锈蚀和划痕
铭牌标志 清楚、符合设计
内
部 机
械
部
件 固定件 齐全、清洁、牢固
可动件 主控 动作灵活
电
气
部
件 插件 无松动
元件 无发焦
绝
缘
电
阻 电
动
执
行
机
构 信号回路
主控 MΩ ≥20
电源回路 MΩ ≥50
电
动
门
电
动
机 一般地区 MΩ ≥1
潮湿地区 MΩ ≥0.5
测量仪表 符合本部分附录A
检定
结果
处理 调整电位器或调整螺丝、
锁紧螺母
紧固、并用漆点封
仪表用途标志 清楚
试验记录 字迹清楚、数据准确、项目
齐全
验收结果：
验收单位 签字
施工单位 年 月 日
监理单位 年 月 日
制造单位 年 月 日
设计单位 年 月 日
建设单位 年 月 日
××××工程
（回路调试的通用检验项目)检验批施工质量验收表
单位工程: 工程编号： 性质： 表4。3。2—01
分项工程名称
工序 检验项目 性质 单位 质量标准 检验结果 结论
检查 接
线 复查率 ％ ≥95
正确率 主控 ％ 100
电源熔丝容量 符合设计及设备容量要求
设备铭牌用途标志 清楚、符合设计
回
路
绝
缘
电
阻 一般地区
主控 MΩ ≥1
潮湿地区 MΩ ≥0。5
信号电缆屏蔽层接地 良好
检定结果处理 调整螺丝或电位器的
锁紧螺母 紧固、并用漆点封
试验记录 字迹清楚、数据准确、
项目齐全
验收结果:
验收单位 签字
施工单位 年 月 日
监理单位 年 月 日
制造单位 年 月 日
设计单位 年 月 日
建设单位 年 月 日
××××工程
（汽、水、油管测温元件安装)检验批施工质量验收表
单位工程： 工程编号： 性质： 表4.4。2-01
分项工程名称
工序 检验项目 性质 单位 质量标准 检验结果 结论
测点
位置 环境 无剧烈振动
测点部位 符合设计安装检修方便
间距 测孔与焊缝 在焊缝或热影响区外
两测孔 mm ≥D，且＞200
测孔
开凿
和插
座安
装 插座材质 主控 符合设计
插座尺寸 符合设计
测孔直径误差 mm ≤1
开孔垂直偏差 mm ≤3
插座安装垂直偏差 mm ≤1
焊接及热处理 符合《验规》焊接篇
测温
元件
安装 检查 外观 完好
绝缘 MΩ ＞100
垫片材质 主控 符合本部分附录B
热电
偶热
电阻
插入
深度 高温
高压
蒸汽 D＞250 mm 宜100
D≤250 mm 宜70
一般
流体 D＞500 mm 宜300
D≤500 宜1/2D
双金属温度计感温元件插入深度 主控 全部浸入被测介质
压力
式温
度计 温包插入深度 主控 全部伸入介质中
毛细管弯曲半径 mm ≥50
毛细管保护设施 齐全、易检修
环境温度 无剧烈变化
元件装配 主控 紧固、无渗漏
标志牌 内容符合设计，悬挂牢
靠,字迹不易脱落
注：D—被测管道外径.
验收结果:
验收单位 签字
施工单位 年 月 日
监理单位 年 月 日
制造单位 年 月 日
设计单位 年 月 日
建设单位 年 月 日
××××工程
(测量金属壁温无固定装置的铠装热电偶安装）检验批施工质量验收表
单位工程: 工程编号： 性质： 表4。4.2—02
分项工程名称
工序 检验项目 性质 单位 质量标准 检验结果 结论
检查 型号规格 符合设计
外观 完好
绝缘电阻 MΩ·m ＞1000
接地 符合设计
固定
装置
安装 安装位置 符合设计
固定
装置
与被
测金
属壁
表面 光洁程度 光滑、无毛刺
焊接 严密、牢固
热电
偶安
装 热电偶插入 主控 紧密、牢固
保温 良好
接线 线端连接 主控 正确、牢固
线号标志 正确、清晰、不褪色
汽轮
机内
缸 与缸壁固定 牢固
引出线出口密封 严密、无渗漏
标志牌 内容符合设计，悬挂牢靠，字迹不易脱落
检验结果:
验收单位 签字
施工单位 年 月 日
监理单位 年 月 日
制造单位 年 月 日
设计单位 年 月 日
建设单位 年 月 日
××××工程
（测量金属壁温带可动卡套装置的铠装热电偶安装）检验批施工质量验收表
单位工程： 工程编号： 性质： 表4。4.2—
03
分项工程名称
工序 检验项目 性质 单位 质量标准 检验结果 结论
检查 型号规格 符合设计
外观 良好
绝缘电阻 MΩ·m ＞1000
接地 符合设计
插座
安装 位置 符合设计
焊接 牢固
热处理 符合《验规》焊接篇
插座材质 符合设计
在过
热器
管壁
上垂
直安
装 保护管材质 不锈钢
保护管弯曲弧度 ‘。’ ＞130
保护管长度 mm 伸出炉顶护板100
铠
装
热
电
偶
安
装 卡套装置安装 牢固
热电偶插入保护管 主控 与过热器管壁接触紧密
接线 线端连接 正确、牢固
线号标志 正确、清晰、不褪色
标志牌 内容符合设计，悬挂牢靠，字迹不易脱落
验收结果:
验收单位 签字
施工单位 年 月 日
监理单位 年 月 日
制造单位 年 月 日
设计单位 年 月 日
建设单位 年 月 日
××××工程
（测量金属壁温的专用热电阻安装）检验批施工质量验收表
单位工程： 工程编号： 性质: 表4。4。2-04
工序 检验项目 性质 单位 质量标准 检验结果 结论
测温元件检查
型号规格 符合设计
外观 无损伤
绝缘
电阻 Pt MΩ ≥100
Cu MΩ ≥50
推力瓦测温元件安装 测孔直径偏差 ＞0。2d
测孔边缘靠乌金面距离 mm 0。5
测孔深度 符合制造厂规定
测温
元件
引出
线 材质 耐油、耐温
焊接 牢固
固定 牢固,导线应留有余量
标志牌 内容符合设计，悬挂牢靠，字迹不易脱落
轴承测温元件安装 测温元件与轴承座螺纹 一致
插入深度 符合设计
接线 线端连接 主控 正确、牢固
线号标志 正确、清晰、不褪色
标志牌 内容符合设计,悬挂牢靠，字迹不易脱落
电机绕组测温元件检查 绝缘电阻 符合制造厂规定
电阻值 符合制造厂规定
标志牌 内容符合设计,悬挂牢靠，字迹不易脱落
注:d—热电阻外径。
验收结果:
验收单位 签字
施工单位 年 月 日
监理单位 年 月 日
制造单位 年 月 日
设计单位 年 月 日
建设单位 年 月 日
××××工程
（烟、风、煤粉管道及设备测温元件安装）检验批施工质量验收表
单位工程: 工程编号： 性质： 表4.4.2—05
分项工程名称
