18版高中数学第一章立体几何初步1.1.4投影与直观图课件新人教B版必修2

第一章 立体几何初步

1.1 空间几何体

1.构成空间几何体的基本元素

（1）构成空间几何体的基本元素

点、线、面是构成空间几何体的基本元素。

（2）平面及其表示方法

①平面的概念：平面是处处平直的面，它是向四面八方无限延展的。

注意：

a.立体几何中所说的平面与我们日常生活中所见到的平面是有区别的，立体几

何里所说的平面就是从生活中常见的平面里抽象出来的，生活中的平面是比较平的，

且有限的，而立体几何中的平面是理想的、绝对的平且无限延展的。以后在立体几

何中所说的平面都是指后一种。

b.立体几何中的平面与平面几何中的平面图形是有区别的，平面图形如三角形、正

方形、梯形等，它们有大小之分；而几何平面是无大小、无厚薄之分的，类似我们

以前学的直线，它可以无限延伸，是不可度量的。

c.平面具有无限延展性。数学里所说的“平面”将空间分成了两部分，如果想从平

面的一侧到另一侧，必须穿过这个平面，平面无边界。

d.数学中的平面是点的集合，因此，在空间中，平面无大小，无厚薄，无所谓面积。

②平面的表示方法

图形

表示 在立体几何中，通常画一个平行四边形表示一个平面并把它想象成无

限延展的[1]

。

符号

表示 平面一般用希腊字母

,,

„来命名，还可以用表示它的平行四边形

对角顶点的字母来命名。 必修二

1

注意：

a. 画的平行四边形表示的是整个平面：需要时，可以把它延展开来，如同在平面几

何中画直线一样，直线是可以无限延伸的，但在画直线时却只须画出一条线段来表

示。

b. 加“通常”二字是因为有时根据需要也可用其他平面图形来表示：如用三

角形、矩形、圆等平面图形来表示平面。

c. 画表示平面的平行四边形时，通常把它的锐角画成45°，横边画成是邻边的两倍。

d. 两个相交平面的画法：当一个平面的一部分被另一个平面遮住时，应把被遮

住部分的线段化成虚线或者不画，以增强立体感。

e. 以前在平面几何中，凡是后添加（或自己根据需要所作）的辅助线都画成虚线，

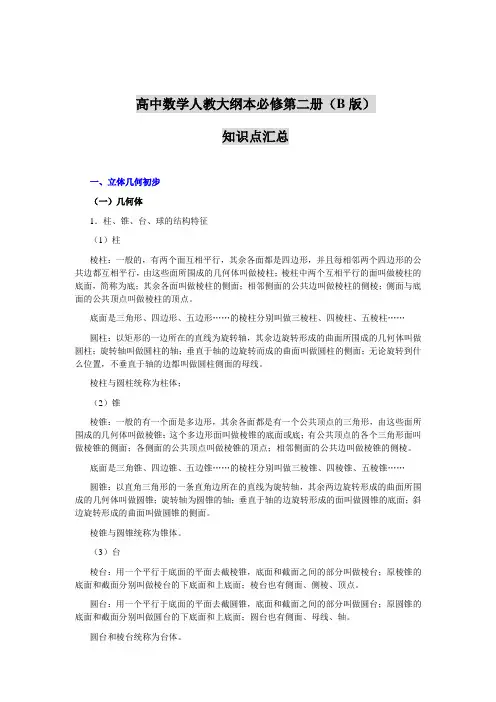

高中数学人教大纲本必修第二册（B版）

知识点汇总

一、立体几何初步

（一）几何体

1．柱、锥、台、球的结构特征

（1）柱

棱柱：一般的，有两个面互相平行，其余各面都是四边形，并且每相邻两个四边形的公共边都互相平行，由这些面所围成的几何体叫做棱柱；棱柱中两个互相平行的面叫做棱柱的底面，简称为底；其余各面叫做棱柱的侧面；相邻侧面的公共边叫做棱柱的侧棱；侧面与底面的公共顶点叫做棱柱的顶点。

底面是三角形、四边形、五边形……的棱柱分别叫做三棱柱、四棱柱、五棱柱……

圆柱：以矩形的一边所在的直线为旋转轴，其余边旋转形成的曲面所围成的几何体叫做圆柱；旋转轴叫做圆柱的轴；垂直于轴的边旋转而成的曲面叫做圆柱的侧面；无论旋转到什么位置，不垂直于轴的边都叫做圆柱侧面的母线。

棱柱与圆柱统称为柱体；

（2）锥

棱锥：一般的有一个面是多边形，其余各面都是有一个公共顶点的三角形，由这些面所围成的几何体叫做棱锥；这个多边形面叫做棱锥的底面或底；有公共顶点的各个三角形面叫做棱锥的侧面；各侧面的公共顶点叫做棱锥的顶点；相邻侧面的公共边叫做棱锥的侧棱。

底面是三角锥、四边锥、五边锥……的棱柱分别叫做三棱锥、四棱锥、五棱锥……

圆锥：以直角三角形的一条直角边所在的直线为旋转轴，其余两边旋转形成的曲面所围成的几何体叫做圆锥；旋转轴为圆锥的轴；垂直于轴的边旋转形成的面叫做圆锥的底面；斜边旋转形成的曲面叫做圆锥的侧面。

棱锥与圆锥统称为锥体。

（3）台

棱台：用一个平行于底面的平面去截棱锥，底面和截面之间的部分叫做棱台；原棱锥的底面和截面分别叫做棱台的下底面和上底面；棱台也有侧面、侧棱、顶点。

圆台：用一个平行于底面的平面去截圆锥，底面和截面之间的部分叫做圆台；原圆锥的底面和截面分别叫做圆台的下底面和上底面；圆台也有侧面、母线、轴。

圆台和棱台统称为台体。 （4）球

以半圆的直径所在的直线为旋转轴，半圆面旋转一周形成的几何体叫做球体，简称为球；半圆的圆心叫做球的球心，半圆的半径叫做球的半径，半圆的直径叫做球的直径。

可编辑修改精选全文完整版

高中数学必修二知识点总结：立体几何初步

高中数学必修二知识点总结：立体几何初步

学好高中数学最主要的是要掌握好课本上的基本公式，熟练运用，才能解考试过程中的各种题型。小编整理了相关的内容，欢迎欣赏与借鉴。

1、柱、锥、台、球的结构特征

(1)棱柱：

几何特征：两底面是对应边平行的全等多边形;侧面、对角面都是平行四边形;侧棱平行且相等;平行于底面的截面是与底面全等的多边形.

(2)棱锥

几何特征：侧面、对角面都是三角形;平行于底面的截面与底面相似,其相似比等于顶点到截面距离与高的比的平方.

(3)棱台：

几何特征：①上下底面是相似的平行多边形②侧面是梯形③侧棱交于原棱锥的顶点

(4)圆柱：定义：以矩形的一边所在的直线为轴旋转,其余三边旋转所成

几何特征：①底面是全等的圆;②母线与轴平行;③轴与底面圆的半径垂直;④侧面展开图是一个矩形.

(5)圆锥：定义：以直角三角形的一条直角边为旋转轴,旋转一周所成

几何特征：①底面是一个圆;②母线交于圆锥的顶点;③侧面展开图是一个扇形.

(6)圆台：定义：以直角梯形的垂直与底边的腰为旋转轴,旋转一周所成

几何特征：①上下底面是两个圆;②侧面母线交于原圆锥的顶点;③侧面展开图是一个弓形. (7)球体：定义：以半圆的直径所在直线为旋转轴,半圆面旋转一周形成的几何体

几何特征：①球的截面是圆;②球面上任意一点到球心的距离等于半径.

2、空间几何体的.三视图

定义三视图：正视图(光线从几何体的前面向后面正投影);侧视图(从左向右)、

俯视图(从上向下)

注：正视图反映了物体的高度和长度;俯视图反映了物体的长度和宽度;侧视图反映了物体的高度和宽度.

3、空间几何体的直观图——斜二测画法

斜二测画法特点：①原来与x轴平行的线段仍然与x平行且长度不变;

②原来与y轴平行的线段仍然与y平行,长度为原来的一半.

4、柱体、锥体、台体的表面积与体积

(1)几何体的表面积为几何体各个面的面积的和.

1 / 3

1.1.4 投影与直观图

【学习要求】

1．了解中心投影、平行投影的概念，会画几何体的投影．

2．会画常见几何体的直观图，理解直观图的斜二测画法规则．

【学法指导】

通过对比的方法了解在平行投影下画空间图形与在中心投影下画空间图形两种方法的各自特点；通过学习斜二测画法画出空间几何体的直观图，提高空间想象力与直观感受，感受几何作图在生产活动中的应用.

填一填：知识要点、记下疑难点

1．已知图形F，直线l与平面α相交(如图所示)，过F上任意一点M作直线MM′平行于l，交平面α于点M′，

则点M′叫做点M在平面α内关于直线l的 平行投影(或象) ．如果图形F上的所有点在平面α内关于直线l的平行投影构成图形F′，则F′叫做图形F在α内关于直线l的 平行投影 ．平面α叫做 投射面 ，

l叫做 投射线 .

2．平行投影的性质(图形中的直线或线段不平行于投射线)

(1)直线或线段的平行投影仍是 直线或线段 ；

(2)平行直线的平行投影是 平行 或 重合 的直线；

(3)平行于投射面的线段，它的投影与这条线段 平行且等长 ；

(4)与投射面平行的平面图形，它的投影与这个图形 全等 ；

(5)在同一直线或平行直线上，两条线段平行投影的比 等于 这两条线段的比．

3．直观图： 当投射线和投射面成适当的 角度 或改变图形相对于投射面的 位置 时，一个空间图形在投射面上的 平行投影 (平面图形)可以形象地表示这个空间图形．像这样用来表示空间图形的平面图形，叫做空间图形的直观图．

4．中心投影：一个 点光源 把一个图形照射到一个平面上，这个图形的影子就是它在这个平面上的中心投影，空间图形经中心投影后，直线变成直线，平行线可能变成了相交的直线.
