气体腰轮流量计安装使用中易忽视问题的探讨　

马　凯　

（丹东东发（集团）股份有限公司，辽宁丹东１　１８００３）　

燃气做为清洁能源，在一次能源中的比重逐年提高，已经　

达到５．４％。气体腰轮流量计做为工商用户燃气贸易计量的主　

要计量手段，近几年在国内的发展也比较快，对气体腰轮流量　

计的消费者越来越多。由于气体腰轮流量计（以下简称流量　

计）属于专业计量设备，对设备安装人员来说不可能全面了解　

它的特点和要求，在实际安装和使用中容易出现问题，尤其是　容易忽视的问题。本文只对容易忽视的问题作出初浅的阐　

述。　１　流量计安装前的运输周转管理　

根据气体腰轮流量计计量检定规程规定，上线流量计必　

须在专业检定部门检测合格后方可安装使用。检定合格的流　量计应把气体腰轮流量计的进出口堵上（或封上），上线安装　

前再打开，防止灰尘颗粒等异物进入表内，影响流量计的正常　

运行，防止影响计量精度。同时在运输周转中，不能对流量计　

的表头、流量传感器、温度传感器和压力传感器的传输线拉拽　

或受力冲击或受折，防止发生信号传输１司题。　２安装燃气过滤器与流量计之间的相对位置　

正确的安装位置顺序是：燃气过滤器、阀门、流量计三者　

按顺序直接安装连接。在实际施工中，经常看到施工单位图　

方便，过滤器与流量计安装位置相隔距离较大，造成过滤器与　

流量计之间存在连接管道。由于管道内壁的常年腐蚀，再加　

上燃气流速较快，腐蚀物（铁的氧化物）颗粒容易直接进入流　量计中，可能影响流量计的正常运行和使用，易堵塞转子，轻　

者影响计量精度，重者会造成流量计不能运转。　３燃气过滤器的选用　

燃气过滤器较常用的有两种结构：一种是Ｙ型结构，另一　种是Ｔ型结构。Ｙ型结构紧凑，过滤面积较小，价格便宜；Ｔ型　

结构体积大，过滤面积大，价格高，维护周期长，再加上Ｔ型结　

构过滤器有杂质排放阀。所以我们建议尽量选用Ｔ型结构的　过滤器，这样可提高流量计的稳定性，延长维护周期。另外如　

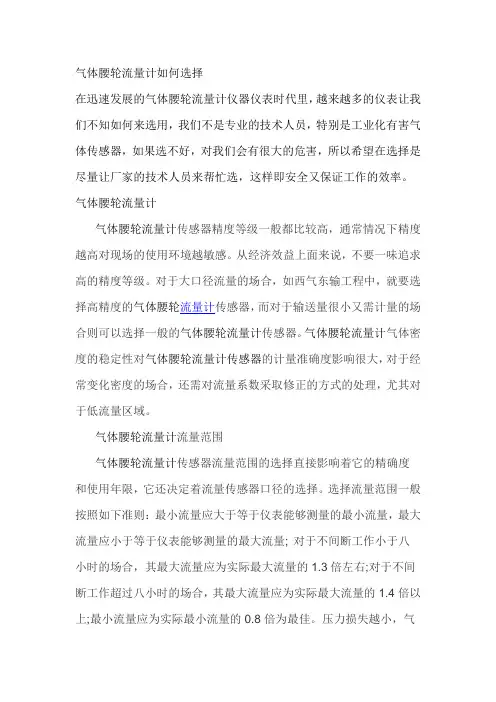

气体腰轮流量计如何选择

在迅速发展的气体腰轮流量计仪器仪表时代里，越来越多的仪表让我们不知如何来选用，我们不是专业的技术人员，特别是工业化有害气体传感器，如果选不好，对我们会有很大的危害，所以希望在选择是尽量让厂家的技术人员来帮忙选，这样即安全又保证工作的效率。

气体腰轮流量计

气体腰轮流量计传感器精度等级一般都比较高，通常情况下精度越高对现场的使用环境越敏感。从经济效益上面来说，不要一味追求高的精度等级。对于大口径流量的场合，如西气东输工程中，就要选择高精度的气体腰轮流量计传感器，而对于输送量很小又需计量的场合则可以选择一般的气体腰轮流量计传感器。气体腰轮流量计气体密度的稳定性对气体腰轮流量计传感器的计量准确度影响很大，对于经常变化密度的场合，还需对流量系数采取修正的方式的处理，尤其对于低流量区域。

气体腰轮流量计流量范围

气体腰轮流量计传感器流量范围的选择直接影响着它的精确度和使用年限，它还决定着流量传感器口径的选择。选择流量范围一般按照如下准则：最小流量应大于等于仪表能够测量的最小流量，最大流量应小于等于仪表能够测量的最大流量; 对于不间断工作小于八小时的场合，其最大流量应为实际最大流量的1.3倍左右;对于不间断工作超过八小时的场合，其最大流量应为实际最大流量的1.4倍以上;最小流量应为实际最小流量的0.8倍为最佳。压力损失越小，气体在流动过程中的能量消耗就越小，这样可以节约能源、降低输送成本，提高利用率。所以在选择的时候，尽量选择压力损失小的涡轮流量传感器。一般，采用半椭球体前导流器的涡轮流量传感器比锥体的前导流器的涡轮流量传感器压力损失要小。

气体腰轮流量计结构形式采用以上三种方法确定：内部结构最好选用反推式气体腰轮流量计传感器，因为该结构在一定流量范围内可使叶轮处于浮游状态，轴向不存在接触点，无端面摩擦和磨损，可延长轴承的使用寿命;对于水平结构安装的流量传感器，它与管道连接方式可以是法兰连接、螺纹连接和夹装连接;对于垂直结构安装的流量传感器只能采用螺纹连接。

罗茨流量计性能及注意事项

在使用腰轮流量计之前，我们首先要了解一下要论流量计的主要技术性能。

首先要严格执行中华人民共和国专业标准JB/T9242-1999《容积式流量计通用技术条件》，

1、工作压力（MPa）：0.6、1.0、1.6、2.5、4.0

2、工作温度（℃）：-10℃～60℃

3、介质粘度（mPa.s）：0.6～150

4、精确度等级：0.5 0.2

5、流量范围（m3/h）

使用粘度可达2000mPa.S或更高，超过150mPa.S时

■外形及安装尺寸连接法兰标准：JB/T79-82-94

罗茨流量计又称气体腰轮流量计，主要用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点。

而且我们要按照被测量的流体性质和流动情况来选择腰轮流量计的规格和型号，合理的安装。

在使用罗茨流量计之前，首先要考虑自己的环境是否适合选用罗茨流量计。然后我们来看一下罗茨流量计安装使用的注意事项。

流量计前应安装过滤器，两者表体上箭头指向与流动方向一致。

*当被测液体含有气体时，流量计前应安装气体分离器。

*不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。

*流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计。

*严禁用水校验铸铁、铸钢材质组成的流量计。

*流量计在使用时流量大小不得超过技术要求，流量计正常工作在最大流量70~80%为优。

*被测液体如果具有化学腐蚀性，需选用不锈钢材质的流量计，如果腐蚀性强，需选用0Crl8Ni12MO2Ti材质的流量计。

*流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。

*节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。

*严禁使用扫线蒸汽通过流量计。

*在连续使用部门，流量计需加旁通管道。

气体涡轮流量计和气体腰轮流量计的区别

气体涡轮流量计与气体腰轮流量计的流量传感器的测量原理和结构有明显的不同，其计量的准确性都受叶轮（腰轮）、轴承的摩擦阻力矩、气体通过时产生的流动阻力矩和其它阻力矩影响。

1、气体涡轮流量计原理与结构

气体涡轮流量计是一种速度式流量计，安装使用时必须有足够长度的前后直管段。测量原理为利用流体中的叶轮的旋转速度与流体速度成正比的数学关系，通过测量叶轮的转速来反映流量的大小，是目前流量仪表中成熟的高准确度的计量仪表。主要包括内置整流器、涡轮叶片、传动机构、磁耦合传动机构、计数器等零部件，根据实际需要可选配低频脉冲、A1S高频脉冲发生器、A1R高频脉冲发生器等附加装置。

2、气体腰轮流量计原理与结构

气体腰轮流量计是一种容积式流量计，具有准确度高、量程比宽、高可靠性等特点，安装时对前后直管段要求不高。测量原理为由一对“∞”字形转子即腰轮同步旋转，形成计量室，腰轮的转数与通过仪表的气体体积量成正比，腰轮旋转的圈数反映了气体通过的总量。其结构组成主要包括腰轮转子、同步齿轮、永久润滑轴承、齿轮、磁耦合传动机构、计数器等零部件，根据实际需要可选配高频脉冲发生器等附加装置。
