fe的半峰宽
Fe的半峰宽（Full Width at Half Maximum，简称FWHM）是描述其峰值分布宽度的一个参数。在光谱学、物理学和工程学等领域中，半峰宽被广泛应用于描述信号的宽度。对于Fe来说，半峰宽具体指的是在Fe的峰值位置，信号幅度降低到峰值一半时的宽度。这个参数反映了Fe信号的分辨率和峰形特征，有助于了解和分析Fe的性能和特性。
Fe半峰宽的计算方法通常是通过测量Fe峰值的位置和半峰宽来获得材料表面的相关信息。具体的计算方法如下：
1. 找到Fe峰值的位置，确定半峰宽所定义的“一半”的位置。
2. 测量从峰值的中点到两侧曲线的距离，这个距离就是半峰宽。
3. 由于测量时可能会有误差，因此需要测量多次并取平均值，以获得更准确的结果。
需要注意的是，在计算Fe半峰宽时，应确保所使用的设备和仪器已经经过校准和校正，以确保结果的准确性和可靠性。此外，由于不同设备和方法可能会产生不同的结果，因此在进行比较和分析时，应使用相同的方法和设备进行测量和计算。
1XPS_Database Fe2p1/2的电子结合能： Energy (eV) Element Chemical bonding Ref 720.1 Fe2p1/2 Fe° 4 720.3 Fe2p1/2 Fe2B 4 720.4 Fe2p1/2 FeB 4 Fe2p3/2的电子结合能： Energy (eV) Element Chemical bonding Ref706.3 Fe2p3/2 FeS2 111706.4 Fe2p3/2 Fe° 73706.5 Fe2p3/2 FeS2 150706.5 Fe2p3/2 metallic iron 224706.54 Fe2p3/2 Fe 150706.6 Fe2p3/2 Fe2B 111706.6 Fe2p3/2 FeS, tail DSJ 234706.6 Fe2p3/2 Fe metal 13706.7 Fe2p3/2 Fe 111706.8 Fe2p3/2 FeB 111706.8 Fe2p3/2 FeS2 - H2O 22j 89706.8 Fe2p3/2 Fe 183706.8 Fe2p3/2 Fe métallique 1706.8 Fe2p3/2 ds le 304 ss avec N2 implanté 218706.8 Fe2p3/2 N ds l'acier 304 (bulk) 55706.8 Fe2p3/2 Fe° 156706.8 Fe2p3/2 Fe° 2706.8 Fe2p3/2 Fe° in a passive film on SUS316L 65706.9 Fe2p3/2 FeP 150706.9 Fe2p3/2 Fe 89706.9 Fe2p3/2 FeS2 -pyrite n°1- 163706.9 Fe2p3/2 FeS2 -pyrite n°2- 163706.9 Fe2p3/2 Fe(m) 84706.9 Fe2p3/2 Fe 89706.95 Fe2p3/2 FeS2 - air 11j- 89707 Fe2p3/2 metallic iron 224707 Fe2p3/2 pic XPS alliage Fe24Cr 124707 Fe2p3/2 Fe metal in case of sample immersed in a 60°C solution 11707 Fe2p3/2 Fe metal with a sample immersed in a room t° solution 11707 Fe2p3/2 Fe° 4707.1 Fe2p3/2 FeS2 - air 3j- 89707.1 Fe2p3/2 FeS2 - air 30j- 89707.1 Fe2p3/2 FeS2 - air 220j - 89707.1 Fe2p3/2 pic métal 182707.1 Fe2p3/2 Fe ds 304 ss nitré 218707.1 Fe2p3/2 N ds l'acier 304 (nitré) 55

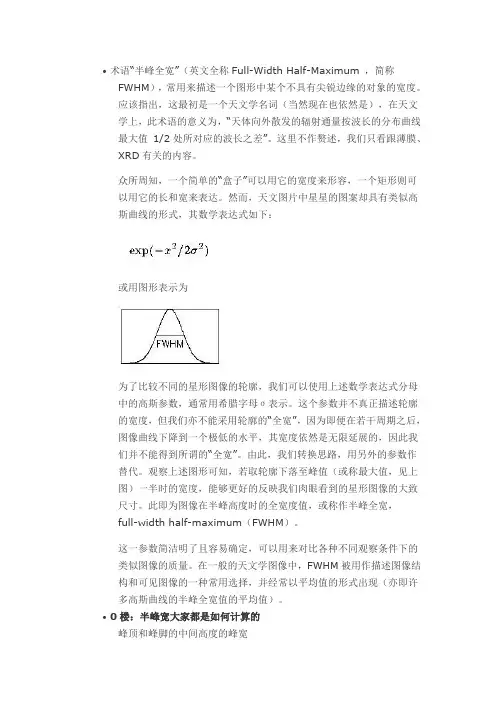

• 术语“半峰全宽”（英文全称Full-Width Half-Maximum ，简称FWHM），常用来描述一个图形中某个不具有尖锐边缘的对象的宽度。应该指出，这最初是一个天文学名词（当然现在也依然是），在天文学上，此术语的意义为，“天体向外散发的辐射通量按波长的分布曲线最大值 1/2处所对应的波长之差”。这里不作赘述，我们只看跟薄膜、XRD有关的内容。
众所周知，一个简单的“盒子”可以用它的宽度来形容，一个矩形则可以用它的长和宽来表达。然而，天文图片中星星的图案却具有类似高斯曲线的形式，其数学表达式如下：
或用图形表示为
为了比较不同的星形图像的轮廓，我们可以使用上述数学表达式分母中的高斯参数，通常用希腊字母σ表示。这个参数并不真正描述轮廓的宽度，但我们亦不能采用轮廓的“全宽”，因为即便在若干周期之后，图像曲线下降到一个极低的水平，其宽度依然是无限延展的，因此我们并不能得到所谓的“全宽”。由此，我们转换思路，用另外的参数作替代。观察上述图形可知，若取轮廓下落至峰值（或称最大值，见上图）一半时的宽度，能够更好的反映我们肉眼看到的星形图像的大致尺寸。此即为图像在半峰高度时的全宽度值，或称作半峰全宽，full-width half-maximum（FWHM）。
这一参数简洁明了且容易确定，可以用来对比各种不同观察条件下的类似图像的质量。在一般的天文学图像中，FWHM被用作描述图像结构和可见图像的一种常用选择，并经常以平均值的形式出现（亦即许多高斯曲线的半峰全宽值的平均值）。
• 0楼：半峰宽大家都是如何计算的
峰顶和峰脚的中间高度的峰宽 wustliang
有两种计算方法：
一种是半高宽法fwhm，
即做峰底的切线L，
在峰高一半的地方做L平行线。
一种是积分法，
做峰底的切线L，
测量峰的面积，
测量峰的高度，
用“面积/高度”得到峰宽。
kaka_13
3种方法
半高宽度：极大强度一半处的宽度

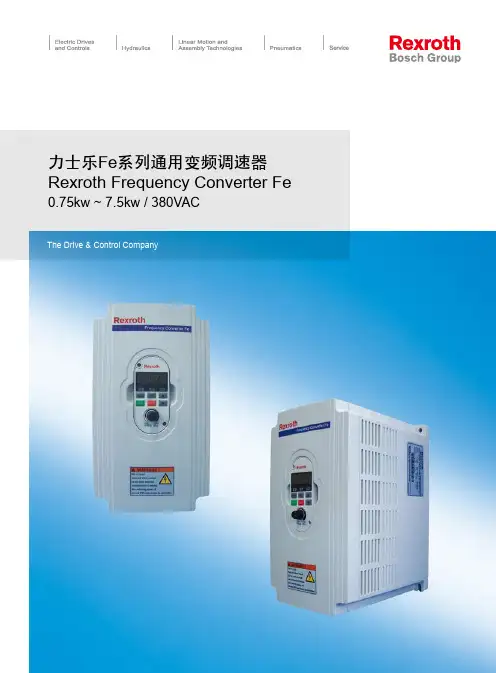

力士乐Fe系列通用变频调速器
Rexroth Frequency Converter Fe
0.75kw ~ 7.5kw / 380VAC
The Drive & Control Company
作为一个企业，我们具有00多年的历史传统，是
德国罗伯特.博世集团的全资子公司，在传动和控
制领域声誉卓著。006年全球销售额超过49亿欧
元，拥有专业员工9,831名。
早在1978年，博世力士乐就开始了在中国的业
务，现已拥有1715名优秀雇员。凭借一流的产品
和丰富的应用经验，我们为中国客户提供现代、高
效和灵活的完整解决方案。利用力士乐的电子传动与控制技术，您的自动控制易如
反掌
几乎没有哪个行业不能从力士乐电子传动与控制技术中
获利。从机械制造业、汽车工业、印刷与造纸工业到食
品和包装工业。一句话：谁想使他的生产过程实现高度
的自动化，就不要错过力士乐。
只有通过最好的单个组件才能设计出艺术级的系统化解
决方案
自动控制过程变得越来越错综复杂和苛刻。然而不管要
求多高力士乐都能为您提供最合适的解决方案。从开放
的控制系统，到智能传动机构，直至深思熟虑的架构方
案，都是为了工程技术的统一和用户操作方便。一手造
就一切、完美协调、技术领先遍布世界。
新的解决途径迈向更大的进步—力士乐自动控制之家
未来不会眷顾每天都做重复工作的地方。相反，只有在
每天都致力于客户的需求并将其发展为具有未来能力的
地方，才能产生未来的解决方案。我们也正是这样做
的，我们的自动控制之家奠定了不断进步的基础。这个
独一无二的系统百宝箱里面包含了生产电气自动化的所
有组件和模块，因此可以在现代机械设备制造中实现面
向未来的全新解决方案。3
01.21K50
3P
400
G: 0.75-7.5Kw
400 = 400VA = IP20A
S
ӱNNNN01V01
P = P

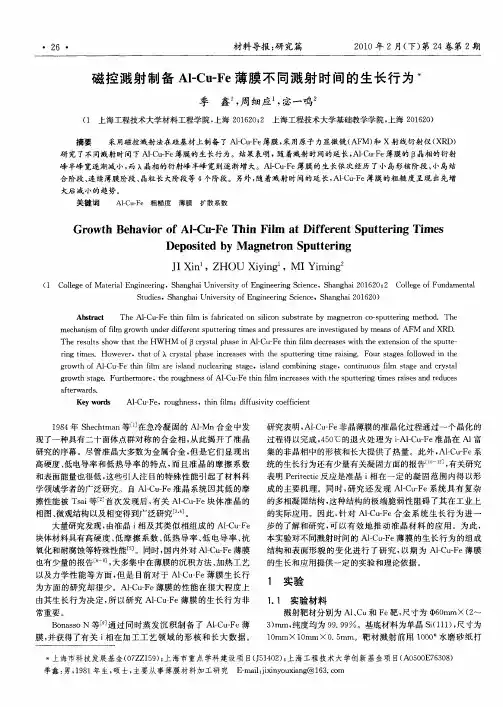

・２６ ・ 材料导报：研究篇 ２０１０年２月（下）第２４卷第２期
