电力电子技术概述PPT课件目录
•电力电子技术基本概念•电力电子器件•电力电子变换技术•电力电子系统分析与设计•典型应用案例剖析•发展趋势与挑战01电力电子技术基本概念
它涉及到电力、电子、控制等多
个领域，是现代电力工业的重要
组成部分。
电力电子技术的核心是对电能进
行高效、可靠、可控的转换，以满足各种用电设备的需求。电力电子技术是一门研究利用半导体器件对电能进行转换和控制
的学科。电力电子技术定义从早期的整流器、逆变器到现在的高频开关电源、智能电网等，电力电子技术经历了多个发展阶
段。发展历程目前，电力电子技术已经广泛应用于工业、交通、通信、家电等各个领域，成为现代社会不可或缺的一部分。现状
随着新能源、智能电网等技术的不断发展，电力电子技术的应用前景将更加广阔。
未来趋势发展历程及现状
工业领域
电机驱动、电力系统自动
化、工业加热等。
电动汽车、高速铁路、航
空航天等。通信电源、数据中心、云计算等。变频空调、LED照明、智能家居等。随着新能源技术的不断发展，电力电子技术在太阳能、风能等领域的应用将更加广泛；同时，智能电网的建设也将为电力电子技术的发展提供新的机遇。交通领域家电领域
前景展望
通信领域应用领域与前景02电力电子器件电力二极管（Power Diode
）
结构简单，工作可靠
导通和关断不可控不可控器件主要用于整流电路
晶闸管（
Thyristor
）
四层半导体结构，三个电极不可控器件导通可控，关断不可控
主要用于相控整流电路不可控器件可关断晶闸管（
GTO
）
通过门极负脉冲可使其关断
关断时间较长，需要较大的关断电流半控型器件主要用于大容量场合电力晶体管（GTR
）
电流驱动的双极型晶体管半控型器件导通和关断可控，但驱动电路复杂
主要用于中等容量场合半控型器件电力场效应晶体管（PowerMOSFET）
电压驱动的单极型晶体管导通电阻小，开关速度快全控型器件03结合了MOSFET和GTR
的优点01主要用于中小容量场合
02绝缘栅双极型晶体管（IGBT

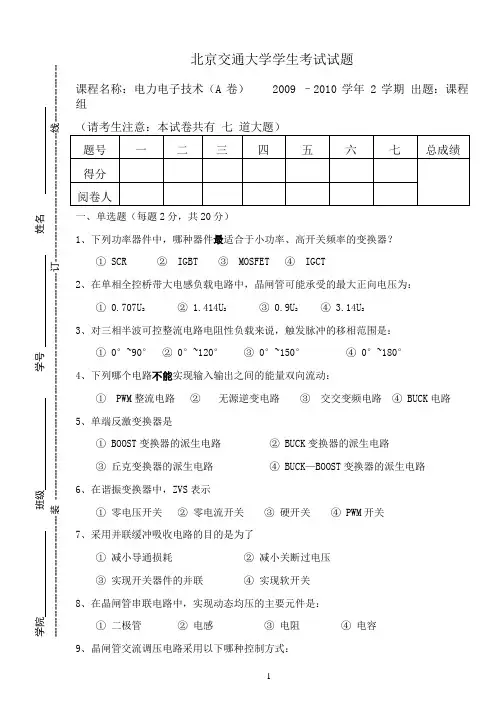

1 北京交通大学学生考试试题
课程名称：电力电子技术（A卷） 2009 –2010学年 2学期 出题：课程组
（请考生注意：本试卷共有 七 道大题）
题号 一 二 三 四 五 六 七 总成绩
得分
阅卷人
一、单选题（每题2分，共20分）
1、下列功率器件中，哪种器件最适合于小功率、高开关频率的变换器？
① SCR ② IGBT ③ MOSFET ④ IGCT
2、在单相全控桥带大电感负载电路中，晶闸管可能承受的最大正向电压为：
① 0.707U2 ② 1.414U2 ③ 0.9U2 ④ 3.14U2
3、对三相半波可控整流电路电阻性负载来说，触发脉冲的移相范围是：
① 0°~90° ② 0°~120° ③ 0°~150° ④ 0°~180°
4、下列哪个电路不能实现输入输出之间的能量双向流动：
① PWM整流电路 ② 无源逆变电路 ③ 交交变频电路 ④ BUCK电路
5、单端反激变换器是
① BOOST变换器的派生电路 ② BUCK变换器的派生电路
③ 丘克变换器的派生电路 ④ BUCK—BOOST变换器的派生电路
6、在谐振变换器中，ZVS表示
① 零电压开关 ② 零电流开关 ③ 硬开关 ④ PWM开关
7、采用并联缓冲吸收电路的目的是为了
① 减小导通损耗 ② 减小关断过电压
③ 实现开关器件的并联 ④ 实现软开关
8、在晶闸管串联电路中，实现动态均压的主要元件是：
① 二极管 ② 电感 ③ 电阻 ④ 电容
9、晶闸管交流调压电路采用以下哪种控制方式： 学院 班级 学号 姓名
北京交通大学学生考试试题
课程名称：电力电子技术(Ａ卷） 20０9 –２0１0学年 2学期 出题:课程组
(请考生注意:本试卷共有 七 道大题)ﻩ ﻩ
题号 一 二 三 四 五 六 七 总成绩
得分
阅卷人
一、单选题(每题2分,共2０分）
1、下列功率器件中，哪种器件最适合于小功率、高开关频率的变换器?
① SCRﻩ ②ﻩIGBT ③ ＭOSFＥT ④ IＧＣT
2、在单相全控桥带大电感负载电路中，晶闸管可能承受的最大正向电压为:
① 0.70７U2 ﻩ ② 1.414U2 ﻩ③ 0．9Ｕ2 ④ 3.１４U２
3、对三相半波可控整流电路电阻性负载来说,触发脉冲的移相范围是：
① ０~９0ﻩ ② 0～120 ③ ０~150 ﻩ ④ ０~１80
4、下列哪个电路不能实现输入输出之间的能量双向流动：
①ﻩＰWM整流电路 ② 无源逆变电路 ③ 交交变频电路 ④ BＵCＫ电路
5、单端反激变换器是
① ＢOOSＴ变换器的派生电路 ② BＵCK变换器的派生电路
③ 丘克变换器的派生电路 ﻩ ④ ＢUCK—ＢOOST变换器的派生电路
6、在谐振变换器中，ZVS表示
① 零电压开关ﻩ② 零电流开关 ③ 硬开关 ④ PＷM开关
7、采用并联缓冲吸收电路的目的是为了
① 减小导通损耗 ② 减小关断过电压 ③ 实现开关器件的并联 ④ 实现软开关
８、在晶闸管串联电路中,实现动态均压的主要元件是：
① 二极管 ② 电感 ③ 电阻 ④ 电容
9、晶闸管交流调压电路采用以下哪种控制方式： 学院 班级 学号 姓名
1

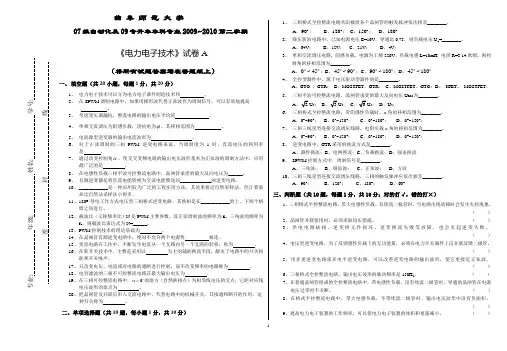

一、 填空题（共20小题，每题1分，共20分）
1、 电力电子技术可以分为电力电子器件制造技术和 。
2、 在SPWM调制电路中，如果用梯形波代替正弦波作为调制信号，可以有效地提高
。
3、 考虑变压器漏抗，整流电路的输出电压平均值 。
4、 单相交流调压为阻感负载，阻抗角为，其移相范围为 。
5、 电流源型逆变器的输出电流波形为 。
6、 对于正弦调制的三相PWM逆变电路来说，当调制度为1时，直流电压的利用率是
。
7、 通过改变控制角，使交交变频电路的输出电压波形基本为正弦波的调制方法中，应用最广泛的是 。
8、 在电感性负载三相半波可控整流电路中，晶闸管承受的最大反向电压为______。
9、 有源逆变器是将直流电能转换为交流电能馈送回_____________的逆变电路。
10、 ____________是一种应用较为广泛的工程实用方法，其效果接近自然采样法，但计算量却比自然法采样法小得多。
11、 180O导电工作方式电压型三相桥式逆变电路，其换相是在____________的上、下两个桥臂之间进行。
12、 载波比（又称频率比）N是PWM主要参数，设正弦调制波的频率为fr，三角波的频率为fc，则载波比表达式为N=______。
13、 PWM控制技术的理论基础为 。
14、 在晶闸管有源逆变电路中，绝对不允许两个电源势 相连。
15、 变流电路在工作中，不断发生电流从一个支路向另一个支路的转移，称为 。
16、 在软开关技术中，主要是采用以 为主的辅助换流手段，解决了电路中的开关损耗和开关噪声。
17、 只改变电压、电流或对电路的通断进行控制，而不改变频率的电路称为 。
