弱电综合管路系统

品目十四 弱电综合管路系统

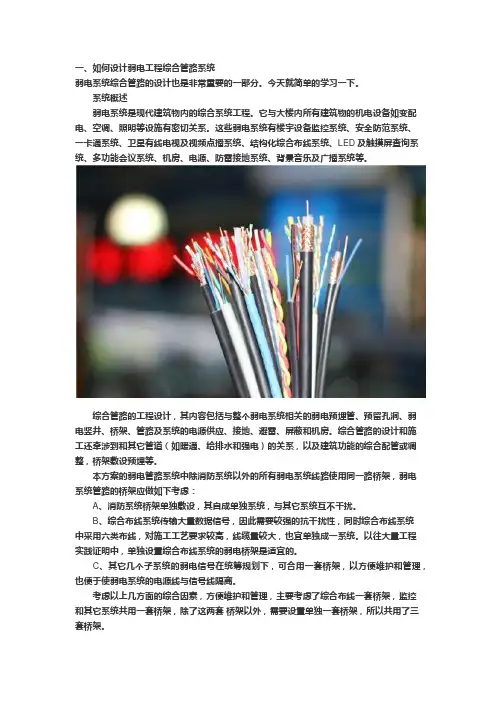

一、概述

弱电系统是现代建筑物内的综合系统工程，包括：建筑设备监控系统、综合布线系统、安全防范系统、卫星接收及电视系统、一卡通管理系统、公共广播系统等。它与大楼内所有建筑物的机电设备诸如：变配电、空调、照明等设施有密切关系。大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。管路设计的目的是使这些电缆按一定的规律，合理有序地安置在大楼内的综合管路中。

弱电综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。

浙江电力生产调度大楼弱电系统应是非常完善、先进的。而规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。尤其是项目前期阶段，需要对弱电系统的综合管路进行统一设计，在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。

二、需求分析

浙江电力生产调度大楼弱电系统包括建筑设备监控系统、综合布线系统、通讯网络系统、计算机网络系统、安全防范系统、卫星接收及电视系统、公共广播系统、停车场管理系统、大屏幕显示系统及触摸式多媒体信息查询系统、会议系统、智能照明系统、一卡通消费管理系统、智能化集成系统、UPS电源系统和防雷接地系统等，综合桥架系统必须满足大楼弱电各子系统管线路由，其中紧急广播部分管线由消防专业施工。

弱电各子系统的水平共用一套桥架，水平部分的桥架带隔仓，分隔为三部分：1）语音＋外网，2）内网，3）安保＋电视，其它系统单独穿管。垂直井道内，综合布线系统单独设置桥架，调度网单独设置桥架，安保和电视共用桥架，弱电电源线单独设置桥架。

保密电话由北面弱电进线室沿机要专用桥架C－100X100进入北区1#弱电间内机要进线专用垂直桥架C－100X150，引上到13层，再沿13层机要专用水平桥架C－100X100进入机要室。

三、设计依据

招标方提供的《浙江电力生产调度大楼智能化系统工程招标文件》、招标答疑文件及图纸

《智能建筑设计标准》 GB/T50314-2000

《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000

《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000

《民用闭路电视系统工程技术规范》GB50198－94

《有线电视系统工程技术规范》GB50200－94

《电子计算机机房设计规范》GB50174－93

《建筑物防雷设计规范》（2000年版）GB50057-94

《建筑电气工程施工质量验收规范》GB/T50303-2002

《智能建筑工程质量验收规范》GB/T50339-2003

《公共场所监视电视系统总规范》DBJ08-90

《大楼通信综合布线系统总规范》YD/T926.1-97

四、综合管路系统设计

1、总体规划

1、消防系统桥架单独敷设，其自成单独系统，与其它系统互不干扰；

2、综合布线系统、安全防范系统和有线电视系统共用桥架，桥架内采用隔板分开；

3、其它系统单独布管；

4、电源单独设置桥架。 2、进线管路设计

大楼设置两个弱电进线井，为：1）北面弱电进线室RJ-1，尺寸2700X1500X1700；2）西面通信电缆进线室RJ-2，尺寸2700X1500X2400。

1）RJ-1进线室进线设计：

Internet的宽带接入，引自市电信局，采用48芯室外单模光缆，穿管

GG100/da；

大楼内部网与楼外相关部门内部联网，采用48芯室外单模光缆，穿管

GG100/da；

直线电话接入，引自市电信局，采用HYA-100X2X0.5电缆，穿管 GG100/da；

各移动通信网接入，采用3根12芯室外单模光缆，穿管 GG100/da；

保密电话进线，包括红机子线、省机要局加密传真专线和国家电力公司加密传真专线，采用5根6芯室外单模光缆，穿管 GG100/da；

政府专网进线，包括省政府网络客户端专线和省委网络客户端专线，采用24芯室外单模光缆，穿管 GG100/da。

RJ-1进线室的以上所有进线由该弱电进线室沿进线水平桥架C-400X100进入北区1#弱电间内网络、电话进线垂直桥架C-400X150，分别引上到5层局域网络机房和8层程控机房。

另外，市有线电视进线，采用6芯室外单模光缆，穿管 GG70，PM+桥架。

预留8根GG100/da。

1）RJ-2进线室进线设计：

internet的宽带接入，引自市电信局，采用48芯室外单模光缆，穿管

GG100/da；

直线电话接入，引自市电信局，采用HYA-100X2X0.5电缆，穿管 GG100/da；

预留1根GG100/da。

RJ-2进线室的所有进线由该弱电进线室沿进线水平桥架C-200X100进入西南调度专用弱电间内网络、电话进线垂直桥架C-200X150，分别引上到5层局域网络机房和8层程控机房。

3、垂直管路设计

大楼内弱电系统多，弱电管路系统走向复杂，故垂直干线应作统筹考虑。

大楼划分为北区、中区和南区三个区域，共四个弱电井道，作为弱电系统垂直干线敷设通道。

1）综合布线系统，垂直干线单独设置桥架。1#弱电井垂直桥架采用C-300X150；2#弱电井垂直桥架采用C-300X150；3#弱电井垂直桥架采用C-300X150；4#弱电井垂直桥架采用C-300X150。

2）安保和有线电视共用垂直桥架，垂直干线单独设置桥架。1#～3#弱电井垂直桥架均采用C-200X100。

3）建筑设备监控系统，采用四条总线分四个区，每区通讯干线穿G20管，电源线穿G20管。

4）公共广播系统，消防广播由消防专业负责，背景音乐广播主干在四个弱电井道内采用G32/QM方式穿管敷设。

5）RJ-1进线室进线的各类引入线从1#弱电间内网络、电话进线垂直桥架C-400X150连接水平桥架；RJ-2进线室的各类引入线从西南调度专用弱电间内网络、电话进线垂直桥架C-200X150连接水平桥架。

6）每个垂直井道敷设一根C-100X100垂直电源桥架，供弱电各子系统主干电源线敷设用。

4、水平管路设计

水平管路采用综合桥架，敷设在走廊吊顶内。水平主干桥架主要采用C-400X150，供综合布线系统、安全防范系统和有线电视系统共用，桥架内部用分隔板分隔为三个仓：150（电话＋计算机外网）＋150（计算机内网）＋100（电视＋安保）；水平分支桥架主要采用C-200X150，供综合布线用。

1）综合布线系统，桥架至信息点采用JDG15~25管沿吊顶内明敷，再沿墙暗敷至信息插座。对于大开间办公室，将从网络地板下敷设至信息插座。计算机网络、电话水平采用六类非屏蔽双绞线，1～2根穿JDG20，3～4根穿JDG25，5～6根穿JDG32。模块预埋盒为86H60型盒，安装高度底边离地30cm。

2）安保和有线电视系统：

安防和有线电视系统在管路设计上是共用水平桥架同一个隔仓，水平管从弱电间的安防或电视过路盒、控制箱引出，在楼层走廊吊顶内敷设，分配器安装在弱电间的接线箱内，从桥架至每个房间的终端为JDG20钢管，钢管在墙内或吊顶内敷设，电视终端盒安装高度为30cm，预埋盒为86h60型盒。

安防系统摄像机的电源线的水平管部分由于经过弱电间现场变压，所以，摄像机的电源线与信号线与其他子系统的桥架共用。

监控视频线采用SYV－75－5，电源线采用RVV2X1.0；有线电视线采用SYWV-75-12、SYWV-75-5。

3）建筑设备监控系统：

建筑设备监控系统由现场ddc控制器至各现场传感器的信号线及到空调变频控制器的控制线集中采用C-100X50金属线槽沿顶板明敷。由金属线槽至各现场传感器及到空调变频控制器的分支线路采用镀锌钢管沿顶板、墙壁明敷，由镀锌钢管至各传感器测点的线路采用同管径金属软管明敷。

到温度、压力、压差传感器的管线为：ZR-RVVP-3X1.0/G15；

到湿度传感器的管线为：ZR-RVVP-4X1.0/G15；

到各阀门的管线为： ZR-RVVP-4X1.0/G15；

到变频控制器的管线为：4ZR-RVVP-4X1.0/G32；

4）背景音乐广播系统

水平至音量开关采用2RVS2X1.0/JDG20；至背景音乐扬声器采用RVS2X1.0/JDG15。

5）UPS电源系统：

从UPS机房至各弱电井、各控制室单独敷设管路，主干采用C-100X100金属线槽，分支采用G20～40镀锌钢管。

其他弱电系统：

其他弱电系统因在楼层分布复杂，采用棚顶暗埋的方式在吊顶或墙内暗埋。会议室系统线缆由于控制室在现场，传输部分基于计算机网络，详见施工图纸。 5、弱电间设计

因弱电间是弱电系统的汇合处及管理室，故它里面的管路分布及分线箱或控制箱的位置安排是很有必要的。大楼划分为北区、中区和南区三个区域，共四个弱电井道。在每个弱电间安装标准布线、网络机柜，分别用于外网，内网及专网，所有的弱电系统接线及分线都在各在各自的控制柜里面完成，在弱电间内各控制箱线缆经水平桥架至垂直桥架；PDS机柜至垂直桥架的双绞线从弱电间内的静电地板下走线。

土建施工单位已提供弱电竖井接地铜排，作为弱电竖井的垂直接地干线，各层弱点竖井（楼层配线间）设置一个接地端子箱。所有配线机柜、箱体及网络设备上提供一个接地点，正确的将所有开关的线缆、机柜、框架连接起来以保证接地的延续性，所有接地线由铜缆导线、铜排组成。

各段金属桥架沿支架敷设25*4接地扁钢，分别与各弱电间的接地端子箱相联作为接地干线。金属桥架及其支架全长不少于2处与接地干线相连接。

五、管路施工要求

桥架应固定在墙面上（或吊顶内），要求桥架为全密封结构，以防鼠害。可通过锁扣开启盖子，桥架之间通过配套的连接片和螺栓连接；

金属桥架用来安放和引导电缆，并起到机械保护的作用。同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便；

桥架材料均为冷轧合金板，表面镀锌；

使用带分隔的金属防火桥架；

桥架内线缆的总截面积不超过桥架内截面积的三分之一；

金属焊接钢管内线缆的填充率不超过60%；

管线施工单位要求能够根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝；

为了确保穿线顺利，在焊接钢管排放中，施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒；

根据综合布线系统的施工要求，每根电缆的转弯半径要求为其电缆外径的
