齿轮油泵的使用方法及注意事项

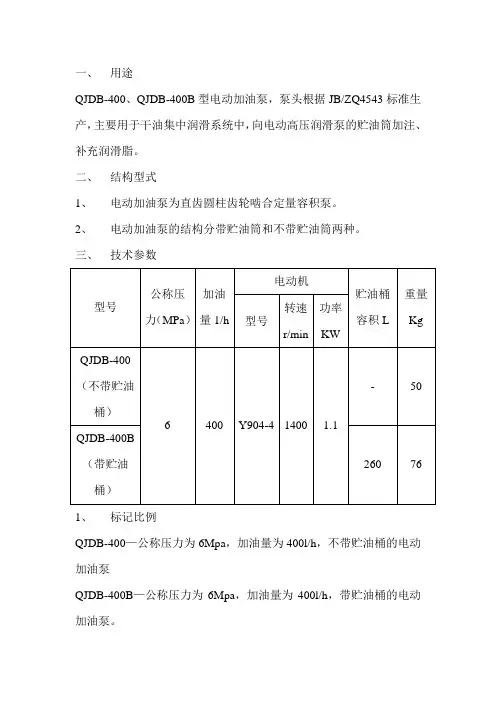

一、 用途

QJDB-400、QJDB-400B型电动加油泵，泵头根据JB/ZQ4543标准生产，主要用于干油集中润滑系统中，向电动高压润滑泵的贮油筒加注、补充润滑脂。

二、 结构型式

1、 电动加油泵为直齿圆柱齿轮啮合定量容积泵。

2、 电动加油泵的结构分带贮油筒和不带贮油筒两种。

三、 技术参数

型号 公称压力（MPa） 加油量1/h 电动机

贮油桶容积L 重量Kg 型号 转速r/min 功率KW

QJDB-400

（不带贮油桶）

6 400 Y904-4 1400 1.1 - 50

QJDB-400B

（带贮油桶） 260 76

1、 标记比例

QJDB-400—公称压力为6Mpa，加油量为400l/h，不带贮油桶的电动加油泵

QJDB-400B—公称压力为6Mpa，加油量为400l/h，带贮油桶的电动加油泵。 油泵泵头JB/ZQ4543-B6。

四、 结构及工作原理

QJDB型电动加油泵的构造

工作过程：有电动机1通过联轴器2、4及传动轴3带动齿轮轴5，使齿轮油泵完成吸压脂。

工作原理：如上图所示，装在壳体内的一对齿轮、齿轮两侧的端盖（图中未标出）和壳体组成了许多密封工作腔，当齿轮按图示方向旋转时，右侧吸油腔由于相互啮合的齿轮逐渐脱开，密封工作容积逐渐增大，形成部分真空，因此油箱中的油脂在外界大气压的作用下，经吸油口进入吸油腔，将齿间槽充满，并随着齿轮旋转，把油脂带到左侧压油腔内。在压油区一侧，由于齿轮在这里逐渐进入啮合，密封工作腔容积不断减小，油脂便被挤压出去，从出油腔输送到压力管路中去。在齿轮泵的工作过程中，只要两齿轮的旋转方向不变，其吸、排油腔的位置也就不变。

五、 使用注意事项

1、 电动加油泵输送润滑脂的针入度不低于265（25℃，150g）l/10mm。

2、 齿轮油泵吸油口处过滤网，应定期清洗，防止阻塞，损坏应及时更换。

3、 使用时，应按电动机上旋转指示牌上旋转方向接线使用，反向不出油。

Kcb-135齿轮油泵

十一五”期间，我国将进行多项重大基础设施建设，仅在铁路新线建设和电建设方面的投资就将达到2万多亿元。此外，航

空业期盼多年的大型飞机研制项目即将上马，第二条西气东输管线也有望启动。数万亿元的投资无疑也将给能源行业带来巨大的发

展机遇。石油和化工产品将更广泛地用于工业、农业、人民生活等各个领域。国民经济的方方面面都离不开石油和化工产品，石油

和化工产品在国民经济占有举足轻重的地位，行业每年在向国家贡献着全国工业企业利润总值的/4份额的同时，又成为环境保护、

公众安全的众矢之的。事实就是如此矛盾。当前我国石油和化工行业整合方兴未艾，企业贯彻落实“十一五”规划纲要、自觉调控

供给的理念明显增强，“十一五”规划纲要给我国石油和化工市场带来了发展契机。行业内企业要抓住机遇，迎接挑战，化解危机，

理性应对市场变化，努力保持市场的良好发展势头，促使中国石油和化工行业焕发新的生机活力，在平稳健康的运行过程中，实现

自身的跨越式发展。

【KCB/2CY

型齿轮油泵】产品：

【KCB/2CY型齿轮油泵】产品简介：

2CY、KCB齿轮式输油泵：

1、本泵适用于输送各种有润滑性的液体，温度不高于70℃，如需高温200℃，同本单位联系可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。

2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、笨等。

【KCB/2CY型齿轮油泵】型号意义：

【KCB/2CY型齿轮油泵】特性优点：

1．2CY、KCB齿轮式输油泵结构简单紧凑．使用和保养方便，

2．2CY、KCB齿轮式输油泵具良好的自吸性，帮每次开泵前不须灌人液体，

3．2CY、KCB齿轮式输油泵的润滑是靠输送的液体而自动达到．故日常工作时无须另加润滑液。

4．利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免的液压冲击时，能起到较号的缓冲作用。

【KCB/2CY

型齿轮油泵】工作原理：

齿轮泵加油操作方法

齿轮泵加油操作方法如下：

1. 首先，确保齿轮泵和相关设备已经停止运行，并关闭相关阀门。

2. 使用防滴漏容器准备好所需的润滑油或润滑脂。确保所选的润滑剂与设备要求的润滑要求相匹配。

3. 查看齿轮泵上的加油口和油位标记，以确定加油的位置和油位。

4. 如果油位低于标记线，使用润滑枪或容器将润滑油或润滑脂注入加油口。注入的量应根据设备的需求进行调整。

5. 缓慢注入润滑油或润滑脂，以免产生气泡或过度注入。

6. 在加油过程中，观察油位并停止注入，直到达到设备要求的油位位置。

7. 完成加油后，关闭加油口并确保添加的润滑剂不会漏出。

8. 接下来，重新启动齿轮泵和相关设备，并进行必要的操作和调试。

请注意，在进行齿轮泵加油之前，务必仔细阅读设备的操作手册，并根据实际情况调整操作步骤。操作过程中要注意安全，避免产生润滑剂的漏洞或泄漏。

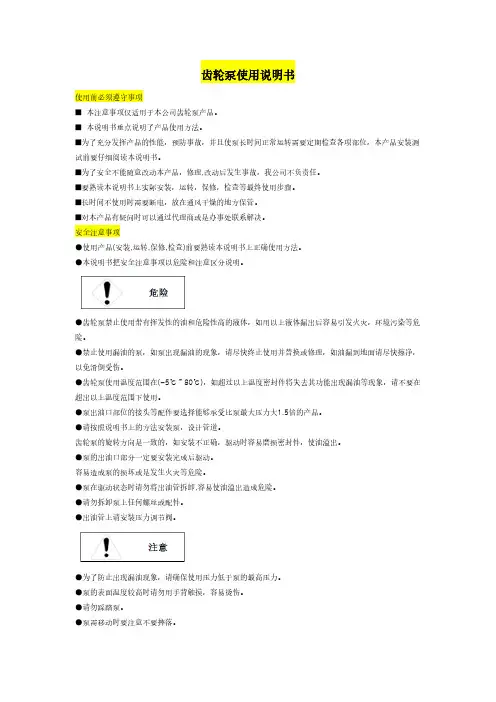

齿轮泵使用说明书

使用前必须遵守事项

■ 本注意事项仅适用于本公司齿轮泵产品。

■ 本说明书重点说明了产品使用方法。

■为了充分发挥产品的性能，预防事故，并且使泵长时间正常运转需要定期检查各项部位，本产品安装测

试前要仔细阅读本说明书。

■为了安全不能随意改动本产品，修理,改动后发生事故，我公司不负责任。

■要熟读本说明书上实际安装，运转，保修，检查等最终使用步骤。

■长时间不使用时需要断电，放在通风干燥的地方保管。

■对本产品有疑问时可以通过代理商或是办事处联系解决。

安全注意事项

●使用产品(安装,运转,保修,检查)前要熟读本说明书上正确使用方法。

●本说明书把安全注意事项以危险和注意区分说明。

●齿轮泵禁止使用带有挥发性的油和危险性高的液体，如用以上液体漏出后容易引发火灾，环境污染等危

险。

●禁止使用漏油的泵，如泵出现漏油的现象，请尽快终止使用并替换或修理，如油漏到地面请尽快擦净，

以免滑倒受伤。

●齿轮泵使用温度范围在(-5℃～80℃)，如超过以上温度密封件将失去其功能出现漏油等现象，请不要在

超出以上温度范围下使用。

●泵出油口部位的接头等配件要选择能够承受比泵最大压力大1.5倍的产品。

●请按照说明书上的方法安装泵，设计管道。

齿轮泵的旋转方向是一致的，如安装不正确，驱动时容易磨损密封件，使油溢出。

●泵的出油口部分一定要安装完成后驱动。

容易造成泵的损坏或是发生火灾等危险。

●泵在驱动状态时请勿将出油管拆卸,容易使油溢出造成危险。

●请勿拆卸泵上任何螺丝或配件。

●出油管上请安装压力调节阀。

●为了防止出现漏油现象，请确保使用压力低于泵的最高压力。

●泵的表面温度较高时请勿用手背触摸，容易烫伤。

●请勿踩踏泵。

●泵需移动时要注意不要摔落。 ●要防止泵受到外部撞击。

●泵的出油口扭矩请参照下列表格内的参数。

口径 口径 Rc1/8 Rc1/4 Rc3/8 Rc1/2 Rc3/4

TORQUE (N*m) 10 20 20 25 30
