粉体的制备方法-------机械法和化学合成法
一、粉体的定义 ：粉体是大量颗粒的集合体，即颗粒群，又称为粉末；颗粒是小尺寸物资的通称，其几何尺寸相对于所测的空间尺度而言比较小，从厘米级到纳米级不等，又称为粒子；颗粒是粉体的组成单元，是研究粉体的出发点。粉体是由诸多颗粒组成，是大量颗粒的宏观表现，其性质取决于各颗粒，并受颗粒堆积情况、颗粒之间的介质、外界作用力的影响。
二、机械法制备粉体
用机械力进行粉碎，可以将各种金属矿物、非金属矿物、煤炭等制成粉体，适用于大规模工业生产。在粉碎过程中，大块物料在机械力作用下发生破坏而开裂，经破碎成为许多小块、小颗粒，进一步经粉磨成为细粉体。
在出现破坏之前，固体受外力作用，先发生可恢复原形的弹性变形，当外力达到弹性极限时，固体县发生永久变形而进入塑性变形阶段；当塑性变形达到极限时，固体开裂，被破坏。作用在固体上的应力按作用方向可分为压应力和剪应力。观察固体破坏时的断面的形状可知，固体在压应力的作用下被压裂，或是在剪应力的作用下产生滑移，或是在两者的共同作用下开裂。
粉碎是在外力作用下使大物块料克服内聚力碎裂成若干小颗粒的加工过程，所使用的外力可以是各能量产生的机械力；粉碎是以单个颗粒的破坏为基础的，是大颗粒破坏的总和。根据所得产物的粒度不同，可将粉碎分为破碎与粉磨；破碎是使大块物料碎裂成小块物料的加工过程，粉磨是使小块物料碎裂成细粉体的加工过程。
粉碎机械：按照主要作用力的类型（压应力、剪应力）和排料粒度，可以将粉碎机械大致分为破碎机械、粉磨机械、超细粉碎机械。粉碎作用力以压应力为主、排料中以粒径大于3mm颗粒为主的称为破碎机械；粉碎作用力以压应为主、排粒中以粒径小于3mm颗粒为主的称为粉磨机械；排料中以粒径小于10微米颗粒为主的称为超细粉碎机械。
常用的破碎机械有锤式破碎机、鄂式破碎机 、圆锥破碎机、 反击式破碎机 、锤式破碎机等；粉磨机械有雷蒙磨、轮碾机、筒磨机、振动磨、高压锟式机等。超细粉碎机械有行星球磨机、搅拌磨、气流粉碎机等；下面主要讨论其中的应用比较广泛的
石墨烯粉体制备工艺
一、引言
石墨烯是一种由碳原子构成的单层二维材料，具有出色的热导和电导性能，以及优异的力学性能和化学稳定性。随着石墨烯在电子学、能源存储和传感器等领域的广泛应用，石墨烯粉体制备工艺成为研究的热点。本文将详细探讨石墨烯粉体的制备工艺。
二、常见石墨烯粉体制备方法
石墨烯粉体的制备方法多种多样，常见的方法包括化学气相沉积、机械剥离法、氧化还原法、化学合成法、水热法等。下面将分别介绍这几种方法的原理和步骤。
2.1 化学气相沉积（CVD）
化学气相沉积是一种将原料气体在高温下分解反应得到石墨烯的方法。其步骤如下：
1. 准备基底材料，通常使用金属衬底。 2. 将基底材料放置在高温炉中，控制温度在800-1000摄氏度之间。 3. 将石墨烯原料气体（如甲烷、乙烯等）导入高温炉中，并与基底材料反应生成石墨烯。 4. 等待一定时间后，关闭气体通道，取出基底材料，并进行后续处理步骤。
2.2 机械剥离法
机械剥离法是一种通过机械剥离原理制备石墨烯的方法，其步骤如下： 1. 准备石墨单晶，通常使用常见的石墨材料。 2. 使用胶带将石墨单晶上的一层石墨剥离下来。 3. 将剥离下来的石墨放置在溶剂中，如甲醇、乙醇等，使其浸泡一段时间。
4. 将浸泡过的石墨放置在特定温度和时间下进行超声处理，使其进一步剥离。 5.
重复上述步骤，直至获得所需的石墨烯粉体。
2.3 氧化还原法
氧化还原法是一种通过氧化和还原反应制备石墨烯的方法，其步骤如下： 1. 将天然石墨研磨成粉末，并与氧化剂混合。 2. 在高温条件下，使氧化剂氧化石墨，生成氧化石墨。 3. 将氧化石墨与还原剂混合，进行还原反应。 4. 反复进行氧化和还原步骤，直至获得所需的石墨烯粉体。 2.4 化学合成法
化学合成法是一种通过化学反应制备石墨烯的方法，其步骤如下： 1. 准备石墨烯前体材料，如氧化石墨烯。 2. 将石墨烯前体材料与还原剂、催化剂等混合，并在特定条件下进行反应。 3. 进行沉淀、洗涤和离心等处理，得到石墨烯粉体。
钛酸钡纳米粉体的制备方法

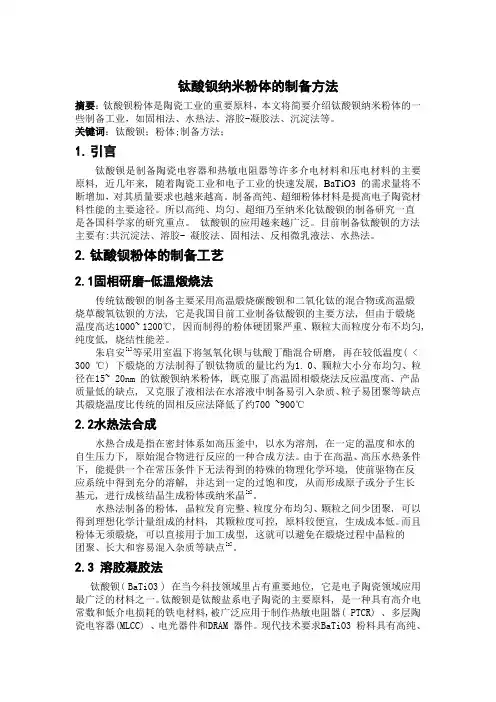

摘要：钛酸钡粉体是陶瓷工业的重要原料，本文将简要介绍钛酸钡纳米粉体的一些制备工业，如固相法、水热法、溶胶-凝胶法、沉淀法等。
关键词：钛酸钡；粉体;制备方法；
1. 引言
钛酸钡是制备陶瓷电容器和热敏电阻器等许多介电材料和压电材料的主要原料, 近几年来, 随着陶瓷工业和电子工业的快速发展, BaTiO3 的需求量将不断增加，对其质量要求也越来越高。制备高纯、超细粉体材料是提高电子陶瓷材料性能的主要途径。所以高纯、均匀、超细乃至纳米化钛酸钡的制备研究一直
是各国科学家的研究重点。 钛酸钡的应用越来越广泛。目前制备钛酸钡的方法主要有:共沉淀法、溶胶- 凝胶法、固相法、反相微乳液法、水热法。
2. 钛酸钡粉体的制备工艺
2.1固相研磨-低温煅烧法
传统钛酸钡的制备主要采用高温煅烧碳酸钡和二氧化钛的混合物或高温煅烧草酸氧钛钡的方法, 它是我国目前工业制备钛酸钡的主要方法, 但由于煅烧温度高达1000~ 1200℃, 因而制得的粉体硬团聚严重、颗粒大而粒度分布不均匀,
纯度低, 烧结性能差。
朱启安[1]等采用室温下将氢氧化钡与钛酸丁酯混合研磨, 再在较低温度( <
300 ℃) 下煅烧的方法制得了钡钛物质的量比约为1. 0、颗粒大小分布均匀、粒径在15~ 20nm 的钛酸钡纳米粉体, 既克服了高温固相煅烧法反应温度高、产品质量低的缺点, 又克服了液相法在水溶液中制备易引入杂质、粒子易团聚等缺点其煅烧温度比传统的固相反应法降低了约700 ~900℃
2.2水热法合成
水热合成是指在密封体系如高压釜中, 以水为溶剂, 在一定的温度和水的自生压力下, 原始混合物进行反应的一种合成方法。由于在高温、高压水热条件下, 能提供一个在常压条件下无法得到的特殊的物理化学环境, 使前驱物在反应系统中得到充分的溶解, 并达到一定的过饱和度, 从而形成原子或分子生长基元, 进行成核结晶生成粉体或纳米晶[2]。
钛酸钡粉体的水热合成实验报告
实验目的：
通过水热合成方法制备钛酸钡粉体，并对其形貌和结构进行表征。
实验原理：
水热合成是一种通过在高温高压水环境中进行化学反应合成材料的方法。在钛酸钡的水热合成过程中，钛源和钡源在水溶液中反应生成钛酸钡晶体。
实验步骤：
1. 将适量的钛源（如钛酸四丁酯）和钡源（如硝酸钡）溶解在适量的去离子水中，得到钛酸钡的前驱溶液。
2. 将前驱溶液转移到一个高压容器中，并封闭容器。
3. 将高压容器放入高温高压水热反应器中，设置反应温度和时间。
4. 反应结束后，将高压容器取出，冷却至室温。
5. 离心或过滤固体沉淀，用去离子水洗涤并干燥。
实验结果：
钛酸钡粉体呈白色，形貌呈不规则颗粒状。使用扫描电子显微镜（SEM）对其形貌进行观察，发现颗粒大小均匀，粒径约为1-10μm。使用X射线衍射（XRD）对其结构进行分析，得到的衍射峰与钛酸钡标准谱图相吻合，证明合成的钛酸钡为晶体结构。同时，红外光谱（IR）分析也证明了钛酸钡的合成。
实验结论： 通过水热合成方法成功制备了钛酸钡粉体，其形貌呈不规则颗粒状，结构为晶体。实验结果符合预期，证明了水热合成法制备钛酸钡的可行性。
