元器件主要分类

电子元器件分类:

主动器件和被动器件区别:

主动元件(Active component有源器件):电路元件中能够执行资料运算、处理的元件.

(包括各式各样的晶片,例如半导体元件中的电晶体、积体电路、影像管和显示器等都属于主动元件. )

被动元件（Passive component无源器件）:不影响信号基本特征,而仅令讯号通过而未加以更动的电路元件.

(最常见的有电阻、电容、电感、陶振、晶振、变压器等如果电子元器件工作时，其内部没有任何形式的电源，则这种器件叫做无源器件。从电路性质上看，无源器件有两个基本特点：（1）

自身不消耗电能，或把电能转变为不同形式的其他能量。（2） 只需输入信号，不需要外加电源就能正常工作。)

IC和芯片的区别:

IC是指集成电路全写是integrated circuit

人们利用微电子技术制成了集成电路,集成电路分为小规模、中规模、大规模、超大规模的集成电路,在几平方厘米的面积上,包含了几十个至几千万个电子管、晶体管以及其它的器件,

芯片是指基于集成电路技术制成的器件.

是指用集成电路制成的处理器.如中央处理器CPU,就是一个超大规模的集成电路.影碟机里的各种光碟的解码器也是芯片,收音机里的将无线电变成音频信号的器件也可称为芯片,掌机游戏里的卡带也有芯片,IC卡、SIM卡都有芯片.我们身边的电器几乎都有芯片,只有规模大小的区别.

常见的无源电子器件:

电子系统中的无源器件可以按照所担当的电路功能分为电路类器件、连接类器件.

1． 电路类器件

(1) 二极管(diode)

(2) 电阻器(resistor)

(3) 电阻排(resistor network)

(4) 电容器(capacitor)

(5) 电感(inductor)

(6) 变压器(transformer)

(7) 继电器(relay)

(8) 按键(key)

(9) 蜂鸣器、喇叭(speaker)

1 / 3

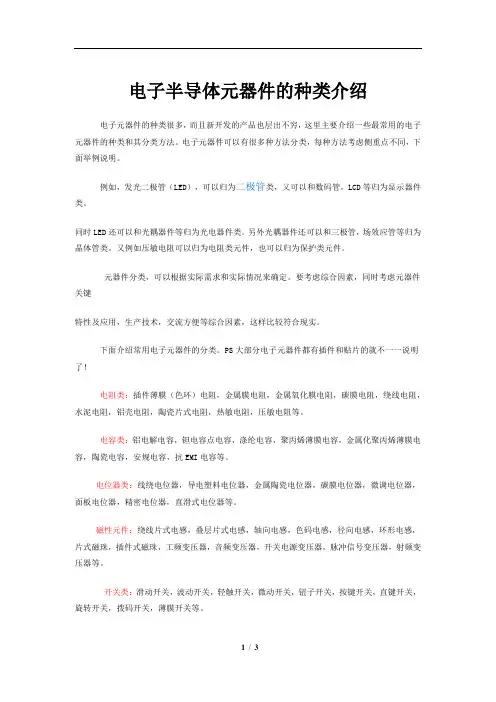

电子半导体元器件的种类介绍

电子元器件的种类很多，而且新开发的产品也层出不穷，这里主要介绍一些最常用的电子元器件的种类和其分类方法。电子元器件可以有很多种方法分类，每种方法考虑侧重点不同，下面举例说明。

例如，发光二极管（LED），可以归为二极管类，又可以和数码管，LCD等归为显示器件类。

同时LED还可以和光耦器件等归为光电器件类。另外光耦器件还可以和三极管，场效应管等归为晶体管类。又例如压敏电阻可以归为电阻类元件，也可以归为保护类元件。

元器件分类，可以根据实际需求和实际情况来确定。要考虑综合因素，同时考虑元器件关键

特性及应用，生产技术，交流方便等综合因素，这样比较符合现实。

下面介绍常用电子元器件的分类。PS大部分电子元器件都有插件和贴片的就不一一说明了！

电阻类：插件薄膜（色环）电阻，金属膜电阻，金属氧化膜电阻，碳膜电阻，绕线电阻，水泥电阻，铝壳电阻，陶瓷片式电阻，热敏电阻，压敏电阻等。

电容类：铝电解电容，钽电容点电容，涤纶电容，聚丙烯薄膜电容，金属化聚丙烯薄膜电容，陶瓷电容，安规电容，抗EMI电容等。

电位器类：线绕电位器，导电塑料电位器，金属陶瓷电位器，碳膜电位器，微调电位器，面板电位器，精密电位器，直滑式电位器等。

磁性元件：绕线片式电感，叠层片式电感，轴向电感，色码电感，径向电感，环形电感，片式磁珠，插件式磁珠，工频变压器，音频变压器，开关电源变压器，脉冲信号变压器，射频变压器等。

开关类：滑动开关，波动开关，轻触开关，微动开关，钮子开关，按键开关，直键开关，旋转开关，拨码开关，薄膜开关等。

2 / 3

继电器：直流电磁继电器，交流电磁继电器，磁保持继电器，舌簧继电器，固态继电器等。

接插件：排针排母，欧式连接器，牛角连接器，简牛连接器，IDC连接器，XH连接器，VH链接器，D-SUB连接器，水晶头水晶座，电源连接器，插头插孔，IC座，射频链接器，光缆连接器，欧式接线端子，栅栏式接线端子，插拔式接线端子，轨道式接线端子，弹簧式接线端子，耳机插座插头，圆形裸端子等。

电子元器件基本知识点总结

一、电子元器件的基本分类

电子元器件可以按照其功能和特点进行不同的分类。一般来说，电子元器件主要分为被动元器件和主动元器件两类。

1. 被动元器件

被动元器件是指不具有放大或控制功能的电子元器件，只能随着电路中电压和电流的变化而改变其自身特性。被动元器件主要包括电阻、电容、电感、电子管、光电器件、磁性元器件等。被动元器件在电路中主要用于调节电压、电流、频率等参数。

2. 主动元器件

主动元器件是指具有放大或控制功能的电子元器件，能够对电路中的信号进行放大、调制或控制。主动元器件主要包括晶体管、集成电路、光电器件、光电子器件、发光器件等。主动元器件在电路中主要用于放大信号、控制电路、调制信号等功能。

二、常见电子元器件的特性和应用

1. 电阻

电阻是指在电路中对电流的阻碍作用，其单位是欧姆（Ω）。电阻的主要作用是限制电路的电流，起到稳定电路、保护元器件的作用。电阻的种类有固定电阻和可变电阻，常见的电阻有碳膜电阻、金属膜电阻、电位器等。电阻在电子电路中广泛应用于电流限制、电压分压、信号调节等方面。

2. 电容

电容是指具有存储电荷和存储能量的元器件，其单位是法拉（F）。电容主要作用是存储电荷、稳压、滤波等。电容的种类有电解电容、陶瓷电容、多层陶瓷电容等，常见的电容有贴片电容、铝电解电容、片式电容等。电容在电子电路中广泛应用于信号耦合、滤波、稳压等方面。

3. 电感

电感是指具有产生感应电动势和存储能量的元器件，其单位是亨利（H）。电感主要作用是储能、滤波和谐振等。电感的种类有铁芯电感、无铁芯电感、射频电感等，常见的电感有铁氧体电感、高频电感等。电感在电子电路中广泛应用于滤波、谐振、储能等方面。

4. 晶体管 晶体管是一种主动元器件，其主要作用是放大、开关和调制信号。晶体管的种类有普通晶体管、场效应晶体管、双极型晶体管等，常见的晶体管有三极管、场效应晶体管等。晶体管在电子电路中广泛应用于放大信号、开关控制等方面。

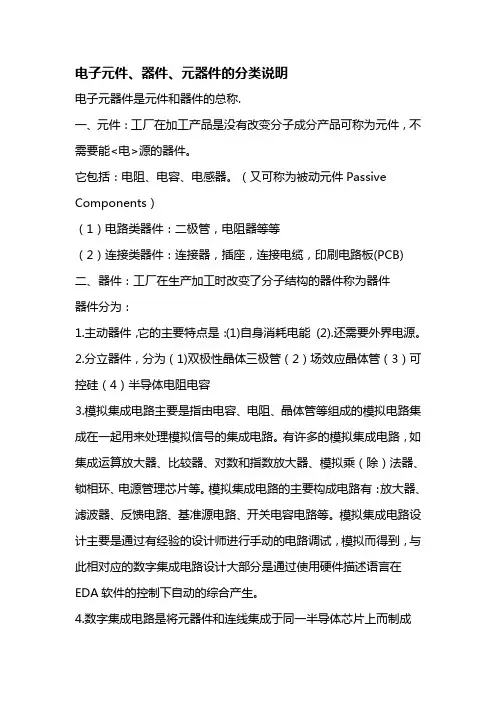

电子元件、器件、元器件的分类说明

电子元器件是元件和器件的总称.

一、元件：工厂在加工产品是没有改变分子成分产品可称为元件，不需要能源的器件。

它包括：电阻、电容、电感器。（又可称为被动元件Passive

Components）

（1）电路类器件：二极管，电阻器等等

（2）连接类器件：连接器，插座，连接电缆，印刷电路板(PCB)

二、器件：工厂在生产加工时改变了分子结构的器件称为器件

器件分为：

1.主动器件，它的主要特点是：(1)自身消耗电能 (2).还需要外界电源。

2.分立器件，分为（1)双极性晶体三极管（2）场效应晶体管（3）可控硅（4）半导体电阻电容

3.模拟集成电路主要是指由电容、电阻、晶体管等组成的模拟电路集成在一起用来处理模拟信号的集成电路。有许多的模拟集成电路，如集成运算放大器、比较器、对数和指数放大器、模拟乘（除）法器、锁相环、电源管理芯片等。模拟集成电路的主要构成电路有：放大器、滤波器、反馈电路、基准源电路、开关电容电路等。模拟集成电路设计主要是通过有经验的设计师进行手动的电路调试，模拟而得到，与此相对应的数字集成电路设计大部分是通过使用硬件描述语言在EDA软件的控制下自动的综合产生。

4.数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。根据数字集成电路中包含的门电路或元、器件数量，可将数字集成电路分为小规模集成（ＳＳＩ）电路、中规模集成ＭＳＩ电路、大规模集成（ＬＳＩ）电路、超大规模集成ＶＬＳＩ电路和特大规模集成（ＵＬＳＩ）电路。小规模集成电路包含的门电路在１０个以内，或元器件数不超过１００个；中规模集成电路包含的门电路在１０～１００个之间，或元器件数在１００～１０００个之间；大规模集成电路包含的门电路在１００个以上，或元器件数在１０～１０个之间；超大规模集成电路包含的门电路在１万个以上，或元器件数在１０～１０之间；特大规模集成电路的元器件数在１０～１０之间。它包括：基本逻辑门、触发器、寄存器、译码器、驱动器、计数器、整形电路、可编程逻辑器件、微处理器、单片机、DSP等。
