钢骨混凝土

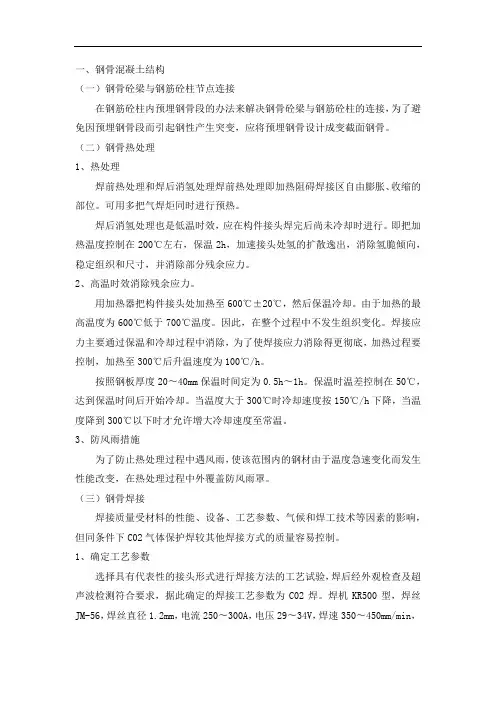

一、钢骨混凝土结构

（一）钢骨砼梁与钢筋砼柱节点连接

在钢筋砼柱内预埋钢骨段的办法来解决钢骨砼梁与钢筋砼柱的连接，为了避免因预埋钢骨段而引起钢性产生突变，应将预埋钢骨设计成变截面钢骨。

（二）钢骨热处理

1、热处理

焊前热处理和焊后消氢处理焊前热处理即加热阻碍焊接区自由膨胀、收缩的部位。可用多把气焊炬同时进行预热。

焊后消氢处理也是低温时效，应在构件接头焊完后尚未冷却时进行。即把加热温度控制在200℃左右，保温2h，加速接头处氢的扩散逸出，消除氢脆倾向，稳定组织和尺寸，并消除部分残余应力。

2、高温时效消除残余应力。

用加热器把构件接头处加热至600℃±20℃，然后保温冷却。由于加热的最高温度为600℃低于700℃温度。因此，在整个过程中不发生组织变化。焊接应力主要通过保温和冷却过程中消除，为了使焊接应力消除得更彻底，加热过程要控制，加热至300℃后升温速度为100℃/h。

按照钢板厚度20〜40mm保温时间定为0.5h〜1h。保温时温差控制在50℃，达到保温时间后开始冷却。当温度大于300℃时冷却速度按150℃/h下降，当温度降到300℃以下时才允许增大冷却速度至常温。

3、防风雨措施

为了防止热处理过程中遇风雨，使该范围内的钢材由于温度急速变化而发生性能改变，在热处理过程中外覆盖防风雨罩。

（三）钢骨焊接

焊接质量受材料的性能、设备、工艺参数、气候和焊工技术等因素的影响，但同条件下C02气体保护焊较其他焊接方式的质量容易控制。

1、确定工艺参数

选择具有代表性的接头形式进行焊接方法的工艺试验，焊后经外观检查及超声波检测符合要求，据此确定的焊接工艺参数为C02焊。焊机KR500型，焊丝JM-56，焊丝直径1.2mm，电流250〜300A，电压29〜34V，焊速350〜450mm/min，

层间温度50〜80℃，焊丝伸出长度20mm，气体流量40〜60L/min。

2、焊接程序

焊前检查→预热→将焊垫板及引弧板→测温再预热→焊接→保温或后热→检验→填定作业记录表。全过程实行工艺卡传递制，不符合要求者详细记录，且工艺卡不得流向下一道工序。

钢骨混凝土规程

钢骨混凝土是一种常用的建筑结构材料，其规范也是我们建筑行业中不可或缺的一部分。下面是钢骨混凝土规程的中文介绍：

钢骨混凝土规范（GB 50010-2010）是国家标准中的一份技术规范，在我国建筑施工行业中得到了广泛的应用。规程主要是针对钢骨混凝土结构的设计、施工、验收和检测等方面作出了详细的规定和要求。

钢骨混凝土结构的设计应当符合规范的要求，同时考虑工程的实际情况和使用年限，保证结构的安全可靠性。规程中也规定了结构构件的截面尺寸、受力性能要求、连接方式等内容，以保证结构的稳定性和抗震性能。

在钢骨混凝土施工方面，规程要求严格按照设计图纸和施工方案进行施工，重视工程质量控制和安全监管，保证工程的质量和进度。规程还明确了相应的验收和检测要求，确保工程符合国家建筑行业标准。

综上所述，钢骨混凝土规程是我国建筑施工行业中的重要技术规范之一，对于保障建筑工程的安全和质量有着重要的作用。

钢骨混凝土

钢骨混凝土文档模板范本

1. 引言

钢骨混凝土是一种常用的建造结构材料，具有较高的强度和耐久性。本文档的目的是提供钢骨混凝土的详细介绍和设计指南，以便工程师和建造师在设计和施工过程中正确使用该材料。

2. 钢骨混凝土的定义

2.1 钢骨混凝土的概念

钢骨混凝土是一种由钢筋和混凝土组成的复合材料，通过钢筋的加固能够提高混凝土的强度和韧性。

2.2 钢骨混凝土的组成

钢骨混凝土主要由混凝土和钢筋组成。混凝土是通过水泥、骨料、砂和水混合而成的浆状材料，而钢筋则用于增强混凝土的强度。

3. 钢骨混凝土的优点

3.1 强度和耐久性

钢骨混凝土结构具有较高的强度和耐久性，能够承受较大的荷载和外部力量，同时具有较长的使用寿命。3.2 稳定性和安全性

钢骨混凝土结构的梁、柱和板等构件具有良好的稳定性和抗震性能，能够保证建造物在地震等自然灾害中的安全性。

3.3 经济性和可持续性

由于钢骨混凝土结构较轻且施工方便，其建造成本相对较低。此外，钢筋和混凝土可回收再利用，有助于减少资源消耗和环境污染。

4. 钢骨混凝土的设计与构造

4.1 设计原则

在钢骨混凝土结构的设计过程中，需要考虑荷载计算、构件强度和连接方式等因素，并符合相关的设计规范和标准。

4.2 结构构件设计

钢骨混凝土结构的构件设计包括梁、柱、楼板等部份，需要确定其尺寸、截面形状和钢筋配筋等参数，以满足结构的强度和稳定性要求。

4.3 施工工艺

钢骨混凝土的施工过程包括混凝土浇筑、钢筋布置和连接等步骤。在施工过程中需要注意混凝土的均匀性、钢筋的正确布置和连接的坚固性等问题。5. 钢骨混凝土的维护与检修

为了保证钢骨混凝土结构的长期使用功能，需要进行定期的维护和检修工作。这包括表面防腐、裂缝修补和钢筋防锈等措施。

6. 本文档所涉及附件如下：

附件1：钢骨混凝土结构设计示例图纸

附件2：钢骨混凝土施工工艺流程图

附件3：钢骨混凝土维护与检修记录表

7. 本文档所涉及的法律名词及注释：

7.1 建造法律法规

钢骨混凝土结构设计与可造性

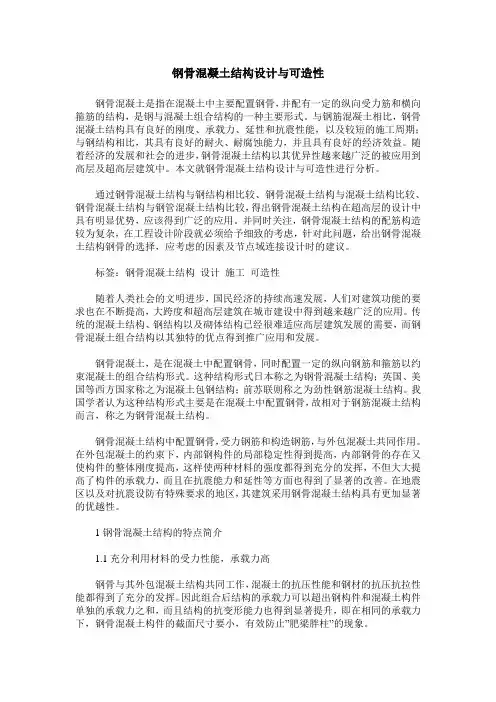

钢骨混凝土是指在混凝土中主要配置钢骨，并配有一定的纵向受力筋和横向箍筋的结构，是钢与混凝土组合结构的一种主要形式。与钢筋混凝土相比，钢骨混凝土结构具有良好的刚度、承载力、延性和抗震性能，以及较短的施工周期；与钢结构相比，其具有良好的耐火、耐腐蚀能力，并且具有良好的经济效益。随着经济的发展和社会的进步，钢骨混凝土结构以其优异性越来越广泛的被应用到高层及超高层建筑中。本文就钢骨混凝土结构设计与可造性进行分析。

通过钢骨混凝土结构与钢结构相比较、钢骨混凝土结构与混凝土结构比较、钢骨混凝土结构与钢管混凝土结构比较，得出钢骨混凝土结构在超高层的设计中具有明显优势，应该得到广泛的应用。并同时关注，钢骨混凝土结构的配筋构造较为复杂，在工程设计阶段就必须给予细致的考虑，针对此问题，给出钢骨混凝土结构钢骨的选择，应考虑的因素及节点域连接设计时的建议。

标签：钢骨混凝土结构 设计 施工 可造性

随着人类社会的文明进步，国民经济的持续高速发展，人们对建筑功能的要求也在不断提高，大跨度和超高层建筑在城市建设中得到越来越广泛的应用。传统的混凝土结构、钢结构以及砌体结构已经很难适应高层建筑发展的需要，而钢骨混凝土组合结构以其独特的优点得到推广应用和发展。

钢骨混凝土，是在混凝土中配置钢骨，同时配置一定的纵向钢筋和箍筋以约束混凝土的组合结构形式。这种结构形式日本称之为钢骨混凝土结构；英国、美国等西方国家称之为混凝土包钢结构；前苏联则称之为劲性钢筋混凝土结构。我国学者认为这种结构形式主要是在混凝土中配置钢骨，故相对于钢筋混凝土结构而言，称之为钢骨混凝土结构。

钢骨混凝土结构中配置钢骨，受力钢筋和构造钢筋，与外包混凝土共同作用。在外包混凝土的约束下，内部钢构件的局部稳定性得到提高，内部钢骨的存在又使构件的整体刚度提高，这样使两种材料的强度都得到充分的发挥，不但大大提高了构件的承载力，而且在抗震能力和延性等方面也得到了显著的改善。在地震区以及对抗震设防有特殊要求的地区，其建筑采用钢骨混凝土结构具有更加显著的优越性。
