隧道钻爆方案

当隧道围岩用风镐难以开挖时，为减少对围岩的扰动及降低振动强度，隧道Ⅲ级围岩采用预裂爆破结合光面爆破进行施工，V、IV级围岩松动控制爆破进行施工。

A. 准备作业

1）根据围岩类别构造及现有的爆破器材，并依本施工队钻爆效果的分析资料，作出某一里程段的钻爆设计。内容为炮眼（掏槽眼、临空眼、扩槽眼、掘进眼、内圈眼、周边眼、底板眼）布置深度、角度、装药量和装药结构，爆破顺序、导爆网路等。

a.爆破器材

主爆药采用爆炸性能、抗水性能、安全性能较好及环境污染小的2号岩石乳化炸药，规格为Φ32mm×250mm。

周边眼采用直径Φ25mm×250mm低爆速的光爆药卷。装药结构为间隔装药，用竹片绑扎，导爆索传爆，根据围岩情况，对间隔距离和药量进行调整。

起爆材料采用1-20段的非电毫秒雷管起爆，塑料导爆管引爆，其中火雷管作为网络起爆用。

b.钻眼深度

钻眼深度综合考虑施工进度要求、钻机的效率、爆破有效进尺等因素确定。掏槽眼比其它眼超深0.2m。

c.掏槽方式

根据洞内围岩的地质特性，Ⅱ、Ⅲ级围岩选用斜眼楔形掏槽法，Ⅳ、Ⅴ级围岩段采用浅孔微振动直眼掏槽法。

d.光面爆破的主要参数

隧道开挖采用光面爆破，以减轻爆破对周边的扰动，控制超欠挖。光面爆破的主要参数有周边眼的间距、光爆层的厚度、周边眼密集系数、周边眼的线装药密度等。光面爆破参数通过试验确定，并根据现场爆破效果不断进行调整。

e.光面爆破的技术措施

适当加密周边眼。周边眼孔距适当缩小，可控制爆破轮廓，避免超欠挖，又不致过大地增加钻眼工作量，一般取E＝（8～12）d，E为孔距，d为炮眼直径。

2）按风钻台数明确分工每台风钻的工作范围和钻眼顺序，以上两项由技术员向领工员及爆破工进行技术交底。

3）用经纬仪、水平仪定出开挖的中线、水平。用“五寸台”法画出拱部轮廓线，墙部开挖边线各点确定的周边眼的连线就是开挖轮廓线，必须淮确，画线偏差不得大于2CM。

4）根据画出的开挖轮廓线由技术员检查前一循环的超欠挖值，超欠挖超过5cm者，除在围岩面上用红油漆标明外，还应填写里程段的开挖断面检查记录，交领工员、开挖班长签认并追究超欠挖原因，注明处理意见。并根据掌子面的情况标出掏槽眼、周边眼的位置。

B．钻眼作业

1）风钻进出掌子面前电、风、水管路必须准确就绪，风钻按规定就位，接通风、水、电路。开钻时，先送水后送风。风钻开眼时，宜用1m内的短钻杆，等钻孔定位并钻进0.5m以上后再换长钻杆。

2）炮眼距离偏差：

① 掏槽眼眼口间距误差和眼底间距误差不大于5cm；

② 辅助眼眼口排距、行距误差均不得大于10cm；

③ 周边眼开眼位置在设计断面轮廓线上，允许沿轮廓线调整，其误差不得大 5cm，炮眼方向可以3%～5%的斜率外插，眼底不得超出开挖断面轮廓线10cm。

④ 内圈炮眼至周边眼的排距误差不得大于5cm，炮眼深度大于2.5m时，内圈炮眼与周边眼应采用相同的斜率外插。

⑤ 当开挖面凹凸较大时，应按照实际情况调整炮眼深度（相应调整药量），力求所有炮眼（除掏槽眼外）眼底在同一平面上。

⑥ 领工员必须随时观察每台钻进入情况。保持多眼轴线平行是关系到爆破效果的重要因素，应在已打好的眼中插炮棍作标志，掌握好钻眼方向。

⑦ 坚持顺帮打眼，风钻紧贴岩壁，最大限度地减少超欠挖。周边眼外插角不大于3～4°（每米５cm）；底板眼方向与隧道坡率方向相同。

⑧ 掏槽眼比掘进眼深20CM，为保证掏槽成功，每茬炮可按掌子面实际情况调整掏槽位置。

⑨ 钻眼作业完毕，由领工员或班长进行检查并作好记录，有不符合要求的炮眼应重新钻眼，经检查合格后方可装药爆破。

C．爆破作业 1. 装药前必须对炮眼用高压风管吹孔或用手风钻扫孔，对坍孔内石碴要用掏勺仔细清理，无法装药的应补眼。

2. 爆破工从药库领出的药卷的导爆管必须确认并保存好段数标记。根据装药作业的分工固定的炮眼和段位。

3. 向孔内装药时应细心操作，防止导爆管损坏、打结。周边眼采用的间隔装药药串，每个药卷都必须紧贴导爆索。装药作业由上而下进行防止落石打破导爆管，炮孔口应用炮泥堵塞。工作不用的机具材料撤离后按设计进行网路的连接，连接尽量远一点，连接要整齐，以便直观检查。

4. 装药作业完成后，由领工员或爆破班长全面检查装药情况及网路连接，看网路连接是否正确，每个炮眼的起爆药卷是否连好，每簇联内部是否有引爆雷管，各簇引爆雷管的起爆线是否都连到起爆点上，检查无误后方能撤离人员按排警戒起爆。

D. 出渣运输：隧道出碴采用无轨运输的出碴方式，自卸汽车运输。

1）爆破二十分钟后，经炮工、找顶工处理完现场并确认安全的前提下，通风后开始出碴。运输洞渣时，应指定行车路线，防止因交通混乱造成拥挤，影响出渣。

2）洞外的运输路线必须修筑排水系统，专人维护，行车速度不超过15km/h。洞内行车速度不超过5km/h

钻爆质量控制流程图如下图所示：

确定爆破器材品种、型号

实施原钻爆设计 轮廓尺寸检查

爆破效果检查 开挖轮廓放样

炮孔放样

钻孔及孔位检查

装药、堵塞、起爆

合

格 补钻、重钻、

调整孔距 不合格 质量控制点

进场爆破器材的

检验、试验

经纬仪、水准仪等测定中线、水平，隧道激光断面仪放样

质量控制点

掏槽眼口误差≤3cm，眼底误差≤5cm；

周边眼口误差≤3cm，眼底不超过开挖

轮廓线3～5cm/m;辅助眼孔误差≤5cm； 合

格

不合格

重新作钻爆设计 质量控制点

炮痕存留率：

硬 岩80％

中硬岩 质量控制点

严禁欠挖

拱部允许线性超挖10～15cm；

最大超挖15～25cm。

墙部允许线性超挖10cm；

隧底允许线性超挖10cm；

最大超挖25cm。

纠正不规范操作 观测、尺量 隧道激光断面仪 炮棍法

合集下载

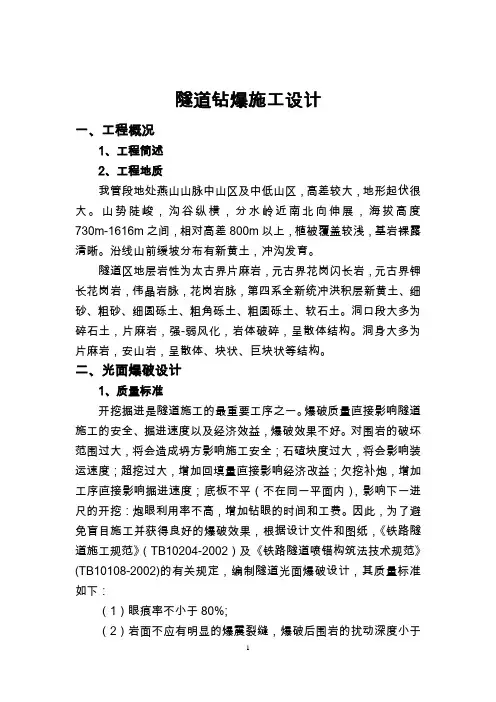

隧道施工钻爆设计
