建筑电气设备自动化系统的安装技术
摘要：建筑电气设备自动化系统是建筑体系的重要组成部分，已成为衡量建筑工程质量和保证建筑物内的各个系统高效运行的重要保障。本文主要对建筑电气设备自动化系统的安装技术进行了分析探讨。
关键词：建筑电气；自动化系；安装技术
引言
建筑设备自动化系统(BuildingAutomationSystem，简称BAS)，是一套中央监控系统。它通过对建筑物(或建筑群)内的各种电力设备、空调设备、冷热源设备、防火、防盗设备等进行集中监控，达到在确保建筑内环境舒适、充分考虑能源节约和环境保护的条件下，使建筑内的各种设备状态及利用率均达到最佳的目的。
一、建筑设备自动化系统基本内涵
建筑设备的自动化系统是由中央处理系统和分布在建筑各个部分的远程处理机所共同组成的，通过总线进行信息之间的交换，所以，建筑的监控系统由数据资料收集箱通信设备、中央设备、测量元件与控制件这四个主要部分来构成。其中中央设备主要有中央处理机、显示器、操作键盘等的外围设备与不间断电源构成。中央处理机是建筑设备自动化系统的指挥中心，它不仅接收和处理每个数据资料收集器收集的数据，还可以根据预定程序发出相应的指令，显示并打印各种各样的有用数据，并对指挥所外围的设备进行遥控。数据资料收集器是数字的控制器，其工作包括和中央站还有其他的现场控制器进行数据通信，并能进行相关的控制运算；数据资料收集器在建筑设备自动化系统中起着数据与指令传输的关键作用，它也是建筑设备自动化系统的分站。一般所用的测量元件主要有各种型号流量传感器、湿度传感器、温度传感器等等；控制器件主要由通阀和直流继电器组成，一般安装在监控设备末端，以此来为中央电脑提供各种所需的数据。
二、主要设备安装
1．远程处理机的安装
楼宇自动控制系统与各可重构处理单元RPU之间的通信是透明的，可利用同一线路不同的RPU完成同一个控制系统。建筑电气设备自动化系统大量监控的是空调机组，所以将RPU布置在机房之中或附近，把空调机组控制系统使用后剩余的输入输出接口用于连接附近的水流量计、水位信号、照明控制等。为了日后的发展，RPU的接口要留出20%～30%为宜。

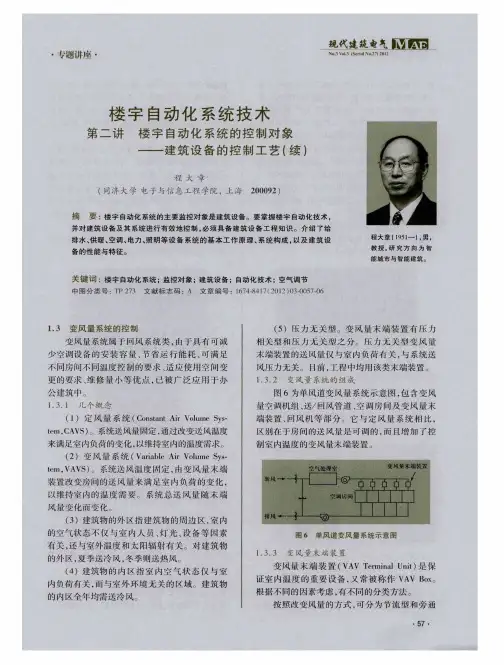

现代建筑电气 Ｎｏ ３、＇ｏ１．３｛Ｓｅｔｉａｌ Ｎｏ ２７）２ｌ】Ｉ ２ ［Ｉ］ 程大章．智能建筑楼宇自控系统［Ｍ］．北京：中国 建筑工业出版社，２００５． ［２】 ［３］ ・ ｉｌ， … ・ 龙惟定，程大章．智能化大楼的建筑设备［Ｍ］．北 京：中国建筑工业出版社。２０００． 程大章．智能建筑理论与工程实践［Ｍ］．北京：机 械工业出版社，２００９． 收 ＩＩ ：２１１ｌＩ—Ｉｌ～２９ （２０／２年第５期待续） Ｔｅｃｈｎｏｌｏｇｙ ｏｆ Ｂｕｉｌｄｉｎｇ Ａｕｔｏｍａｔｉｏｎ Ｓｙｓｔｅｍ Ｌｅｃｔｕｒｅ ２ Ｃｏｎｔｒｏｌ Ｏｂｊｅｃｔ ｏｆ Ｂｕｉｌｄｉｎｇ Ａｕｔｏｍａｔｉｏｎ Ｓｙｓｔｅｍ ＣＨＥＮＧ Ｄａｚｈａｎｇ （Ｃｏｌｌｅｇｅ ｏｆ Ｅｌｅｃｔｒｏｎｉｃ ａｎｄ ｌｎｌｂｒｍａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｔｏｎｇｊｉ Ｕｎｉｖｅｒｓｉｔｙ， Ｓｈａｎｇｈａｉ ２０００９２，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｍａｉｎ ｍｏｎｉｔｏｒｉｎｇ ｏｂｊｅｃｔ ｏｆ ｂｕｉｈｔｉｎｇ ａｕｔｏｍａｔｉ（）ｎ ｓｙｓｔｃｍ ｗａｓ ｂｕｉｌｄｉｎｇ ｃ（ｔｕｉｐｍｅｎｔｓ．Ｔ（ ［ｎａｓｌ￣ｒ ｌｈｅ ｂｕｉｌｄ— ｉｎｇ ａｕｔｏｍａｔｉｏｎ ｔｏ（：ｈｎｏｌｏｇｙ ｏｆ ｃｏｎｓｔｒｕｃｔｉｏｎ ｅｑｕｉｐｍｅｎｌ ａｎｔｉ ｅｆｆｅｃｔｉｖｅ ｃｏｎｔｒｏｌ ｏｆ ｔｈｅ ｓｙｓｔｅｍ，ｄｅｓｉｇｎｅｒｓ ｍｕｓ！ｈａｖｅ ｔｈｅ １１，ｌｉｍｉｎｇ ｅｑｕｉｐｍｅｎｔ ｅｎｇｉｎｃｅｒｉｎｇ ｋｎｏｗｌｅｄｇｅ．Ｔｈｅ ｗｏｒｋｉｎｇ ｐｒｉｎｃｉｐｌｅ，ｓｙｓｔｅｍ ｓｌｒｎｃｔｕｒｅ ａｎｄ ｔ：ｏｎｓｔｒｕ（￣ｔｉｎｎ ｃｑｌｌｉｐｍｅｎｌ【ｌＰｒｆｉ，ｎｌａｎ（・ｔ、ａｉｌ（［ （＇ｈａｒａｅｔｅｒｉｓｔｉｃｓ ｏｆ ｗａｔｅｒ，ｈｅａｔｉｎｇ，ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ，ｅｌｅｃｔｒｉｃ ｐｏｗｅｒ，ｌｉｇｈｔｉｎｇ ｅｑｕｉｐｍｅｎｔｓ ｓｙｓｔｅｍ ｗｅｒｃ ｉｎｔｒｏ（ｈｌ（－ （】． Ｋｅｙ ｗｏｒｄｓ：ｂｕｉｌｄｉｎｇ ａｕｔｏｍａｔｉｏｎ；ｍｏｎｉｔｏｒｉｎｇ ｏｂｊｅｃｔ；ｂｕｉｌｄｉｎｇ ｅｑｕｉｐｍｅｎｔ；ａｕｔｏｍａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ：ａｉｒ ｃｏｎ． ｄｉｔｉｏｎｉｎｇ －’ ‘。 ‘ ’ ‘ ‘ ‘ （‘ ： ‘ ’。 ’ ｒ ０ ’。ｒ’ ’。 ’ ’ ’ ’ ’ ’ ’ ’ ’ ‘ ’ ， ’ － ， ・ ， ，。・ ， ・ －。－． （上接第２４页） 续还有许多Ｔ作要做。本文旨在提 解决思路， 要进一步 实际Ｔ 程巾发挥作用，还需采纳各方 建议和大量实践验证。 ［１］ 中华人民共和国住房和城乡建设部．国家机关办 公建筑及大型公共建筑分项能耗数据采集技术导 ［２］ ［３］ ［４］ 则［Ｓ］．２００８． 张春枝．公共建筑空调系统能耗评价指标的探索 ［Ｊ］．制冷与空调，２００５，５（６）：４３４６． 陈锡辉，张银鸿．ＬａｂＶＩＥＷ ８．２０程序设计从入门 到精通［Ｍ］．北京：清华大学出版社，２０１１９． 李玉街，蔡小兵，郭林．中央空调系统模糊控制节能 技术应用［Ｍ］．北京：中国建筑工业出版社。２００９． 收舢ＩＩ！ｑｌ：２１１１Ｉ—Ｉｌ６—２４ Ｅｎｅｒｇｙ Ｃｏｎｓｕｍｐｔｉｏｎ Ｍｏｎｉｔｏｒｉｎｇ ａｎｄ Ａｎａｌｙｓｉｓ ｏｆ Ｃｅｎｔｒａｌ Ａｉｒ—ｃｏｎｄｉｔｉｏｎｉｎｇ Ｓｙｓｔｅｍ ＧＵＯ Ｓｈａｎｇｙｉ’，ＬＥＩ Ｘｉａｏｆｅｎｇ ，ＲＥＮ Ｑｉｎｇｃｈａｎｇ （１．Ｘｉ’ａｌｌ Ｍｕｎｉｃｉｐａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｄｅｓｉｇｎ＆Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ＣＩＪ｜，Ｉ ｔｄ．，Ｘｉ’ａｎ ７ １ ００６８，ＣＩ１ ａ； ２．Ｓｃｈｏｏｌ ｏｆ Ｉｎｆｏｒｍａｔｉｏｎ ａｎｄ Ｃｏｎｔｒｏｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｘｉ’ａｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ’Ａｒｅｈｉｔｅ（・ｔｍ’ ａｌｌｄ ｒｅ（：ｈｎｏｌｏｇｙ． Ｘｉ’ａｎ ７１００５５，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｃｏｍｂｉｎｉｎｇ ｗｉｔｈ ｔｈｅ ｂｕｌｌｄｉｌｌｇ ａｕｔｏｍａｌｉｎｎ ｌａ１）（）ｒａｔｏｒｙ（：ｃｎｔｒａｌ ａｉｒ（‘（，ｎｄｉｔｉｏｎｉｎｇ ｓｙｓｌ ｉｎ（）ｔ’ａ ｃｅｒｔａｉ『１ ｕ『】ｉｖｔ－｜－ ｉｌｖ ａｓ ａｎ ｅｘａｍｐｌｅ，ｔｈｅ ｅｎｅｒｇｙ ｅｏｍｓｕｍｐｔｉｏｎ ｍｎｎｉｔｏｒｉｎｇ ａｎｔｉ ａｎａｌｙｓｉｓ ｓｙｓｔｅｍ ｗａｓ ｓｔｒｕｃｔｕｒｅｄ． ｒｈｅ ｓｙｓｔｅｍ ｓｉｒｕ（・Ｉｎ“ ．ｅｎｅｒｇｙ ｃｏｎｓｕｍｐｔｉｏｎ ａｎｄ ａｎａｌｙｓｉｓ ｗｅｒｅ ｉｎｔｒｏｄｕｃｅｄ，ａｎｄ ｔｈｅ ｎｅｗ ｅｎｅｒｇｙ ｃｎｎｓｅｌｗｄｉｏｎ ｐｒｏｇｒａｍ ｗａｓ ｅｘｐｅｃｔｅｄ，ｗｈｉｃｈ ｃａｎ ｐｒｏｖｉｔｈ ｅｘｐｅｒｉｅｎｃｅ ｔｂｒ ｔｈｅ ｂｕｉｌｄｉｎｇ ｃｅｎｔｒａｌ ａｉｒｃｏｎｄｉｔｉｏｎｉｎｇ ｓｙｓｔｅｍ ｄｅｓｉｇｎｅｒ． Ｋｅｙ ｗｏｒｄｓ：ｃｅｎｔｒａｌ ａｉｒ－ｃｏｎｄｉｔｉｏｎｉｎｇ；ｅｎｅｒｇｙ ｃｏｎｓｕｍｐｔｉｏｎ；ｓｕｂｅｎｔｒｙ ｓｔａｔｉｓｔｉｃ；ｅｎｅｒｇｙ ａｎａｌｙｓｉｓ ．６２．
《建筑智能设备安装与维护》教学大纲
一、课程的性质、地位与任务
本课程是建筑智能化工程技术专业的专业核心课程。它是一门新的、交叉性的、多学科性的应用技术，它是近年来建筑业和信息技术产业飞速发展的综合性产物，是“建筑智能化”学科的最新发展方向。通过本课程的学习，使学生对现代智能建筑有一个全面的认识，并初步掌握智能建筑的基本设计内容和设计方法，为提高施工能力奠定基础。
本课程集中了先进的计算机技术、现代控制技术、现代通讯技术和现代显示技术；融汇了建筑中的低频、声频和高频的技术；体现了宽口径专业学生应具备的综合知识能力。
二、教学基本要求
1、了解智能建筑设备自动化的基本概念和内容、基本理论及其体系结构；
2、掌握智能建筑设备自动化系统分析、设计和运行管理的基本方法；
3、理解建筑设备自动化系统的主要硬件设备，掌握其与BAS的运行管理关系；
4、理解给排水系统的概念、系统设计要点、控制原理；
5、掌握空调系统的分类、主要功能、管理方法。
三、学时分配表
章 教学内容 教 学
时 数 教学方法
或手段 备 注
一 建筑设备自动化系统工程认知 12 讲授法、讨论
二 建筑设备自动化系统的主要硬件设备 14 讲授法、演示法
三 给排水系统的控制 14 讲授法、多媒体
四 空调系统的控制 14 讲授法、多媒体
实训一 给排水及组态设计实验 2 实操法
实训二 空调自控系统组态实验 4 实操法
实训三 中央空调系统制冷模式实验 4 实操法
总计 64
四、教学内容与学时安排
第一章 建筑设备自动化系统工程认知……12学时
本章教学目的和要求：通过本章的学习，要求学生了解智能建筑、建筑环境和建筑设备自动化系统的基础知识；掌握智能建筑和建筑设备自动化系统的定义、功能作用、架构与组成；掌握工程实施流程。
重点和难点：智能建筑的组成和功能；建筑设备自动化系统的工程实施；建筑设备自动化系统设计步骤及内容。
龙源期刊网

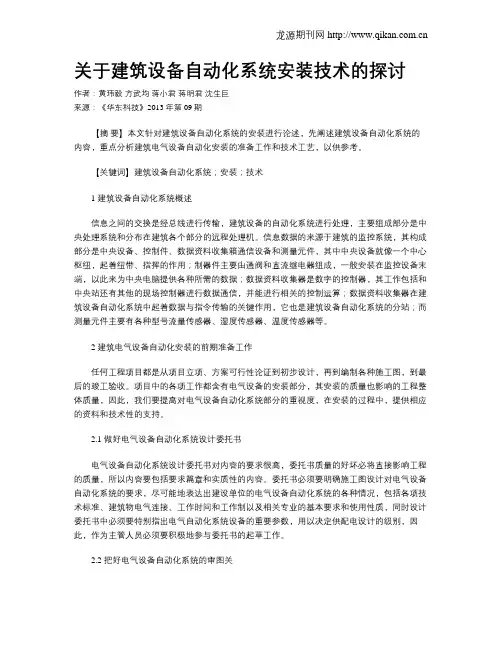

关于建筑设备自动化系统安装技术的探讨
作者：黄玮毅 方武均 蒋小君 蒋明君 沈生巨
来源：《华东科技》2013年第09期
【摘 要】本文针对建筑设备自动化系统的安装进行论述，先阐述建筑设备自动化系统的内容，重点分析建筑电气设备自动化安装的准备工作和技术工艺，以供参考。
【关键词】建筑设备自动化系统；安装；技术
1 建筑设备自动化系统概述
信息之间的交换是经总线进行传输，建筑设备的自动化系统进行处理，主要组成部分是中央处理系统和分布在建筑各个部分的远程处理机。信息数据的来源于建筑的监控系统，其构成部分是中央设备、控制件、数据资料收集箱通信设备和测量元件，其中中央设备就像一个中心枢纽，起着纽带、指挥的作用；制器件主要由通阀和直流继电器组成，一般安装在监控设备末端，以此来为中央电脑提供各种所需的数据；数据资料收集器是数字的控制器，其工作包括和中央站还有其他的现场控制器进行数据通信，并能进行相关的控制运算；数据资料收集器在建筑设备自动化系统中起着数据与指令传输的关键作用，它也是建筑设备自动化系统的分站；而测量元件主要有各种型号流量传感器、湿度传感器、温度传感器等。
2 建筑电气设备自动化安装的前期准备工作
任何工程项目都是从项目立项、方案可行性论证到初步设计，再到编制各种施工图，到最后的竣工验收。项目中的各项工作都含有电气设备的安装部分，其安装的质量也影响的工程整体质量，因此，我们要提高对电气设备自动化系统部分的重视度，在安装的过程中，提供相应的资料和技术性的支持。
2.1 做好电气设备自动化系统设计委托书
电气设备自动化系统设计委托书对内容的要求很高，委托书质量的好坏必将直接影响工程的质量，所以内容要包括要求篇章和实质性的内容。委托书必须要明确施工图设计对电气设备自动化系统的要求，尽可能地表达出建设单位的电气设备自动化系统的各种情况，包括各项技术标准、建筑物电气连接、工作时间和工作制以及相关专业的基本要求和使用性质，同时设计委托书中必须要特别指出电气自动化系统设备的重要参数，用以决定供配电设计的级别，因此，作为主管人员必须要积极地参与委托书的起草工作。
