胶粘剂基础知识

3M胶粘剂基础知识介绍

首先，3M胶粘剂的基础知识包括胶粘剂的定义、分类和组成等。胶粘剂是一种能够将两个或更多的物体牢固粘合在一起的材料。根据不同的粘结机制，胶粘剂可以分为物理固化胶粘剂和化学固化胶粘剂。物理固化胶粘剂通过物理方式固化，如水、溶剂挥发等；化学固化胶粘剂则通过化学反应固化，如有机胶、热固性胶等。3M胶粘剂常用的分类有热熔胶、双面胶、压敏胶等。

其次，了解3M胶粘剂的组成有助于理解其性能和应用。3M胶粘剂通常由粘合剂、填料和助剂组成。粘合剂是胶粘剂中起到黏合作用的主要成分，有机胶粘剂通常使用丙烯酸类、氨基树脂、聚醚等作为粘合剂；填料用于调整胶粘剂的性能，如增加胶粘剂的粘度、强度、硬度等，常用的填料有氧化铝、硅酸钙、二氧化硅等；助剂用于改善胶粘剂的加工性能和稳定性，如增稠剂、增粘剂、黏度调节剂、抗氧化剂等。

另外，3M胶粘剂具有许多优秀的性能，从而适用于各种不同的应用场景。首先，3M胶粘剂具有优异的粘结能力和抗剪切力，能够在不同材料和各种恶劣条件下实现牢固的粘结。其次，3M胶粘剂具有良好的耐温性能，能够在高温或低温环境下保持稳定的粘结性能。此外，3M胶粘剂还具有耐化学品、抗老化、防潮防水等特性，能够在各种恶劣环境下长期使用。

最后，3M胶粘剂的应用范围非常广泛。在工业领域，3M胶粘剂常用于各种机械设备的组装和修复，可以替代传统的机械连接方式，提高生产效率和产品质量。在电子领域，3M胶粘剂常用于电子组件的粘合和封装，具有良好的导电性和导热性能。在家居领域，3M胶粘剂可以用于家具、饰品、壁纸等的粘贴和装饰。在汽车领域，3M胶粘剂被广泛应用于车身修复、车窗密封、零部件的固定等。

综上所述，3M胶粘剂是一种高性能胶粘剂产品，具有优异的粘结能力和适应性。了解3M胶粘剂的基础知识有助于正确选择和使用胶粘剂，从而实现高效粘接和优质制品。

1 / 6 关于压敏胶的基础学习知识 资料整理：陈涛 压敏胶 拼音：yaminjiao 英文名称：pressure sensitive adhesive 说明： 压敏胶粘剂的简称。是一类具有对压力有敏感性的胶粘剂。主要用于制备压敏胶带类产品。 压敏胶的粘附力（即胶粘带与被粘表面加压粘贴后所表现的剥离力）必须大于粘着力（即所谓用手指轻轻接触胶粘带时显示出来的手感粘力）。 按其主要成分可分为橡胶型和树脂型两类。 除主要成分外，还要加入其他辅助成分，如增粘树脂、增塑剂、填料、粘度调整剂、硫化剂、防老剂、溶剂等配合而成。 压敏胶带 拼音：yaminjiaodai 英文名称：pressure sensitive adhesive tape 说明： 一种特殊类型的胶粘剂。将胶粘剂涂于带状基材上制成。使用时，轻轻加压使胶带与被粘物表面粘结。由压敏胶、基材、底胶、背面处理剂等构成。 2 / 6 压敏胶是压敏胶带最重要的组成部分。其作用是使胶带具有对压力敏感粘附特性。用作基材的主要地织物、塑料薄膜、纸类等。底胶是增加压敏胶与基材的粘结强度。广泛用于包装、电绝缘、医疗卫生、粘贴标签和作标记等。 聚丙烯酸酯压敏胶 丙烯酸酯型压敏胶的基体，是具有不饱和双键的单体在催化剂作用下进行自由基聚合反应制备得到的丙烯酸酯树脂。聚合时所常见采用的单体可分为以下三类： 1、粘性单体：它是碳原子数为4-12的丙烯酸烷基酯，具有粘性作用，聚合物的玻璃化温度为-20——70°C ，常用的有丙烯酸异辛酯和丙烯酸丁酯等。 2、内聚单体：这是一些玻璃化温度较高的单体，它不仅能提高胶液的内聚力，而且对耐水性、胶接强度、透明性等也明显改善。 3、改性单体：主要是一些带有反应性官能团的含有双急需的单体，如含羧基、羟基、酰胺基等的丙烯酸衍生物。它能与其它单体起交联作用，促进聚合反应，加快聚合速度，提高胶液的稳定性。下表列举了上述三种单体的种类及玻璃化温度； 丙烯酸酯型压敏胶的单体及玻璃化温度 单体类别 单体各称 玻璃化温度（°C ） 粘性单体 丙烯酸乙酯 -22 丙烯酸丁酯 -55 3 / 6 丙烯酸异辛酯 -70 内聚单体 醋酸乙烯酯 22 丙烯腈 97 丙烯酰胺 165 苯乙烯 80 甲基丙烯酸甲酯 105 丙烯酸甲酯 8 改性单体 甲基丙烯酸 228 丙烯酸 106 甲基丙烯酸羟乙酯 86 甲基丙烯酸羟丙酯 76 二胺基乙基甲基丙烯酸酯 13 由上述三类单体聚合物属热塑性树脂，由于其内聚力不够理想，人们为了进一步提高内聚力和胶接界面强度，可加入能与改性单体发生化学反应的交联剂，使它们在加热情况下产生交联反应和交联结构，从而大大改善胶液的性能。下表列举了改性单体打官能团及其发生反应的交联剂种类。 加入交联剂的压敏胶的耐候性和耐热性大幅度提高，耐油性和耐溶剂性优良，粘附力和内聚力高，透明性好，在长期应力作用下耐蠕变性能也优良。表中列举了丙烯酸酯型压敏胶的典型配方及其性能。 改性单体的官能团及交联剂种类 官能团 改性单体 交联剂 4 / 6 -COOH 丙烯酸、甲基丙烯酸、依康酸、马来酸 环氧树脂、异氰 酸酯、三聚氰胺 树脂、尿素树 脂、多价金属盐 -CONH2 丙烯酰胺、甲基丙烯酰胺 羟甲基化环氧树脂、 三聚氰胺树脂、 尿素树脂 -CH2ON N-羟甲基丙烯酰胺 环氧树脂、异氰酸 酯、醚化氨基树 脂、含有羧酸基 聚合物 -CH2OR N-丁氧基甲基丙烯酰胺 环氧树脂、醚化氨基树脂 -OH 丙烯酸羟乙酯、甲基丙烯酸羟丙酯 醚化氨基树脂、异氰酸酯 -CH-CH2\O/ 甲基丙烯酸缩水甘油酯 酸、酸酐、胺 -C2H4-N/R\R 二甲氨基乙基甲基丙烯酸酯、 环氧树脂、二异氰酸 二乙氨基乙基甲基丙烯酸酯 酯、二元醛 在生产各类压敏胶制品所用的压敏胶粘剂中，丙烯酸乳液压敏胶约占50％左右，可见，丙烯酸乳液压敏胶工业中占有十分重要的地位．这是由于它具有无毒、无三废污染和无火灾危险、成本低等优点。自1998年BOPP丙烯酸压敏包装胶带产量已达12亿㎡，生产厂家很多，集中在广东、江浙地区。 5 / 6 丙烯酸压敏胶带、双面胶带、保护胶带、美纹纸胶带、标签胶带及医用胶带等不仅在产量上，而且在粘接和涂布性能上都有较大提高，适用于各种用途的胶带产品不断涌现。尽管如此，丙烯酸压敏胶及胶带工业仍以通用型为主，品种单一，并且在粘接性能、耐水、耐热和耐湿性等方面还不能满足市场的需要，一下地特种胶带仍需要进口。如高强度双面胶带、耐高温的美纹纸胶带、阻燃胶带、魔术胶带和太阳膜及标示胶带等。 丙烯酸酯压敏胶带的分类 包装胶带 丙烯酸类 ＋ 热熔胶类 标签胶带 丙烯酸类 ＋ 热熔胶类 PVC胶带（电报绝缘胶带） 橡胶类 保护胶带 丙烯酸类 ＋ 橡胶类 双面胶带 丙烯酸类 ＋ 热熔胶类 热熔胶带 热熔胶类 美纹纸胶带 丙烯酸类 ＋ 橡胶类 医用胶带 丙烯酸类 ＋ 橡胶类 特种胶带 丙烯酸类 ＋ 橡胶类 ＋ 有机硅类 防腐胶带 橡胶类 其它胶带 丙烯酸类 ＋ 热熔胶类 ＋ 橡胶类 热熔压敏胶 热熔压敏胶是近年来发展起来的，它主要应用于个人卫生产品上，如妇女卫生巾、老人和小孩的尿布、双面胶带、商标，其组成主要是SIS和SBS弹性6 / 6 体和增粘树脂。用于服装热熔衬布的热熔胶粉，近年来随着服装制造业的发展，需用量逐年增加，1998年需用量约12000吨，不在我们统计之内，主要作用的是聚乙烯约占50%，聚酰胺约占22%，其余为聚酯和EVA热熔胶粉。

.

.

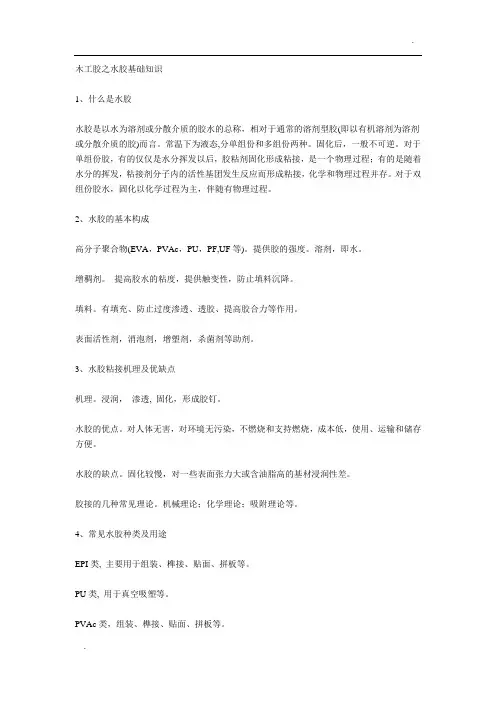

木工胶之水胶基础知识

1、什么是水胶

水胶是以水为溶剂或分散介质的胶水的总称，相对于通常的溶剂型胶(即以有机溶剂为溶剂或分散介质的胶)而言。常温下为液态,分单组份和多组份两种。固化后，一般不可逆。对于单组份胶，有的仅仅是水分挥发以后，胶粘剂固化形成粘接，是一个物理过程；有的是随着水分的挥发，粘接剂分子内的活性基团发生反应而形成粘接，化学和物理过程并存。对于双组份胶水，固化以化学过程为主，伴随有物理过程。

2、水胶的基本构成

高分子聚合物(EVA，PVAc，PU，PF,UF等)。提供胶的强度。溶剂，即水。

增稠剂。 提高胶水的粘度，提供触变性，防止填料沉降。

填料。有填充、防止过度渗透、透胶、提高胶合力等作用。

表面活性剂，消泡剂，增塑剂，杀菌剂等助剂。

3、水胶粘接机理及优缺点

机理。浸润， 渗透, 固化，形成胶钉。

水胶的优点。对人体无害，对环境无污染，不燃烧和支持燃烧，成本低，使用、运输和储存方便。

水胶的缺点。固化较慢，对一些表面张力大或含油脂高的基材浸润性差。

胶接的几种常见理论。机械理论；化学理论；吸附理论等。

4、常见水胶种类及用途

EPI类, 主要用于组装、榫接、贴面、拼板等。

PU类, 用于真空吸塑等。

PVAc类，组装、榫接、贴面、拼板等。 .

.

5、水胶的使用方法

胶枪喷涂布 胶机涂布 辊轮涂布 刮涂

6、水胶的粘度

是形容流体流动性的一个指标。

粘度随温度的上升而下降。

粘度曲线。

粘度在很大的范围内是可调的。根据具体的胶水、具体的应用，确定其指标。

胶粘剂基础知识简介

来源：中国玻璃钢综合信息网

本文主要介绍复合树脂胶粘剂的组成、性能和特点，研究胶粘剂在光学加工研磨抛光材料中的应用。

1、前言

光学加工高效生产用研磨抛光材料的超精磨片、抛光片，是用于光学零件研磨及抛光的工艺性材料。其基本组分分别以金刚石微粉或氮化硼、碳化硼微粉及氧化铈或氧化铁抛光粉为磨料，加入无机填料及其他助剂，借助胶粘剂将其粘接起来，并经冷压成型后固化处理，使其成为具有一定形状的研磨抛光材料。胶粘剂在研磨抛光过程中起粘接支撑磨料的作用。

稳定、持续的研磨抛光能力，除与光学加工铣磨以及超精磨工艺、抛光工艺的成熟和所达到的精度相关外，粘接研磨抛光材料使用的胶粘剂及用量最为重要。其用量又与胶粘剂的形态有关。借助溶剂配制成胶粘剂溶液，才有可能在研磨抛光材料中用较少量的胶粘剂，并做到使胶液均匀地分散、制作出表观质量和使用性能都好的超精磨片和抛光片。

2、胶粘剂及其形态的选择

胶粘剂的选择与用量的确定，主要依据以满足成型的加工工艺要求，并赋予研磨材料一定的强度、耐磨性、自锐性和硬度等性能进行选择。胶粘剂用量与胶粘剂的形态有关，如用固体粉末或黏稠态的胶粘剂，必须加入较多的胶才能满足成型料的配制及成型加工工艺，以制得质量较好的超精磨片和抛光片。

通过多年的经验总结，研磨材料使用的胶粘剂，用单组分环氧树脂胶或热塑性酚醛树脂较好;抛光材料使用的胶粘剂以热塑性酚醛树脂或天然的紫胶树脂，并借助适当的溶剂配制成胶粘剂溶液使用比较合适。

2.1环氧树脂胶粘剂

作为研磨抛光材料胶粘剂的环氧树脂，主要是双酚A缩水甘油醚型。为了提高磨料和填料在超精磨片及抛光片中的填充量和分散性，一般是用黏度低、流动性好的液体环氧树脂，并使用反应热小、适用周期长、毒性低的固化剂。在环氧树脂胶料中添加钛偶联剂后，能显著降低磨料和填料造成的高黏度，并进一步提高成型料中磨料和填料的填充量和分散性。但上述环氧体系仅能采用浇铸成型工艺。从研磨抛光材料的工艺性能来看，其树脂含量仍偏高，温度特性变化大、弹性高、自锐性能差，加工的抛光材料不能做到清水抛光，仅可用作高速抛光的抛光膜层材料。
