大工15秋《钢结构》在线作业1满分答案

《钢结构设计原理》在线作业一

单选题

一、单选题（共 20 道试题，共 100 分。）

1. 承受静力荷载的构件，当所用钢材具有良好的塑性时，焊接残余应力并不影响构件的（）

A. 静力强度

B. 刚度

C. 稳定承载力

D. 疲劳强度

-----------------选择：A

2. 每个受剪拉作用的摩擦型高强度螺栓所受的拉力应低于其预拉力的（）

A. 1.0倍

B. 0.5倍

C. 0.8倍

D. 0.7倍

-----------------选择：C

3. 符号L125×80×10表示

A. 等肢角钢

B. 不等肢角钢

C. 钢板

D. 槽钢

-----------------选择：B

4. 钢材的设计强度根据（）确定

A. 比例极限

B. 弹性极限

C. 屈服点

D. 极限强度

-----------------选择：C

5. 摩擦型高强度螺栓连接与承压型高强度螺栓连接的主要区别是（）

A. 摩擦面处理不同

B. 材料不同

C. 预拉力不同

D. 设计计算不同

-----------------选择：D

6. 轴心受力构件的强度计算，一般采用轴力除以净截面面积，这种计算方法对下列哪种连接方式是偏于保守的？（）

A. 摩擦型高强度螺栓连接

B. 承压型高强度螺栓连接

C. 普通螺栓连接

D. 铆钉连接

-----------------选择：A

钢结构 大工 15 春《钢结构》在线作业 2

一, 单选题

1. 组合截面梁截面设计时腹板的高厚比应（） 。

A. 小于等于 150

B. 大于等于 150

C. 小于等于 170

D. 大于等于 170 ?

正确答案： C

2. 加劲肋宜在腹板两侧成对配置，且保持（）连续。

A. 短加劲肋

B. 纵向加劲肋

C. 横向加劲肋

D. 以上均不对 ?

正确答案： C

3. 为提高轴心受压构件的整体稳定， 在杆件截面面积不变的情况下， 杆件截面的形式应使其 面积分布（） 。

A. 尽可能集中于截面的形心处

B. 尽可能远离形心

C. 任意分布，无影响

D. 尽可能集中于截面的剪切中心 ?

正确答案： B

4. 受压桁架杆件的容许长细比应取（） 。

A. 100

B. 150

C. 200

D. 250 ?

正确答案： B

5. 因为梁的受压翼缘是较均匀的承受弯曲压应力， （）可保证其局部稳定。

A. 增加翼缘厚度

B. 减小翼缘厚度

C. 增加腹板厚度

D. 减小腹板厚度 正确答案： A

, 判断题

1. 高强度螺栓分为两个等级： 8.8 级和 10.9 级，其中 10.9 表示螺栓所用材料的等级。

A. 错误

B. 正确

? 正确答案： B

2. 《钢结构设计规范》 规定： 对受拉构件和受压构件的刚度均以规定它们的容许长细比进行 控制。

A. 错误

B. 正确

?

正确答案： B

3. 对于角钢用角焊缝连接时，采用三面围焊和 L 形围焊在转角处可以不连续施焊。

A. 错误

B. 正确

?

正确答案： A

4. 轴心受压构件的稳定承载力以钢材的屈服强度为极限状态，即截面应力不超过屈服强度。

A. 错误

B. 正确

?

正确答案： A

5. 轴力构件的强度要求为控制净截面积的平均应力不超过设计强度。

A. 错误

B. 正确

?

正确答案： B

6. 格构式构件采用缀板连接时，缀板不宜采用厚度小于 10mm勺钢板。

1

大连理工大学《钢结构》大作业

学习中心：

姓 名：

学 号：

2

题目一：

试设计一双盖板的角焊缝对接接头。已知钢板截面为300mm×14mm，承受轴心力设计值N=800KN（静力荷载）。钢材Q235-B，手工焊，焊条E43型，如图（a）所示。

若改成如图（b）所示的菱形盖板，验算连接强度。

NN6NN114t

图a

NN1002020506NN114t82t1808080197

图b

解：(1)根据与母材等强的原则，取盖板尺寸为2-260×8，钢材Q235，其截面面积为：

A=2×26×0.8=41.6cm²≈30×1.4=42 cm²

确定焊缝高度：

3

max6mm(12)8(12)67ffhhtmm

maxmin1.21.289.6fhtmm

minmax1.51.5145.6fhtmm

因t=8mm<12mm，且b=260mm>200mm，为防止因仅用侧面角焊缝引起板件拱曲过大，故采用三面围焊。

正面角焊缝能承受的内力为：

N1=2×0.7 hf lw1βf ffw =2×0.7×6×260×1.22×160

=426000 N=426 kN

接头一侧需要角焊缝的计算长度为：

'''3(800426)1013940.740.76160wwffNNlmmhf

N1=2×0.7 hf lw1βf ffw =2×0.7×6×260×1.22×160

=426000 N=426 kN

盖板总长：l =2×（139+6）+10=300mm，取310mm（式中6mm系考虑三面围焊连续施焊，故可按一条焊缝仅在侧面焊缝一段减去起落弧缺陷hf）。

(2)正面角焊缝能承受的内力为（按式4.11）

word格式-可编辑-感谢下载支持

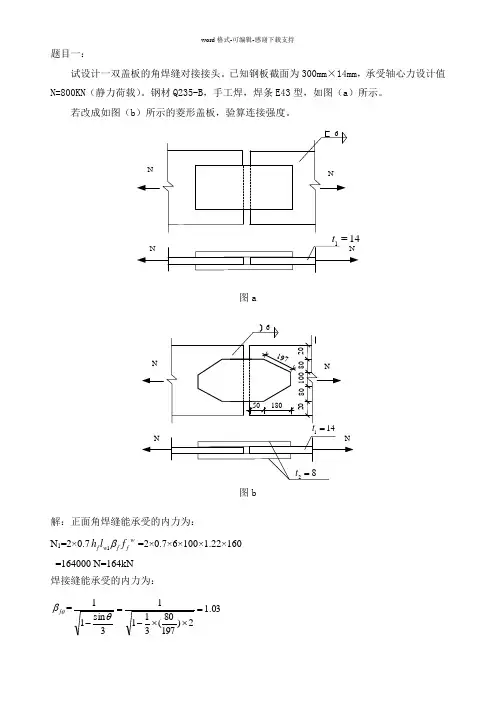

题目一：

试设计一双盖板的角焊缝对接接头。已知钢板截面为300mm×14mm，承受轴心力设计值N=800KN（静力荷载）。钢材Q235-B，手工焊，焊条E43型，如图（a）所示。

若改成如图（b）所示的菱形盖板，验算连接强度。

NN6NN114t

图a

NN1002020506NN114t82t1808080197

图b

解：正面角焊缝能承受的内力为：

N1=2×0.7wffwfflh1 =2×0.7×6×100×1.22×160

=164000 N=164kN

焊接缝能承受的内力为：

f=03.12)19780(31113sin11 word格式-可编辑-感谢下载支持

N2=2×2×0.7wffwfflh2=2×2×0.7×6×197×1.03×160

=545000 N=545kN

侧面角焊缝能承受的内力为：

N3=2×2×0.7wffwfflh3=2×2×0.7×6×（50-6）×160

=118000 N=118kN

接头一侧能承受的内力为：

∑N= N1 ＋N2＋N3=164+545+118=827kN

827kN＞N=800kN（满足）

改用菱形后盖板长度有所增加，但焊缝受力情况有较大改善。

题目二：

如下图所示的两端简支的焊接组合截面H型钢梁，受静力荷载作用，200PkN，钢材为Q235B级钢2215/fNmm，2125/vfNmm，试验算跨中荷载P作用位置的强度是否能够满足要求？

yxxy20015350820015PP100020001000120120120120

解：（1）计算截面特性

xI=423333.22853)75.05.17(5.120212/5.120212/358.0cm

（2）P作用处梁所受的荷载值：

弯矩：mmkNM51021000200
