基于RS485总线照明电路系统设计

工厂智能照明控制系统解决方案

1工厂智能照明控制系统一、系统概述工厂的照明控制关系到生产成本、生产效益。优秀的照明系统不仅可以提供照明控制，而且还可以最大限度的降低用电成本。工厂是用电的大户，节能要着眼细节，照明控制是有效而可行的办法。采用传统照明控制的厂房，基本停留在使用节能灯或无极灯的节能手段。往往会存在各种问题，例如照度范围不足、灯具不能根据环境而自动判断是否需要开启/关闭照明。旧有的智能照明系统也存在控制范围小，可选模式固化，可控灯具类型不多、第三方设备兼容性低，系统出现死机会直接影响照明正常使用等问题。这样不但不能体现到节能带来的好处，反而会加大维护成本，并且违背了客户的对照明的需要，影响了生产的效率！采用广州翊创PPS智能照明控制系统，能实现按时控制、多情景模式控制、照度控制、远程登录控制、多类型第三方设备同时联控，根据环境实时情况而智能判断是否需要开启/关闭照明、使用何种照明方式等优点、组合联控，实际后台操作只需通过广州翊创PPS智能照明控制系统来自动完成，客户无需学习任何控制类技术，通过系统面板、触摸屏、电脑即可轻松控制。二、系统的功能和优点2.1实现照明控制智能化采用PPS智能照明控制系统后，可使照明系统工作在全自动状态，系统将按预先设置切换若干基本工作状态，根据预先设定的时间自动地在各种工作状态之间转换。此外，还可用手动控制面板，根据一天中的不同时间，不同用途精心地进行灯光的场景预设置，使用时只需调用预先设置好的最佳灯光场景，使人产生新颖的视觉效果。随意改变各区域的光照度。2.2可观的节能效果工厂除了给人员提供舒适的环境外，节约能源和降低运行费用是业主们关心的又一个重要问题。由于PPS智能照明控制系统能够通过合理的管理，根据不同日期、不同时间按照各个功能区域的运行情况预先进行光照度的设置，不需要照明的时候，保证将灯关掉；在大多工厂智能照明控制系统解决方案

2数情况下很多区域其实不需要把灯全部打开或开到最亮，PPS智能照明控制系统能用最经济的能耗提供最舒适的照明；系统能保证只有当必需的时候才把灯点亮，或达到所要求的亮度，从而大大降低了办公楼的能耗。2.3延长灯具寿命灯具损坏的致命原因是电压过高。灯具的工作电压越高，其寿命则成倍降低。反之，灯具工作电压降低则寿命成倍增长。因此，适当降低灯具工作电压是延长灯具寿命的有效途径。PPS智能照明控制系统能成功地抑制电网的冲击电压和浪涌电压，使灯具不会因上述原因而过早损坏。还可通过系统人为地确定电压限制，提高灯具寿命。智能照明控制系统采用了软启动和软关断技术，避免了灯丝的热冲击，使灯具寿命进一步得到延长。PPS智能照明控制系统能成功地延长灯具寿命2-4倍。不仅节省大量灯具，而且大大减少更换灯具的工作量，有效地降低了照明系统的运行费用。2.4可与其他系统联动控制PPS智能照明控制系统由RS485总线进行通信控制，并由TCP/IP通信协议进行整体集联，与其他系统联动控制（空调系统、窗帘系统、AV系统等）。2.5综合控制PPS智能照明系统可通过中央机房的智能照明监控服务器对整个系统进行监控。例如，了解当前各个照明回路的工作状态；设置、修改场景；当有紧急情况时控制整个系统及发出故障报告。可通过网关接口及串行接口与大楼的保安系统或消防系统等控制系统相连接，当发生紧急情况后可强制打开所有回路。2.6提高管理水平，减少维护费用智能照明控制系统，将普通照明人为的开与关转换成了智能化管理，不仅使工厂的管理者能将其高素质的管理意识运用于照明控制系统中去，而且同时将大大减少工厂的运行维护费用，并带来极大的投资回报。三、系统各区域功能介绍3.1车间工厂智能照明控制系统解决方案

剧场照明设计是否成功，是以舞台灯光的处理是否得当为标志。舞台灯光不仅要照亮演员，让观众看清面部表情、神态和动作，更重要的是充分运用照明技术，调动灯光操作等手段来强化艺术效果，使观众有身临其境之感。舞台灯光的安装部位、功能及灯具配置舞台灯光按其使用功能主要分为两种：可调光的调光回路;不可调光的直放回路。

舞台照明方式

a.一般照明：指顶光和伸出式舞台作为部分顶光的吊点灯环，以及葡萄架上、天桥上的照明。

b.重点照明：指面光、耳光、柱光、侧光、脚光、流动光和伸出式舞台的低角度面光、内(外)侧光、转台流动光以及乐池内设置的供接乐谱灯的低压插座。

c.装饰照明：指天排光、地排光和舞台上使用的激光效果器、追光、流动音乐喷泉以及各式电脑灯。

舞台灯光控制系统结构模块

1.人机界面模块

人机界面模块的功能主要是接收控制人员的控制指令，一般可以用简单的工控面板实现。该模块接收到指令以后不作指令的翻译，直接通过RS485总线传输按键信息到主控机模块。

2.主控机模块

主控机是整个布光控制系统的核心部分，负责上层控制界面和底层硬件控制模块的联系。主控机在收到控制模块发来的按键信息后经过翻译，形成二进制的控制的指令;然后主控机依据收的指令和相关的控制模块地址组成一帧完整的数据，并通过RS485总线传输到下行总线上，各底层控制模块再按地址匹配获取属于自己的数据。

3.底层控制模块

底层控制模块是直接控制舞台灯光动作的硬件设备。由于舞台灯光的数目一般比较多，因此控制模块的数量一般也在10～20之间，所有的控制模块都挂靠在同一总线上，相互之间独立编程。当主控机向总线上发送数据时，所有控制模块都接收到数据信息，并根据帧结构所包含的地址信息解析出属于自己的指令并执行之。

三大模块相互间利用RS485总线通讯，以固定的波特率传输数据。舞台灯光控制系统控制模块其主要的功能有2方面：一是和主控机的通讯，接收来自上层的指令。二是根据指令控制硬件电路实现对灯光动作的控制。下面分别就这两个模块进行介绍。

珠海中成电器有限公司

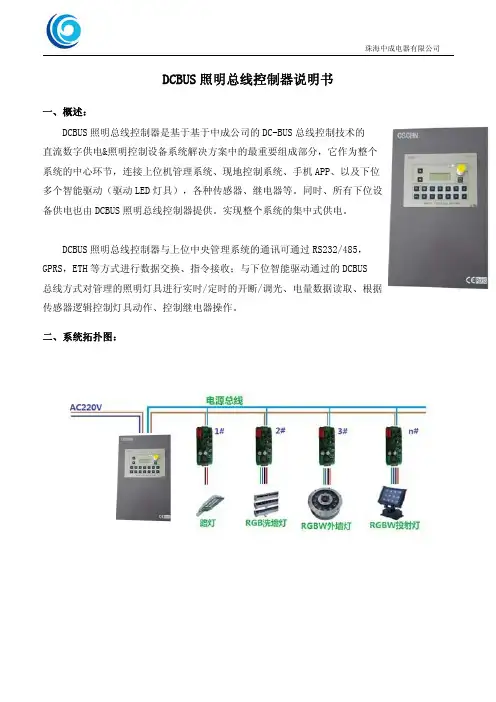

DCBUS照明总线控制器说明书

一、概述：

DCBUS照明总线控制器是基于基于中成公司的DC-BUS总线控制技术的

直流数字供电&照明控制设备系统解决方案中的最重要组成部分，它作为整个

系统的中心环节，连接上位机管理系统、现地控制系统、手机APP、以及下位

多个智能驱动（驱动LED灯具），各种传感器、继电器等。同时、所有下位设

备供电也由DCBUS照明总线控制器提供。实现整个系统的集中式供电。

DCBUS照明总线控制器与上位中央管理系统的通讯可通过RS232/485，

GPRS，ETH等方式进行数据交换、指令接收；与下位智能驱动通过的DCBUS

总线方式对管理的照明灯具进行实时/定时的开断/调光、电量数据读取、根据

传感器逻辑控制灯具动作、控制继电器操作。二、系统拓扑图：珠海中成电器有限公司

三、功能特点：

zDCBUS总线连接，供电通讯复用同一对电路，不需要通讯电缆、安装简单；

z低压直流集中供电照明方案、4-36VDC自适应、安全性高；

z调光精准RGB调色细腻；

z支持DCBUS、DALI、RS485总线

z支持WIFI、ZIGBEE、ETH、GPRS/CDMA通信

z操作简便界面友善；

z基于Android/IphoneOS平台的APP控制软件；

z支持MODBUS通讯协议，接口开放；透明传输上位的组帧数据；

z多种场景控制模式

z单机运行模式、组网运行模式

z具有校时功能，可调整时间误差，保证系统时钟同步；

z工业级芯片、原件，质量可靠、适于工业环境使用；

zGPRS/CDMA采用模块设计，方便拔插；

z具有优良的电磁兼容特性，符合IEEC61000-4-4Level4标准

四、技术指标及技术参数

技术指标z输出计总功率：300W/500W/700W/1000W

z独立火线继电器输出：3路220VAC/6A继电器控制

zDCBUS方式通讯波特率1200-115200BPS自适应

z停电后系统数据保持时间不少于10年珠海中成电器有限公司z时钟误差不大于30s/年

dali电路工作原理讲解

DALI电路，全称数字可寻址照明接口电路，是一种专用的照明控制协议。其工作原理基于微处理器和数字通信技术。微处理器是DALI电源的核心部件，负责接收主控制器的指令，并根据指令控制LED灯具的亮度、色温等。

具体来说，DALI电源的DALI总线接口负责与DALI总线进行物理层通信，通常采用RS485差分传输方式，以提供较高的抗干扰能力和较长的传输距离。当Dali电源接收到DALI总线上的控制命令后，会进行解析并执行相应的操作。这些命令可能包括调光、开关、场景调用等功能。然后，Dali电源会根据命令调整输出电压和电流，以满足DALI设备的需求。

此外，电气规范DALI定义了物理低电平或有效状态的相关规定。例如，接口电压小于9.5V时为低电平或DALI工作状态，而当接口电压介于9.5V和22.5V之间（最常见的是16V）时则为高电平或DALI空闲状态。最大系统电流被限制为250mA，限流电路的响应时间小于10μs。
