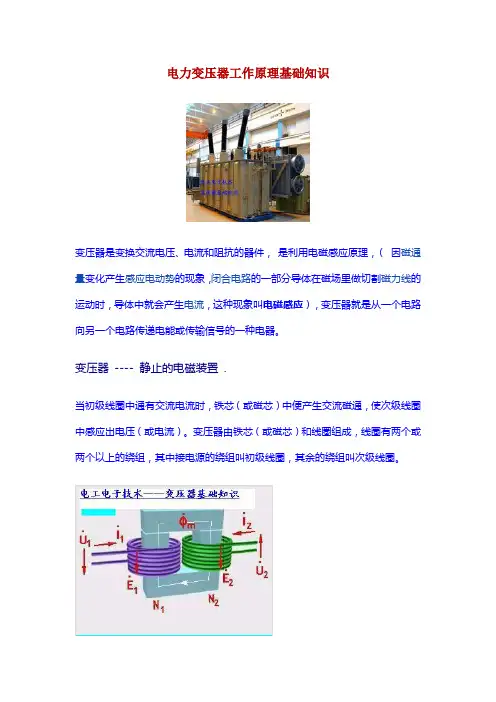

电力变压器基础知识介绍

电力变压器工作原理基础知识

变压器是变换交流电压、电流和阻抗的器件， 是利用电磁感应原理，（ 因磁通量变化产生感应电动势的现象，闭合电路的一部分导体在磁场里做切割磁力线的运动时，导体中就会产生电流，这种现象叫电磁感应），变压器就是从一个电路向另一个电路传递电能或传输信号的一种电器。

变压器 ---- 静止的电磁装置 .

当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

二次绕组的磁通量的相量为 φm ,该磁通量称为主磁通

与电源相连的线圈，接收交流电能，称为一次绕组。

与负载相连的线圈，送出交流电能，称为二次绕组 一次绕组的 二次绕组的

电压相量 U1 电压相量 U2

电流相量 I1 电流相量 I2

电动势相量 E1 电动势相量 E2

匝数 N1 匝数 N2

2.理想变压器就是不计其他损耗的假设,实际中的变压器有百分之几的损耗.

若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化则U1

/U2=E1/E2=N1/N2

不计铁心损失，根据能量守恒原理可得：U1I1=U2I2

由此得出一次、二次绕组电压和电流有效值的关系：U1/U2=I2/I1

令 K=N1/N2，称为匝比（亦称电压比）：则U1/U2=K I1/I2=1/K

一、分类

按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。

按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。

变压器基础知识

1、什么叫变压器?

在交流电路中，将电压升高或降低的设备叫变压器，变压器能把任一数值的电压转变

成频率相同的我们所需的电压值，以满足电能的输送，分配和使用要求。

例如发电厂发出来的电，电压等级较低，必须把电压升高才能输送到较远的用电区，

用电区又必须通过降压变成适用的电压等级，供给动力设备及日常用电设备使用。

2、变压器是怎样变换电压的?

变压器是根据电磁感应制成的。它由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯

上的两组线圈构成，铁芯与线圈间彼此相互绝缘，没有任何电的联系。

将变压器和电源一侧连接的线圈叫初级线圈(或叫原边)，把变压器和用电设备连接的

线圈叫作次级线圈(或副边)。当将变压器的初级线圈接到交流电源上时，铁芯中就会

产生变化的磁力线。

由于次级线圈绕在同一铁芯上，磁力线切割次级线圈，次级线圈上必然产生感应电动

势，使线圈两端出现电压。因磁力线是交变的，所以次级线圈的电压也是交变的。而

且频率与电源频率完全相同。

经理论证实，变压器初级线圈与次级线圈电压比和初级线圈与次级线圈的匝数比值有

关，可用下式表示：初级线圈电压/次级线圈电压=初级线圈匝数/次级线圈匝数 说明

匝数越多，电压就越高。因此可以看出，次级线圈比初级线圈少，就是降压变压器。

相反则为升压变压器。

3、变压器设计有哪些类型?

按相数分有单相和三相变压器

按用途分有电力变压器，专用电源变压器，调压变压器，测量变压器(电压互感器、电

流互感器)，小型电源变压器(用于小功率设备)，安全变压器.

按结构分有芯式和壳式两种。线圈有双绕组和多绕组，自耦变压器。

按冷却方式分有油浸式和空气冷却式。

4、变压器部件是由哪些部分组成的?

变压器部件主要是由铁芯、线圈组成，此外还有油箱、油枕、绝缘套管及分接开头

等。

5、变压器油有什么用处?

变压器油的作用是：

(1)、绝缘作用

(2)、散热作用

(3)、消灭电弧作用

6、什么是自耦变压器?

自耦变压器只有一组线圈，次级线圈是从初级线圈抽头出来的，它的电能传递，除了

变压器基础知识

1．什么叫变压器？

变压器是一种用于交流电能转换的电气设备。它可以把一种交流电压、交流电流的电能转换成相同频率的另一种交流电压、交流电流的电能。

2．变压器在电力系统中的主要作用是什么？

变压器在电力系统中的主要作用是变换电压，以利于电能的传输。电压经升压变压器升压后，可以减少线路损耗，提高送电经济性，达到远距离送电的目的；电压经降压变压器降压后，获得各级用电设备的所需电压，以满足用户使用的需要。

3．简述变压器的基本原理

变压器几乎在所有的输变电系统中都要用到，变压器虽种类较多，但其工作原理相同，根据不同的使用场合（不同的用途），变压器的绕制工艺会有不同的要求。变压器的功能主要有：电压变换、阻抗变换、隔离及稳压（磁饱和变压器）等。变压器常用的铁心形状一般有E形和C形。

图1-1是变压器的基本工作原理，当一个正弦交流电压U1 加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通φ1,沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势U2，同时φ1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1的方向相反而幅度相近，从而限制了I1的大小。为了保持磁通φ1的存在就需要有一定的电能消耗,并且变压器本身也有一定的损耗,尽管此时次级线圈没接负载,而初级线圈中仍有一定的电流,这个电流我们称为“空载电流”.

图1-1 变压器的基本工作原理图

如果变压器次级接上负载,次级线圈就产生电流I2,并因此而产生磁通φ2,

φ2的方向与φ1相反,起了互相抵消的作用,使铁心中总的磁通量有所减少,从而使初级自感电势E1减少,其结果使I1增大,可见初级电流与次级负载有密切关系.当次级负载电流加大时, I1增加,并且φ1增加部分正好补充了被所抵消的那部分磁通,以保持铁心里总磁通量不变.如果考虑变压器的损耗,可以认为一个理想的变压器,次级负载消耗的电功率也就是初级人电源取得的电功率.变压器能根据需要通过改变次级线圈的圈数而改变次级电压,但是不能改变允许负载消耗的功率.

高二物理变压器知识点

变压器是一种重要的电力设备，它在电力传输和分配中起着至关重要的作用。了解和掌握变压器的知识点对于高中物理学习者来说至关重要。本文将介绍高二物理中与变压器相关的知识点。

一、变压器的原理

变压器是基于电磁感应定律和法拉第电磁感应定律的原理工作的。根据电磁感应定律，当一根导线中的磁通量发生变化时，导线两端会产生感应电动势。而根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化率成正比。

二、变压器的构造

变压器主要由铁心、一组主线圈和一组副线圈组成。铁心用于改变磁场的通路，主线圈通常被称为一次线圈，负责输入电流，而副线圈通常被称为二次线圈，负责输出电流。主线圈和副线圈通过铁心彼此紧密相连，并通过电磁感应传递能量。

三、变压器的工作原理

当主线圈通电时，产生的磁场会穿过铁心，然后感应到副线圈上，从而在副线圈中产生感应电动势。根据电磁感应定律，感应电动势的大小与主线圈和副线圈的匝数之比成正比。而由于能量守恒定律的存在，输出电压和输入电压的比值等于副线圈和主线圈的匝数比，即输出电压与输入电压的比等于副线圈和主线圈的匝数比。

四、变压器的类型

变压器可分为两种类型：升压变压器和降压变压器。当副线圈匝数大于主线圈匝数时，输出电压大于输入电压，为升压变压器。反之，当副线圈匝数小于主线圈匝数时，输出电压小于输入电压，为降压变压器。

五、变压器的效率

变压器的效率定义为输出功率与输入功率之比。由于变压器中没有机械运动，因此几乎没有能量损失。在理想情况下，变压器的效率可以接近100%。然而，在实际应用中，变压器通常存在一定的能量损耗，如铁损耗和铜损耗等，因此实际效率会略低于100%。

六、变压器的应用 变压器广泛应用于电力系统中，用于电力传输和分配。在电力传输中，变压器用于将发电厂产生的高电压电能提升到更高的电压，以减少输电线路中的能量损耗。而在家庭、工厂和办公场所，变压器用于将高压电能降压为适合使用的低压电能。
