全站仪的使用及基本功能

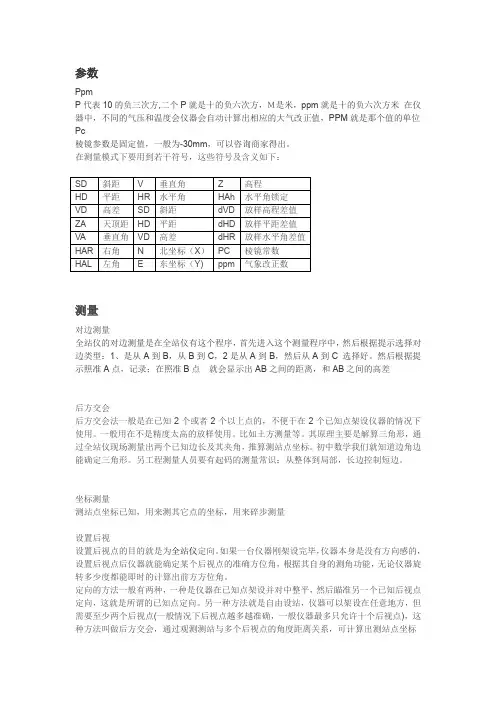

参数

Ppm

P代表10的负三次方,二个P就是十的负六次方，Ｍ是米，ppm就是十的负六次方米 在仪器中，不同的气压和温度会仪器会自动计算出相应的大气改正值，PPM就是那个值的单位

Pc

棱镜参数是固定值，一般为-30mm，可以咨询商家得出。

在测量模式下要用到若干符号，这些符号及含义如下：

SD 斜距 V 垂直角 Z 高程

HD 平距 HR 水平角 HAh 水平角锁定

VD 高差 SD 斜距 dVD 放样高程差值

ZA 天顶距 HD 平距 dHD 放样平距差值

VA 垂直角 VD 高差 dHR 放样水平角差值

HAR 右角 N 北坐标（X） PC 棱镜常数

HAL 左角 E 东坐标（Y) ppm 气象改正数

测量

对边测量

全站仪的对边测量是在全站仪有这个程序，首先进入这个测量程序中，然后根据提示选择对边类型：1、是从A到B，从B到C，2是从A到B，然后从A到C 选择好。然后根据提示照准A点，记录；在照准B点 就会显示出AB之间的距离，和AB之间的高差

后方交会

后方交会法一般是在已知2个或者2个以上点的，不便于在2个已知点架设仪器的情况下使用。一般用在不是精度太高的放样使用。比如土方测量等。其原理主要是解算三角形，通过全站仪现场测量出两个已知边长及其夹角，推算测站点坐标。初中数学我们就知道边角边能确定三角形。另工程测量人员要有起码的测量常识：从整体到局部，长边控制短边。

坐标测量

测站点坐标已知，用来测其它点的坐标，用来碎步测量

设置后视

设置后视点的目的就是为全站仪定向。如果一台仪器刚架设完毕，仪器本身是没有方向感的，设置后视点后仪器就能确定某个后视点的准确方位角，根据其自身的测角功能，无论仪器旋转多少度都能即时的计算出前方方位角。

定向的方法一般有两种，一种是仪器在已知点架设并对中整平，然后瞄准另一个已知后视点定向，这就是所谓的已知点定向。另一种方法就是自由设站，仪器可以架设在任意地方，但需要至少两个后视点(一般情况下后视点越多越准确，一般仪器最多只允许十个后视点)，这种方法叫做后方交会，通过观测测站与多个后视点的角度距离关系，可计算出测站点坐标

全站仪使用说明书

概述

全站仪是一种精密的测量仪器，广泛应用于土建工程、道路工程、桥梁工程等领域。本说明书详细介绍了全站仪的基本功能、操作方法和注意事项，旨在帮助用户快速上手使用全站仪进行测量工作。

一、产品概述

1.1 产品特点

全站仪是一种集成了测角、测距和测高等功能的仪器。其特点包括:

- 高精度测量：全站仪可以进行角度、距离和高程的高精度测量，满足工程测量的需要。

- 自动化功能：全站仪具备自动测量和数据处理功能，简化了测量流程。

- 远程通信：全站仪支持蓝牙和Wi-Fi等无线通信方式，方便与计算机或移动设备进行数据传输。 1.2 产品组成

一般情况下，全站仪由以下几个部分组成：

- 仪器本体：包含观测望远镜、显示屏、键盘等组件，用于进行测量和操作。

- 支架：用于固定全站仪，保持仪器的稳定。

- 测杖：用于测量目标物的高程和距离，一般由可伸缩的测杆和测杆支持装置组成。

二、操作指南

2.1 准备工作

在使用全站仪进行测量之前，应做好以下准备工作：

- 确保全站仪已经连接好电源，电池电量充足。

- 选择适当的支架和测杆，正确安装全站仪。

- 检查并确认全站仪在使用前没有损坏。

2.2 仪器开机与关闭 按下仪器上的电源按钮，全站仪即可开机。在使用完毕后，按住电源按钮直到仪器完全关闭。

2.3 基本操作流程

2.3.1 设置基准点

在进行测量之前，需要设置一个基准点。具体操作如下：

1. 使用全站仪观测望远镜找到一个标志物，并将其视为基准点。

2. 在仪器上进入设置模式，选择基准设置，按照提示进行操作。

2.3.2 测量角度

在设置好基准点后，即可进行角度的测量。具体操作如下：

1. 使用观测望远镜对准目标，并记录当前角度。

2. 在仪器上进入角度测量模式，按下测量按钮完成测量。

2.3.3 测量距离

在测量角度完成后，可以开始测量距离。具体操作如下：

1. 使用观测望远镜对准目标，确认测量参考点。

全站仪基本常识及使用说明

全站仪概述

随着现代科学技术的发展和计算机的广泛应用，一种集测距仪、测角仪和微处理器于一体的新型测量仪器应运而生。这种能够自动测量和计算，并通过电子笔记本或直接实现自动记录、存储和输出的测量仪器称为全站仪电子测速仪，简称全站仪。全站仪电子转速表是数字测图中常用的数据采集设备。全站仪分为两种类型：分离式和整体式。拆分全站仪的准直器头未与电子经纬仪集成。工作时，准直器头应安装在电子经纬仪上，工作后应单独卸载和包装；整体式全站仪是分裂式全站仪的进一步发展。电子经纬仪的准直器和望远镜组合成一个整体，使用更方便。对于基本性能相同的各类全站仪，其外部视觉组件基本相同。全站仪主要由五个系统组成：控制系统、测角系统、测距系统、记录系统和通信系统。全站仪组成及系统间关系见图8.5。

图8.5全站仪组成及各系统间关系示意图

控制系统是全站仪的核心，主要由微处理器、键盘、显示器、存储卡等组成

制动和微动旋钮、控制模块和通讯接口等软硬件组成。根据要求，通过键盘（面板）可以进行各种控制操作。如：参数预置，选择显示和记录模式，进行存贮卡格式化，建立或选择工作文件，数据输入输出，确定测量模式等。

全站仪测角系统与传统光学经纬仪测角系统相比，主要有两个不同之处：

（1）传统的光学度盘被绝对编码度盘或光电增量编码器所代替，用电子细分系统代替了传统的光学测微器；

（2） 从传统的观察者解释和手动记录观察值，到观察者的直接读取和自动记录。

全站仪的测距系统与一般测距仪基本一致，只是体积更小，通常采用半导体砷化镓发光二极管作为光源。不同厂家生产的不同类型及系列的全站仪，其最大测程和距离测量误差均有较大变化。

全站仪的记录系统也称为电子数据记录仪。它是一种硬件设备，带有存储测量数据的特定软件。有许多类型的数据记录器，但它们的基本功能是相同的。它们充当全站仪和电子计算机之间的桥梁。它使野外记录工作自动化，减少了记录和计算的误差，大大提高了野外作业的效率。目前，全站仪记录系统主要有三种形式：接口式、磁卡式和存储式。

全站仪使用方法及使用步骤(详细)

全站仪使用方法及使用步骤（详细）

1. 简介

全站仪是一种测量仪器，广泛应用于土木工程、建筑工程、测量工程等领域。它具有高精度、高效率的特点，能够提高测量工作的准确性和效率。

2. 基本原理

全站仪通过测量光的方向和距离来确定点的位置。它使用水平仪来确定水平线，通过水平角和垂直角的测量来确定点的坐标。全站仪还可以测量斜距、高差等信息。

3. 使用步骤

步骤一：准备工作

在开始使用全站仪之前，需要进行一些准备工作：

1. 确保全站仪已经安装在三脚架上，并且稳固可靠。

2. 确保全站仪上的电池有足够的电量，或者接入外部电源。

3. 打开全站仪的电源开关，等待仪器启动。

步骤二：设置基准点 在进行测量之前，需要设置一个基准点，用来确定测量坐标的原点。基准点通常是一个固定的地面标志物。

1. 使用全站仪的测距功能，测量全站仪到基准点的距离。

2. 对准基准点，并将全站仪的测距仪朝向基准点。

3. 按下测距仪上的测量按钮，记录下测量结果。

步骤三：设置目标点

在确定了基准点之后，需要设置一个或多个目标点，用来进行测量。

1. 使用全站仪的测距功能，测量全站仪到目标点的距离。

2. 对准目标点，并将全站仪的测距仪朝向目标点。

3. 按下测距仪上的测量按钮，记录下测量结果。

4. 如果需要进行多个目标点的测量，重复上述过程。

步骤四：测量数据处理

在完成了目标点的测量之后，需要对测量数据进行处理，以得到最终的测量结果。

1. 将测量数据导入到计算机或移动设备中。

2. 使用专业的测量软件来处理测量数据。 3. 根据需要，可以计算出目标点的坐标、斜距、高差等测量结果。

步骤五：数据记录与报告

，将得到的测量结果记录下来，测量报告。

1. 将测量结果保存到计算机或移动设备中的文件中。

2. 根据需要，可以测量报告，并进行打印或分享。

4. 注意事项

在使用全站仪进行测量时，需要注意以下事项：
