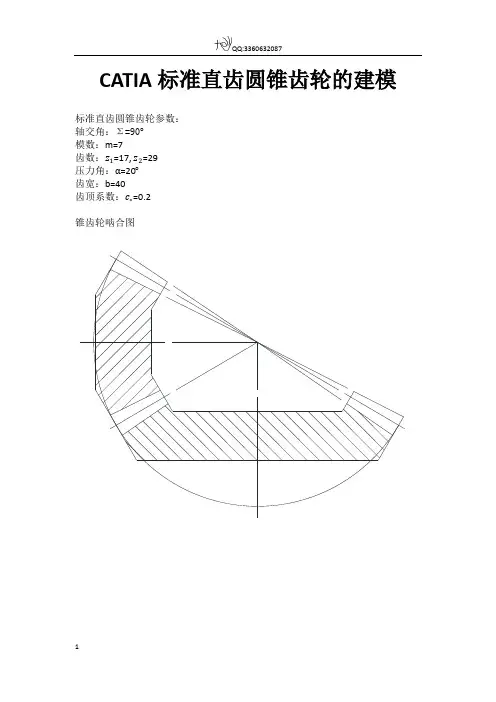

1 CATIA标准直齿圆锥齿轮的建模 标准直齿圆锥齿轮参数： 轴交角：Σ=90° 模数：m=7 齿数：𝑧1=17, 𝑧2=29 压力角：α=20° 齿宽：b=40 齿顶系数：𝑐∗=0.2 锥齿轮啮合图 QQ:3360632087

2 分度圆半径：𝑟1=m𝑧1/2=7×17/2=59.5 当量分度圆半径：𝑟𝑛=𝑟1/cos𝛿 锥距：R=𝑟1/sin𝛿 当量齿顶圆半径：𝑟𝑛𝑎=𝑟𝑛+m 当量齿根圆半径：𝑟𝑛𝑓=𝑟𝑛-(1+𝑐∗)m 分度锥角：δ=tan−1(𝑧1𝑧2) 知道以上参数，就可以把这对齿轮副画出来了，所欠缺的，就是齿轮体上的一些特征参数，比如，齿轮体的外形参数，以及齿轮的装配方式方面的参数。 QQ:3360632087

3 简化的图形架构 关于绘图方面的一些设定: 圆锥齿轮副的轴线，都在YZ平面内，小圆锥齿轮轴线指向Y轴正方向，大圆锥齿轮轴线指向Z轴正方向。 绘图中涉及到的一些数据，将即时计算。 绘制：直接进入“创成式外形设计”（开始-形状-创成式外形设计）。 点击“直线”按钮，出现“直线定义”对话框： 在“线型”里选择“点-方向”； 对话框转换成“点-方向”定义对话框； 在“点”里，点右键选择“创建点”； 对话框转换成“点定义”对话框。 QQ:3360632087

4 在“点类型”里选择“平面上”；在“平面”里点右键选择“YZ平面”；用鼠标随便在界面上点一下，初始点就选择完毕了，该初始点在YZ平面内，以后可以编辑该点，确定分度锥角顶点的位置； 点击“确定”回到直线线定义对话框； 在“方向”里点右键，选择“Y部件”定义Y轴为直线方向； 在“终点”里定义直线的长度； 定义直线长度为𝑟2长度101.5； 点击“确定”，“直线.1”定义生成。 要点是直线方向，要指向Y轴的相反方向，这样画出的圆锥齿轮，看到的是齿轮前端，能更清楚的看清齿形。 QQ:3360632087
