电力系统故障分析

电力系统故障分析

电力系统是现代社会不可或缺的基础设施之一，但由于各种原因，电力系统在运行过程中可能会出现故障。正确而迅速地分析电力系统故障是维护供电可靠性和安全性的关键。本文将介绍电力系统故障的常见类型、分析的步骤以及一些应对故障的方法。

一、电力系统故障类型

电力系统故障包括短路故障、过载故障和接地故障等。短路故障是电力系统中最常见的故障类型之一，通常由两个或多个导体之间的直接接触或过近引起，导致电流突然增大。过载故障是指电力系统中的负载超过其额定容量，导致设备过热并可能引发火灾。接地故障是指电力系统中的导线或设备的绝缘被损坏，导致电流通过接地路径流失，可能引发触电事故。

二、电力系统故障分析步骤

1. 确定故障点：当电力系统发生故障时，首先需要确定故障发生的地点。常见的方法是使用断相法、牛顿—拉夫逊法等。

2. 排除外部原因：在进行故障分析之前，需要排除外部原因对故障的影响，例如天气、动物等。只有排除了这些因素才能更准确地分析故障。

3. 分析故障类型：根据故障的特点和现象，确定故障的类型，如短路故障、过载故障或接地故障。 4. 分析故障原因：根据故障类型，结合电力系统的运行情况、设备参数等因素，分析故障的具体原因。可以使用电力系统分析软件进行模拟和计算。

5. 制定应对方案：根据故障原因和影响程度，制定相应的应对方案。可以采取恢复设备、调整运行参数、改变供电方式等方式应对故障。

三、电力系统故障应对方法

1. 短路故障应对：对于电力系统的短路故障，可以采用断路器、隔离开关等设备进行隔离和停电。同时，需要找出短路故障的具体原因，并及时修复或更换故障设备。

2. 过载故障应对：对于电力系统的过载故障，可以采取负荷分担、增加设备容量等措施。重要的是要合理规划电力系统的负荷和容量，以避免过载故障的发生。

3. 接地故障应对：对于电力系统的接地故障，可以使用绝缘电阻、接地网等设备来限制电流的流失。同时，定期检查绝缘设备的状态，及时更换老化或损坏的设备。

电力故障分析报告

引言

电力故障是指电力系统中发生的任何异常情况，可能导致供电中断、设备损坏以及安全问题。电力故障的分析对于电力系统的稳定运行和维护非常重要。本报告旨在分析电力故障的原因、影响和解决方案，以提供对电力故障分析的全面了解。

问题定义

在进行电力故障分析之前，首先需要明确我们需要解决的问题。在本报告中，我们将关注以下几个方面：

1. 故障类型：分析不同类型的电力故障，如短路、过载、接地故障等。

2. 故障原因：探讨导致电力故障的可能原因，如设备老化、恶劣天气条件等。

3. 故障影响：研究电力故障对供电系统和用户的影响，如停电时间、损失等。

4. 故障解决方案：提出针对不同故障类型的解决方案，以减少故障发生和提高故障处理效率。

数据收集

为了进行电力故障分析，我们需要收集一些关键的数据和信息。以下是收集数据的一些建议方法：

1. 故障记录：收集过去一段时间内电力系统发生的故障记录，包括故障类型、发生时间、持续时间等。

2. 设备信息：收集电力系统中各个设备的详细信息，包括设备类型、使用年限、维护记录等。

3. 天气数据：收集与电力故障发生时的天气条件相关的数据，如温度、湿度、风速等。

故障分析

在收集了足够的数据后，我们可以进行电力故障的详细分析。以下是分析的一些步骤和方法：

1. 故障类型分析：根据故障记录，统计不同类型故障的频率和持续时间，以确定常见的故障类型。

2. 设备状态评估：对电力系统中的设备进行评估，分析设备的老化程度、故障率等，以确定可能导致电力故障的设备。 3. 天气条件分析：通过分析天气数据，研究不同天气条件下故障发生的频率和类型。

4. 故障影响评估：根据故障记录和用户反馈，评估电力故障对供电系统和用户的影响，如损失的成本、停电时间等。

故障解决方案

基于故障分析的结果，我们可以提出一些解决方案来减少故障发生和提高故障处理效率。以下是一些常见的解决方案：

1. 定期维护：定期检查和维护电力系统中的设备，以减少设备故障的可能性。

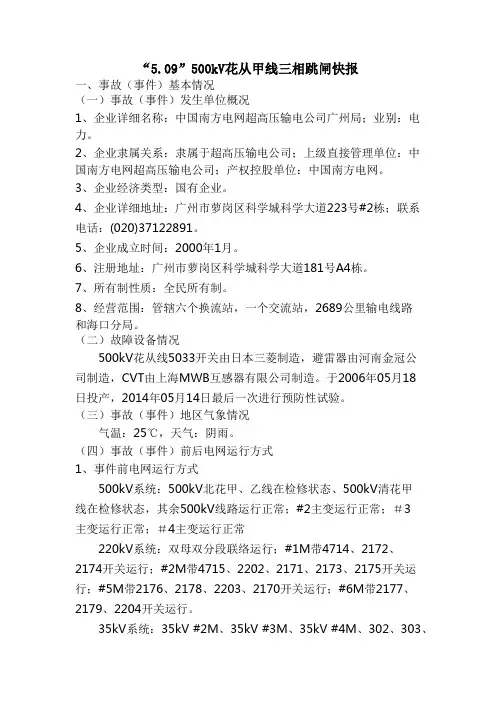

“5.09”500kV花从甲线三相跳闸快报

一、事故（事件）基本情况

（一）事故（事件）发生单位概况

1、企业详细名称：中国南方电网超高压输电公司广州局；业别：电力。

2、企业隶属关系：隶属于超高压输电公司；上级直接管理单位：中国南方电网超高压输电公司；产权控股单位：中国南方电网。

3、企业经济类型：国有企业。

4、企业详细地址：广州市萝岗区科学城科学大道223号#2栋；联系电话：(020)37122891。

5、企业成立时间：2000年1月。

6、注册地址：广州市萝岗区科学城科学大道181号A4栋。

7、所有制性质：全民所有制。

8、经营范围：管辖六个换流站，一个交流站，2689公里输电线路和海口分局。

（二）故障设备情况

500kV花从线5033开关由日本三菱制造，避雷器由河南金冠公司制造，CVT由上海MWB互感器有限公司制造。于2006年05月18日投产，2014年05月14日最后一次进行预防性试验。

（三）事故（事件）地区气象情况

气温：25℃，天气：阴雨。

（四）事故（事件）前后电网运行方式

1、事件前电网运行方式

500kV系统：500kV北花甲、乙线在检修状态、500kV清花甲线在检修状态，其余500kV线路运行正常；#2主变运行正常；＃3主变运行正常；＃4主变运行正常

220kV系统：双母双分段联络运行；#1M带4714、2172、2174开关运行；#2M带4715、2202、2171、2173、2175开关运行；#5M带2176、2178、2203、2170开关运行；#6M带2177、2179、2204开关运行。

35kV系统：35kV #2M、35kV #3M、35kV #4M、302、303、304、329、339、322、324、332、334、342、344运行，321、323、325、331、335、341、343、345热备用,333在检修状态。

站用电系统：35kV＃1站用变、35kV＃2站用变运行，10kV＃0站用变空载运行。

word专业资料-可复制编辑-欢迎下载

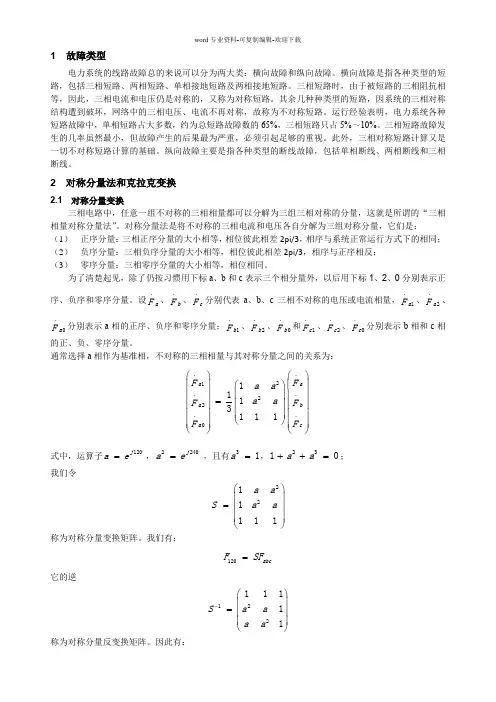

1 故障类型

电力系统的线路故障总的来说可以分为两大类：横向故障和纵向故障。横向故障是指各种类型的短路，包括三相短路、两相短路、单相接地短路及两相接地短路。三相短路时，由于被短路的三相阻抗相等，因此，三相电流和电压仍是对称的，又称为对称短路。其余几种种类型的短路，因系统的三相对称结构遭到破坏，网络中的三相电压、电流不再对称，故称为不对称短路。运行经验表明，电力系统各种短路故障中，单相短路占大多数，约为总短路故障数的65%，三相短路只占5%～10%。三相短路故障发生的几率虽然最小，但故障产生的后果最为严重，必须引起足够的重视。此外，三相对称短路计算又是一切不对称短路计算的基础。纵向故障主要是指各种类型的断线故障，包括单相断线、两相断线和三相断线。

2 对称分量法和克拉克变换

2.1 对称分量变换

三相电路中，任意一组不对称的三相相量都可以分解为三组三相对称的分量，这就是所谓的“三相相量对称分量法”。对称分量法是将不对称的三相电流和电压各自分解为三组对称分量，它们是：

（1） 正序分量：三相正序分量的大小相等，相位彼此相差2pi/3，相序与系统正常运行方式下的相同；

（2） 负序分量：三相负序分量的大小相等，相位彼此相差2pi/3，相序与正序相反；

（3） 零序分量：三相零序分量的大小相等，相位相同。

为了清楚起见，除了仍按习惯用下标a、b和c表示三个相分量外，以后用下标1、2、0分别表示正序、负序和零序分量。设.aF、.bF、.cF分别代表a、b、c三相不对称的电压或电流相量，.1aF、.2aF、.0aF分别表示a相的正序、负序和零序分量；.1bF、.2bF、.0bF和.1cF、.2cF、.0cF分别表示b相和c相的正、负、零序分量。

通常选择a相作为基准相，不对称的三相相量与其对称分量之间的关系为：

..21..22..01113111aaabacFFaaaaFFFF
