彩钢板墙施工方案

1

桩板墙施工方案

编制：

审核：

审批：

中铁二十二局吉图珲客专Ⅴ标一工区

二〇一二年五月

2

一、编制依据与编制原则

1、编制依据

(1)根据新建吉林至珲春铁路工程DK259+700-DK267+825.72、DK275+428.6-DK277+644.3段施工图纸。

(2)根据铁道部现行的验收标准：《铁路混凝土工程施工技术指南》铁建设[2010]241号、《铁路混凝土工程施工质量验收标准》TB10424-2010、《铁路混凝土结构耐久性设计规范》TB10005-2010以及上级技术部门所提出的技术要求等。

(3)其它有关技术规范、规程、技术文件及上级技术部门所提出的技术要求等。

2、编制原则

安全第一、科学可靠、保证质量

二、工程概况

1、工程简介

本线自吉林站城际场引出，以400m半径折向东沿既有长图线通道跨越松花江、既有龙丰铁路，自龙潭山城和帽儿山墓地保护区之间的建设控制地带穿过，跨越环城高速公路，沿松花江三湖省级自然保护区北侧向东至庆岭镇，以10.035km隧道穿越老爷岭，于蛟河市西南部设蛟河西站，出站后跨过蛟河，于富强村附近上跨国道302及既有长图线后折向东北，经爱林隧道后，沿长吉图高速公路南侧前行，至黄松甸后跨越长吉图高速公路、G302、既有长图线后，于威虎岭北设站，出站后线路再次跨越既有长图线、G302、长吉图高速公路，经明川屯、铁北村进入敦化市区新设敦化站，之后线路跨牡丹江沿既有长图线南侧前行，经大桥乡于民胜五队设大石头南站，之后线路转向东走行于G302北侧，至龙山村跨布尔哈通河后设安图西站，出站后线路一直沿布尔哈通河南侧前行，过大城村再次跨越既有长图线后，向东经过龙井市老头沟镇，依次跨越朝阳河、延三公路，于光石村东设延吉西站，后向东北绕避白石

彩钢板房施工方案

作者 MAZHIMIN 查看 372 发表时间 2010/4/28 13:02 【论坛浏览下载】

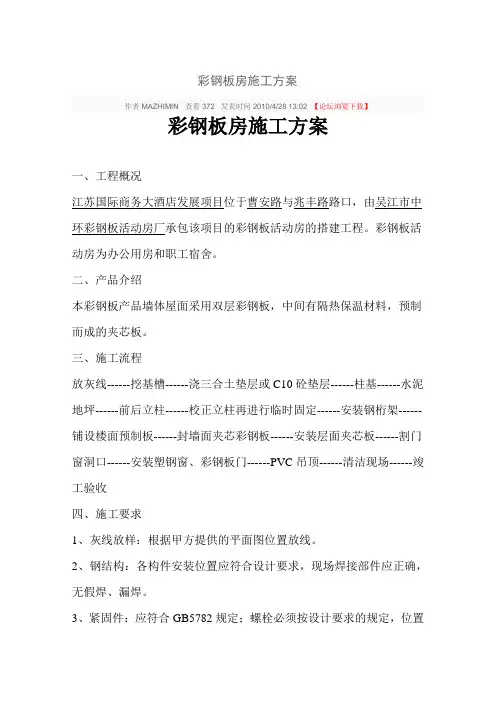

彩钢板房施工方案

一、工程概况

江苏国际商务大酒店发展项目位于曹安路与兆丰路路口，由吴江市中环彩钢板活动房厂承包该项目的彩钢板活动房的搭建工程。彩钢板活动房为办公用房和职工宿舍。

二、产品介绍

本彩钢板产品墙体屋面采用双层彩钢板，中间有隔热保温材料，预制而成的夹芯板。

三、施工流程

放灰线------挖基槽------浇三合土垫层或C10砼垫层------柱基------水泥地坪------前后立柱------校正立柱再进行临时固定------安装钢桁架------铺设楼面预制板------封墙面夹芯彩钢板------安装层面夹芯板------割门窗洞口------安装塑钢窗、彩钢板门------PVC吊顶------清洁现场------竣工验收

四、施工要求

1、灰线放样：根据甲方提供的平面图位置放线。

2、钢结构：各构件安装位置应符合设计要求，现场焊接部件应正确，无假焊、漏焊。

3、紧固件：应符合GB5782规定；螺栓必须按设计要求的规定，位置安装正确并垫好垫圈，不得少装、漏装。构件间的连接螺栓必须要拧紧。

4、油漆：经现场焊接及运输途中底漆剥落处应重刷防锈漆一层；构件明露部位刷面漆两层，油漆不得有漏刷、脱皮、挂漆及返锈现象。

5、墙体：安排板图将夹芯彩钢板、墙面第一块必须校正，山墙转角处及阳角处用角铝封口，板与板之间连接采用工字铝连接，各墙须垂直，嵌缝深度一致，整齐清洁，墙面应清洁，颜色一致，板缝齐整，铆钉采用Ф5×13@300，打钉面上下要一致，不得有错落，必要部位采用自攻螺栓。按设计图纸标明门窗位置，用切割机割出门窗洞位置，按照门窗洞位置安装窗门，窗为塑钢窗，门为割下的夹芯彩钢门，最后进行底层的吊顶，吊顶材料为PVC扣板。

6、门窗：门窗位置安装正确并用螺栓紧固，门窗位置安装应开启灵活而无阻滞现象，玻璃不应有麻面和裂缝，玻璃洁净，附件安装牢固。

桩板式挡土墙施工方案

一、 编制依据

1、国家、地方政府部门颁布的有关质量检验标准、验收规范、技术规程及其他相关文件。

2、工地现场调查、采集所获取的资料及我单位类似工程施工积累下的施工经验。

3、我公司目前所拥有的人力、机械设备、资源状况、施工管理水平等。

二、编制原则

1、严格遵守有关部门颁布的相关法律法规、规范标准和设计文件等。

2、坚持技术先进性、科学合理性、经济适用性、安全可靠性与工程施工环境相结合的原则。

3、对施工现场坚持全员、全方位、全过程严密监控，动态控制，科学管理相结合的原则。

三、编制范围

本施工方案是针对大浏高速茶林互通至白沙K8+160-K8+224左侧边坡防护编制的，故仅适用于本边坡防护。

四、工程概况

1、工程概况 - 2 - K8+160-K8+224段左侧边坡原设计采用路肩墙，施工单位进场后发现底面线与原设计不符，路肩墙基础悬空，故变更设计，采用桩板墙对该边坡进行变更设计。

五、施工工期及施工前的准备工作

1、总体施工工期

计划开工日期：2016年3月21日，计划竣工日期：2016年5月25日，施工起算时间以实际开工日期为准.

2、人员配置计划

主要劳动力配置表

序 号 工 种 数 量（人） 备 注

1 人工挖孔 16

2 钢筋工 5

3 混凝土工 6

4 空压机工 4

5 汽车司机 1

6 水电工 2

7 安全员 1

8 架子工 6

9 模板工 6

10 管理人员 4

3、机械配置计划

施工机械在开工前一周组织进场。 - 3 - 主要机械设备配置表

序 号 设备名称 单 位 数 量 备 注

1 卷扬机 台 4

2 自卸汽车 辆 1

3 空压机 台 2

4 风 镐 把 2

5 切割机 台 1

6 电焊机 台 1

7 搅拌机 台 1

8 钢筋弯曲机 台 1

9 钢筋切断机 台 1

4、施工准备工作

4.1.开挖前施工场地完成“三通一平”工作。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均要排除处理完毕，各项临时设施如照明、动力、通风安全设施准备就绪。

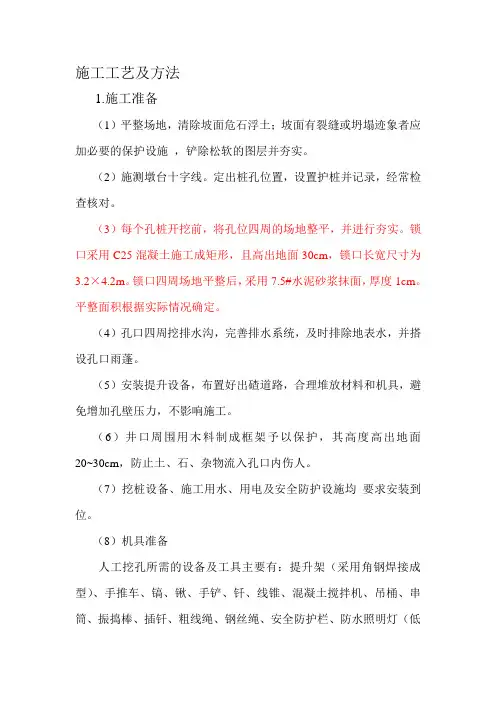

施工工艺及方法

1.施工准备

（1）平整场地，清除坡面危石浮土；坡面有裂缝或坍塌迹象者应加必要的保护设施 ，铲除松软的图层并夯实。

（2）施测墩台十字线。定出桩孔位置，设置护桩并记录，经常检查核对。

（3）每个孔桩开挖前，将孔位四周的场地整平，并进行夯实。锁口采用C25混凝土施工成矩形，且高出地面30cm，锁口长宽尺寸为3.2×4.2m。锁口四周场地平整后，采用7.5#水泥砂浆抹面，厚度1cm。平整面积根据实际情况确定。

（4）孔口四周挖排水沟，完善排水系统，及时排除地表水，并搭设孔口雨蓬。

（5）安装提升设备，布置好出碴道路，合理堆放材料和机具，避免增加孔壁压力，不影响施工。

（6）井口周围用木料制成框架予以保护，其高度高出地面20~30cm，防止土、石、杂物流入孔口内伤人。

（7）挖桩设备、施工用水、用电及安全防护设施均 要求安装到位。

（8）机具准备

人工挖孔所需的设备及工具主要有：提升架（采用角钢焊接成型）、手推车、镐、锹、手铲、钎、线锥、混凝土搅拌机、吊桶、串筒、振捣棒、插钎、粗线绳、钢丝绳、安全防护栏、防水照明灯（低

压12V、60W）、电焊机、通风及供氧设备、活动爬梯、安全帽、安全带等。

护壁设备：模板、支撑架等。

钢筋加工、安装设备，钢筋笼成型成套设备，电焊机、车丝机、力矩扳手吊车等。

挡土板预制模板等。

2人工挖孔

⑴主要施工方法及顺序

挖掘方法一般组织两班制连续作业，采用电动链滑车或架设三脚架，用10KN~20KN，慢速卷扬机提升，卷扬机要设限位器。弃渣装入吊桶通过卷扬机提升至空外堆弃。

桩孔地质从上至下分布依次为全风化、强风化、中风化的泥灰岩，主要采用人工挖孔，挖掘程序视图层性质及桩孔布置而定。石方开挖施工顺序：钻眼——爆破——开挖、出渣——安装钢筋——砼护壁——孔底清理——检测。地层紧密、地下水位不大的可同时开挖，渗水量不大可同时开挖，但渗水量较大的孔，应超前开挖，集中抽水，以降低其其他孔的水位；地下水位较大者宜对角开挖。
