单元220V交流不间断电源

不间断电源系统1概述1. 1我厂2X350MW机组，配备了三套220V沟通不间断电源装置（以下简称为UPS装置）。

每台机组设1套100KVA的UPS装置，网控系统设1套20KVA的UPS装置（简称为1号机组UPS, 2号机组UPS,网控UPS）。

分别向1号机组、2号机组、集控和网控的计算机、热工掌握、继电爱护和仪表设施等重要负载供应稳频、恒压、不间断的电源。

1.2UPS装置由隔离变、整流器、逆变器、静态切换开关、逆止二极管、手动旁路开关、旁路隔离变压器、旁路稳压调压器和配电屏等组成。

1.3为了不间断地向重要负荷供电，UPS装置由三个电源向馈电柜供电，即UPS 主电源、蓄电池供电电源和旁路电源。

其中供应应100KVA UPS的蓄电池的电压为220V,给20KVA UPS的蓄电池的电压为110V。

正常运行时，主回路供应380V三相沟通电源，经整流滤波后将纯洁的直流送入逆变器，再转变为稳频稳压的工频沟通电，经静态开关向负荷供电。

当主回路发生故障时，逆变器采用直流不间断地对负荷供电。

当过载、电压超限、逆变器发生故障或整流柜意外停止工作而蓄电池放电终止电压值时，静态开关在0.3ms内将负荷转换至旁路回路供电，旁路回路供应380V两相沟通电源。

为了提高供电的牢靠性，设置了手动旁路开关，以保证在检修UPS装置时，不间断地向负荷供电。

1.4UPS系统为单相两线制不接地沟通系统。

1.5UPS装置的电源及负载表1 UPS装置的电源说明：①旁路电源进入UPS装置稳压后分两路，一路为静态旁路，通过静态切换开关向负载供电。

另一路为手动旁路，当UPS装置故障或检修时，由手动旁路开关向负载供电。

②直流电源经掌握二极管进入UPS装置的逆变器，可实现UPS装置的整流器输出与直流电源之间的无扰切换。

1.6UPS装置的功能、特点良好的输出特性：UPS输出电压的频率和幅值掌握保证了输出电压的稳定。

常常消失在市电供电系统中的电压波动和频率变化现象，不会影响到UPS的输出电压。

电力专用不间断电源（UPS）的原理及应用曹仁贤郑桂标合肥阳光电源有限公司[摘要]本文介绍了电力专用逆变器和UPS 的原理、特点，并对各种专用的UPS 电源和常规UPS 作了比较详细的介绍，以供广大电力工作者选型时参考。

[关键词]电力专用逆变器UPS一、概述不间断电源（UPS ）在电力系统中的应用已越来越广，随着电力通讯、无人值守变电站、微机监控等电力自动化设备的普及和应用，电力系统对不间断电源提出了更高的要求。

虽然发电厂均有两路进电，但这并不能保证能够毫无间断地给计算机等重要负载供电，要保证微机等信息设备的电源指标，就必须采用不间断电源(UPS)。

常规在线式不间断电源原理如图1所示：市电经过整流后一方面给蓄电池充电，同时又给逆变器供电，一旦市电断电，则自动由蓄电池向逆变器供电，从而保证了重要负载的不间断输出。

我们称这种UPS 为常规不间断UPS 。

在电力系统中，无论是发电厂还是变电站，绝大多数厂（站）均已配备有直流屏或蓄电池组。

直流屏的直线母线电压为220VDC 和110VDC 两种，主要为合闸装置、继电保护、事故照明等提供备用直流。

电力专用不间断电源，就是利用原有直流屏作为逆变器在市电断电后的直流电，再经过逆变后提供不间断电力，其典型原理如图2所示：交流市电经过整流器整流后给逆变器供电，直流屏的电力经过防反二极管并接在逆变器输入端。

市电正常时，电流经过一旦市电断电，将由整流器蓄电池组逆变器不间断输出图1DC220V(110V)防反二极管（DM ）图2整流器逆变器负载；直流屏逆变器负载供电。

二、采用电力专用不间断电源的优势采用电力专用不间断电源，与常规UPS相比，前者有许多优势，现一一列举。

1、采用电力专用UPS，将避免蓄电池组的重复投资。

众所周知，UPS中蓄电池组的投资比较大，特别是在长延时UPS系统中，蓄电池组的投资甚至远远超过UPS机组的投资。

因此利用原有直流屏或将原有直流屏作适当扩容，将大大降低不间断电源的投资。

不间断ups电源的规范标准一、参考依据GB51348-2019民用建筑电气设计标准DL/T5491-2014电力工程交流不间断电源系统设计技术规程12SDX101-2民用建筑电气设计计算及示例二、术语1、不间断电源设备（UPS）由变流器、开关和储能装置（蓄电池）等组合构成的，在输入电源故障或消失时能维持负载供电连续性的电源设备。

2、在线式UPS由变流器、静态转换开关和储能装置（蓄电池摩组成的一种电源设备，这种电源设备不管交流输入电源中断与否、电压或波形符合要求与否,都能向负载提供符合要求的电源。

3、旁路在UPS设备故障、临时过载或停运检修期间，为保证向负载供电而设置的供电回路。

一般由隔离变压器、调压器、静态转换开关以及手动维修开关等组成。

4、并联一种UPS连接方式，由2台或多台UPS主机组成，其交流输出端连接在一起作并联运行，交流输入端可并联也可不并联。

5、并联冗余由2台或多台并联UPS主机来分担负载，当其中1台或几台UPS主机故障时，其余UPS可以承担全部负载。

6、双重化冗余为满足冗余配置的控制系统或双电源负载的需要，设置的2套相互独立的UPS系统，每套系统均由UPS主机、旁路和配电柜等组成，能为负载提供2路互为备用的电源。

7、静态转换开关UPS中实现由逆变器向旁路或旁路向逆变器转换的电子式快速转换开关。

8、逆止二极管阻止电流从UPS整流器流向蓄电池但允许电流从蓄电池流向UPS逆变器的器件，在UPS与其他系统共用蓄电池时使用。

9、电流峰值系数当UPS输出电流为周期性非正弦波电流时，非正弦波电流的峰值与其有效值之比。

峰值系数的大小反映了UPS为非线性负载供电的能力。

10、切换时间从逆变器供电切换到旁路供电或从旁路供电切换到逆变器供电所需要的时间。

IL功率校正系数负载功率因数偏离UPS额定功率因数时，UPS实际能带负载容量与额定容量比值。

12、降容系数(Kd)当设备安装地点大于海拔100Om时，UPS实际能带负载容量与额定容量比值。

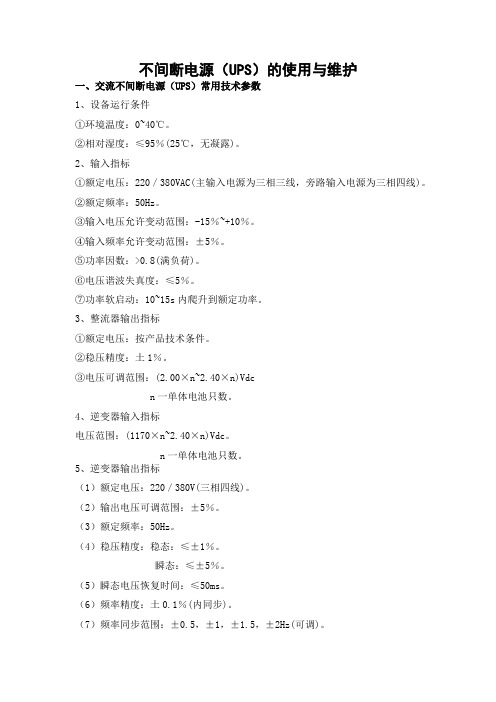

不间断电源（UPS）的使用与维护一、交流不间断电源（UPS）常用技术参数1、设备运行条件①环境温度：0~40℃。

②相对湿度：≤95％(25℃，无凝露)。

2、输入指标①额定电压：220／380VAC(主输入电源为三相三线，旁路输入电源为三相四线)。

②额定频率：50Hz。

③输入电压允许变动范围：-15％~+10％。

④输入频率允许变动范围：±5％。

⑤功率因数：>0.8(满负荷)。

⑥电压谐波失真度：≤5％。

⑦功率软启动：10~15s内爬升到额定功率。

3、整流器输出指标①额定电压：按产品技术条件。

②稳压精度：土1％。

③电压可调范围：(2.00×n~2.40×n)Vdcn一单体电池只数。

4、逆变器输入指标电压范围：(1170×n~2.40×n)Vdc。

n一单体电池只数。

5、逆变器输出指标（1）额定电压：220／380V(三相四线)。

（2）输出电压可调范围：±5％。

（3）额定频率：50Hz。

（4）稳压精度：稳态：≤±1％。

瞬态：≤±5％。

（5）瞬态电压恢复时间：≤50ms。

（6）频率精度：土0.1％(内同步)。

（7）频率同步范围：±0.5，±1，±1.5，±2Hz(可调)。

（8）频率调节速率：0.1~l1Hz／s。

（9）电压波形失真度：单谐波：≤3％；总谐波：≤5％。

（10）三相输出电压不平衡度：<±1％(平衡负载)；<±3％(50％不平衡负载)；<±5％(100％不平衡负载) （11）三相输出电压相位偏移：<±1°(平衡负载)；<±3°(不平衡负载)。

（12）过载能力：10min(125％额定电流)；10s(150％额定电流)。

（13）限流：100％~110％额定电流可调。

（14）负载功率因数：0.8(滞后)。

电力用直流和沟通一体化不连续电源技术方案一、概述目前变电站一般配置三套各自独立的操作电源系统,即直流操作电源(DC)､通信电源､沟通不连续电源(UPS),每套电源系统单独配置蓄电池室､蓄电池组和监控治理系统｡为掌握､信号､保护､自动装置以及某些执行机构等供电的直流电源系统,通常称为直流操作电源｡为微机､载波､消防等设备供电的沟通电源系统,通常称为沟通操作电源;为交换机､远动等通信设备供电的直流电源系统,则称为通信电源｡1.1变电站操作电源系统现状分析1.1.1直流操作电源(DC)直流操作电源是在站用沟通电源正常和事故状态下都能保持可靠供电给变电站内全部掌握､保护､自动装置等掌握负荷和各类直流电动机､断路器合闸机构等动力负荷的电源｡直流操作电源系统电压一般选择220 V或110 V,承受不接地方式｡对220 kV及以上变电站均装设2组蓄电池及2套充电装置,构成两电两充方式,承受单母线分段接线,2段母线之间设联络电器,2组蓄电池及2套充电装置分别接于不同母线段｡从90年月开头智能高频开关电源技术的成熟 ,实现了模块化和并联热备份运行,蓄电池组则承受免维护的阀控式铅酸蓄电池 ,承受分布式计算机及现场总线技术对直流电源系统进展集中监控,提高了充电模块的智能化治理水平及维护便利性,系统运行的牢靠性和技术水平取得了质的飞跃,目前在变电站中已完全取代相控电源而广泛应用｡降交 流配 沟通输入电 单元整流模块*)硅 整流模块堆 压整流模块掌握输出动力输出配电监控 电池巡检动 控力 制母 母线 线绝缘监测无源触点监控模块 至电站监控系统 *)系统不设置硅降压装置时，动力母线和掌握母线合并。

图1 智能高频开关直流电源典型系统构造图1.1.2 通信电源通信电源供给应变电站内载波机 ､光端机等通信设备及保护复接设备电源｡系统电压为48V,承受正极接地方式｡220 kV 及以上变电站按两电两充设计,承受单母线接线,两组蓄电池及2套充电装置分别 接于不同母线段,2段母线之间不设联络电器｡1.1.3 沟通不连续电源 (UPS)沟通不连续电源在变电站中UPS 主要是给不允许短时停电的计算机监控设备供电,牢靠性及稳定性要求高,一般均承受一用一备串联运行方式,即正常时由主机供电,主机故障时,从机自动投入｡UPS 正常 由沟通电源供电,当沟通电源消逝或整流器､逆变器等元件故障,则由自带的蓄电池向逆变器供电｡从90年月中期开头,大量应用在变电站中UPS,由于其内置的蓄电池组容量小且没有专业的维护措施,因此造成蓄电池容量缺乏或损坏而无法满足自动化的要求｡1.2独立的操作电源系统给客户带来了以下问题1）无法综合优化资源,各自独立的操作电源系统重复配置蓄电池组,使一次投资增加｡2）分散布置的设备增加了日常运行维护工作｡3）各操作电源系统的供给商由于利益的差异使安装､效劳等协调困难｡4）供电局各操作电源系统专业班组无法统一治理｡1.3型解决方案针对以上问题,我司设计完成型直流和沟通一体化不连续电源系统,并解决了一体化不连续电源共用蓄电池带来的隔离､DC/DC馈线短路脱扣､统一信息治理等技术难题｡二、一体化不连续电源的实施方案直流电源､电力用沟通(UPS)和电力用逆变电源(INV)､通信用直流变换电源(DC/DC)等装置组合为一体 ,共享直流电源的蓄电池组 , 并统一监控的成套设备｡依据变电站存在的电源类型及其特点 ,考虑目前运行治理体制的差异,我司一体化不连续电源可按以下 2种类型进展接线设计｡2.1DC—UPS一体化电源｡统一由直流操作电源供电,除供给直流操作电源DC外,还供给沟通不连续电源UPS｡主要由直流操作电源､电力专用UPS或逆变､集中监控等局部组成｡UPS不配置独立蓄电池组 ,与直流电源共用蓄电池组,UPS装置作为直流系统的负荷之一｡电力专用逆变器直流输入取自站内直流掌握电源系统的蓄电池组,并且实现了直流与沟通输入和输出的电气隔离,以及高精度的稳压稳频逆变输出 ,是真正意义上的干净电源｡图2 电力专用逆变电源INV典型系统构造图图3 电力专用UPS电源典型系统构造图从系统构造图中我们可以看出,电力专用UPS与逆变电源INV的区分仅仅是在逆变电源的根底上增加了整流器 ,正常运行为在线模式, 即沟通输入经整流器变为直流电后再经逆变器变为标准的正弦波输出,电网停电时无连续地切换至直流掌握电源供电 ,适用于对电源质量要求较高的微机监控设备｡另外在牢靠性要求更高的变电站中 ,可承受1+1双机热备份或者N+1多机热备份方式供电｡电力专用逆变电源INV主要用于后备模式运行,即沟通输入正常时经旁路输出,电网停电时无连续地切换至直流掌握电源逆变输出,适用于对电源质量要求不高的沟通负荷,如事故照明｡电力专用逆变电源虽然可以运行在在线模式,但要增加直流掌握电源系统的常常负荷电流和充电装置的选择容量,明显是不合理的选择｡DC—UPS一体化电源装置设计理念能较好地符合当前变电站的治理体制和运行习惯｡2.2DC—UPS—DC/DC一体化电源｡该接线设计同时取消了UPS系统､通信电源系统的蓄电池,共用直流操作电源DC的蓄电池组｡统一由直流操作电源供电,除供给直流操作电源DC､沟通不连续电源UPS,还供给通信用48 V电源｡在前述接线1的根底上,利用DC/DC电源变换装置代替原通信专业48 V蓄电池电源系统,将DC/DC装置作为直流系统的一个负荷考虑｡它同样是取消了配套的蓄电池组,从站内直流掌握电源系统的蓄电池组取得直流电,经高频变换输出满足通信设备要求的 48V掌握电源｡DC-DC变换器不但实现了直流输入与输出的电气隔离 ,而且通过模块的并联冗余,可以获得很高的牢靠性,绝缘及耐压也满足电力系统的特别要求｡三、一体化不连续电源制造的客户价值和效益一体化不连续电源与变电站传统独立操作电源相比 ,具有以下主要特点:(1)设备资产优化,提高工程投资经济性一体化不连续电源削减了通信用蓄电池及UPS蓄电池,与加大直流操作电源蓄电池容量所增加的投资比 ,可节约肯定资金｡削减了蓄电池组,也就是节约了使用空间｡一体化不连续电源仅用一组蓄电池, 削减了长期维护费用｡(2)人力资源优化,削减日常维护工作量,削减人员配置一体化不连续电源仅配置 1套直流操作电源蓄电池,取消UPS电源､通信电源蓄电池组,削减了维护治理工作量｡蓄电池的日常维护由电气专业人员完成,对蓄电池的日常治理具有更严格的巡察､检查､维护体系,因而可以延长电池的使用寿命,并提高电源系统的牢靠性｡一体化不连续电源将打破目前变电站的运行治理体制和习惯 , 将原各操作电源分开进展维护治理的工作转变到了由变电电气专业人员统一治理维护,削减人员冗余配置｡(3)社会经济效益削减蓄电池的使用量,对改善环境质量具有乐观的作用｡并节约了蓄电池生产所需的铅､铜等不行再生资源｡(4)精细化治理,能较好地实现电源系统治理的网络化､智能化｡将原由不同供货商供给的､通信规约不兼容的电源系统统一为同一标准的产品,设置集中监控器与变电站后台监控通信 ,实现站用电源系统数据一体化的实时监视 ,被监控对象的掌握､调整和运行方式便于实施集中治理､分散掌握｡集中监控承受总线式构造,能便利地进展监控功能的扩展,便利维护｡四、一体化电源已解决的技术问题4.1不同电源系统与直流操作电源系统的隔离直流操作电源系统为不接地系统,所以沟通侧的UPS装置的沟通输入､输出与直流侧必需实行措施进展隔离,如承受隔离变,可避开沟通侧的运行及故障影响直流操作电源系统侧的绝缘降低,造成直流系统接地等特别｡通信电源系统承受正极接地方式,所以DC/DC装置的输入､输出局部也是隔离的｡另外,对于单电单充的变电站,蓄电池组出现故障,则全站全部的交直流电源系统都将失电 ,带来较为严峻的后果,以上都是我司一体化不连续电源针对变电站的重要程度所解决的问题｡4.2DC/DC馈线短路保护装置当电力通信专用DC/DC模块一条馈线支路发生短路故障,馈线短路保护装置能够在DC/DC短路保护状况下,能牢靠切除故障馈线,同时不影响通信电源正常供电｡4.3蓄电池容量的选择一体化电源设备增加了UPS､DC/DC装置,其直流负荷的统计计算时间和负荷系数要合理选择｡如工程设计中UPS的负荷容量一般均较实际偏大,容量计算时可考虑负荷系数为0.6,避开蓄电池容量选择过大｡事故放电时间计算时,直流操作电源系统按无人值班考虑2h,而通信电源系统则按12 h考虑,容量选择时必需考虑以上不同运行条件要求,保证足够容量以满足牢靠性要求｡五、一体化不连续电源系统应用总结一体化不连续电源系统削减了设备配置､蓄电池及检测设备､屏柜数和安装建筑面积,提高设备牢靠性､数据共享及系统分析水平,由变电站统一运行､维护,削减了运维人员和工作量,提高了工作效率和运营治理经济性｡一体化电源必将发挥出它的优势 ,具有良好的进展前景｡6事故照明逆变电源屏3kVA面1附件1一体化不连续电源货物范围一览表序号 名称型号规格 单位 数量 备注1 高频开关电源直流充电屏DC110V面 1 含一体化监控系统2 直流馈线屏面13 蓄电池屏 200Ah 套 1 选用单节电池(2V)4 沟通屏 0.4KV 面 11 5电力专用UPS 屏 1kVA 面 1附件2 设备一览表附件3一体化不连续电源技术条件书1. 总则1.1. 本次订货的电力用直流和沟通一体化不连续电源设备应到达以下标准和技术条件的要求:: DL/T1074- 《电力用直流和沟通一体化不连续电源设备》DL/T5044- 《电力工程直流系统设计技术规定》 DL/T720- 《电力系统继电保护柜､屏通用技术条件》 GB/T 2900.11- 《电工术语 蓄电池名词术语》GB/T 2900.32- 《电工术语 电力半导体器件》GB/T 2900.33- 《电工术语 电力电子技术》GB4208- 《外壳防护等级》DL/T 637- 《阀控式密封铅酸蓄电池订货技术条件》 DL/T 459- 《电力系统直流电源柜订货技术条件》 NDGJ8- 《火力发电厂､变电所二次接线设计技术规程》DL/T724-《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T781- 《电力用高频开关整流模块技术规定》DL/T5120- 《小型电力工程直流系统设计规程》电安生[1994]191 《电力系统继电保护及安全自动装置反事故措施要点》国家电力公司《防止电力生产重大事故的二十五项重点要求》国电调[2023]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》GB3859.1- 《半导体电力变流器》GB4942.2 《低压电器外壳防护等级》GB/T 4208- 《外壳保护等级》GB/T 13384- 《机电产品包装通用技术条件》GB/T 17626.2- 《电磁兼容试验和测试技术静电》GB7261- 《继电器及继电保护装置根本试验方法》GB1984- 《沟通高压断路器》DL402- 《沟通高压断路器》GB/T14715-93 《信息技术设备用不连续电源通用技术条件》以上标准均以最版本为准2.环境条件及工程条件2.1.环境条件2.1.1.安装场所: 户内全地下2.1.2. 四周空气温度: - 15 ℃~ + 40 ℃最大日温差: 15℃相对湿度: ≯90%2.1.3.地震强度:水平加速度垂直加速度≤0.2g ≤0.1g2.1.4.海拔高度: 不超过1000m2.1.5.噪声水平: ≯55dB 2.2.系统概述2.2.1.变电站电源系统承受电力用直流和沟通一体化不连续电源设备来实现｡对于变电站来说,掌握和操作用的沟通不连续电源和直流操作电源的牢靠性是至关重要的,它们是整个站内用电设备的动力来源｡一旦它们发生故障,将会导致微机掌握系统失灵和操作开关拒动等等事故,对安全生产造成极大危害｡将二者整合为一体,实现统一监控和远程监控,这对于变电站智能化治理是必不行少的,是变电站电源进展趋势｡一体化电源装置主要技术特征有:（1）事故照明逆变电源､电力专用 UPS 电源和直流电源共用蓄电池,削减运行维护工作量,提高供电牢靠性,提高站用电源整合机制;（2）通过符合 IEC61850 标准的统一通讯接口,实现对沟通电源､直流操作电源和沟通不连续电源的远程监控,建立站用电源网络监控平台,提高直流电源和UPS 电源的智能化､网络化监控;（3）逆变负载､UPS负载短路时不关机､不中断供电;（4）逆变､UPS 监控器具有智能化防误操作的模拟显示屏,可有效防止由于误操作而导致停电事故;（5）逆变､UPS 的输入和输出均具有工频隔离变压器,从而保证沟通侧的任何特别不会影响直流操作电源的对地绝缘｡2.2.2.电力用直流和沟通一体化不连续电源设备系统框图入下所示:上图种仅示意了UPS系统,逆变系统依据UPS系统一样设置｡2.2.3.一体化电源直流操作电源(DC)配置及接线110V直流操作电源包括蓄电池组､蓄电池充电器､直流屏､蓄电池屏等｡充电器承受高频开关型,具有稳压､稳流及限流性能｡直流馈线承受辐射状供电方式｡直流系统额定电压:110V DC直流系统接线:单母线接线,辐射状供电,接一组蓄电池和一套高频开关充电装置｡蓄电池组数及容量:1组/200Ah(待设联会确认)高频开关充电模块配置:4个20A模块,掌握母线上配置2个,合闸母线上配置2 个｡2.2.3.1高频开关电源根本技术参数充电装置型式:高频开关电源沟通输入: 三相380V±15%50HZ±10% 双回手动､自动切换直流输出: 额定电压110V额定输出电流:20A输出稳压精度为: ±0.1%输出稳流精度为: ±0.1%纹波系数:≤0.1%(阻性负载)并机均流不平衡度:±5%2.2.4.一体化电源装置中逆变电源､电力专用UPS配置及接线逆变电源､电力专用UPS包括沟通输入和输出工频隔离变压器､整流器､逆变器､静态转换开关､手动旁路开关和沟通配电单元等｡本工程要求逆变电源､UPS均不带蓄电池,直流电源来自站内直流系统｡沟通输出额定电压:220V AC电力专用UPS电源数量及容量:1kVA/台1台逆变电源数量及容量:3kVA/台1台2.2.4.1逆变电源､电力专用UPS电源根本技术参数标称沟通输入电压: 220VAC±15%直流输入电压110V,80—115%,纹波系数≤5%沟通输出电压220V±2%(沟通直接输入除外)沟通输出频率:50HZ±0.5%(沟通直接输出除外)波形失真:≤5%(在0~100%线性负载) 过载力量:120%10min150%10S 关机转旁路直流输入与沟通输入切换时间: 0 ms 逆变输出与旁路输出切换时间: ≤4ms 输出功率因数: 0.8 噪 音: 效 率: ≯55dB ≥85% 波峰系数:3:1工频耐压: 屏内各带电回路按其工作电压应能承受下表所规定历时1分钟的 工频耐压试验(特别强调SPWM 逆变输出原边回路对地),试验过程中应无绝缘击穿和内络现象｡防电磁干扰:符合GB9254的规定｡特别是通过二极管对直流源(直流母线)的传导干扰应小于300mV ｡牢靠性估量指标: MTBF 大于10年｡3. 技术参数和性能要求3.1. 总的要求3.1.1. 一体化电源设备的根本参数和技术指标应满足《电力用直流和沟通一体化不连续电源设备》要求｡3.1.2. 全部的元器件必需选用具有生产许可证的合格产品,其性能应符合该元 器件技术条件的规定｡3.1.3. 各柜体应设保护接地,接地处应有防锈措施和接地标志;额定绝缘电压U额定工作电压沟通均方根值或直流V≤60 i工频电压 KV 冲击电压 KV1.0 1 60< V ≤3002.0 5 300< V ≤5002.512四遥功能整流模块沟通屏沟通输入电压､电流遥测单个模块的输出电压､电流交､直流配电三相电压母线电压､电流电池充/放电压､电流逆变､UPS电源直流输入电压､电流沟通输入电压､电流沟通输出电压､电流､频率遥信交直流输入电压､特别报警沟通输出特别报警故障3.1.4.柜内元器件的安装应整齐美观,应考虑散热要求及与相邻元件之间的间隔距离,并应充分考虑电缆的引接便利｡3.2.一体化电源设备的技术要求3.2.1.接线方式直流母线应承受单母线运行方式,母线接一组蓄电池､一套充电装置､一套逆变及一套UPS｡蓄电池组经保护电器接入母线｡外部放电设备经保护电器直接与蓄电池并接｡3.2.2.一体化电源屏配置一体化电源屏应包括充电装置进线､蓄电池进线､放电试验､逆变进线､UPS进线､馈线开关等开断设备｡组屏按充电装置及馈线屏､蓄电池屏､逆变屏､UPS屏原则设置｡阀控式密封铅酸蓄电池要安装在蓄电池屏内,放置于户内｡3.2.3.网络设计沟通电源输入回路应承受双回,且能自动切换,在切换后输入高频开关整流模块､逆变电源模块和UPS电源模块前均需配置防雷设施｡直流回路的操作与保护设备承受西门子直流型自动空气开关,沟通回路的操作与保护设备承受西门子沟通型自动空气开关｡全部回路需有指示灯,空开带报警接点｡3.3.一体化电源设备应具有遥信､遥测､遥控､遥调功能,留有与变电所监控系统或远方掌握中心的数字接口,满足无人值守变电所的要求｡四遥的根本功能见下表:充电机输出电压､电流浮充电流正常工作状态沟通输入过压､欠压､缺相母线过压､欠压沟通输入过压､欠压母线过压､欠压故障工作状态进线开关､分段开直流母线正､负极关状态绝缘低馈线故障报警熔断器熔断､开关。

第章UPS电源 (2)第一节UPS的分类 (2)1.按电路主结构分类 (2)2、按后备时间分类 (3)3、按输入/输出方式分类 (3)4、按输出波形分类 (4)5、按输出容量分类 (4)第二节UPS的电路结构和工作原理 (4)一．主要组成部分 (4)二．后备式UPS (6)1.电路各环节的功能 (6)3.后备式正弦波输出UPS的主要特点 (7)4.后备式方波输出UPS的主要特点 (8)三．在线式UPS (9)1．双变换在线式UPS (9)2.在线式正弦波输出UPS的特点 (2)四．在线互动式UPS (13)五．串并联调整式UPS (14)第三节UPS冗余供电 (16)一．UPS的热备份连接 (16)二．UPS并联冗余方式 (18)第四节UPS蓄电池监测管理 (27)一、蓄电池容量配置 (28)二、蓄电池的智能化管理 (29)第五节油机组与UPS的兼容 (31)一、同步发电机的电枢反应 (33)二、油机组与UPS的功率匹配 (36)第六节电信机房UPS配置 (37)一、UPS与逆变器的比较 (37)二、电信机房供电系统的设计 (40)第七节UPS的安全使用与检修 (43)一、UPS的安全使用 (43)二、UPS日常维护 (45)三、UPS的故障诊断及对策 (46)第章UPS电源随着科学的发展社会的进步，一些重要用户的关键设备如互联网数据中心、银行清算中心、证券交易系统、通信网管中心等，要求提供高质量的无时间中断的交流电源。

根据我国国家标准GB2387-89规定，对于需要配置不间断电源的计算机房提供的交流电源至少应满足：380V/220V、50HZ、三相五线制、电压波动小于+-5%、频率波动小于+-0.5%、波形失真小于+-5%。

此外可能产生的任何瞬态供电中断应控制在5 ms以内。

一般的微机和服务器所允许的瞬态供电中断时间在8至10ms的范围。

若超过此范围，就会造成微机进入误动作或自检程序，从而造成正在运行的数据或程序被破坏和丢失的不利局面。

核电厂直流和交流不间断电源系统的介绍摘要:本文以方家山核电项目作为参考,描述了核电厂中电气直流和交流不间断电源(UPS)系统的结构组成和系统运行,同时讲述了直流系统主要设备——蓄电池、充电器和直流配电柜以及交流不间断电源(UPS)系统主要设备——逆变器的功能特性。

同时对主要设备的调试内容做了介绍,从而确保核电厂安全、可靠、稳定运行。

关键词:直流系统、交流不间断电源(UPS)系统、充电器、逆变器核电厂的直流系统作为操作电源,是断路器的分闸、合闸回路,继电保护装置的操作回路、控制回路、信号回路和保护回路的工作电源,是核电厂厂用电系统的最重要组成部分。

220V交流不间断电源(UPS)系统是核电厂计算机、通信系统以及安全保护重要设备必需的一种不间断、高可靠、高性能的电源。

直流系统和交流不间断电源(UPS)系统对保证核反应堆的安全运行有着至关重要的作用,为了满足单一故障准则,核安全级的直流和交流不间断电源系统需要冗余,电气上隔离,实体上分隔。

1直流和UPS系统的运行1.1直流系统的运行方式在核电厂中,直流系统的电压可以分为24V、48V、110V和220V四种等级,其中某些系统为核安全级,对其中的设备有严格要求,必须按照RCC-E标准进行设计制造和试验。

方家山核电工程的直流系统接线方式采用单母线分段形式,包括两台充电器和一组蓄电池,母联开关将母线分为A和B两段,A段母线上连接有一台充电器、一组蓄电池和蓄电池试验回路;B段母线连接有另一台充电器、微机绝缘监测仪以及馈线回路。

正常运行时,由B段母线上的充电器向直流负荷供电,同时向蓄电池组浮充电,该充电器能提供最大持续负荷电流,同时维持蓄电池组端电压不变。

当运行的该台充电器发生故障时,就地手动切换到A段母线上的充电器,切换期间由蓄电池组为负荷进行供电,为了提高供电的可靠性,两台充电器允许并联运行,中间不设机械闭锁。

两台充电器的上游进线电源取自不同的380V母线段。

南方电网通信电源技术标准LtDQ/CSG 中国南方电网有限责任公司企业标准Q/CSG1203011—2021Q/CSG1203011—2021目次前言 (I)1 范围 (1)2 标准性引用文件 (1)3 术语和定义 (2)4 缩略语 (4)5 通信电源系统配置原那么及通用技术条件. 46 交流供电系统技术要求 (7)7 通信直流供电系统技术要求 (15)8 蓄电池技术要求 (41)9 平安和接地 (48)10 通信电源设备配置要求 (49)11 制造工艺的一般要求 (52)Q/CSG1203011—2021前言为保障南方电网平安、优质、经济运行，推进南方电网通信电源的标准化管理，提供通信电源设备选型技术标准，制定本标准。

本标准依据国家标准、行业标准，并结合通信电源技术开展及南方电网实际情况，规定了南方电网通信电源在规划、设计、设备选型、运行维护等方面需遵循的技术指标及功能特性，以标准和指导南方电网所属各单位通信电源的规划、设计、工程建设、运行维护等工作。

本标准由中国南方电网有限责任公司系统运行部归口。

本标准主要起草单位：中国南方电网有限责任公司系统运行部、广东电网公司系统运行部、海南电网公司系统运行部。

主要起草人：谢尧、陈新南、徐键、李昭桦、张思拓、李爱东、邓文成、陈育平、方里宁。

南方电网通信电源技术标准1范围1.1 本标准规定了中国南方电网有限责任公司所属各单位通信电源规划、建设、验收、运行、维护、检修等工作应遵循的根本原那么和技术标准。

1.2 本标准适用于中国南方电网有限责任公司所属各单位通信电源规划、建设、验收、运行、维护、检修等工作。

2标准性引用文件以下文件对于本文件的应用是必不可少的。

但凡注日期的引用文件，仅注日期的版本适用于本文件。

但凡不注日期的引用文件，其最新版本〔包括所有的修改单〕适用于本文件。

GB 2900.11-2021 蓄电池名词术语DL/T 5044-2021 电力工程直流电源系统设计技术规程DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程YD/T 1051-2021 通信局〔站〕电源系统总技术要求YD/T 1058-2007 通信用高频开关电源系统YD/T 731-2021 通信用高频开关整流器YD/T 983-2021 通信电源设备电磁兼容性限值及测量方法YD/T 799-2021 通信用阀控式密封铅酸蓄电池YD/T 944-2007 通信电源设备的防雷技术要求和测试方法TL 9000 Telecom Leadership 9000 3术语和定义除引用标准GB 2900.11外，再增补以下术语和定义：3.1通信电源为通信设备供电的装置。
