压缩机工作原理及结构压缩机是一种用于将气体或者蒸汽压缩成高压的装置，广泛应用于工业、制冷和空调等领域。
本文将详细介绍压缩机的工作原理和结构。
一、工作原理压缩机的工作原理基于热力学和流体力学的基本原理。
其主要任务是将气体或者蒸汽从低压状态压缩到高压状态，以提供所需的功率或者压缩空气。
1. 吸气过程：在吸气过程中，压缩机的气缸内部压力低于外部环境压力，使气体通过吸气阀进入气缸中。
2. 压缩过程：在压缩过程中，气缸内的活塞向上挪移，使气体被压缩，压力和温度逐渐升高。
3. 排气过程：在排气过程中，压缩机的气缸内部压力高于外部环境压力，使气体通过排气阀排出。
二、结构压缩机的结构可以分为以下几个主要部份：1. 气缸和活塞：气缸是压缩机的主要工作部件之一，它用于容纳气体和活塞。
活塞在气缸内上下运动，通过活塞环温和缸壁之间的密封，确保气体的压缩。
2. 曲轴和连杆机构：曲轴和连杆机构将活塞的往复运动转化为旋转运动。
曲轴通过连杆与活塞相连，当活塞上下运动时，曲轴转动，从而驱动压缩机的工作。
3. 吸气阀和排气阀：吸气阀和排气阀用于控制气体的进出。
吸气阀在吸气过程中打开，允许气体进入气缸，而排气阀在排气过程中打开，将压缩的气体排出。
4. 冷却系统：由于压缩过程中会产生大量热量，因此压缩机通常配备有冷却系统，用于降低温度并保持压缩机的正常运行。
5. 控制系统：压缩机通常配备有控制系统，用于监测和控制压缩机的运行。
控制系统可以根据需要自动调节压力、温度和流量等参数，以确保压缩机的高效运行。
三、应用领域压缩机广泛应用于各个领域，包括：1. 工业领域：压缩机在工业生产中用于提供动力和压缩空气，广泛应用于创造业、化工、石油和天然气等行业。
2. 制冷和空调领域：压缩机在制冷和空调系统中用于压缩制冷剂，实现制冷循环。
这些系统被广泛应用于家庭、商业和工业场所。
3. 汽车工业：汽车中的压缩机用于压缩制冷剂，提供车内的制冷效果。
同时，压缩机也用于汽车发动机的增压系统，提供更大的动力输出。

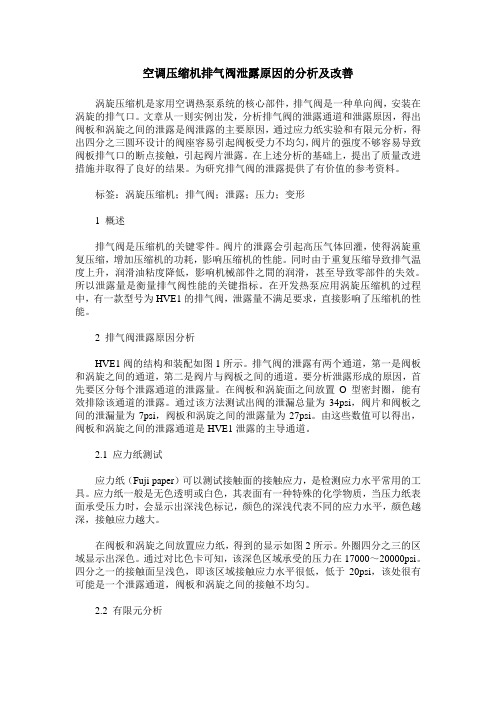

空调压缩机排气阀泄露原因的分析及改善涡旋压缩机是家用空调热泵系统的核心部件，排气阀是一种单向阀，安装在涡旋的排气口。
文章从一则实例出发，分析排气阀的泄露通道和泄露原因，得出阀板和涡旋之间的泄露是阀泄露的主要原因，通过应力纸实验和有限元分析，得出四分之三圆环设计的阀座容易引起阀板受力不均匀，阀片的强度不够容易导致阀板排气口的断点接触，引起阀片泄露。
在上述分析的基础上，提出了质量改进措施并取得了良好的结果。
为研究排气阀的泄露提供了有价值的参考资料。
标签：涡旋压缩机；排气阀；泄露；压力；变形1 概述排气阀是压缩机的关键零件。
阀片的泄露会引起高压气体回灌，使得涡旋重复压缩，增加压缩机的功耗，影响压缩机的性能。
同时由于重复压缩导致排气温度上升，润滑油粘度降低，影响机械部件之間的润滑，甚至导致零部件的失效。
所以泄露量是衡量排气阀性能的关键指标。
在开发热泵应用涡旋压缩机的过程中，有一款型号为HVE1的排气阀，泄露量不满足要求，直接影响了压缩机的性能。
2 排气阀泄露原因分析HVE1阀的结构和装配如图1所示。
排气阀的泄露有两个通道，第一是阀板和涡旋之间的通道，第二是阀片与阀板之间的通道。
要分析泄露形成的原因，首先要区分每个泄露通道的泄露量。
在阀板和涡旋面之间放置O型密封圈，能有效排除该通道的泄露。
通过该方法测试出阀的泄漏总量为34psi，阀片和阀板之间的泄漏量为7psi，阀板和涡旋之间的泄露量为27psi。
由这些数值可以得出，阀板和涡旋之间的泄露通道是HVE1泄露的主导通道。
2.1 应力纸测试应力纸（Fuji paper）可以测试接触面的接触应力，是检测应力水平常用的工具。
应力纸一般是无色透明或白色，其表面有一种特殊的化学物质，当压力纸表面承受压力时，会显示出深浅色标记，颜色的深浅代表不同的应力水平，颜色越深，接触应力越大。
在阀板和涡旋之间放置应力纸，得到的显示如图2所示。
外圈四分之三的区域显示出深色。
通过对比色卡可知，该深色区域承受的压力在17000～20000psi。
压缩机的排气压力分类压缩机的排气压力过高或过低都会影响其正常运行，下面我们将详细介绍压缩机排气压力的分类及其影响。
一、排气压力过高的故障判断和排除方法1.故障现象及原因：排气管高压偏高、工作时电流增大、压缩机机壳、排气管温度升高、压力继电器触点跳开。
2.故障原因：制冷剂过多、冷凝器脏堵、制冷系统中有不凝性气体、冷却风机故障、排气阀未开足、水冷式机组冷却水流量不足等。
3.故障排除方法：观察系统压力值、检查冷凝器、清洗冷凝器、检查制冷系统中有无不凝性气体、更换冷却风机、调整排气阀、检查水冷式机组的冷却水流量。
二、压缩机卡缸、短路、接地、吸排气能力检查方法1.压缩机吸排气能力的检查：用手堵住压缩机的排气孔，观察是否有排气压力；用手按住吸气管，观察是否有吸气压力。
2.判断压缩机电动机绕组短路：使用万用表测量压缩机电动机绕组C-R或C-S两点的电阻值，若电阻值小于正常值，则判断绕组短路。
3.判断压缩机故障：检查压缩机运行电流、温度、压力等参数，以及相关部件的工作状态，如冷却风扇、水冷系统等。
三、压缩机排气压力的分类1.正常排气压力：制冷压缩机在正常运行时，高压侧的压力一般在2MPa左右，低压侧的压力在0.58MPa左右。
2.过高排气压力：当高压侧的压力超过2MPa时，称为过高排气压力。
可能导致压缩机电流增大、机壳和排气管温度升高、压力继电器跳开等问题。
3.过低排气压力：当高压侧的压力低于正常值时，称为过低排气压力。
可能导致压缩机吸气不足、制冷效果下降等问题。
四、总结压缩机排气压力的异常会影响其正常运行，通过观察压力表、电流表、温度等参数，以及检查相关部件的工作状态，可以判断故障原因并采取相应的排除方法。
同时，了解压缩机排气压力的分类，有助于及时发现并解决压缩机运行中的问题，保证制冷系统的稳定运行。
活塞式压缩机工作原理排气过程活塞式压缩机是一种常见的压缩机类型，其工作原理包括吸入、压缩和排气三个过程。
本文将重点介绍活塞式压缩机的排气过程。
在活塞式压缩机中，排气过程是整个循环过程的最后一个阶段。
在排气过程中，活塞向往复运动，将被压缩的气体从压缩室中排出，以实现气体的压缩和储存。
排气过程分为两个阶段：排气开始和排气结束。
在排气开始阶段，压缩室内的气体压力逐渐增加，直到达到排气阀的开启压力。
排气阀是一个单项阀门，具有开启和关闭两个状态。
当压缩室内的气体压力超过排气阀的开启压力时，排气阀打开，气体开始排出。
在排气开始阶段，排气阀打开后，底部气缸内的气体被压缩室内的气体推动，从而推动活塞从上死点向下运动。
在活塞运动的同时，被压缩的气体通过开启的排气阀进入压缩机的出口管道，最终被送至储气罐或工业生产过程中的下一阶段。
在排气结束阶段，当活塞运动到下死点位置时，排气阀关闭，停止气体的排出。
此时，压缩室内的气体压力达到最高点，准备进入下一个吸入过程。
总体来说，活塞式压缩机的排气过程就是通过活塞的往复运动，将被压缩的气体从压缩室内排出的过程。
排气过程中，排气阀起到了关键作用，控制气体的排出量和排气压力。
活塞式压缩机的排气过程是其工作原理中至关重要的一个环节。
通过合理控制排气阀的开启和关闭时机，可以有效地控制压缩机的排气效果，从而提高压缩机的效率和运行性能。
在实际应用中，根据不同的工艺需求和气体性质，可以调节排气过程的工作参数，以适应各种不同的压缩要求。
综上所述，活塞式压缩机的排气过程是整个循环过程中的重要一环。
通过合理控制排气阀的开启和关闭时机，可以实现气体的压缩和排出，从而满足不同工艺需求和压缩要求。
活塞式压缩机作为一种广泛应用的压缩设备，在机械制造、工业生产和汽车工艺等领域都发挥着重要的作用。
往复压缩机的内部结构详解
标题：往复压缩机的内部结构详解
往复压缩机是一种常见的压缩机种类，它具有复杂而精巧的内部结构。
本文将详细介绍往复压缩机的内部构造，使读者对其工作原理有更深入的了解。
首先，往复压缩机的核心部分是气缸。
气缸是一个中空的圆筒形结构，内部分为吸气室和排气室。
吸气室和排气室通过气门相互隔离，使得气体在压缩过程中能够流动。
其次，往复压缩机的活塞是实现气体压缩的关键部件。
活塞位于气缸内部，与气缸壁密封，能够在气缸内做往复运动。
活塞上的活塞环能够保持活塞与气缸壁之间的密封，防止气体泄漏。
除了活塞，往复压缩机还包括曲轴和连杆等部件。
曲轴是连接活塞和电机的关键组件，它能够将活塞的往复运动转化为旋转运动。
连杆则连接活塞和曲轴，将活塞的运动传递给曲轴。
往复压缩机还包括一系列的阀门和控制装置，用于控制气体的流动和压缩过程。
例如，吸气阀和排气阀能够在适当的时机打开和关闭，确保气体在吸气室和排气室之间流动。
需要注意的是，往复压缩机的内部结构设计需要考虑气体的压缩比和流量需求。
不同的应用领域对往复压缩机的性能和要求也有所不同，因此在实际应用中需要根据具体需求进行选择和调整。
总之，往复压缩机是一种具有复杂内部结构的压缩机种类。
通过了解其内部构造，我们可以更好地理解其工作原理和性能。
希望本文能够为读者提供有关往复压缩机的详细信息，并且不涉及任何负面元素，以确保阅读体验的良好。
往复式压缩机的工作原理（附结构解剖视频）往复式压缩机3D动画一、往复式压缩机工作过程往复式压缩机都有气缸、活塞和气阀。
压缩气体的工作过程可分成膨胀、吸入、压缩和排气四个过程。
例：单吸式压缩机的气缸，这种压缩机只在气缸的一段有吸入气阀和排除气阀，活塞每往复一次只吸一次气和排一次气。
（1）膨胀：当活塞向左边移动时，缸的容积增大，压力下降，原先残留在气缸中的余气不断膨胀。
（2）吸入：当压力降到稍小于进气管中的气体压力时，进气管中的气体便推开吸入气阀进入气缸。
随着活塞向左移动，气体继续进入缸内，直到活塞移至左边的末端（又称左死点）为止。
（3）压缩：当活塞调转方向向右移动时，缸的容积逐渐缩小，这样便开始了压缩气体的过程。
由于吸入气阀有止逆作用，故缸内气体不能倒回进口管中，而出口管中气体压力又高于气缸内部的气体压力，缸内的气体也无法从排气阀跑到缸外。
出口管中的气体因排出气阀有止逆作用，也不能流入缸内。
因此缸内的气体数量保持一定，只因活塞继续向右移动，缩小了缸内的容气空间（容积），使气体的压力不断升高。
（4）排出：随着活塞右移，压缩气体的压力升高到稍大于出口管中的气体压力时，缸内气体便顶开排除气阀的弹簧进入出口管中，并不断排出，直到活塞移至右边的末端（又称右死点）为止。
然后，活塞右开始向左移动，重复上述动作。
活塞在缸内不断的往复运动，使气缸往复循环的吸入和排出气体。
活塞的每一次往复成为一个工作循环，活塞每来或回一次所经过的距离叫做冲程。
二、压缩气体的三种热过程气体在压缩过程中的能量变化与气体状态（即温度、压力、体积等）有关。
在压缩气体时产生大量的热，导致压缩后气体温度升高。
气体受压缩的程度越大，其受热的程度也越大，温度也就升得越高。
压缩气体时所产生的热量，除了大部分留在气体中使气体温度升高外，还有一部分传给气缸，使气缸温度升高，并有少部分热量通过缸壁散失于空气中。
压缩气体所需的压缩功，决定于气体状态的改变。
说通缩点，压缩机耗功的大小与除去压缩气体所产生的热量有直接关系。
压缩机排气阀原理
压缩机排气阀是一种用于控制压缩机排气的关键部件。
其原理是通过阀门的开启和关闭来调节压缩机排气管道的通断，从而使排气流量得以控制。
在排气阀的结构中，常用的有膜片式和活塞式。
膜片式排气阀由弹簧、膜片和阀座组成，通过弹簧的作用将膜片紧密贴合在阀座上，形成一个密封的通道。
当压缩机工作时，气体通过进气阀进入压缩腔，压缩腔内的气体被压缩后，排气压力增大。
当排气压力超过设定值时，膜片受到压力的作用，使得膜片向外弯曲，从而打开排气通道，气体被排出。
活塞式排气阀由活塞、弹簧和阀座组成。
当压缩机工作时，气体被压缩到一定压力后，在活塞的作用下，打开排气阀。
当气体排出后，活塞通过弹簧的作用，使得排气阀关闭，防止气体回流。
这些排气阀在压缩机工作过程中起到了关键的控制作用。
通过合理选择和调整排气阀的结构和参数，可以有效控制和调节压缩机的排气压力和流量，确保压缩机的正常运行。
同时，排气阀的密封性能和耐久性也对压缩机的使用寿命和效率起到了重要影响。
因此，对排气阀的设计和维护都需要重视，以确保压缩机的稳定运行。
压缩机吸排气阀工作原理全文共四篇示例，供您参考第一篇示例：压缩机是工业生产中常用的一种设备，它能将气体压缩成高压气体，以满足各种工艺流程的需求。
而压缩机中的吸排气阀则是起到关键作用的元件之一。
以下将详细介绍压缩机吸排气阀的工作原理和作用。
我们需要了解压缩机的工作原理。
压缩机的核心部件是压缩机头，通过它的工作来实现气体的压缩。
在压缩机头的运作过程中，需要实现气体的吸入和压缩两个过程。
这就需要依靠吸排气阀来实现。
压缩机的吸排气阀包括吸气阀和排气阀两部分，它们分别负责控制气体的吸入和排出。
在压缩机头的运转中，吸气阀首先打开，让外部低压气体进入压缩机头，经过压缩后的气体则通过排气阀排出。
吸气阀的工作原理主要是基于压力差的原理。
当压缩机头内部的压力低于外部的压力时，吸气阀就会打开，让外部低压气体进入。
而排气阀则是在压缩机头内部的压力高于外部的压力时打开，将高压气体排出以完成压缩过程。
除了控制气体的吸入和排出外，吸排气阀还具有防止气体逆流的功能。
当气体被压缩后，排气阀关闭，防止高压气体逆流回到压缩机头中，保持良好的工作状态。
在压缩机的实际应用中，吸排气阀还要考虑到气体的温度和湿度等因素。
特殊的材料和结构设计能够有效地减少因气体的高温和高湿度导致的腐蚀和损坏。
吸排气阀的结构和操作也需要考虑到气体的压力和流量等参数，以确保压缩机的安全、高效运转。
压缩机的吸排气阀是压缩机运作中不可或缺的重要组成部分。
它通过控制气体的吸入和排出来实现压缩机头的正常工作，同时又能有效地防止气体的逆流，确保了压缩机的高效、安全运行。
在选择和使用压缩机吸排气阀时，需要充分了解其工作原理和结构特点，以确保其能够适应不同工艺流程的要求，保证生产的安全和稳定。
第二篇示例：压缩机是一种常见的工业设备，它通过吸入大量的气体，然后将气体压缩，最终将高压气体传递至其他设备或系统中。
在压缩机的工作过程中，吸排气阀起着至关重要的作用，它能够有效控制气体的进出，从而保证了压缩机的正常运行。
压缩机的排气系统设计及其要求一、压缩机排气系统概述压缩机的排气系统是将压缩机压缩的气体推向特定位置而设计的系统。
在压缩机的排气系统中，通常需要考虑到排气量、排气压力、排气温度等因素，才能保证压缩机的正常运行。
因此，压缩机的排气系统的设计是非常重要的。
二、压缩机排气系统的工作原理在压缩机正常工作时，压缩机将气体压缩后，产生高压力高温的气体，通过排气管道送至特定位置。
在这个过程中，排气系统中需要保持一定的气流速度，以保证气体能够充分排除。
同时，排气管道的设计需要尽量避免漏气和冷凝现象的出现，以确保排气效果。
三、压缩机排气系统设计的要求1、结构简单压缩机排气系统应该尽量简化结构，保持排气系统的稳定性，并节约成本。
2、气体流速排气系统中维持适当的气体流速，以保证气体足够地排出，避免压缩机工作时出现过多挤压压缩气体的情况。
同时，还可以减少排气管的冷凝并降低冷凝水对排气系统的影响。
3、压降在排气系统的设计中，一般要考虑压降，以达到最小化排气管道长度和直径的目的。
4、防止漏气排气管道一定要密封，避免漏气，否则会影响压缩机的排气效果。
5、防止冷凝要根据气体的性质设计排气管道，避免冷凝现象的出现。
如果没有避免冷凝现象，需要特别注意排气管道内部设计，以便将冷凝液排出。
6、温度控制除了考虑气体流速、压降、防止漏气和防止冷凝外，设计人员还应考虑排气管道的温度。
因为如果温度过高，会对管道产生一定的热膨胀。
如果管道设计不合理，温度过高，会产生一些潜在的问题。
四、压缩机排气系统设计的常见问题及其解决方法1、在排气管道设计中，必须考虑到气体的流量，同时还要考虑到气体被压缩的程度。
目的是为了防止过多挤压压缩气体的情况。
2、排气管道的长度越短越好，经过多次的测试，可以确定最佳长度和直径，显著减少排气管道的压降。
3、要特别关注排气管道的密封性。
使用密封剂来堵住排气管道中的漏洞，确保气体能顺利排出。
4、消除冷凝现象。
设计排气管道时，要使用合适的材料和形状，避免管道内部水分的积聚，以消除冷凝现象。
