井田开拓方式

第二章 井田开拓方式2.1 井田开拓概念2.1.1 井田开拓方式的概念井田开拓：由地表进入煤层为开采水平服务所进行的井巷布置和采掘工程称为井田开拓。

矿井开拓方式：矿井井筒形式、开采水平数目及阶段内的布置方式的总称。

2.1.2 井田开拓方式的分类（1）按井筒（井筒 ：由地面通达矿体的巷道）形式分：立、斜、平、综、分区域；（2）按水平数的多少分：单水平、多水平；（3）按开采准备方式分：上山式、下山式、上下山式、混合式；（4）按开采水平大巷的布置方式分：分煤层大巷、集中大巷、分组集中。

如立井单水平上下山（采区）式、立井多水平上下山（采区）式、立井多水平上山（采区）式、立井多水平上山及上下山混合（采区）式，绘出关系图形如下图2.1。

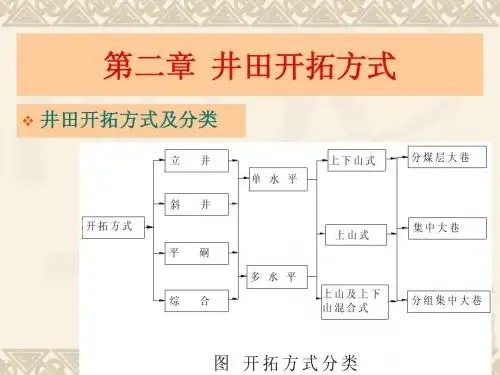

图 2.1 开拓方式分类关系图2.1.3 确定井田开拓方式的原则合理确定矿井生产能力，井田范围，进行井田内的划分，确定井田开拓方式，井筒数目及位置；选择主要运输大巷布置方式及井底车场形式； 确定井筒延伸方式及井田开采顺序。

其确定开拓方式的基本原则为：（1）多出煤、早出煤、出好煤、建设高产高效安全生产矿井，集中，简单；（2）按《规程》完善通风条件，良好生产条件；开拓方立 井 斜 井平 硐 综 合单水多水平上下山 上 山 上下山混 合 分层大集中大分组集中大（3）减少煤柱损失，减少巷道维护量，提高矿井采出率；（4）减少工程量，降低投资，减少建工工期‘新技术机械化。

2.2 斜井开拓斜井开拓时，根据井田再划分方式和阶段内布置形式可组合成多种开拓方式。

如：“斜井单水平分区式”、“斜井单水平分带式”、“斜井多水平分区式”、“斜井多水平分段式”等。

本节仅举例介绍我国目前常用的几种斜井开拓方式。

2.2.1 片盘斜井开拓片盘斜井开拓是斜井开拓的一种最简单的形式。

它是将整个井田沿倾斜方向划分成若干个阶段，每个阶段倾斜宽度可以布置一个采煤工作面。

在井田沿走向中央由地面向下开凿斜井井筒，并以井筒为中心由上而下逐阶段开采。

第二章井田开拓方式(修改2)可编辑修改精选全文完整版第二章井田开拓方式为了开采地下的煤炭资源，必须从地面开掘一系列通道进入煤层，这些通道统称为井巷。

由地表进入煤层时，为建立矿井运输、提升、通风、排水和动力供应等生产系统而进行的井巷布置和开掘工程称为井田开拓。

根据进入煤层的井硐形式不同，井田的开拓方式分为：斜井开拓、立井开拓、平硐开拓和综合开拓。

井田开拓方式、井巷施工顺序，以及井下运输、通风等生产系统总称为井田开拓系统。

第一节斜井开拓主、副井筒均为斜井的开拓方式称为斜井开拓。

斜井开拓方式在我国煤矿中应用较广，半数以上的矿井是斜井开拓。

随着技术和设备水平的发展，尤其是长距离、大运量、大倾角带式输送机的应用，使斜井开拓方式的应用更加广泛。

按井田内划分和阶段内的布置方式不同，斜井开拓可以分为多种方式。

这里只介绍斜井单水平采区式开拓及斜井盘区式开拓。

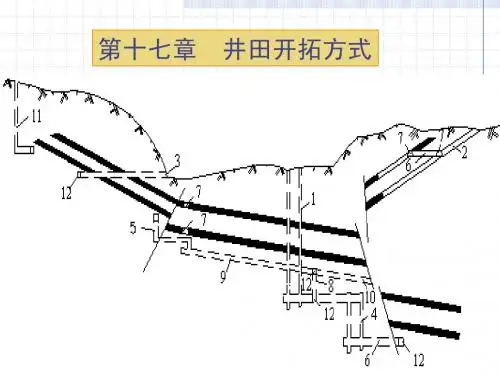

一、斜井单水平采区式开拓斜井单水平采区式开拓方式如图2-1所示。

井田沿倾斜方向划分为两个阶段，每个阶段沿走向划分为若干个采区，每个采区沿倾向划分为若干个区段。

井巷开掘顺序：在井田走向中部，开掘一对斜井，主井1安装带式输送机提升煤炭，副井2用作辅助提升。

两斜井相距30～40 m。

当主副井筒掘至煤层底板岩石预定位置时，开掘井底车场3，并向两翼掘进水平运输大巷4和副巷5运输大巷在岩石中掘进，距煤层底板垂直距离20 m，副巷沿煤层掘进。

当掘到采区中部位置时，开掘采区下部车场通入煤层，并沿煤层掘进采区运输上山6和轨道上山7。

为加快矿井建设速度，在开掘主、副井的同时，可以在井田上部边界开掘回风井12。

当风井掘至回风水平后，即向两翼开掘阶段回风大巷11，并在采区上部掘进采区上部车场，贯通采区上山。

然后就可以在区段内掘进区段运输平巷8，区段回风平巷9及采煤工作面开切眼，并在开切眼内安装采煤设备。

待一切准备好后就可进行回采工作。

- 1 - / 9为了保证矿井的连续生产，上一区段采煤工作面产量递减之前，就要把接替区段回采巷道掘进完毕，将工作面准备好，以保证工作面正常接替。

第二章井田开拓方式第一节井田开拓概述一、开拓方式概念1、井田开拓：由地表进入煤层为开采水平服务所进行的井巷布置和采掘工程称为井田开拓。

2、开拓方式：开拓巷道的布置方式，即矿井井筒形式、开采水平数目及阶段内的布置方式的总称。

cm17042．按开采水平的数目（1）单水平开拓（2）多水平开拓3.按开采准备方式（1）上山式：开采水平仅采上山阶段（2）上下山式：开采水平分别开采上山阶段及上山阶段（3）混合式：上山式和上下山式同时使用。

4．按开采水平大巷布置方式（1）分层大巷：每个煤层分别设一条大巷（2）集中大巷：所有煤层共用一条大巷（3）分组集中大巷：分煤组设置大巷图2-1-2 开拓方式分类5．举例：（1）单水平上下山开拓：用在倾角较小（<16°），斜长不大的情况演示：（单水平上下山平面图）（单水平上下山立面图）（2）多水平上山开拓：每个水平服务于上山阶段，α较大，开拓水平多，井巷工程量大，多用于急倾斜煤层；演示：（多水平上山）；（3）多水平上下山开拓：每个水平都服务于上、下山两个阶段，减少工程量，增加下山开采，用于α较小的井田；演示：（多水平上下山）；（4）多水平混合开拓：上部的水平采上山阶段，最下一个水平开采上下山两个阶段。

演示：（多水平混合开拓）三、确定井田开拓方式的原则1、井田开拓解决的问题（1）确定井筒形式、数目及位置，合理选择井筒及工业场地的位置；（2）确定开采水平的数目和位置；（3）布置主要运输大巷布置方式及井底车场形式；（4）确定矿井的开采程序，做好水平接替；（5）确定井筒延伸方式、深部开拓等。

2、基本原则（1）必须贯彻国家有关煤矿安全生产的规定，创造安全、良好的生产条件；（2）合理开发资源，减少资源损失；（3）符合国家产业政策，多出煤、早出煤、出好煤、为建设高产高效、安全生产矿井创造条件；（4）合理集中开拓布署，简化生产系统，避免生产分散；减少工程量，降低投资，减少建工工期；（5）适应当前生产、技术、装备水平，并为新技术机械化、自动化的推广创条件；（6）考虑煤质、煤种及其他有益矿产的综合利用，提高资源的综合利用率。

井田开拓方式井田开拓方式是矿井开拓巷道在井田内的布置方式，也称为开拓方式。

根据井筒（硐）形式，井田开拓方式可分为立井开拓、斜井开拓、平硐开拓和综合开拓。

1. 立井开拓：主井、副井均采用立井的开拓方式。

适用于煤层埋藏较深、表土层较厚、水文地质条件较复杂，或需要采用特殊方法施工的井筒。

2. 斜井开拓：主井、副井均为斜井的开拓方式。

一般以一对斜井开拓井田。

适用于表土层较薄、水文地质条件简单、煤层赋存较浅的情况。

3. 平硐开拓：利用直通地面的水平巷道进入地下煤层的开拓方式。

主要用于运输矿产品的平硐称为主平硐。

4. 综合开拓：在复杂的地形、地质及开采技术条件下，采用单一的井筒形式开拓在技术上有困难、经济上也不合理，因此可以采用综合开拓。

井田开拓方式的选择应根据矿井的地质条件、技术条件和经济条件进行综合考虑。

在选择开拓方式时，应充分考虑矿井的生产能力、开采深度、煤层赋存条件、水文地质条件、瓦斯等级等因素。

同时，还应考虑施工难度、投资成本、安全可靠性和经济效益等因素。

在立井开拓中，主井和副井均采用立井方式开拓，适用于煤层埋藏较深、表土层较厚、水文地质条件较复杂，或需要采用特殊方法施工的井筒。

立井开拓具有适应性强、安全可靠度高等优点，但施工难度较大、投资成本较高。

在斜井开拓中，主井和副井均为斜井方式开拓，适用于表土层较薄、水文地质条件简单、煤层赋存较浅的情况。

斜井开拓具有施工难度较小、投资成本较低等优点，但斜井的通风和排水较为困难。

在平硐开拓中，利用直通地面的水平巷道进入地下煤层的开拓方式，主要用于运输矿产品的平硐称为主平硐。

平硐开拓具有通风和排水较为容易等优点，但施工难度较大、投资成本较高，且受到地形和地质条件的限制。

在综合开拓中，根据实际情况可以采用多种井筒形式进行开拓，以充分利用各种开拓方式的优点，降低工程难度和投资成本。

综合开拓具有较大的灵活性，但需要综合考虑各种因素进行合理规划。

总之，选择合理的井田开拓方式是矿井建设和生产的重要环节，需要根据实际情况进行综合考虑和评估。
